Hátsó ködlámpa*
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.
3. Vegye le a fedelet.

Kiszerelés
Beszerelés
4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
5. Vegye ki az izzót a foglalatból.

6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Rendszámtábla-megvilágítás
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye le a fedelet.

3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.

4. Vegye ki az izzót a foglalatból.
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-53

tBelső izzók cseréje
Mennyezeti lámpák (elöl)/térképolvasó
lámpák, mennyezeti lámpák (hátul)
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.
Mennyezeti lámpák (elöl)/
térképolvasó lámpák


Mennyezeti lámpák (hátul)

Széle
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-világítás
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a lencse ne
sérüljön, ezután a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a lencseegységet.
2. Húzza ki az izzót.

3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-54

Biztosítékok
Járművének elektromos rendszerét
biztosítékok védik.

Ha valamelyik lámpa, tartozék vagy
vezérlő nem működik, ellenőrizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a belső eleme megolvad.

Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakműhelyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
tBiztosíték cseréje
Biztosíték cseréje a jármű bal oldalán
Ha az elektromos rendszer nem működik,
először a jármű bal oldali biztosítékait
ellenőrizze.

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lévő biztosítéktáblán talál.
4. Ellenőrizze a biztosítékot, és ha
kiégett, cserélje ki.
Normál Kiégett
5. Tegyen be az eredetivel megegyező
amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörről,
amely a jármű működéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörből.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-55

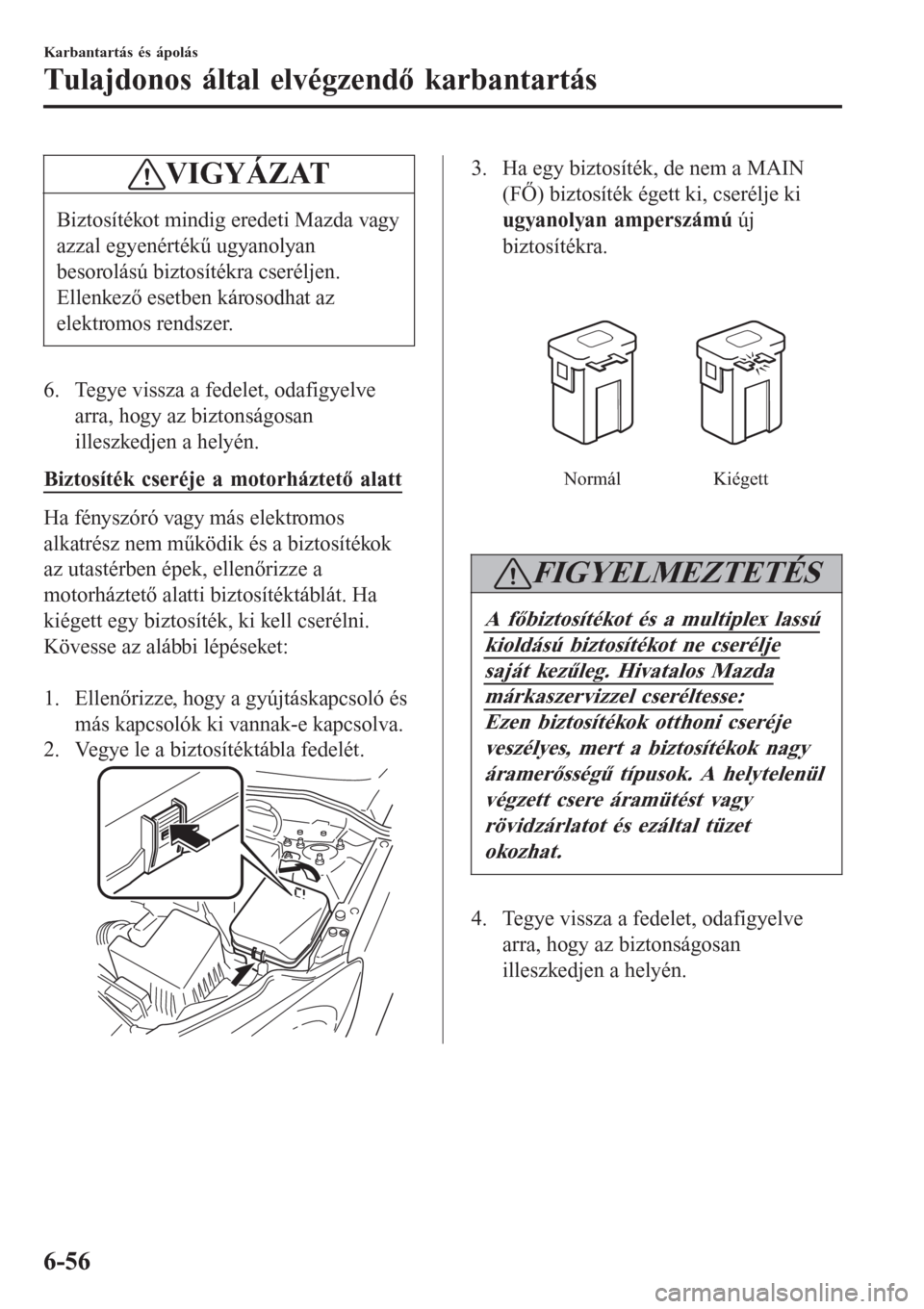

VIGYÁZAT
Biztosítékot mindig eredeti Mazda vagy
azzal egyenértékű ugyanolyan
besorolású biztosítékra cseréljen.
Ellenkező esetben károsodhat az
elektromos rendszer.
6. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Biztosíték cseréje a motorháztető alatt
Ha fényszóró vagy más elektromos
alkatrész nem működik és a biztosítékok
az utastérben épek, ellenőrizze a
motorháztető alatti biztosítéktáblát. Ha
kiégett egy biztosíték, ki kell cserélni.
Kövesse az alábbi lépéseket:

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Vegye le a biztosítéktábla fedelét.
3. Ha egy biztosíték, de nem a MAIN
(FŐ) biztosíték égett ki, cserélje ki
ugyanolyan amperszámú új
biztosítékra.
Normál Kiégett
FIGYELMEZTETÉS
A főbiztosítékot és a multiplex lassú
kioldású biztosítékot ne cserélje
saját kezűleg. Hivatalos Mazda
márkaszervizzel cseréltesse:
Ezen biztosítékok otthoni cseréje
veszélyes, mert a biztosítékok nagy
áramerősségű típusok. A helytelenül
végzett csere áramütést vagy
rövidzárlatot és ezáltal tüzet
okozhat.
4. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-56

tBiztosítéktábla leírása
Biztosítéktábla (motortér)

LEÍRÁSBIZTOSÍTÉK
BESOROLÁSAVÉDETT ÖSSZETEVŐ
1 C/U IG1 15 A Különböző áramkörök védelmére
2 ENGINE IG1 7,5 A Motorvezérlő rendszer
3 SUNROOF 10 A
Tetőablak
*
4 INTERIOR 15 A Mennyezeti világítás
5
7,5 A Motorvezérlő rendszer
6 AUDIO2 15 A Hangrendszer
7 METER1 10 A Műszercsoport
8 SRS1 7,5 A Légzsák
9 METER2 7,5 A
Műszercsoport
*
10 RADIO 7,5 A Hangrendszer
11 ENGINE3 15 A Motorvezérlő rendszer
12 ENGINE1 15 A Motorvezérlő rendszer
13 ENGINE2 15 A Motorvezérlő rendszer
14 AUDIO1 25 A Hangrendszer
15 A/C MAG 7,5 A
Klímaberendezés
*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-57

LEÍRÁSBIZTOSÍTÉK
BESOROLÁSAVÉDETT ÖSSZETEVŐ
16 AT PUMP 15 A
Sebességváltó-differenciálmű egység vezérlőrendszere
*
17 AT 15 A
Sebességváltó-differenciálmű egység vezérlőrendszere*
18 D.LOCK 25 A Elektromos ajtózárak
19 H/L RH 20 A Fényszóró (jobb)
20
7,5 A Motorvezérlő rendszer
21 TAIL 20 A Hátsó lámpák, rendszámtábla-megvilágítás, helyzetjelző lámpák
22ŠŠ Š
23 ROOM 25 A Mennyezeti világítás
24 FOG 15 A
Első ködlámpák
*
25 H/CLEAN 20 A
Fényszórómosó*
26 STOP 10 A
Féklámpák, hátsó ködlámpa*
27 HORN 15 A Kürt
28 H/L LH 20 A Fényszóró (bal)
29 ABS/DSC S 30 A
ABS, dinamikus stabilitás-szabályozó rendszer
*
30 HAZARD 15 A Vészvillogó, irányjelzők
31 FUEL PUMP 15 A
Üzemanyag-ellátó rendszer
*
32 FUEL WARM 25 A
Üzemanyag-melegítés*
33 WIPER 20 A Első ablaktörlő
34
50 A Különböző áramkörök védelmére
35 FAN2 30 AŠ
36 FUEL PUMP 30 AŠ
37 ABS/DSC M 50 A
ABS, dinamikus stabilitás-szabályozó rendszer
*
38 EVVT 20 A
Motorvezérlő rendszer*
39ŠŠ Š
40 FAN1 30 AŠ
41 FAN3 40 A
Hűtőventilátor
*
42 ENG.MAIN 40 A Motorvezérlő rendszer
43 EPS 60 A
Szervokormány-rendszer
*
44 DEFOG 40 A Hátsó szélvédő páramentesítője
45 IG2 30 A Különböző áramkörök védelmére
46 INJECTOR 30 A
Motorvezérlő rendszer
*
47 HEATER 40 A Klímaberendezés
48 P.WINDOW1 30 A Elektromos ablakok
49 DCDC DE 40 A
Különböző áramkörök védelmére
*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-58*Egyes modelleken.

Biztosítéktábla (bal oldal)

LEÍRÁSBIZTOSÍTÉK
BESOROLÁSAVÉDETT ÖSSZETEVŐ
1ŠŠ Š
2ŠŠ Š
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Tartozékcsatlakozó aljzatok
6ŠŠ Š
7 AT IND 7,5 A
Automata sebességváltó fokozatjelző
*
8 MIRROR 7,5 A Elektromosan állítható tükör
9ŠŠ Š
10 P.WINDOW2 25 A Elektromos ablakok
11 R.WIPER 15 A Hátsó ablaktörlő és -mosó
12ŠŠ Š
13ŠŠ Š
14 SRS2/ESCL 15 A Elektronikus kormányzár
15 SEAT WARM 20 A
Ülésfűtés
*
16 M.DEF 7,5 A
Tükör páramentesítő*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-59

Külső ápolás
Mazdájának fényezése a legkorszerűbb
technológiák és anyagok felhasználásával
készült.

A környezeti hatások viszont árthatnak a
fényezésnek, ha nem fordít kellő figyelmet
a megóvására.

Az alábbiakban felsorolunk néhány példát
a fényezés károsodására és tanácsokat
annak megelőzésére.
Savas esők és ipari szennyeződések
miatt fellépő bemaródások
Előfordulás
Az ipar és a járművek által a levegőbe
kibocsátott szennyezőanyagok keverednek
az esővel vagy párával és savat képeznek.
Ezek a savak lerakódhatnak a járművek
fényezésére is. Amint az esővíz elpárolog,
a savkoncentráció megnő, és ez
károsíthatja a fényezést.
Minél tovább marad savas a felület, annál
nagyobb a sérülés valószínűsége.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal a járművet. Ezt azonnal
tegye meg, amint azt gyanítja, hogy savas
eső került a jármű fényezésére.
Madárpiszok, rovarok és fanedvek által
okozott károk
Előfordulás
A madárpiszok savakat tartalmaz. Ha
ezeket nem távolítja el, kimarhatják a
fényezés lakk- és festékrétegét.

Amikor a rovarok a fényezéshez csapódnak
majd bomlásnak indulnak, maró anyagok
keletkeznek. Ha ezeket nem távolítja el,
kimarhatják a fényezés lakk- és
festékrétegét.

A fényezésre került fanedv idővel
megkeményedik és tartósan rátapad a
fényezett felületre. A megkeményedett
fanedvet csak némi festékkel együtt lehet
lekaparni.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal Mazdáját. Ezt minél
hamarabb tegye meg.

A madárpiszkot vízzel és puha szivaccsal
lehet eltávolítani. Ha utazás közben ez
nem áll rendelkezésére, megnedvesített
papírzsebkendő is megfelel. A
megtisztított felületet jelen fejezet
útmutatásai szerint viasszal kell kezelni.
A rovarokat és fanedveket vízzel és puha
szivaccsal vagy a kereskedelemben
kapható tisztítószerrel lehet a legjobban
eltávolítani.

Egy másik lehetséges módszer, ha nedves
újságpapírral egy-két órára letakarja az
érintett területet. Miután levette az
újságpapírt, a fellazult szennyeződést
öblítse le vízzel.
Karbantartás és ápolás
Mazdájának ápolása
6-60
