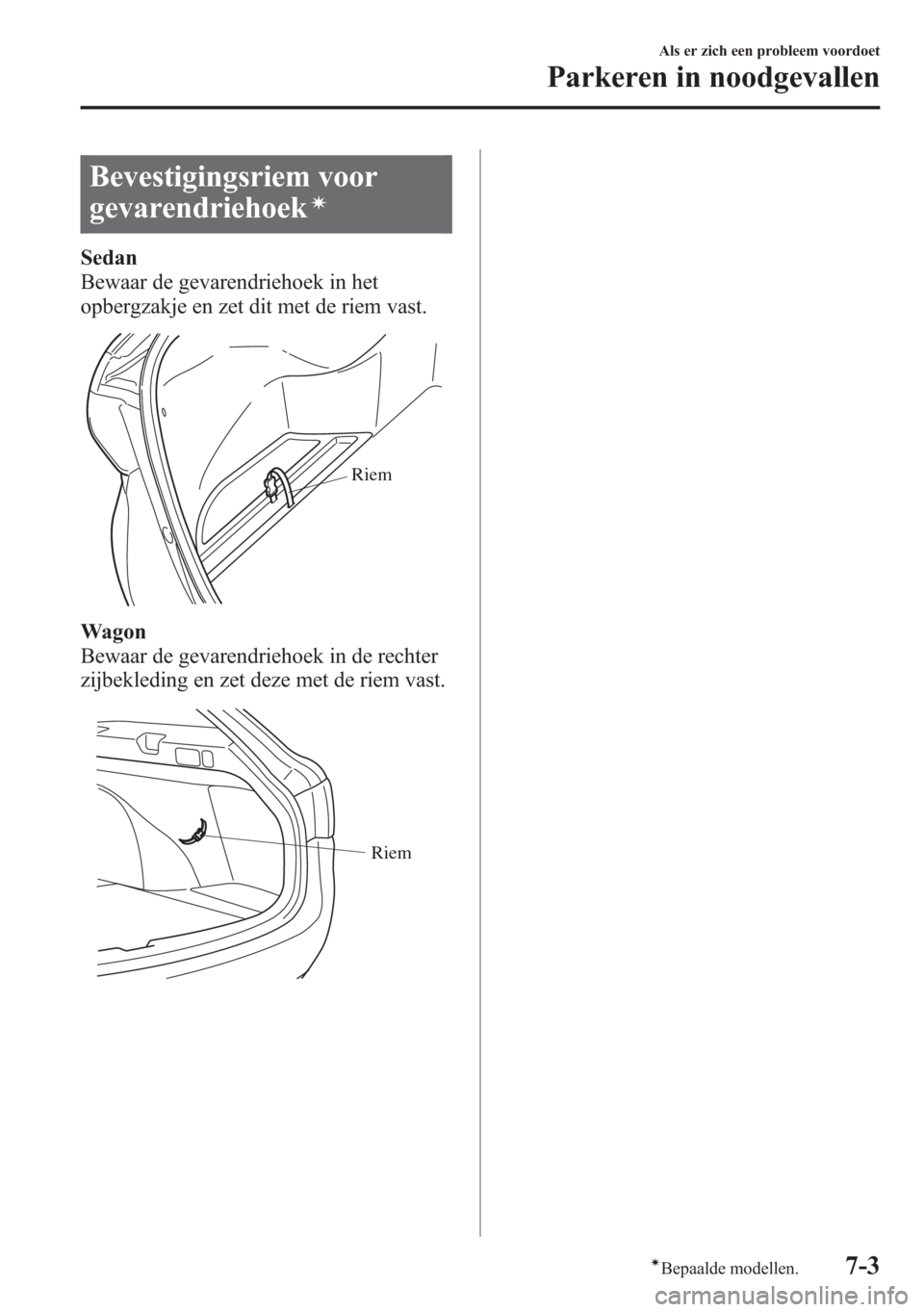

Bevestigingsriem voor
gevarendriehoek
í
Sedan
Bewaar de gevarendriehoek in het
opbergzakje en zet dit met de riem vast.
Riem
Wagon
Bewaar de gevarendriehoek in de rechter
zijbekleding en zet deze met de riem vast.
Riem
Als er zich een probleem voordoet
Parkeren in noodgevallen
7-3íBepaalde modellen.

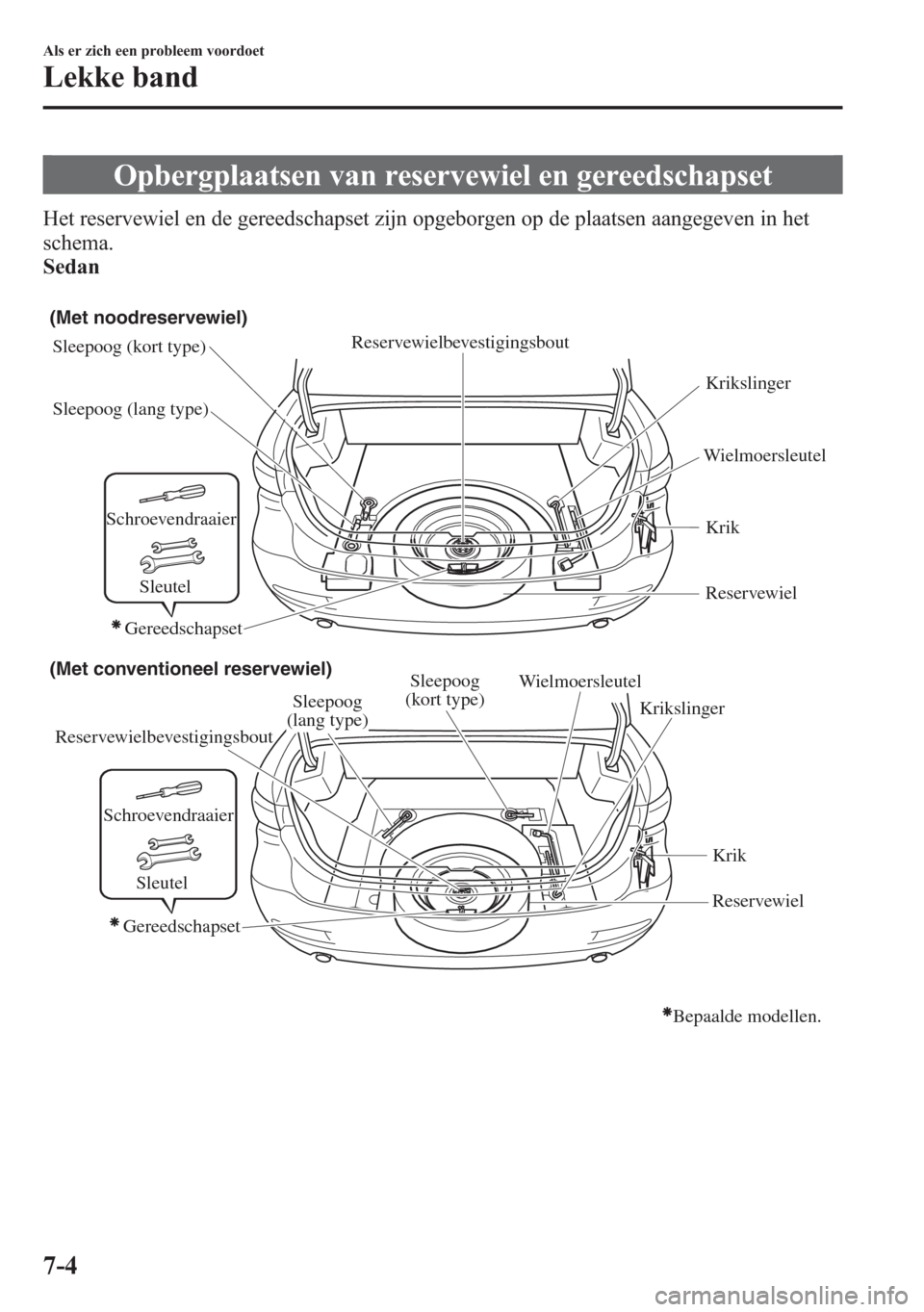

Opbergplaatsen van reservewiel en gereedschapset
Het reservewiel en de gereedschapset zijn opgeborgen op de plaatsen aangegeven in het
schema.
Sedan
(Met conventioneel reservewiel) (Met noodreservewiel)Wielmoersleutel
KrikslingerSleepoog
(lang type)Sleepoog
(kort type)
Reservewiel
Bepaalde modellen.
Gereedschapset
Gereedschapset
Schroevendraaier
Sleutel
Schroevendraaier
Sleutel Reservewielbevestigingsbout
Krikslinger
Wielmoersleutel
Reservewiel Krik Reservewielbevestigingsbout
Krik
Sleepoog (lang type) Sleepoog (kort type)
7-4
Als er zich een probleem voordoet
Lekke band

Lekke band noodreparatieset (Zonder reservewiel)
Wielmoersleutel
Krikslinger
Krik
Sleepoog (lang type)Sleepoog (kort type)
Bepaalde modellen.
Gereedschapset
Schroevendraaier
Sleutel
Als er zich een probleem voordoet
Lekke band
7-5

Wagon
(Met reservewiel)
(Zonder reservewiel)
Wielmoersleutel
Krikslinger
Krikslinger Sleepoog (lang type)
Sleepoog (lang type)Sleepoog (kort type)
Sleepoog
(kort type) Krik
Krik Reservewiel
Lekke band noodreparatieset
Reservewielbevestigingsbout
Gereedschapset
Schroevendraaier
Sleutel
Gereedschapset
Schroevendraaier
Sleutel
Wielmoersleutel
Bepaalde modellen.
7-6
Als er zich een probleem voordoet
Lekke band

qKrikí
OPMERKING
Uw voertuig is al dan niet uitgerust met
een krik en wielmoersleutel. Raadpleeg
voor bijzonderheden een officiële
Mazda dealer.
Verwijderen van de krik
Sedan
1. Til de kofferdekselmat op.
Kofferruimtemat
2. Verwijder het zakje.
3. Draai de vleugelbout en krikschroef
linksom.
Vleugelbout
Krikschroef
Wagon
1.(Met reservewiel)
Verwijder de kofferruimteplank.
(Zonder reservewiel)
Til de kofferruimteplank omhoog.
(Met reservewiel)
Kofferruimteplank
Als er zich een probleem voordoet
Lekke band
7-7íBepaalde modellen.

(Zonder reservewiel)
Kofferruimteplank
2.(Met reservewiel)
Verwijder het onderste
laadcompartiment.
(Zonder reservewiel)
Draai de winkeltashaak uit zijn
opsluitplaat en zet de
kofferruimteplank er tegen aan.
(Met reservewiel)
(Zonder reservewiel)
Onderste laadcompartiment
3. Verwijder het zakje door aan het
uitsteeksel te trekken.
4. Draai de vleugelbout en krikschroef
linksom.
Vleugelbout
Krikschroef
7-8
Als er zich een probleem voordoet
Lekke band

Vastzetten van de krik
1. Steek de vleugelbout in de krik met de
krikschroef naar voren gericht en draai
de vleugelbout rechtsom om deze
provisorisch vast te zetten.
2. Draai de krikschroef in de richting
aangegeven in de afbeelding.
Vleugelbout
Krikschroef
3. Draai de vleugelbout volledig aan om
de krik vast te zetten.
OPMERKING
Als de krik niet goed wordt vastgezet,
kan deze tijdens het rijden gaan
rammelen. Let er op dat de krikschroef
voldoende stevig wordt vastgedraaid.
Onderhoudspunt
lHoud de krik steeds schoon.
lZorg ervoor dat de bewegende delen
vrij blijven van vuil of roest.
lZorg ervoor dat de schroefdraad
voldoende gesmeerd is.
qReservewielí
Uw Mazda is uitgerust met een
noodreservewiel.
Het noodreservewiel is lichter en kleiner
dan een conventionele band en is
uitsluitend bedoeld voor gebruik in
noodgevallen en dient uitsluitend
gedurende ZEER korte perioden gebruikt
te worden. Noodreservewielen mogen
NOOIT voor lange ritten of gedurende
langere perioden gebruikt worden.
WAARSCHUWING
Monteer het noodreservewiel niet op
de voorwielen (aangedreven wielen):
Rijden met het noodreservewiel op een
van de voorste aangedreven wielen is
gevaarlijk. De wegligging wordt
hierdoor nadelig beïnvloed. De kans
bestaat dat u de macht over het stuur
verliest, vooral op gladde en met
sneeuw overdekte wegen en een
ongeluk veroorzaakt. Breng een
normale band over naar het voorwiel
en monteer het noodreservewiel aan
de achterzijde.
Als er zich een probleem voordoet
Lekke band
7-9íBepaalde modellen.

OPGELET
lBij het gebruik van het
noodreservewiel is het mogelijk dat
de rijstabiliteit vermindert
vergeleken met wanneer enkel de
conventionele band wordt gebruikt.
Rijd voorzichtig.
lTer voorkoming van beschadiging
van het noodreservewiel of van de
auto dienen de volgende
voorzorgsmaatregelen in acht
genomen te worden:
lRijd niet sneller dan 80 km/h.lVermijd het rijden over obstakels.
Rijd ook niet met de auto door
een automatische autowas-
installatie. De diameter van deze
band is kleiner dan die van een
conventionele band, de
grondspeling wordt daardoor met
ongeveer 10 mm verminderd.
lGeen sneeuwketting op deze band
gebruiken, aangezien deze niet
goed zal passen.
lGebruik dit noodreservewiel niet
op een andere auto, aangezien dit
wiel speciaal voor gebruik op uw
Mazda ontworpen is.
lGebruik slechts één
noodreservewiel tegelijkertijd op
uw auto.
Verwijderen van het reservewiel
1.(Sedan)
Til de kofferdekselmat op.
(Wagon)
Verwijder de kofferruimteplank.(Sedan)
Kofferruimtemat
(Wagon)
Kofferruimteplank
2. Draai de bevestigingsbout van de
reserveband linksom.
Reservewielbevestigingsbout
7-10
Als er zich een probleem voordoet
Lekke band
