2015 MAZDA MODEL 6 Handleiding (in Dutch)

Starten met een hulpaccu
Starten met een hulpaccu kan gevaarlijk zijn wanneer dit niet op de juiste wijze gebeurt.
Volg daarom de procedure nauwkeurig op. Indien u hiermee niet vertrouwd bent, raden wij
u ten sterkste aan het starten van uw auto met een hulpaccu over te laten aan een
deskundige monteur of aan de wegenwacht.
WAARSCHUWING
Volg deze voorzorgsmaatregelen nauwkeurig op:
Lees voor een veilige en juiste behandeling van de accu onderstaande
voorzorgsmaatregelen nauwkeurig alvorens de accu te gebruiken of te inspecteren.
Laat de positieve () pool niet in aanraking komen met een ander metalen
voorwerp dat vonken kan veroorzaken:
Open vuur en vonken in de buurt van open accucellen zijn gevaarlijk. Waterstofgas
dat bij normaal gebruik van de accu wordt geproduceerd kan tot ontbranding komen
en de accu tot ontploffing brengen. Een ontploffende accu kan ernstige brandwonden
en letsel veroorzaken. Laat bij het werken in de buurt van een accu geen metalen
gereedschap in aanraking komen met de positieve (
) of negatieve () pool van de
accu.
Houd alle open vuur, zoals sigaretten en vonken, uit de buurt van open
accucellen:
Open vuur en vonken in de buurt van open accucellen zijn gevaarlijk. Waterstofgas
dat bij normaal gebruik van de accu wordt geproduceerd kan tot ontbranding komen
en de accu tot ontploffing brengen. Een ontploffende accu kan ernstige brandwonden
en letsel veroorzaken.
Nooit met een bevroren accu of met een accu met een laag vloeistofniveau via het
gebruik van een hulpaccu proberen te starten:
Proberen te starten met een hulpaccu wanneer de uitgeputte accu bevroren is of
wanneer het vloeistofniveau laag is, is gevaarlijk. De accu kan dan scheuren of tot
ontploffing komen, hetgeen ernstig letsel kan veroorzaken.
Als er zich een probleem voordoet
Accu is uitgeput
7-27

WAARSCHUWING
Sluit de negatieve kabel aan op een geschikt massapunt op afstand van de accu:
Het aansluiten van het uiteinde van de tweede hulpstartkabel op de negatieve (
) pool
van de uitgeputte accu is gevaarlijk.
Het gas rondom de accu kan door een vonk tot ontploffing komen en iemand letsel
toebrengen.
Leid de hulpstartkabels op afstand van onderdelen die gaan bewegen:
Het aansluiten van een hulpstartkabel op of nabij bewegende onderdelen
(koelventilators, aandrijfriemen) is gevaarlijk. De kabel kan verstrikt raken wanneer
de motor start en ernstig letsel veroorzaken.
OPGELET
Gebruik uitsluitend een 12 V hulpstartsysteem. Een 12 V startmotor, ontstekingssysteem
en overige elektrische onderdelen kunnen onherstelbaar beschadigd worden, wanneer er
gebruik gemaakt wordt van een 24 V stroomvoorziening (twee 12 V accu's in serie of
een 24 V motorgenerator).
Sluit de kabels aan in numerieke volgorde en maak ze in tegenovergestelde volgorde los.
Hulpstartkabels
Hulpaccu
Uitgeputte accu
7-28
Als er zich een probleem voordoet
Accu is uitgeput

1. Verwijder het accudeksel.
2. Controleer of de hulpaccu 12 V is en of
de negatieve pool daarvan met de
massa verbonden is.
3. Indien de hulpaccu zich in een andere
auto bevindt, mogen beide auto's elkaar
niet raken. Zet de motor van de auto
met de hulpaccu stop en schakel alle
niet noodzakelijke elektrische
verbruikers in beide auto's uit.
4. Sluit de hulpstartkabels in precies
dezelfde volgorde aan zoals is
aangegeven in de illustratie.
lSluit het ene uiteinde van een
hulpstartkabel aan op de positieve
pool van de uitgeputte accu (1).
lSluit het andere uiteinde aan op de
positieve pool van de hulpaccu (2).
lSluit het ene uiteinde van de andere
hulpstartkabel aan op de negatieve
pool van de hulpaccu (3).
lSluit het andere uiteinde aan op het
massapunt aangegeven in de
illustratie op afstand van de
uitgeputte accu (4).5. Start de motor van de auto waarin zich
de hulpaccu bevindt en laat de motor
gedurende enkele minuten draaien.
Start vervolgens de motor van de auto
met de uitgeputte accu.
6.(Met i-ELOOP systeem)
“i-ELOOP laadt op”wordt getoond in
de multi-display van de
instrumentengroep nadat de motor
gestart is. Het bericht wordt niet langer
getoond wanneer de motor draait en het
laden voltooid is. Wanneer het bericht
niet meer wordt getoond, mag er weer
met de auto worden gereden.
OPMERKING
Als er met de auto wordt gereden
terwijl het bericht wordt getoond, klinkt
er een pieptoon.
Als u het stuurwiel draait terwijl het
bericht wordt getoond, voelt dit
zwaarder dan normaal. Dit duidt echter
niet op een afwijking. Wanneer het
bericht niet langer wordt getoond, zal
het gebruik van het stuur weer normaal
worden. De hulpstartkabels niet
losmaken terwijl het bericht wordt
getoond.
Als er zich een probleem voordoet
Accu is uitgeput
7-29

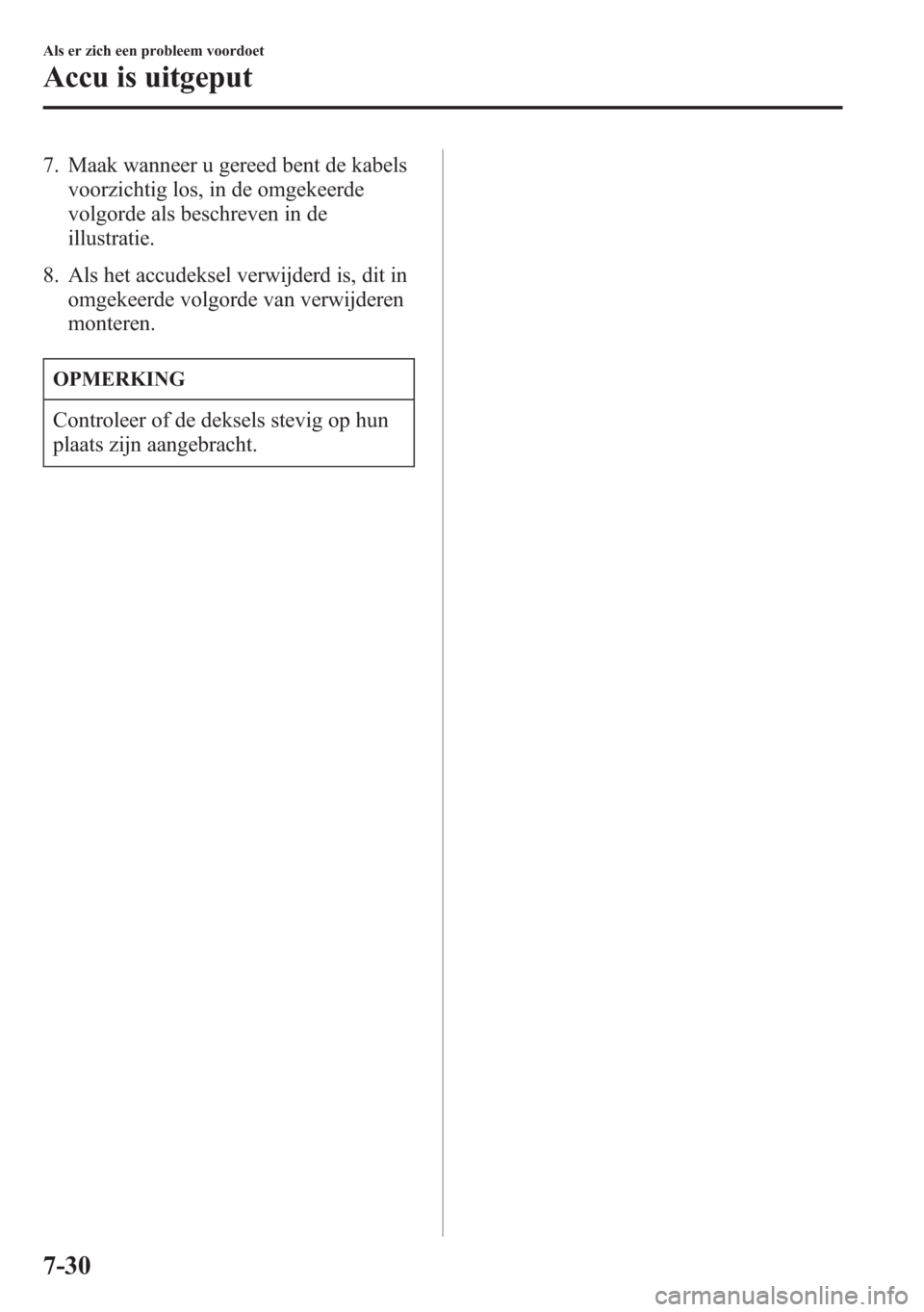

7. Maak wanneer u gereed bent de kabels
voorzichtig los, in de omgekeerde
volgorde als beschreven in de
illustratie.
8. Als het accudeksel verwijderd is, dit in
omgekeerde volgorde van verwijderen
monteren.
OPMERKING
Controleer of de deksels stevig op hun
plaats zijn aangebracht.
7-30
Als er zich een probleem voordoet
Accu is uitgeput

Starten van een verzopen
motor (SKYACTIV-G 2.0
en SKYACTIV-G 2.5)
Indien de motor weigert te starten, bestaat
de kans dat deze is“verzopen”(motor
heeft een overmaat aan brandstof
toegevoerd gekregen).
Volg onderstaande procedure:
1. Als de motor bij de eerste poging
binnen vijf seconden niet start, tien
seconden wachten en opnieuw
proberen.
2. Zorg er voor dat de handrem
aangetrokken is.
3. Druk het gaspedaal volledig in en houd
dit ingedrukt.
4. Trap het koppelingspedaal
(handgeschakelde versnellingsbak) of
het rempedaal (automatische
transmissie) in en druk vervolgens de
startdrukknop in. Indien de motor start,
het gaspedaal onmiddellijk loslaten
aangezien het motortoerental dan
plotseling zal toenemen.
5. Indien de motor weigert te starten, deze
proberen te starten zonder het
gaspedaal in te drukken.
Als de motor na het volgen van
bovenstaande procedure nog steeds niet
start, uw auto laten inspecteren door een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Starten door aanduwen
Uw Mazda niet door aanduwen proberen
te starten.
WAARSCHUWING
Nooit een auto door aanslepen
proberen te starten:
Het starten van een auto door
aanslepen is gevaarlijk. Wanneer de
motor start, kan de aangesleepte auto
plotseling naar voren schieten,
waardoor de twee auto's met elkaar in
botsing kunnen komen. De inzittenden
kunnen daarbij letsel oplopen.
OPGELET
Een auto met een handgeschakelde
versnellingsbak mag niet door
aanduwen gestart worden. Hierdoor kan
het uitlaatgasreinigingssysteem
beschadigd worden.
OPMERKING
Een auto met een automatische
transmissie kan niet door aanduwen
gestart worden.
Als er zich een probleem voordoet
Starten in noodgevallen
7-31

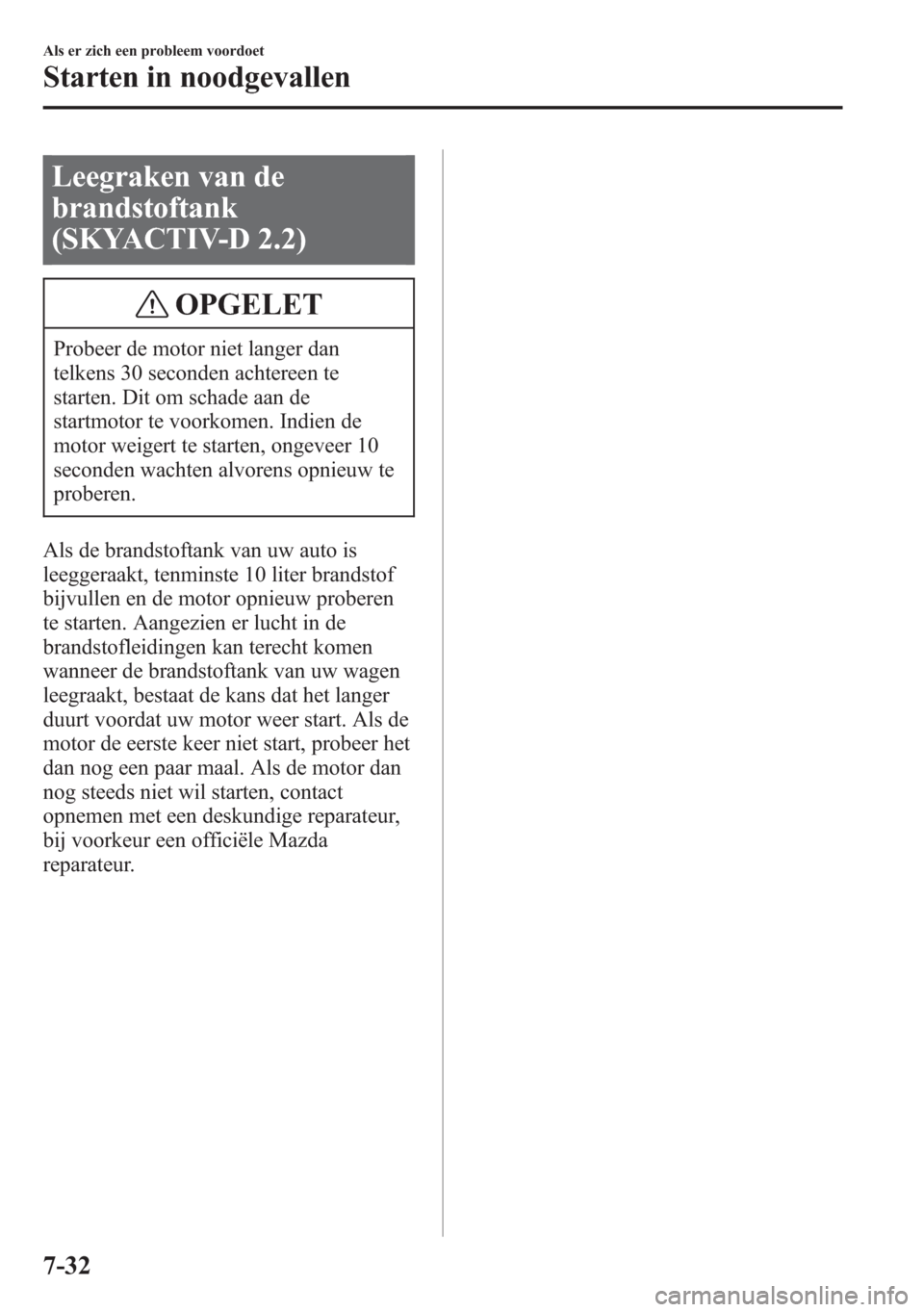

Leegraken van de
brandstoftank
(SKYACTIV-D 2.2)
OPGELET
Probeer de motor niet langer dan
telkens 30 seconden achtereen te
starten. Dit om schade aan de
startmotor te voorkomen. Indien de
motor weigert te starten, ongeveer 10
seconden wachten alvorens opnieuw te
proberen.
Als de brandstoftank van uw auto is
leeggeraakt, tenminste 10 liter brandstof
bijvullen en de motor opnieuw proberen
te starten. Aangezien er lucht in de
brandstofleidingen kan terecht komen
wanneer de brandstoftank van uw wagen
leegraakt, bestaat de kans dat het langer
duurt voordat uw motor weer start. Als de
motor de eerste keer niet start, probeer het
dan nog een paar maal. Als de motor dan
nog steeds niet wil starten, contact
opnemen met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
7-32
Als er zich een probleem voordoet
Starten in noodgevallen

Oververhitting
Indien het waarschuwingslampje voor
hoge motorkoelvloeistoftemperatuur gaat
branden, de auto vermogen verliest of u
een luid tikkend of pingelend geluid
hoort, is de motor waarschijnlijk
oververhit.
WAARSCHUWING
Zet het contact uit en let er op dat
de ventilator niet draait alvorens te
proberen in de buurt van de
koelventilator te werken:
Werken in de buurt van de
koelventilator wanneer deze draait is
gevaarlijk. Als de motor is stopgezet en
de temperatuur in de motorruimte
hoog is, kan de ventilator gedurende
onbepaalde tijd blijven draaien. U zou
door de ventilator ernstige
verwondingen kunnen oplopen.
Geen van de
koelsysteemdoppen verwijderen
wanneer de motor en de radiateur heet
zijn:
Wanneer de motor en de radiateur
heet zijn, kan kokend hete
koelvloeistof en stoom onder druk
naar buiten spuiten en ernstig letsel
veroorzaken.
WAARSCHUWING
De motorkap UITSLUITEND openen
nadat er geen stoom meer uit de
motorruimte komt:
Stoom van een oververhitte motor is
gevaarlijk. De ontsnappende stoom
kan ernstige brandwonden
veroorzaken.
Als het waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige plaats tot
stilstand.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of
schakel bij een handgeschakelde
versnellingsbak in de neutraalstand.
3. Trek de handrem aan.
4. Schakel de airconditioning uit.
5. Controleer of er koelvloeistof of stoom
uit de motorruimte ontsnapt.
Als er stoom uit de motorruimte
komt:
Niet te dicht in de buurt van de
voorzijde van de auto komen. Zet de
motor stop.
Wacht totdat er geen stoom meer naar
buiten komt, open vervolgens de
motorkap en start de motor.
Indien er geen kokende koelvloeistof
of stoom naar buiten komt:
De motorkap openen en de motor
stationair laten draaien om deze
geleidelijk te laten afkoelen.
Als er zich een probleem voordoet
Oververhitting
7-33

OPGELET
Als de koelventilator niet functioneert
terwijl de motor draait, zal de
motortemperatuur toenemen. Zet de
motor stop en neem contact op met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
6. Controleer of de koelventilator draait
en zet vervolgens de motor stop nadat
de temperatuur gedaald is.
7. Controleer nadat de motor is afgekoeld
het niveau van de koelvloeistof.
Als het niveau laag is, kijken of er
lekkages van koelvloeistof zijn bij de
radiateur en de slangen.
Als u een lekkage of andere
beschadiging aantreft of als er nog
steeds koelvloeistof naar buiten lekt:
Zet de motor stop en neem contact op met
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
Dop van koelsysteem
Koelvloeistofreservoir
Koelventilator
SKYACTIV-D 2.2
Dop van koelsysteem
Koelvloeistofreservoir
Koelventilator
Als u geen problemen aantreft, de
motor afgekoeld is en er geen tekenen
van lekkage zijn:
Vul voorzichtig koelvloeistof bij al
naargelang vereist (pagina 6-31).
OPGELET
Indien de motor oververhit blijft of
regelmatig oververhit raakt, dient u het
koelsysteem te laten inspecteren. Als er
in dat geval geen reparatie wordt
uitgevoerd, kan de motor ernstig
beschadigd raken. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
7-34
Als er zich een probleem voordoet
Oververhitting
