2015 MAZDA MODEL 6 Handleiding (in Dutch)

3. Maak de klem los.
Klem
4. Verwijder het
ruitensproeiervloeistofreservoir van de
voorruit en de bouten.
Reservoir van
voorruitensproeiervloeistofBout
Geleider
5. Verwijder de geleider.
Geleider
6. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
7. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
8. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Dagverlichting/Positielampen (Met
LED koplampen),
Signatuurverlichtingí
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-59íBepaalde modellen.

De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Voorste richtingaanwijzerlampen,
Positielampen (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Verwijderen
Monteren
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Draai de houder en de gloeilamp
linksom en verwijder deze.
6. Maak de gloeilamp los uit de houder.
Voorste richtingaanwijzerlampen
6-60
Onderhoud en verzorging
Zelf uit te voeren onderhoud

Positielampen (Met halogeen
koplampen)
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Mistlampen voorí(Met LED
koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Mistlampen voorí(Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Verwijderen
Monteren
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-61íBepaalde modellen.

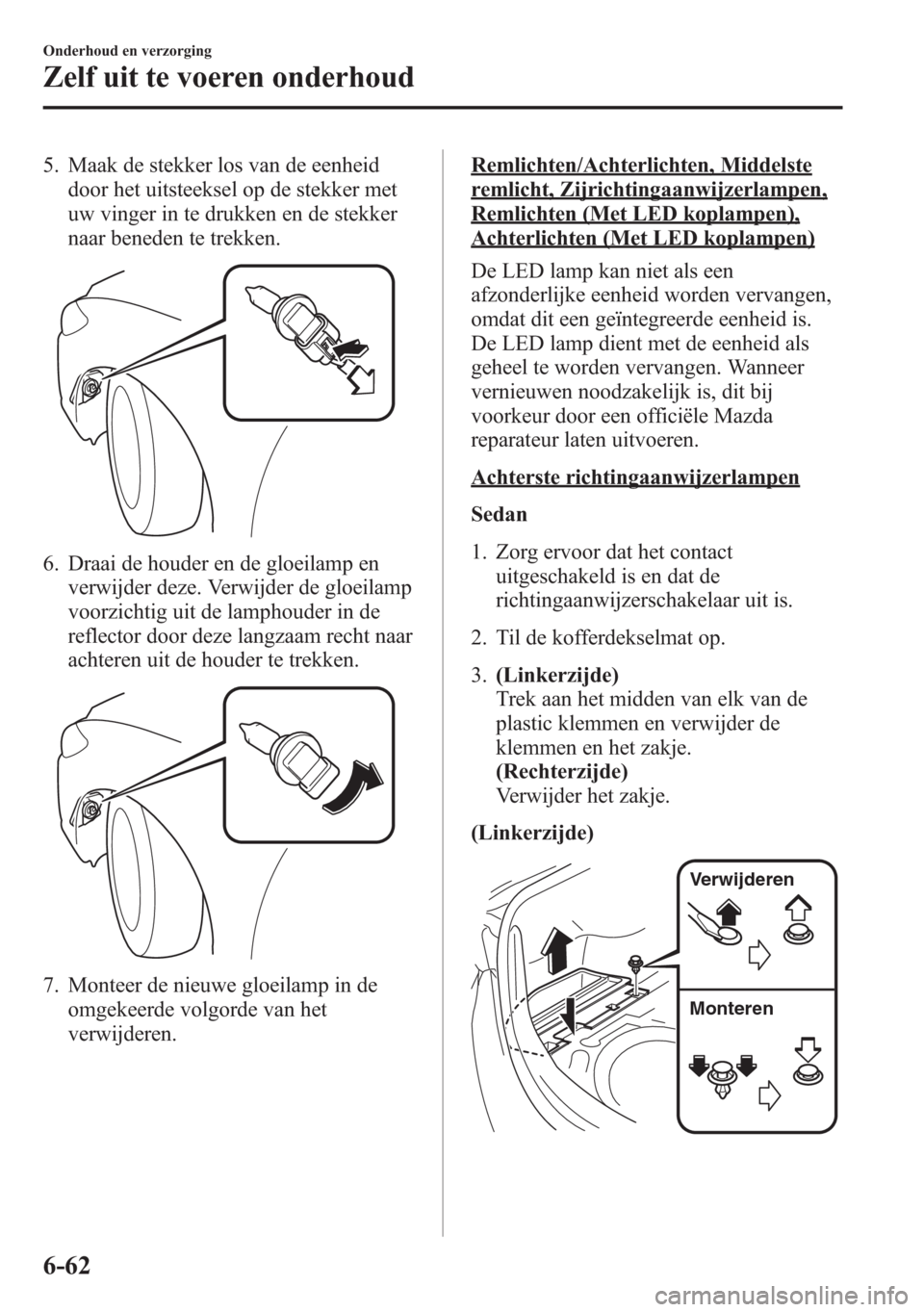

5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Remlichten/Achterlichten, Middelste
remlicht, Zijrichtingaanwijzerlampen,
Remlichten (Met LED koplampen),
Achterlichten (Met LED koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Achterste richtingaanwijzerlampen
Sedan
1. Zorg ervoor dat het contact
uitgeschakeld is en dat de
richtingaanwijzerschakelaar uit is.
2. Til de kofferdekselmat op.
3.(Linkerzijde)
Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen en het zakje.
(Rechterzijde)
Verwijder het zakje.
(Linkerzijde)
Verwijderen
Monteren
6-62
Onderhoud en verzorging
Zelf uit te voeren onderhoud

(Rechterzijde)
4. Trek aan het midden van de plastic
klemmen en verwijder de klemmen en
de achterbekleding van de
kofferruimte.
Verwijderen
Monteren
5. Trek aan het midden van de plastic
klemmen en verwijder de klemmen en
de zijbekleding van de kofferruimte.
6. Draai de houder en de gloeilamp
linksom en verwijder deze.
7. Maak de gloeilamp los uit de houder.
8. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Wagon
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-63

2. Verwijder de afdekking.
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Achterlichten (Zijde kofferdeksel/zijde
achterklep) (Met LED koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Achterlichten (Zijde kofferruimte/zijde
achterklep) (Met halogeen koplampen),
Achteruitrijlamp, Mistlamp achterí
Sedan
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Trek aan het midden van de plastic
klemmen en verwijder de klemmen en
de kofferdekselbekleding.
Verwijderen
Monteren
3.(Achteruitrijlamp, Mistlamp achter)
Maak de elektrische stekker los van de
gloeilamp door het uitsteeksel op de
stekker met uw vinger in te drukken en
aan de stekker te trekken.
4. Draai de houder en de gloeilamp
linksom en verwijder deze.
6-64
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

5. Maak de gloeilamp los uit de houder.
Achterlichten (Zijde kofferdeksel)
Achteruitrijlamp, Mistlamp achter
6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Wagon
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.2. Verwijder het kapje met een platte
schroevendraaier welke met een lap
omwikkeld is om beschadiging van het
kapje te voorkomen.
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
Achterlichten (Zijde achterklep)
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-65

Achteruitrijlamp, Mistlamp achter
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Kentekenplaatlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Omwikkel een platte schroevendraaier
met een zachte doek om beschadiging
van de lens te voorkomen en verwijder
vervolgens de lens door de rand van de
lens voorzichtig met de platte
schroevendraaier los te wrikken.
3. Maak de gloeilamp los door deze naar
buiten te trekken.
Sedan
Wagon
4. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
qVervangen van gloeilampen in het
interieur
Plafondlampen/Voorste
kaartleeslampen (LED type), Achterste
kaartleeslampen (LED type)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
6-66
Onderhoud en verzorging
Zelf uit te voeren onderhoud
