NOTITIES
6-51

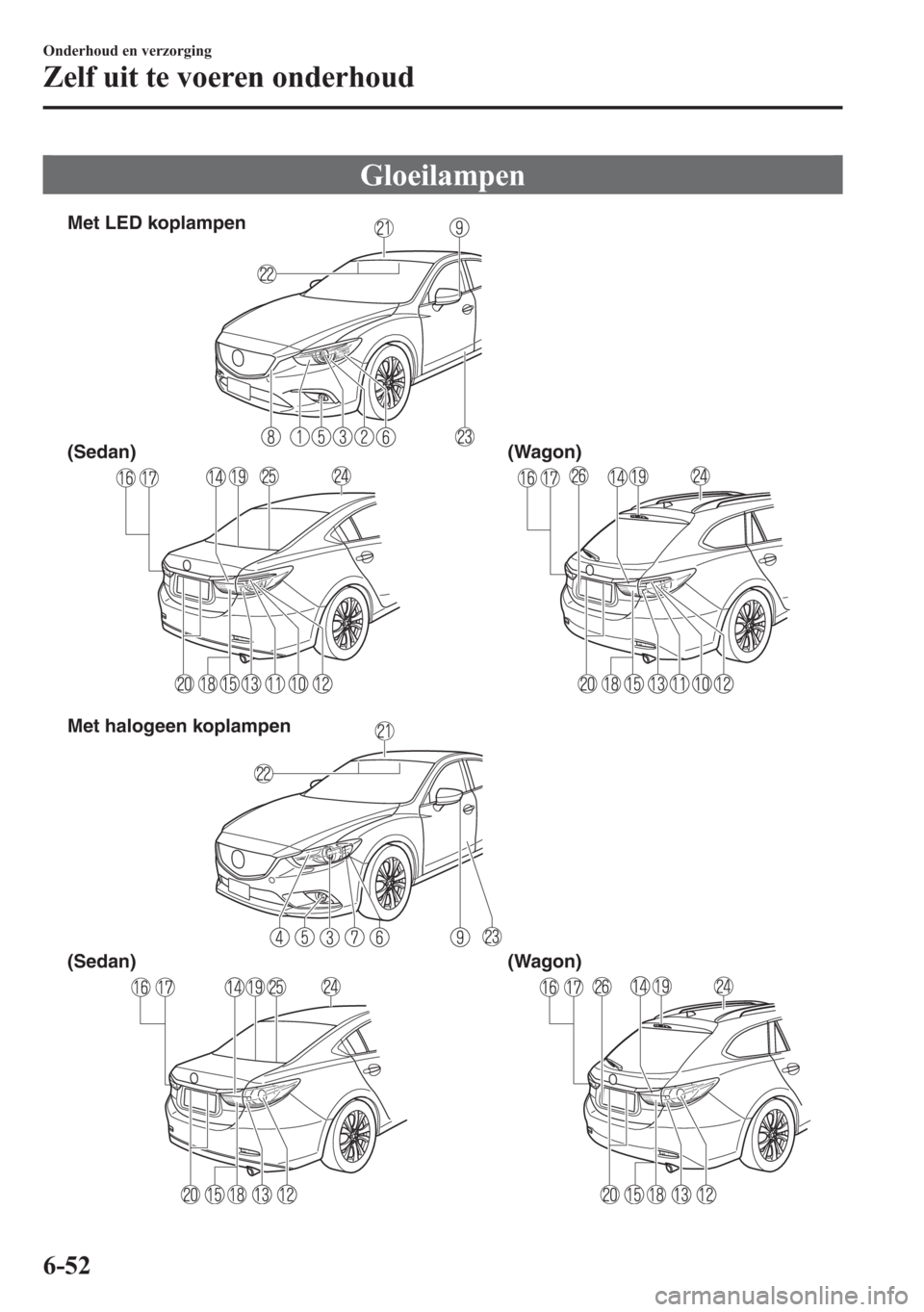

Gloeilampen
Met LED koplampen
(Sedan) (Wagon)
(Sedan) (Wagon) Met halogeen koplampen
6-52
Onderhoud en verzorging
Zelf uit te voeren onderhoud

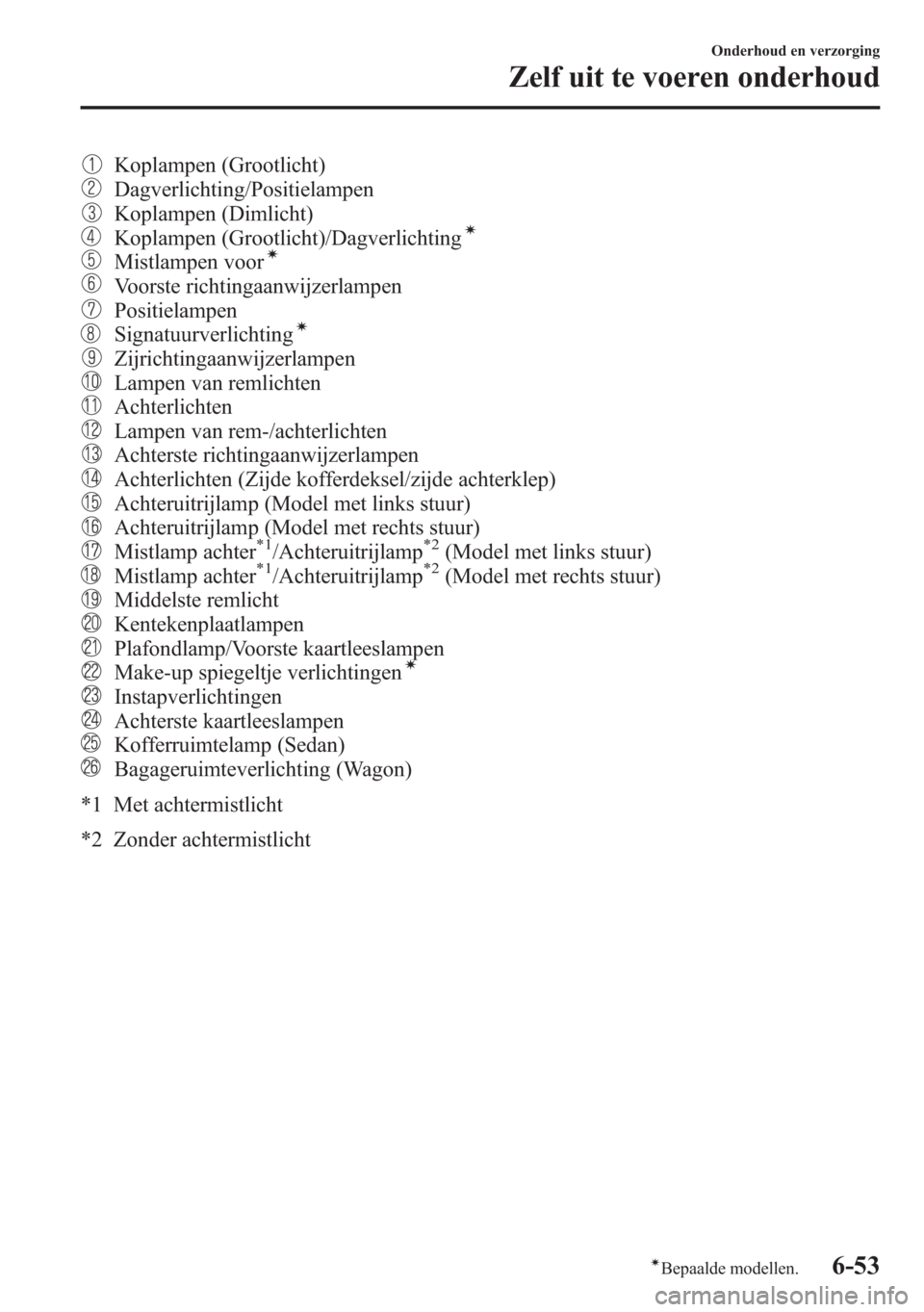

Koplampen (Grootlicht)
Dagverlichting/Positielampen
Koplampen (Dimlicht)
Koplampen (Grootlicht)/Dagverlichtingí
Mistlampen voorí
Voorste richtingaanwijzerlampen
Positielampen
Signatuurverlichtingí
Zijrichtingaanwijzerlampen
Lampen van remlichten
Achterlichten
Lampen van rem-/achterlichten
Achterste richtingaanwijzerlampen
Achterlichten (Zijde kofferdeksel/zijde achterklep)
Achteruitrijlamp (Model met links stuur)
Achteruitrijlamp (Model met rechts stuur)
Mistlamp achter*1/Achteruitrijlamp*2(Model met links stuur)
Mistlamp achter*1/Achteruitrijlamp*2(Model met rechts stuur)
Middelste remlicht
Kentekenplaatlampen
Plafondlamp/Voorste kaartleeslampen
Make-up spiegeltje verlichtingení
Instapverlichtingen
Achterste kaartleeslampen
Kofferruimtelamp (Sedan)
Bagageruimteverlichting (Wagon)
*1 Met achtermistlicht
*2 Zonder achtermistlicht
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-53íBepaalde modellen.

WAARSCHUWING
Nooit het glasgedeelte van een
halogeenlamp met de blote handen
aanraken en steeds oogbescherming
gebruiken wanneer u in de buurt van
de lampen werkt of deze gaat
vastnemen:
Wanneer een halogeenlamp breekt is
dit gevaarlijk. Deze gloeilampen
bevatten gas dat onder druk staat. Als
zo'n lamp breekt, kan deze uit elkaar
springen en kan door het rondvliegend
glas ernstige verwondingen worden
toegebracht.
Als het glasgedeelte met blote handen
wordt aangeraakt, blijft er huidvet op
de gloeilamp achter waardoor deze
oververhit kan raken en bij het
branden uit elkaar kan springen.
Houd halogeenlampen steeds buiten
het bereik van kinderen:
Spelen met een halogeenlamp is
gevaarlijk. Door een halogeenlamp te
laten vallen of deze op een andere
manier te breken, kunnen ernstige
verwondingen worden toegebracht.
OPMERKING
lNeem voor het vervangen van de
gloeilamp contact op met een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
lAls de halogeenlamp per ongeluk
wordt aangeraakt, deze met
schoonmaakalcohol schoonvegen
alvorens de lamp te gebruiken.
lGebruik het beschermkapje en het
doosje van de nieuwe gloeilamp om
de oude gloeilamp onmiddellijk en
buiten het bereik van kinderen op te
ruimen.
qVervangen van de gloeilampen
van de buitenverlichting
Koplampen (Met LED koplampen)
Dimlicht/grootlicht gloeilampen
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Koplampen (Met halogeen koplampen)
Dimlichtgloeilampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
6-54
Onderhoud en verzorging
Zelf uit te voeren onderhoud

3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Verwijderen
Monteren
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-55

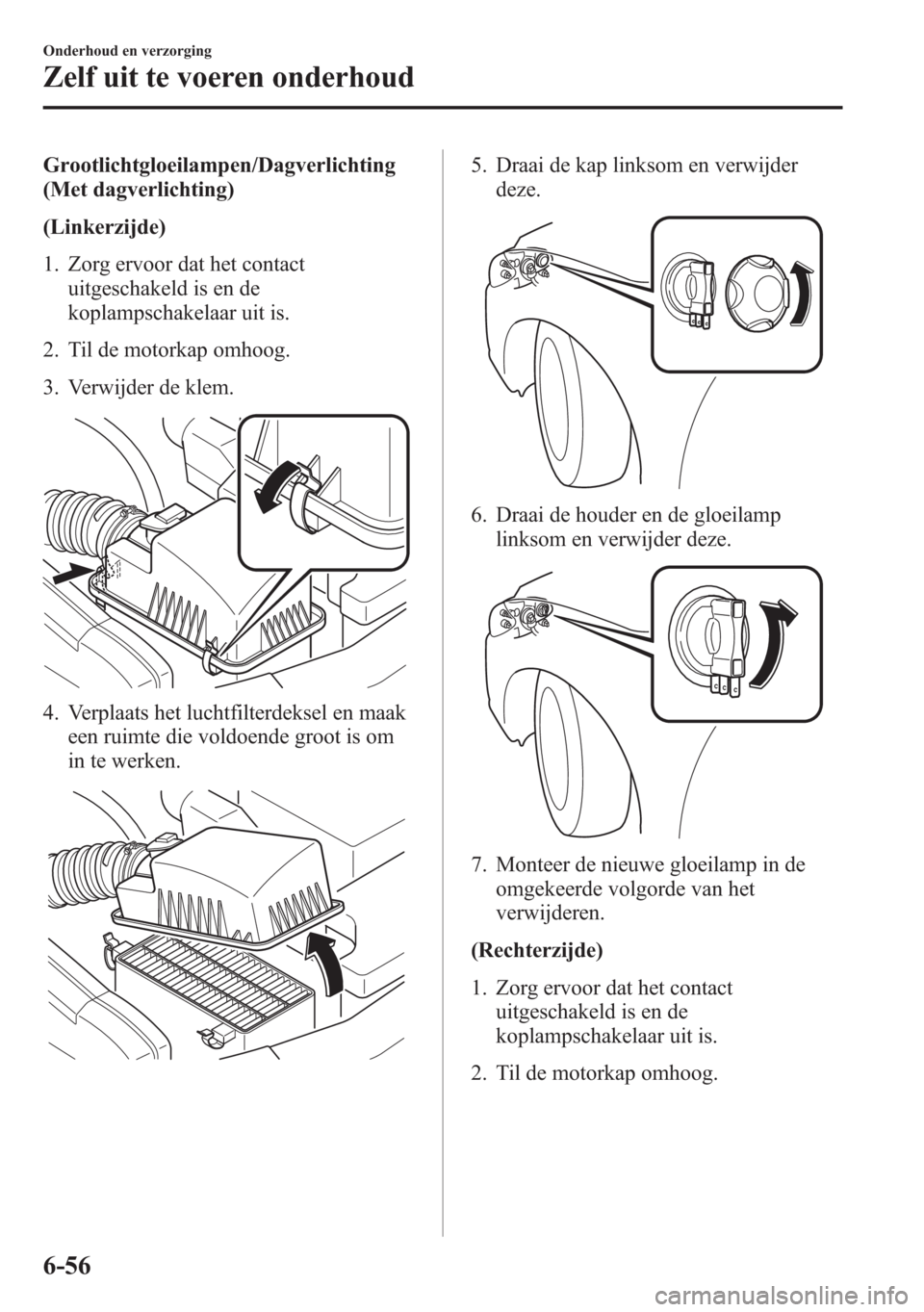

Grootlichtgloeilampen/Dagverlichting
(Met dagverlichting)
(Linkerzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Verwijder de klem.
4. Verplaats het luchtfilterdeksel en maak
een ruimte die voldoende groot is om
in te werken.
5. Draai de kap linksom en verwijder
deze.
6. Draai de houder en de gloeilamp
linksom en verwijder deze.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
(Rechterzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
6-56
Onderhoud en verzorging
Zelf uit te voeren onderhoud

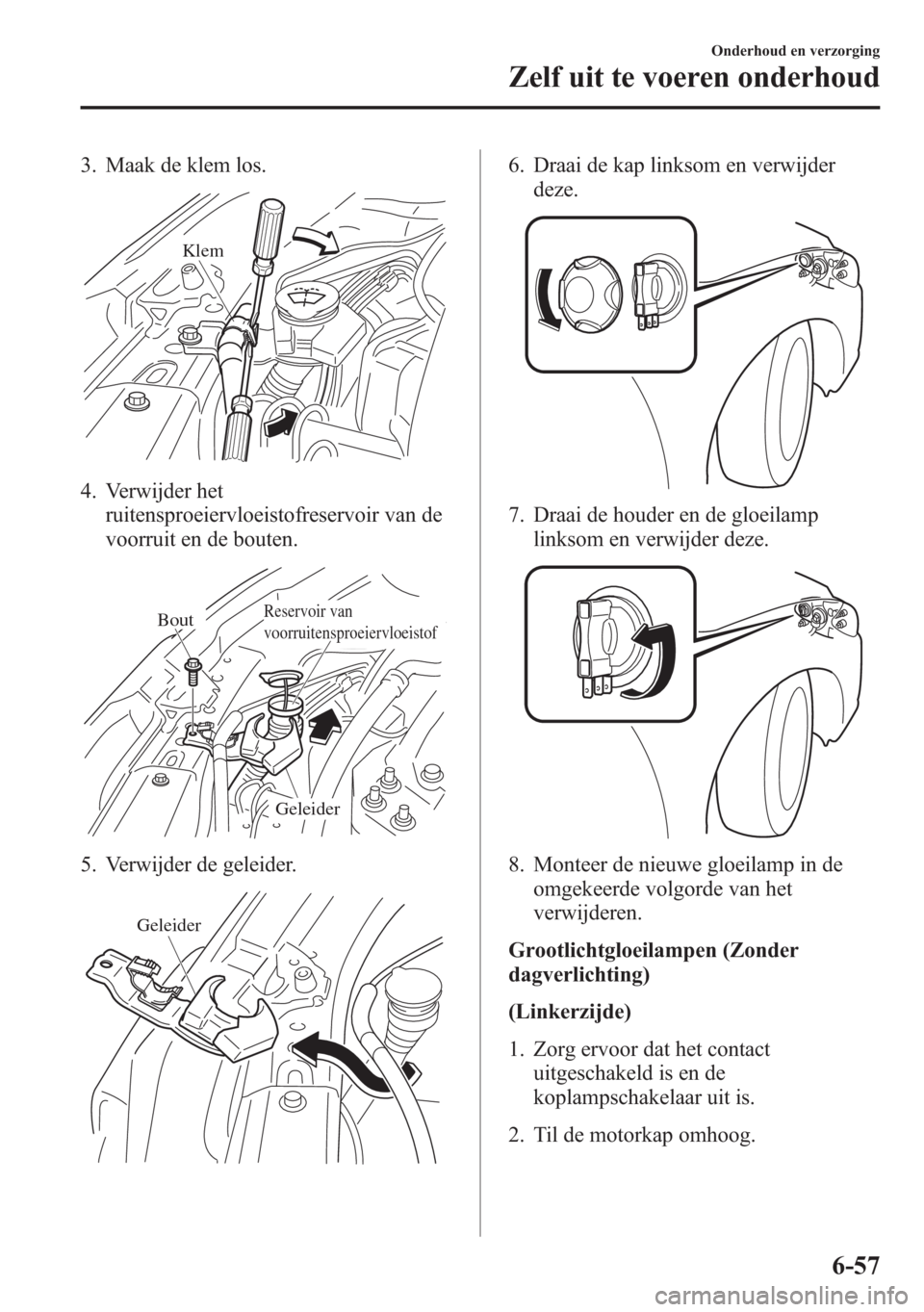

3. Maak de klem los.
Klem
4. Verwijder het
ruitensproeiervloeistofreservoir van de
voorruit en de bouten.
Reservoir van
voorruitensproeiervloeistofBout
Geleider
5. Verwijder de geleider.
Geleider
6. Draai de kap linksom en verwijder
deze.
7. Draai de houder en de gloeilamp
linksom en verwijder deze.
8. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Grootlichtgloeilampen (Zonder
dagverlichting)
(Linkerzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-57

3. Verwijder de klem.
4. Verplaats het luchtfilterdeksel en maak
een ruimte die voldoende groot is om
in te werken.
5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
(Rechterzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
