Informatie betreffende de turbolader (SKYACTIV-D 2.2)
OPGELET
lNa het rijden op de snelweg of na een lange rit bergop, de motor tenminste 30
seconden stationair laten draaien alvorens deze stop te zetten. Anders bestaat de kans
op beschadiging van de turbolader. Wanneer echter i-stop in werking is, is stationair
draaien onnodig.
lWanneer het motortoerental wordt opgejaagd of te hoog wordt opgevoerd, vooral
nadat de motor pas gestart is, kan de turbolader beschadigd worden.
lOm beschadiging van de motor te voorkomen, is deze zodanig ontworpen dat hoog
opvoeren van het motortoerental vlak nadat de motor in buitengewoon koud weer
gestart is niet mogelijk is.
De turbolader vermeerdert in hoge mate het motorvermogen. De geavanceerde constructie
zorgt voor een verbeterde werking en een vermindering van onderhoud.
Neem de volgende punten in acht om de turbolader optimaal te kunnen laten functioneren.
1. Ververs de motorolie en vernieuw het oliefilter overeenkomstig het schema van
Periodieke Onderhoudsbeurten (pagina 6-3).
2. Gebruik uitsluitend de aanbevolen motorolie (pagina 6-25). Extra toevoegingen worden
NIET aanbevolen.
3-74
Alvorens te gaan rijden
Rijtips

lDe functies van de afstandbediende portiervergrendeling & startdrukknopsysteem
werken normaal.
lHet remvacuüm is voldoende hoog.
lHet stuurwiel wordt niet gedraaid.
l(Handgeschakelde versnellingsbak)
lDe rijsnelheid is 3 km/h of minder.lDe keuzehendel staat in de neutraalstand.lHet koppelingspedaal wordt niet ingetrapt.
l(Automatische transmissie)
lDe auto wordt stopgezet.lDe keuzehendel staat in de stand D of M (niet in blokkeermodus voor tweede
versnelling).
lDe automatische transmissievloeistof is voldoende opgewarmd.lDe temperatuur van de automatische transmissievloeistof is niet abnormaal hoog.lHet stuurwiel staat nagenoeg in de rechtvooruit stand (het is mogelijk dat de motor
niet stopt wanneer het stuurwiel in de rechtvooruit stand staat als kracht op het
stuurwiel wordt uitgeoefend. Oefen geen kracht meer uit op het stuurwiel om de
motor te laten stoppen.).
lDe auto wordt door het intrappen van het rempedaal tot stilstand gebracht.lEr wordt niet plotseling afgeremd.
Wanneer het systeem niet functioneert
In de volgende gevallen wordt de motor niet gestopt:
lDe auto is tot stilstand gebracht maar de motor blijft stationair draaien.
lDe airconditioning wordt gebruikt met de luchtstroomfunctie in de stand(A/C ON).
l(Automatische airconditioning)
lDe temperatuurinstelknop voor de airconditioning is ingesteld op de stand voor
maximale koeling (A/C ON).
lEr is een groot verschil tussen de interieurtemperatuur en de ingestelde temperatuur
van de airconditioning.
lDe omgevingstemperatuur is buitengewoon hoog of laag.
lDe atmosferische druk is laag (bij het rijden op grote hoogten).
l(Automatische transmissie)
lDe auto wordt op een steile helling tot stilstand gebracht.lDe auto is tot stilstand gebracht met het stuurwiel niet in de rechtvooruit stand.
l(SKYACTIV-D 2.2)
Dieseldeeltjes (PM) worden verwijderd door het dieseldeeltjesfilter (DPF).
4-16
Tijdens het rijden
Motor start/stop

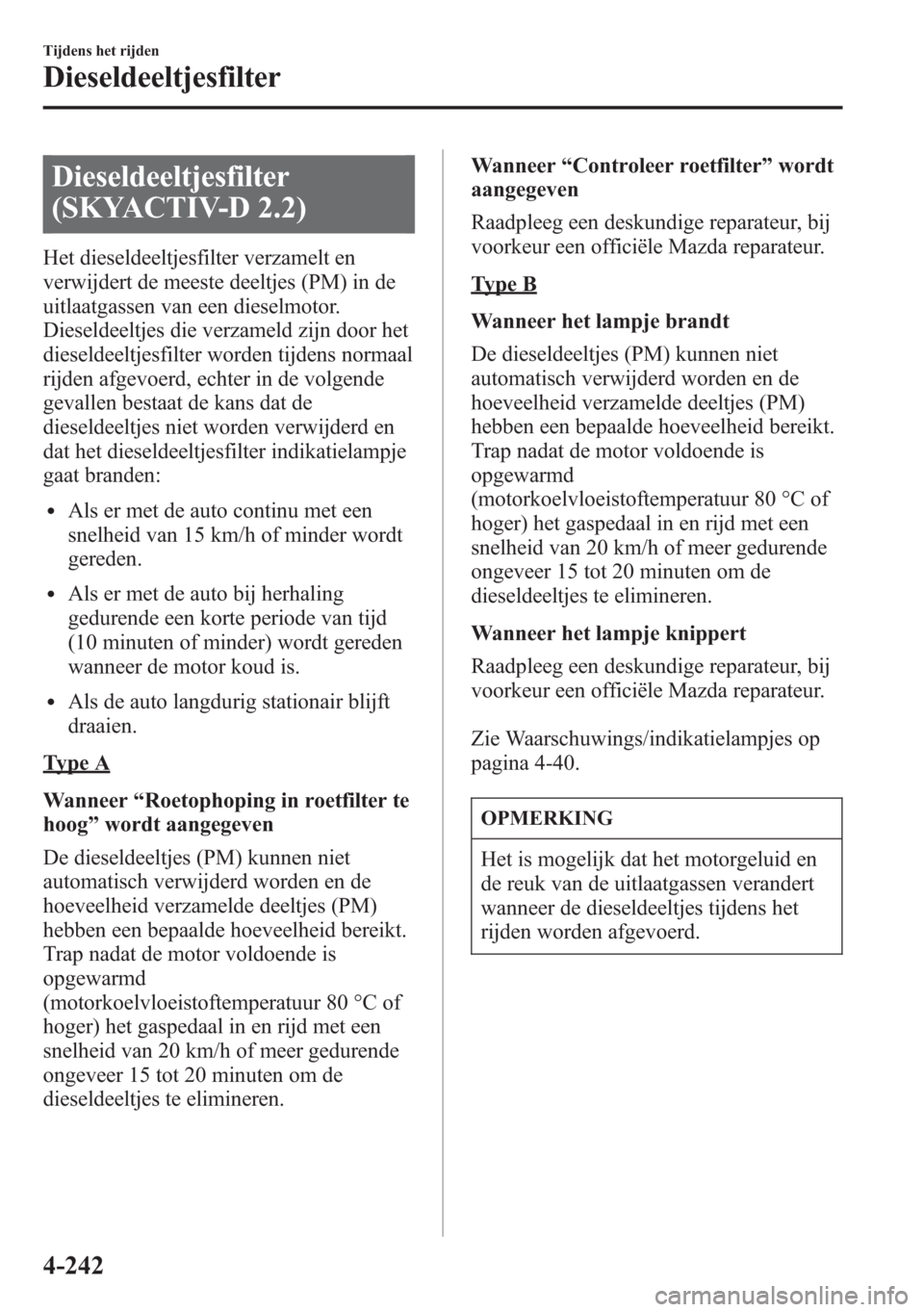

Dieseldeeltjesfilter
(SKYACTIV-D 2.2)
Het dieseldeeltjesfilter verzamelt en
verwijdert de meeste deeltjes (PM) in de
uitlaatgassen van een dieselmotor.
Dieseldeeltjes die verzameld zijn door het
dieseldeeltjesfilter worden tijdens normaal
rijden afgevoerd, echter in de volgende
gevallen bestaat de kans dat de
dieseldeeltjes niet worden verwijderd en
dat het dieseldeeltjesfilter indikatielampje
gaat branden:
lAls er met de auto continu met een
snelheid van 15 km/h of minder wordt
gereden.
lAls er met de auto bij herhaling
gedurende een korte periode van tijd
(10 minuten of minder) wordt gereden
wanneer de motor koud is.
lAls de auto langdurig stationair blijft
draaien.
Type A
Wanneer“Roetophoping in roetfilter te
hoog”wordt aangegeven
De dieseldeeltjes (PM) kunnen niet
automatisch verwijderd worden en de
hoeveelheid verzamelde deeltjes (PM)
hebben een bepaalde hoeveelheid bereikt.
Trap nadat de motor voldoende is
opgewarmd
(motorkoelvloeistoftemperatuur 80 °C of
hoger) het gaspedaal in en rijd met een
snelheid van 20 km/h of meer gedurende
ongeveer 15 tot 20 minuten om de
dieseldeeltjes te elimineren.Wanneer“Controleer roetfilter”wordt
aangegeven
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Type B
Wanneer het lampje brandt
De dieseldeeltjes (PM) kunnen niet
automatisch verwijderd worden en de
hoeveelheid verzamelde deeltjes (PM)
hebben een bepaalde hoeveelheid bereikt.
Trap nadat de motor voldoende is
opgewarmd
(motorkoelvloeistoftemperatuur 80 °C of
hoger) het gaspedaal in en rijd met een
snelheid van 20 km/h of meer gedurende
ongeveer 15 tot 20 minuten om de
dieseldeeltjes te elimineren.
Wanneer het lampje knippert
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Zie Waarschuwings/indikatielampjes op
pagina 4-40.
OPMERKING
Het is mogelijk dat het motorgeluid en
de reuk van de uitlaatgassen verandert
wanneer de dieseldeeltjes tijdens het
rijden worden afgevoerd.
4-242
Tijdens het rijden
Dieseldeeltjesfilter

Opmerkingen:
*1 Inspecteer in onderstaande landen de bougies elke 10.000 km of 12 maanden alvorens deze bij de genoemde
interval te vernieuwen.
Albanië, Bosnië en Herzegovina, Bulgarije, Kroatië, Letland, Macedonië, Moldavië, Montenegro, Roemenië,
Servië, Oekraïne
*2 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*3 Voer de correctie voor de hoeveelheid brandstofinspuiting uit.
*4 Tap het water in het brandstofsysteem af als het indikatielampje AAN is.
*5 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke
20.000 km of 12 maanden inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*6 Alleen in bepaalde landen van Europa kan er bij SKYACTIV-G 2.0 EN SKYACTIV-G 2.5 voertuigen een
flexibele instelling worden geselecteerd. Raadpleeg een officiële Mazda reparateur voor details. Een flexibele
instelling kan worden ingesteld als het voertuig hoofdzakelijk wordt gebruikt op plaatsen waar geen van
onderstaande condities van toepassing zijn.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
Als flexibel onderhoud wordt geselecteerd, berekent het voertuig de resterende gebruiksduur van de olie op
basis van de gebruiksomstandigheden van de motor en wordt u op de hoogte gesteld wanneer een
olieverversingsbeurt nodig is door het oplichten van het moersleutelindikatielampje in de instrumentengroep.
Vervang de motorolie en het filter wanneer het bericht/moersleutelindikatielampje verschijnt. Deze dienen
tenminste eenmaal per jaar of binnen de 20.000 km nadat de motorolie en het filter de laatste keer zijn
vervangen vernieuwd te worden.
Het systeem moet telkens wanneer de motorolie is vernieuwd worden teruggesteld, ongeacht het verschijnen
van het bericht/moersleutelindikatielampje.
*7 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
10.000 km of korter de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*8 Bij SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen.
*9 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*10 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*11 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
6-6
Onderhoud en verzorging
Periodieke onderhoudsbeurten

OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Cabineluchtfilter (indien voorzien)RRRRRRRRRRRR
Banden (inclusief reservewiel)
(met afstelling van de bandenspanning)
*7IIIIIIIIIIII
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
Opmerkingen:
*1 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke
10.000 km of korter inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*2 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
10.000 km of korter de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*3 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*4 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*5 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*6 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*7 Het initialiseren van het bandenspanningcontrolesysteem (TPMS) moet zodanig worden uitgevoerd dat het
systeem normaal functioneert (indien voorzien).
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-9

OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Banden (inclusief reservewiel)
(met afstelling van de bandenspanning)
*9*10IIIIIIIIIIII
Lekke band noodreparatieset
(indien voorzien)
*11Jaarlijks inspecteren.
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
L:Smeren
Opmerkingen:
*1 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke 7500
km of 6 maanden inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*2 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
7500 km of 6 maanden de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*3 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de motorolie elke 2500 km of
3 maanden verversen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-11

*4 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, het motoroliefilter elke 5.000
km of 6 maanden vernieuwen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*5 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*6 Indien de auto gebruikt wordt in gebieden met veel zand of stof, het luchtfilter elke 7500 km of 6 maanden
reinigen.
*7 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*8 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*9 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.
*10 Het initialiseren van het bandenspanningcontrolesysteem (TPMS) moet zodanig worden uitgevoerd dat het
systeem normaal functioneert (indien voorzien).
*11 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het verstrijken van de
uiterste gebruiksdatum.
6-12
Onderhoud en verzorging
Periodieke onderhoudsbeurten

Onderhoudsfrequentie
Aantal maanden of kilometers,naargelang de situatie welke zich het eerst voordoet.
Maanden 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Toestand van carrosserie
(op roest, corrosie en perforatie)Jaarlijks inspecteren.
Cabineluchtfilter (indien voorzien) R R R R R R R R
Banden (inclusief reservewiel)
(met afstelling van de bandenspan-
ning)
*12IIIIIIIIIIIIIIII
Onderling verwisselen van de
banden
*12Elke 10.000 km onderling verwisselen.
Lekke band noodreparatieset
(indien voorzien)
*13Jaarlijks inspecteren.
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
Opmerkingen:
*1 Inspecteer in onderstaande landen de bougies elke 10.000 km of 1 jaar alvorens deze bij de genoemde interval
te vernieuwen.
Angola, Chili, El Salvador, Guatemala, Honduras, Hongkong, Iran, Jordanië Macau, Nigeria, Papua Nieuw
Guinea, Peru, Syrië, Vietnam, Armenië, Georgië, Cambodja, Myanmar
*2 Voer de correctie voor de hoeveelheid brandstofinspuiting uit.
*3 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto voornamelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen vaker
inspecteren dan de normaal aanbevolen intervallen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*4 Indien de auto voornamelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen de
motorolie vaker te verversen en het oliefilter vaker te vernieuwen dan de normaal aanbevolen intervallen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*5 Bij SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen.
*6 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*7 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-15
