2015 MAZDA MODEL 6 Handleiding (in Dutch)

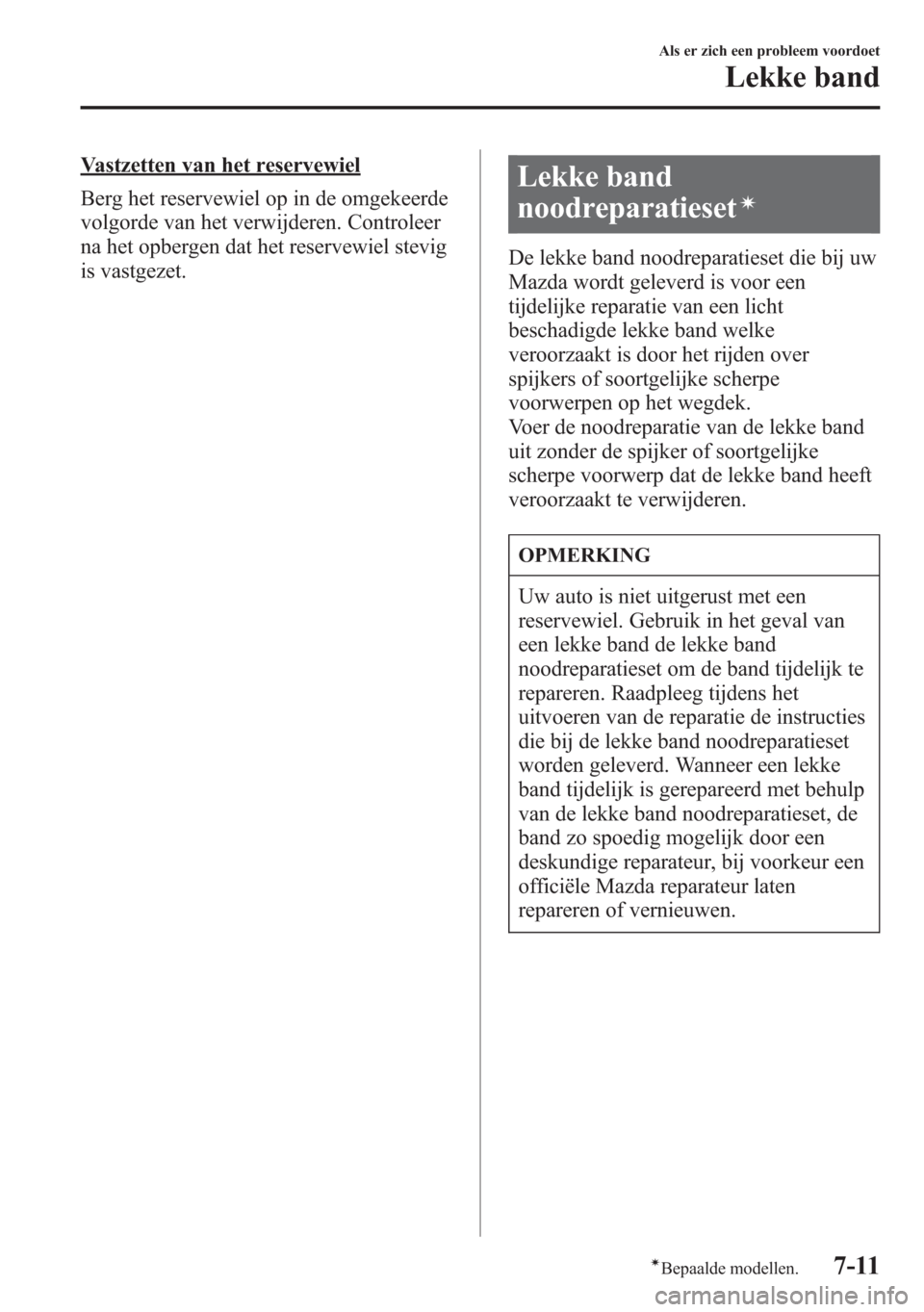

Vastzetten van het reservewiel
Berg het reservewiel op in de omgekeerde
volgorde van het verwijderen. Controleer
na het opbergen dat het reservewiel stevig
is vastgezet.Lekke band
noodreparatieset
í
De lekke band noodreparatieset die bij uw
Mazda wordt geleverd is voor een
tijdelijke reparatie van een licht
beschadigde lekke band welke
veroorzaakt is door het rijden over
spijkers of soortgelijke scherpe
voorwerpen op het wegdek.
Voer de noodreparatie van de lekke band
uit zonder de spijker of soortgelijke
scherpe voorwerp dat de lekke band heeft
veroorzaakt te verwijderen.
OPMERKING
Uw auto is niet uitgerust met een
reservewiel. Gebruik in het geval van
een lekke band de lekke band
noodreparatieset om de band tijdelijk te
repareren. Raadpleeg tijdens het
uitvoeren van de reparatie de instructies
die bij de lekke band noodreparatieset
worden geleverd. Wanneer een lekke
band tijdelijk is gerepareerd met behulp
van de lekke band noodreparatieset, de
band zo spoedig mogelijk door een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten
repareren of vernieuwen.
Als er zich een probleem voordoet
Lekke band
7-11íBepaalde modellen.

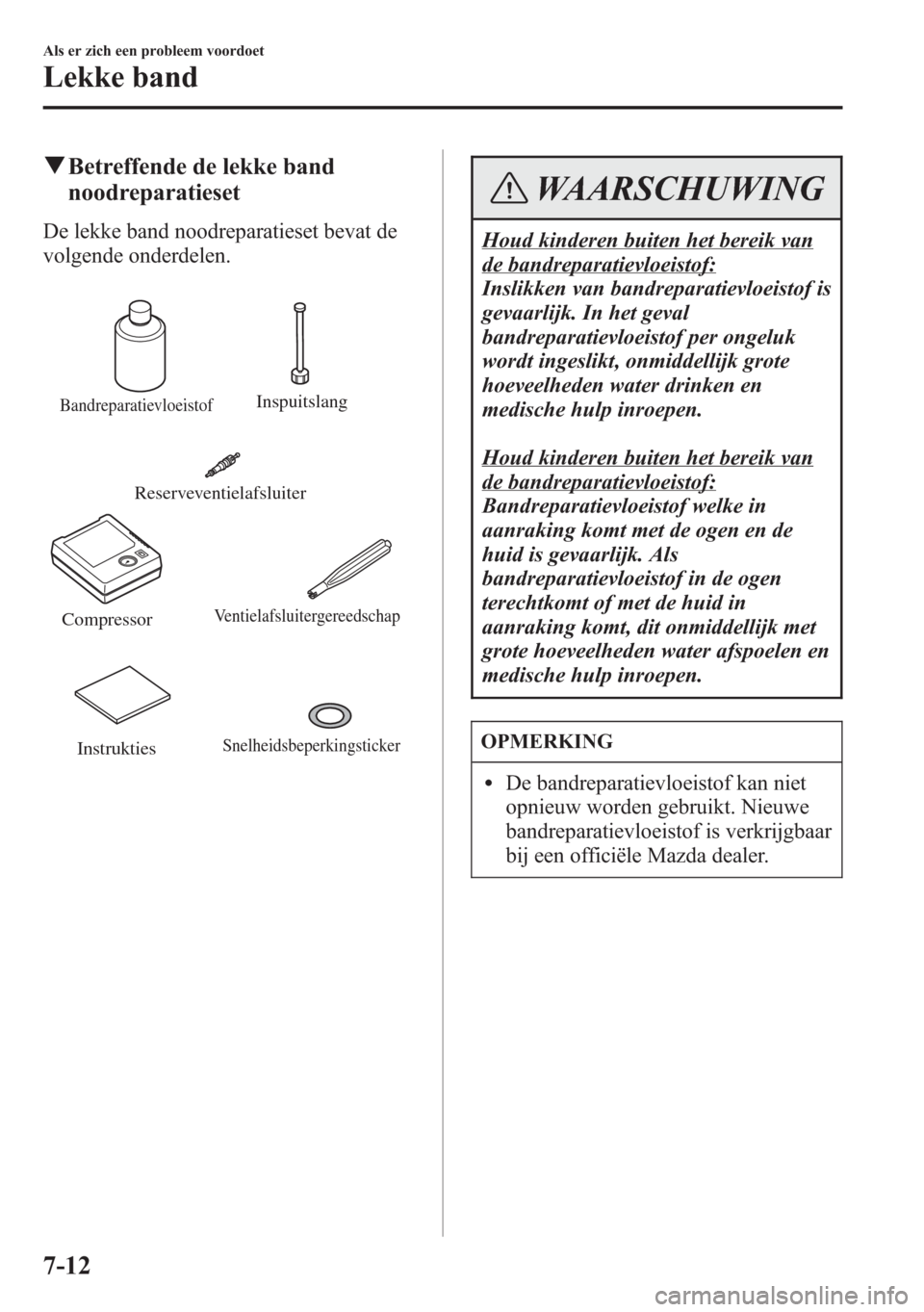

qBetreffende de lekke band
noodreparatieset
De lekke band noodreparatieset bevat de
volgende onderdelen.
BandreparatievloeistofInspuitslang
Compressor
Ventielafsluitergereedschap
Reserveventielafsluiter
SnelheidsbeperkingstickerInstrukties
WAARSCHUWING
Houd kinderen buiten het bereik van
de bandreparatievloeistof:
Inslikken van bandreparatievloeistof is
gevaarlijk. In het geval
bandreparatievloeistof per ongeluk
wordt ingeslikt, onmiddellijk grote
hoeveelheden water drinken en
medische hulp inroepen.
Houd kinderen buiten het bereik van
de bandreparatievloeistof:
Bandreparatievloeistof welke in
aanraking komt met de ogen en de
huid is gevaarlijk. Als
bandreparatievloeistof in de ogen
terechtkomt of met de huid in
aanraking komt, dit onmiddellijk met
grote hoeveelheden water afspoelen en
medische hulp inroepen.
OPMERKING
lDe bandreparatievloeistof kan niet
opnieuw worden gebruikt. Nieuwe
bandreparatievloeistof is verkrijgbaar
bij een officiële Mazda dealer.
7-12
Als er zich een probleem voordoet
Lekke band

OPMERKING
lDe lekke band noodreparatieset kan
niet worden gebruikt in de volgende
gevallen.
Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
lDe periode van effectief gebruik
van de bandreparatievloeistof is
verstreken. (De periode van
effectief gebruik wordt
aangegeven op het etiket van de
fles.)
lDe scheur of het gat is groter dan
ongeveer 4 mm.
lDe schade heeft zich voorgedaan
op een ander gedeelte van de band
dan het loopvlak.
lEr is met nagenoeg geen
resterende lucht in de band met de
auto gereden.
lDe band is van de velg losgeraakt.lDe velgrand is beschadigd.lDe band heeft twee of meer gaten.
qGebruik van de lekke band
noodreparatieset
1. Parkeer op een vlakke ondergrond op
een veilige plaats buiten het verkeer en
trek de handrem aan.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of bij
een handgeschakelde versnellingsbak
in stand R (achteruit) of 1 en zet de
motor stop.
3. Schakel de
waarschuwingsknipperlichten
in.
4. Laat de passagiers uitstappen, neem de
bagage uit de auto en verwijder de
lekke band noodreparatieset.Sedan
Wagon
5. De fles met bandreparatievloeistof
goed schudden.
Als er zich een probleem voordoet
Lekke band
7-13

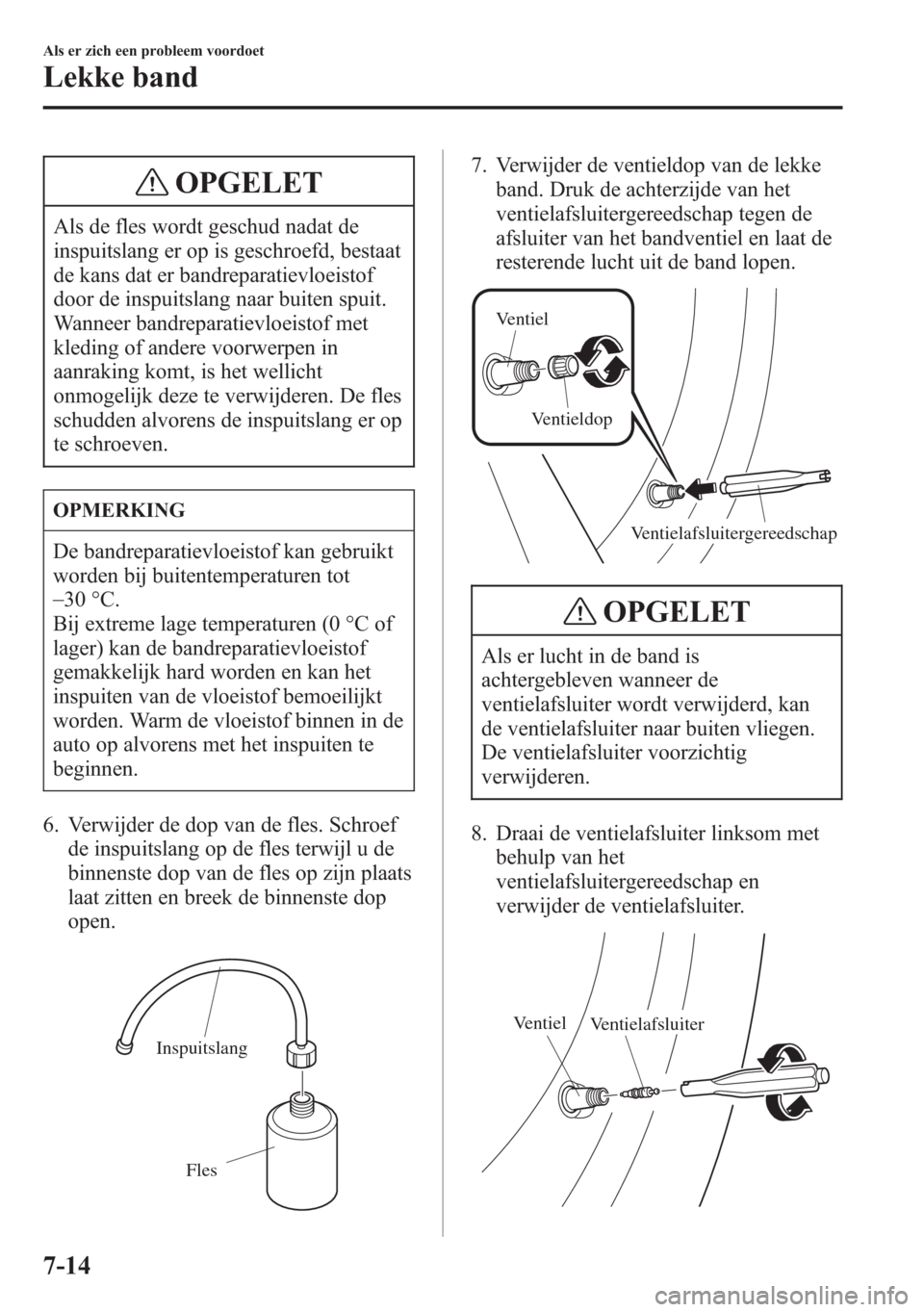

OPGELET
Als de fles wordt geschud nadat de
inspuitslang er op is geschroefd, bestaat
de kans dat er bandreparatievloeistof
door de inspuitslang naar buiten spuit.
Wanneer bandreparatievloeistof met
kleding of andere voorwerpen in
aanraking komt, is het wellicht
onmogelijk deze te verwijderen. De fles
schudden alvorens de inspuitslang er op
te schroeven.
OPMERKING
De bandreparatievloeistof kan gebruikt
worden bij buitentemperaturen tot
_
30 °C.
Bij extreme lage temperaturen (0 °C of
lager) kan de bandreparatievloeistof
gemakkelijk hard worden en kan het
inspuiten van de vloeistof bemoeilijkt
worden. Warm de vloeistof binnen in de
auto op alvorens met het inspuiten te
beginnen.
6. Verwijder de dop van de fles. Schroef
de inspuitslang op de fles terwijl u de
binnenste dop van de fles op zijn plaats
laat zitten en breek de binnenste dop
open.
Inspuitslang
Fles
7. Verwijder de ventieldop van de lekke
band. Druk de achterzijde van het
ventielafsluitergereedschap tegen de
afsluiter van het bandventiel en laat de
resterende lucht uit de band lopen.
Ventielafsluitergereedschap Ventiel
Ventieldop
OPGELET
Als er lucht in de band is
achtergebleven wanneer de
ventielafsluiter wordt verwijderd, kan
de ventielafsluiter naar buiten vliegen.
De ventielafsluiter voorzichtig
verwijderen.
8. Draai de ventielafsluiter linksom met
behulp van het
ventielafsluitergereedschap en
verwijder de ventielafsluiter.
VentielVentielafsluiter
7-14
Als er zich een probleem voordoet
Lekke band

OPMERKING
Bewaar de ventielafsluiter op een plaats
waar deze niet vuil kan worden.
9. Verwijder de plug uit de inspuitslang
en steek de inspuitslang in het ventiel.
Plug
Inspuitslang
10. Houd de fles met de onderkant
omhoog, knijp de fles met uw handen
in en spuit de volledige inhoud van de
bandreparatievloeistof in de band.
Ventiel
OPMERKING
De bandreparatievloeistof kan niet
opnieuw worden gebruikt. Koop een
nieuwe bandreparatieset bij een
officiële Mazda reparateur.11. Trek de inspuitslang uit het ventiel.
Steek de ventielafsluiter weer in het
ventiel en monteer deze door
rechtsom te draaien weer op zijn
plaats.
OPMERKING
Gooi de lege fles van de
bandreparatievloeistof na gebruik niet
weg. Breng de lege fles van de
bandreparatievloeistof naar een officiële
Mazda reparateur wanneer de band
vernieuwd wordt. De lege fles van de
bandreparatievloeistof zal noodzakelijk
zijn om de gebruikte
bandreparatievloeistof uit de band te
verwijderen en op te ruimen.
12. Plak de snelheidsbeperkingsticker op
de snelheidsmeter.
Als er zich een probleem voordoet
Lekke band
7-15

WAARSCHUWING
Bevestig de snelheidsbeperkingsticker
op een plaats waar deze voor de
bestuurder goed zichtbaar is:lAanbrengen van de
snelheidsbeperkingsticker op het
stuurwiel is gevaarlijk aangezien
deze de activering van airbag kan
hinderen wat ernstig letsel tot
gevolg kan hebben.
lBreng de sticker op geen andere
plaats aan dan op de plaats
aangegeven in de illustratie van de
snelheidsmeter.
13. Bevestig de compressorslang aan het
bandventiel.
Ventiel
Compressorslang
14. Steek de stekker van de compressor
in de stekkerbus voor accessoires in
het interieur en zet het contact op
ACC (pagina 5-166).
Middenconsole
Compressor Stekker van compressor
OPGELET
lControleer alvorens de stekker van
de compressor uit de elektrische
insteekbus te verwijderen of de aan/
uit schakelaar van de compressor
uitgeschakeld is.
lDe compressor kan met behulp van
de druktoets schakelaar in- en
uitgeschakeld worden.
15. Zet de compressorschakelaar aan en
pomp de band voorzichtig op tot de
correcte bandenspanning is
verkregen.
7-16
Als er zich een probleem voordoet
Lekke band

WAARSCHUWING
Gebruik de compressor nooit boven
300 kPa (3,1 kgf/cm2, 3 bar, 43,5 psi):
Het gebruik van de compressor boven
300 kPa (3,1 kgf/cm
2, 3 bar, 43,5 psi)
is gevaarlijk. Als de bandenspanning
hoger wordt dan 300 kPa (3,1 kgf/cm
2,
3 bar, 43,5 psi) wordt er hete lucht
vanuit de achterzijde van de
compressor geblazen waardoor u
brandwonden kunt oplopen.
OPGELET
Als de compressor langzaam werkt of
heet wordt, duidt dit op oververhitting.
Schakel de compressor onmiddellijk uit
en laat deze gedurende tenminste 30
minuten in uitgeschakelde toestand.
OPMERKING
lControleer voor de correcte
bandenspanning het
bandenspanningslabel (frame van het
bestuurdersportier).
lGebruik de compressor niet langer
dan 10 minuten, aangezien de
compressor beschadigd kan worden
wanneer deze gedurende langere
perioden gebruikt wordt.
lAls de band niet kan worden
opgepompt, is reparatie van de band
wellicht niet mogelijk. Als de band
binnen een periode van 10 minuten
niet op de correcte bandenspanning
gebracht kan worden, heeft de band
een meer uitgebreide beschadiging
opgelopen. In dit geval kan de lekke
band noodreparatieset niet worden
gebruikt om de band te repareren.
Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
lAls de bandenspanning van de band
te hoog is opgelopen, de schroefdop
boven op de compressor losdraaien
en enige hoeveelheid lucht aflaten.
16. Wanneer de band op de juiste
bandenspanning is gebracht, de
compressorschakelaar uitzetten en de
compressorslang van het bandventiel
losmaken.
17. Monteer de dop van het bandventiel.
18. Berg de lekke band noodreparatieset
op in de kofferruimte en rijd verder.
Als er zich een probleem voordoet
Lekke band
7-17

OPGELET
lRijd voorzichtig naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur en
houd de rijsnelheid onder de 80
km/h.
lAls er met de auto 80 km/h of sneller
wordt gereden, bestaat de kans dat
de auto begint te trillen.
OPMERKING
(Met
bandenspanningcontrolesysteem)
Als de band niet de juiste spanning
heeft, zal het waarschuwingslampje van
het bandenspanningcontrolesysteem
gaan branden (pagina 4-40).
19. Controleer nadat u gedurende 10
minuten of 5 km met de auto heeft
gereden de bandenspanning met
behulp van de bandenspanningsmeter
welke bij de compressor behoort. Als
de bandenspanning tot beneden de
correcte bandenspanning is gedaald,
de band nogmaals op de correcte
bandenspanning brengen door het
volgen van de stappen vanaf nummer
14.
OPGELET
lAls de bandenspanning tot onder
130 kPa (1,3 kgf/cm2of bar, 18,9
psi) terugvalt, kan de reparatie niet
met behulp van de lekke band
noodreparatieset worden uitgevoerd.
Parkeer de auto op een vlakke
ondergrond op een veilige plaats
buiten het verkeer en neem contact
op met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
lAls de bandenspanning na het
herhalen van de stappen 13 tot 20
voortdurend laag blijft, de auto op
een vlakke ondergrond op een
veilige plaats buiten het verkeer
parkeren en contact opnemen met
een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur.
OPMERKING
Zorg ervoor dat de
compressorschakelaar is uitgezet
wanneer u met behulp van de
bandenspanningsmeter op de
compressoreenheid de bandenspanning
controleert.
7-18
Als er zich een probleem voordoet
Lekke band
