2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

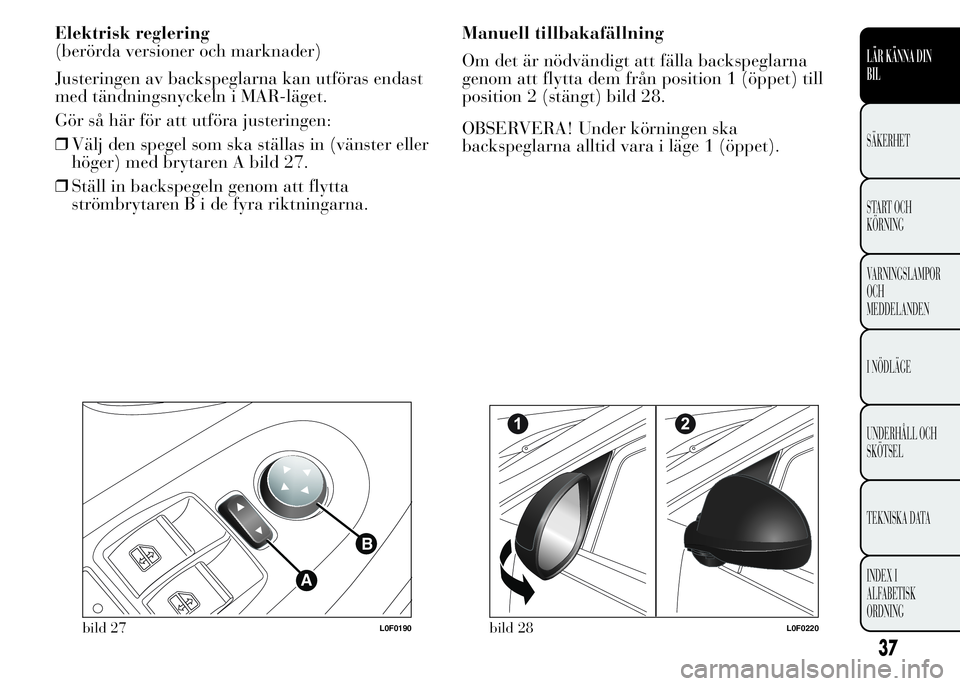

Elektrisk reglering
(berörda versioner och marknader)
Justeringen av backspeglarna kan utföras endast
med tändningsnyckeln i MAR-läget.
Gör så här för att utföra justeringen:
❒Välj den spegel som ska ställas in (vänster eller
höger) med brytaren A bild 27.
❒Ställ in backspegeln genom att flytta
strömbrytarenBidefyra riktningarna.Manuell tillbakafällning
Om det är nödvändigt att fälla backspeglarna
genom att flytta dem från position 1 (öppet) till
position 2 (stängt) bild 28.
OBSERVERA! Under körningen ska
backspeglarna alltid vara i läge 1 (öppet).
A
B
bild 27L0F0190bild 28L0F0220
37
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

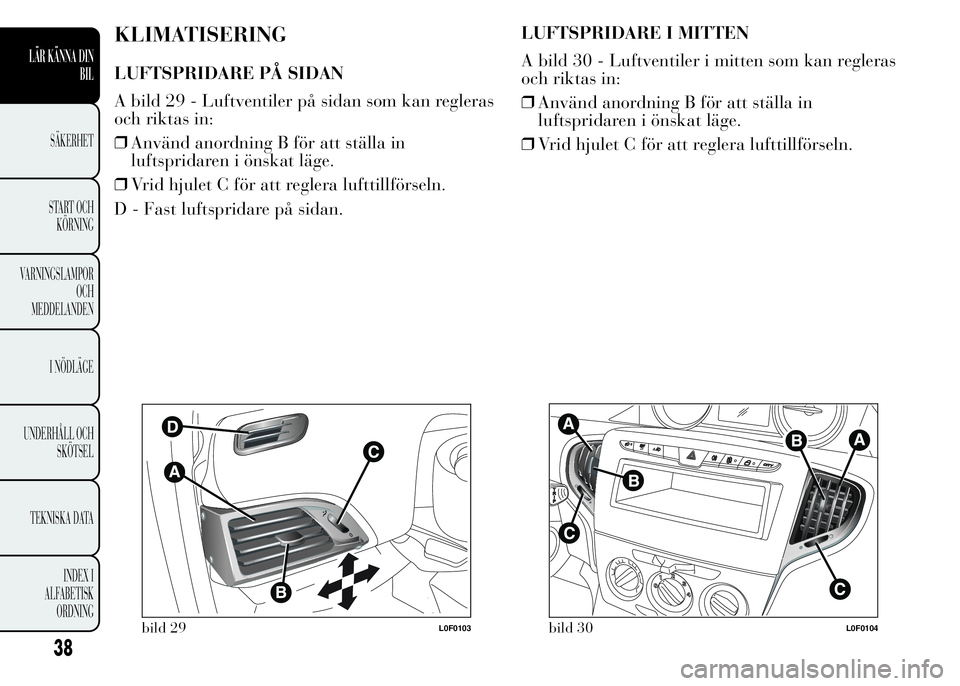

KLIMATISERING
LUFTSPRIDARE PÅ SIDAN
A bild 29 - Luftventiler på sidan som kan regleras
och riktas in:
❒Använd anordning B för att ställa in
luftspridaren i önskat läge.
❒Vrid hjulet C för att reglera lufttillförseln.
D - Fast luftspridare på sidan.LUFTSPRIDARE I MITTEN
A bild 30 - Luftventiler i mitten som kan regleras
och riktas in:
❒Använd anordning B för att ställa in
luftspridaren i önskat läge.
❒Vrid hjulet C för att reglera lufttillförseln.
bild 29L0F0103bild 30L0F0104
38
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

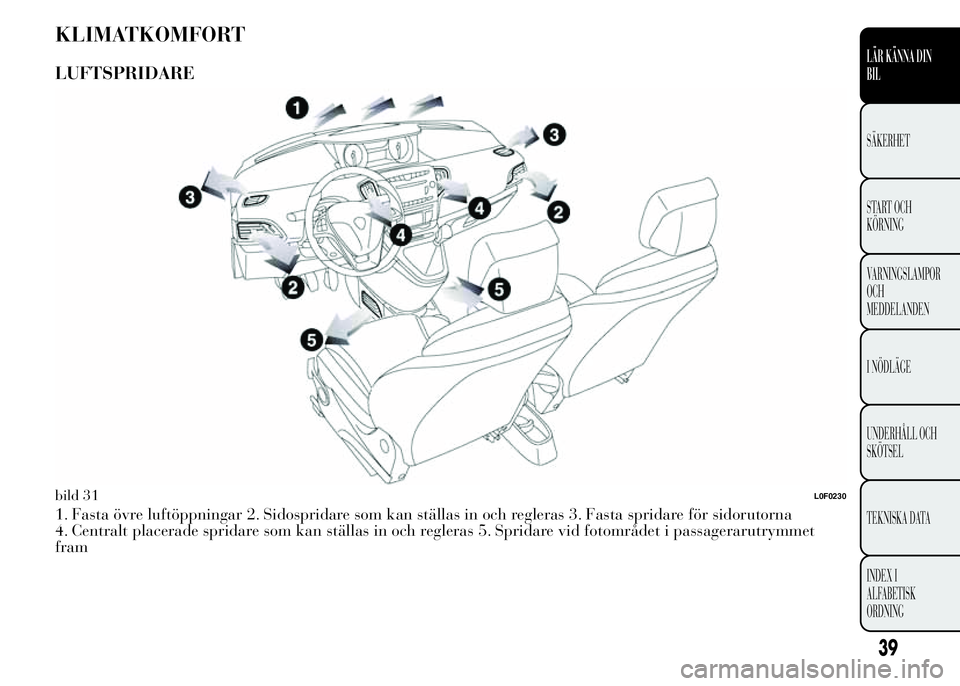

KLIMATKOMFORT
LUFTSPRIDARE
1. Fasta övre luftöppningar 2. Sidospridare som kan ställas in och regleras 3. Fasta spridare för sidorutorna
4. Centralt placerade spridare som kan ställas in och regleras 5. Spridare vid fotområdet i passagerarutrymmet
fram
bild 31L0F0230
39
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

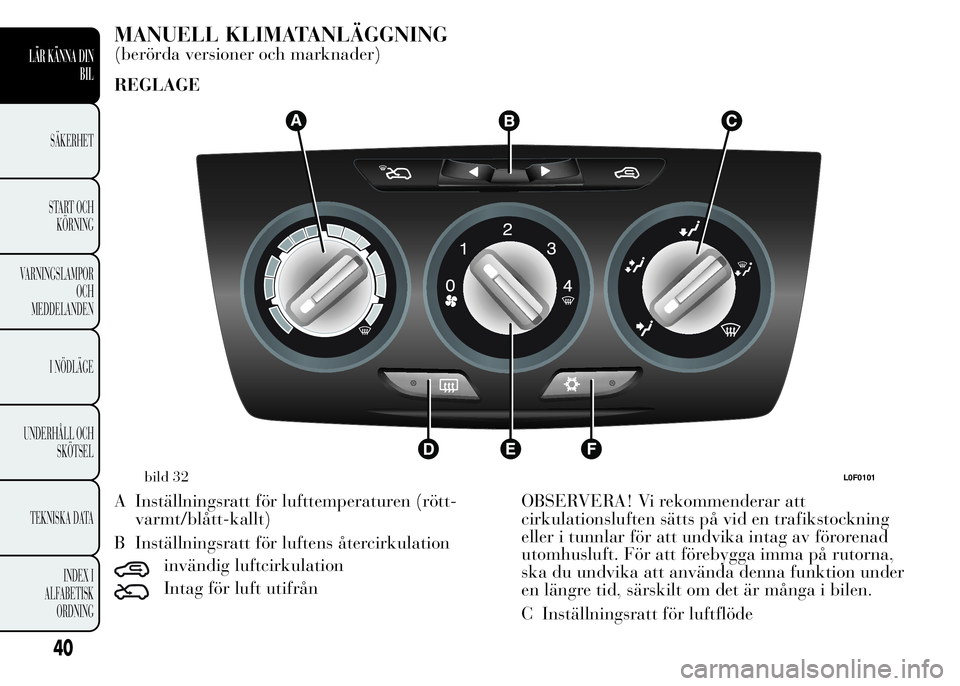

MANUELL KLIMATANLÄGGNING
(berörda versioner och marknader)
REGLAGE
A Inställningsratt för lufttemperaturen (rött-
varmt/blått-kallt)
B Inställningsratt för luftens återcirkulation
invändig luftcirkulation
Intag för luft utifrånOBSERVERA! Vi rekommenderar att
cirkulationsluften sätts på vid en trafikstockning
eller i tunnlar för att undvika intag av förorenad
utomhusluft. För att förebygga imma på rutorna,
ska du undvika att använda denna funktion under
en längre tid, särskilt om det är många i bilen.
C Inställningsratt för luftflöde
bild 32L0F0101
40
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

Inriktad mot kroppen och sidorutorna.
Inriktad mot kroppen, sidorutorna och
fötterna.
Inriktad endast mot fötterna.
Inriktad mot fötterna och vindrutan.
Inriktad enbart mot vindrutan.
D Knapp för att sätta på/stänga av den
eluppvärmda bakrutan
Aktiveringen signaleras genom att lysdioden tänds
på knappen.
För att spara på batteriet är eluppvärmningen
kopplad till en timer som automatiskt stänger av
funktionen efter cirka 20 minuter.
E Manöverratt för att reglera fläkthastighetenNoteringFör att avbryta luftflödet som kommer
ut ur munstyckena ska inställningsratten ställas
på 0.
F Knapp för att sätta på/ och stänga av
klimatanläggningens kompressor Om du
trycker in inställningsratten aktiveras
klimatanläggningen. Samtidigt tänds lysdioden
på ratten. Denna åtgärd ger en snabbare effekt
för passagerarutrymmets avkylning.
41
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

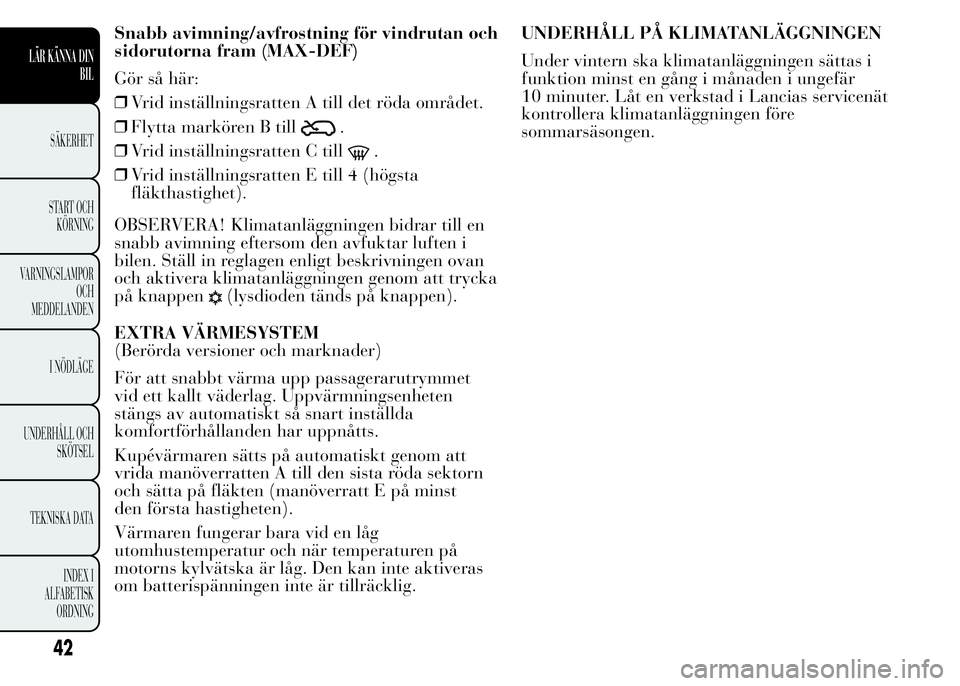

Snabb avimning/avfrostning för vindrutan och
sidorutorna fram (MAX-DEF)
Gör så här:
❒Vrid inställningsratten A till det röda området.
❒Flytta markören B till
.
❒Vrid inställningsratten C till
.
❒Vrid inställningsratten E till 4 (högsta
fläkthastighet).
OBSERVERA! Klimatanläggningen bidrar till en
snabb avimning eftersom den avfuktar luften i
bilen. Ställ in reglagen enligt beskrivningen ovan
och aktivera klimatanläggningen genom att trycka
på knappen
(lysdioden tänds på knappen).
EXTRA VÄRMESYSTEM
(Berörda versioner och marknader)
För att snabbt värma upp passagerarutrymmet
vid ett kallt väderlag. Uppvärmningsenheten
stängs av automatiskt så snart inställda
komfortförhållanden har uppnåtts.
Kupévärmaren sätts på automatiskt genom att
vrida manöverratten A till den sista röda sektorn
och sätta på fläkten (manöverratt E på minst
den första hastigheten).
Värmaren fungerar bara vid en låg
utomhustemperatur och när temperaturen på
motorns kylvätska är låg. Den kan inte aktiveras
om batterispänningen inte är tillräcklig.UNDERHÅLL PÅ KLIMATANLÄGGNINGEN
Under vintern ska klimatanläggningen sättas i
funktion minst en gång i månaden i ungefär
10 minuter. Låt en verkstad i Lancias servicenät
kontrollera klimatanläggningen före
sommarsäsongen.
42
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

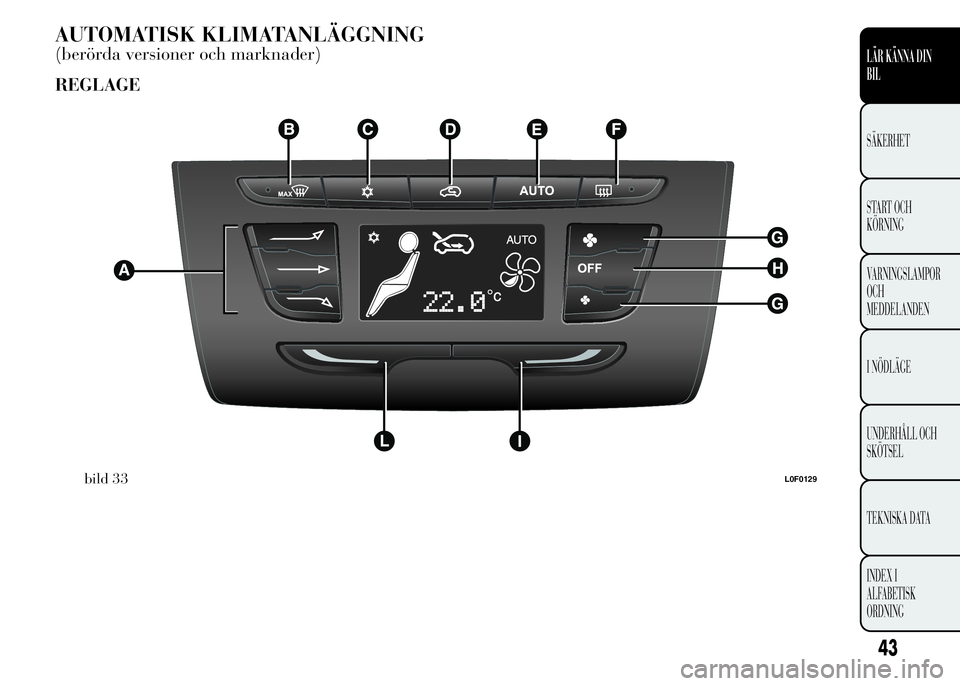

AUTOMATISK KLIMATANLÄGGNING
(berörda versioner och marknader)
REGLAGE
bild 33L0F0129
43
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

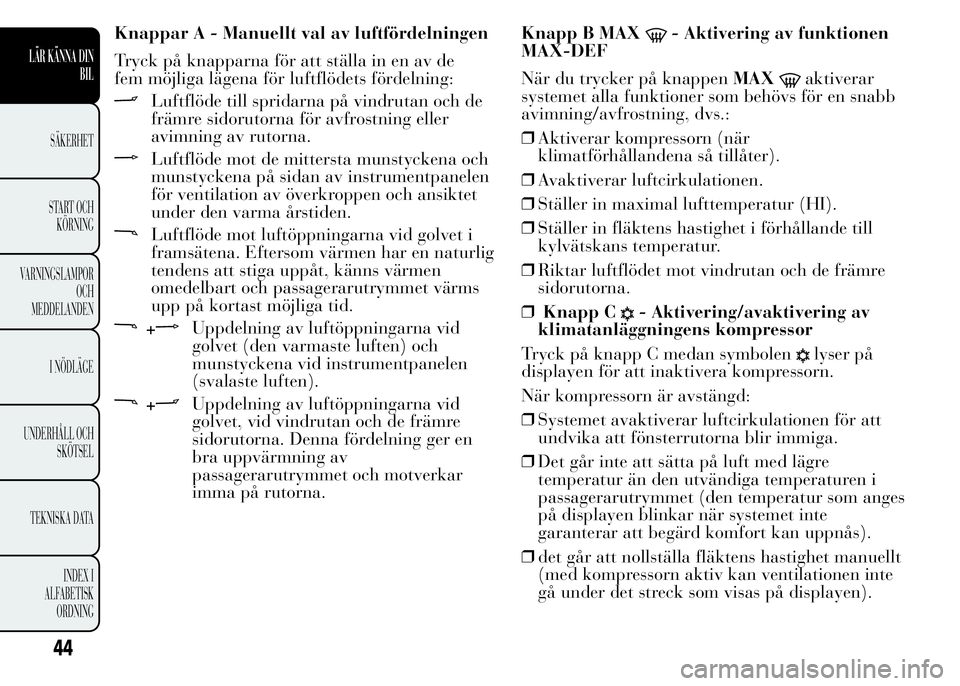

Knappar A - Manuellt val av luftfördelningen
Tryck på knapparna för att ställa in en av de
fem möjliga lägena för luftflödets fördelning:
Luftflöde till spridarna på vindrutan och de
främre sidorutorna för avfrostning eller
avimning av rutorna.
Luftflöde mot de mittersta munstyckena och
munstyckena på sidan av instrumentpanelen
för ventilation av överkroppen och ansiktet
under den varma årstiden.
Luftflöde mot luftöppningarna vid golvet i
framsätena. Eftersom värmen har en naturlig
tendens att stiga uppåt, känns värmen
omedelbart och passagerarutrymmet värms
upp på kortast möjliga tid.
+Uppdelning av luftöppningarna vid
golvet (den varmaste luften) och
munstyckena vid instrumentpanelen
(svalaste luften).
+Uppdelning av luftöppningarna vid
golvet, vid vindrutan och de främre
sidorutorna. Denna fördelning ger en
bra uppvärmning av
passagerarutrymmet och motverkar
imma på rutorna.Knapp B MAX
- Aktivering av funktionen
MAX-DEF
När du trycker på knappenMAX
aktiverar
systemet alla funktioner som behövs för en snabb
avimning/avfrostning, dvs.:
❒Aktiverar kompressorn (när
klimatförhållandena så tillåter).
❒Avaktiverar luftcirkulationen.
❒Ställer in maximal lufttemperatur (HI).
❒Ställer in fläktens hastighet i förhållande till
kylvätskans temperatur.
❒Riktar luftflödet mot vindrutan och de främre
sidorutorna.
❒Knapp C
- Aktivering/avaktivering av
klimatanläggningens kompressor
Tryck på knapp C medan symbolen
lyser på
displayen för att inaktivera kompressorn.
När kompressorn är avstängd:
❒Systemet avaktiverar luftcirkulationen för att
undvika att fönsterrutorna blir immiga.
❒Det går inte att sätta på luft med lägre
temperatur än den utvändiga temperaturen i
passagerarutrymmet (den temperatur som anges
på displayen blinkar när systemet inte
garanterar att begärd komfort kan uppnås).
❒det går att nollställa fläktens hastighet manuellt
(med kompressorn aktiv kan ventilationen inte
gå under det streck som visas på displayen).
