2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

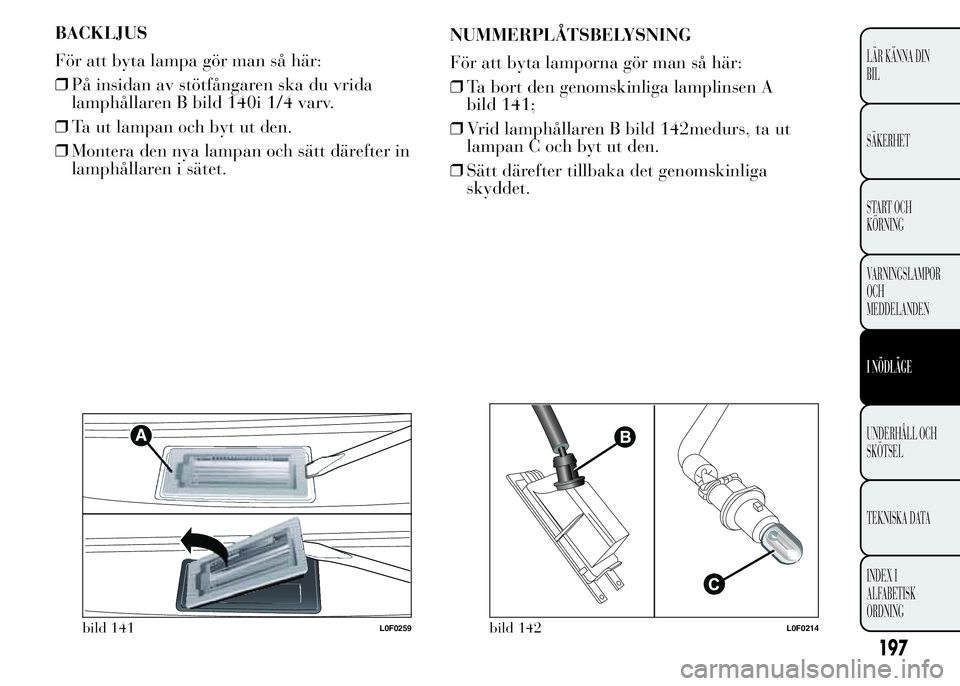

BACKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren B bild 140i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒Ta bort den genomskinliga lamplinsen A
bild 141;
❒Vrid lamphållaren B bild 142medurs, ta ut
lampan C och byt ut den.
❒Sätt därefter tillbaka det genomskinliga
skyddet.
bild 141L0F0259bild 142L0F0214
197
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

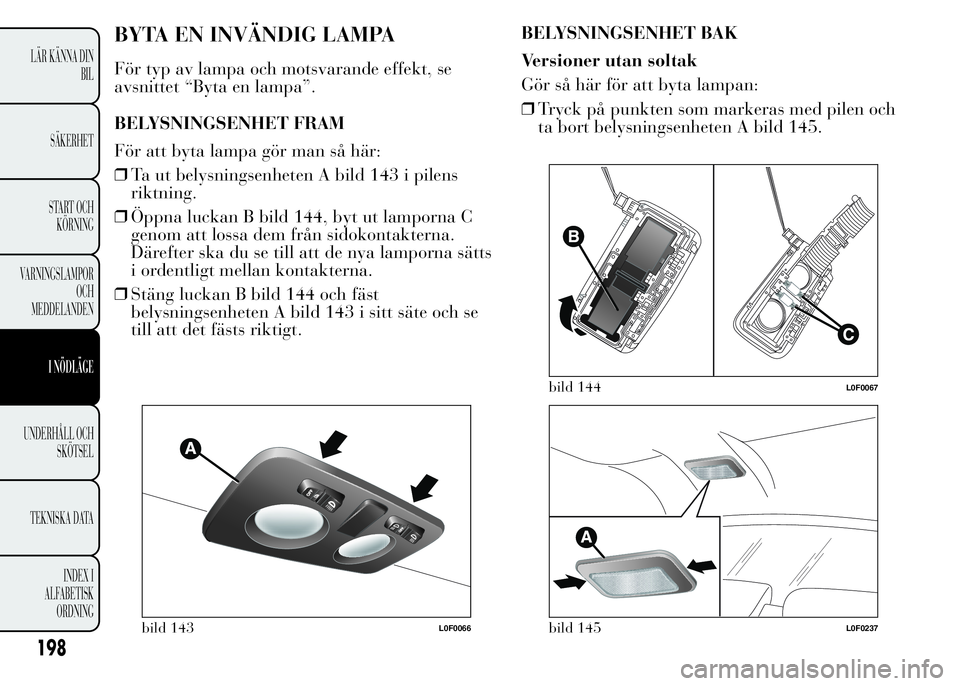

BYTA EN INVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se
avsnittet “Byta en lampa”.
BELYSNINGSENHET FRAM
För att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 143 i pilens
riktning.
❒Öppna luckan B bild 144, byt ut lamporna C
genom att lossa dem från sidokontakterna.
Därefter ska du se till att de nya lamporna sätts
i ordentligt mellan kontakterna.
❒Stäng luckan B bild 144 och fäst
belysningsenheten A bild 143 i sitt säte och se
till att det fästs riktigt.BELYSNINGSENHET BAK
Versioner utan soltak
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 145.
bild 143L0F0066
bild 144L0F0067
bild 145L0F0237
198
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

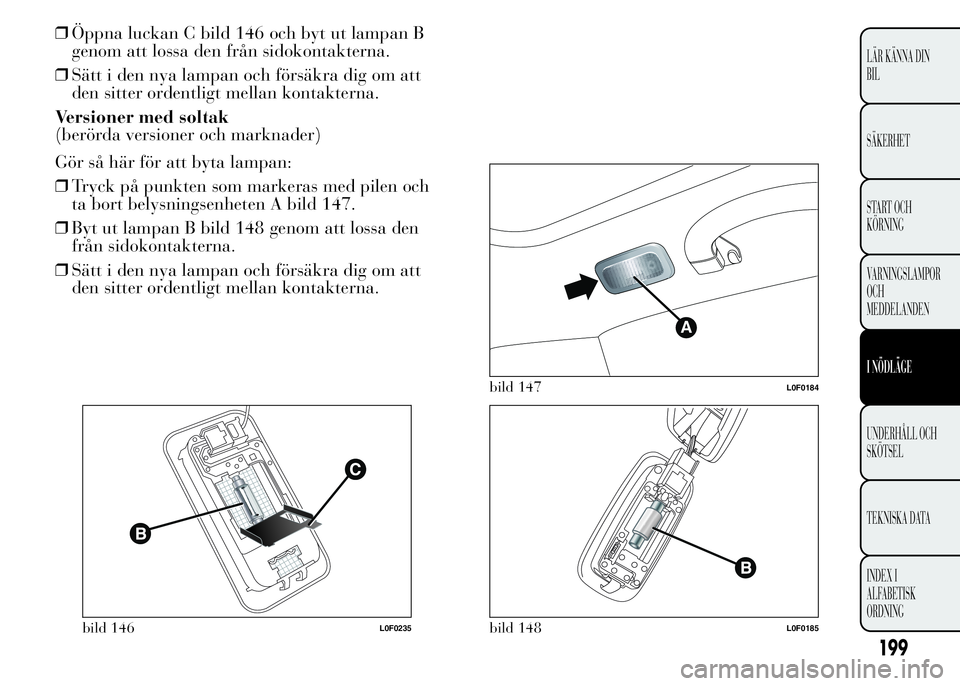

❒Öppna luckan C bild 146 och byt ut lampan B
genom att lossa den från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
Versioner med soltak
(berörda versioner och marknader)
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 147.
❒Byt ut lampan B bild 148 genom att lossa den
från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
bild 146L0F0235
A
bild 147L0F0184
bild 148L0F0185
199
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

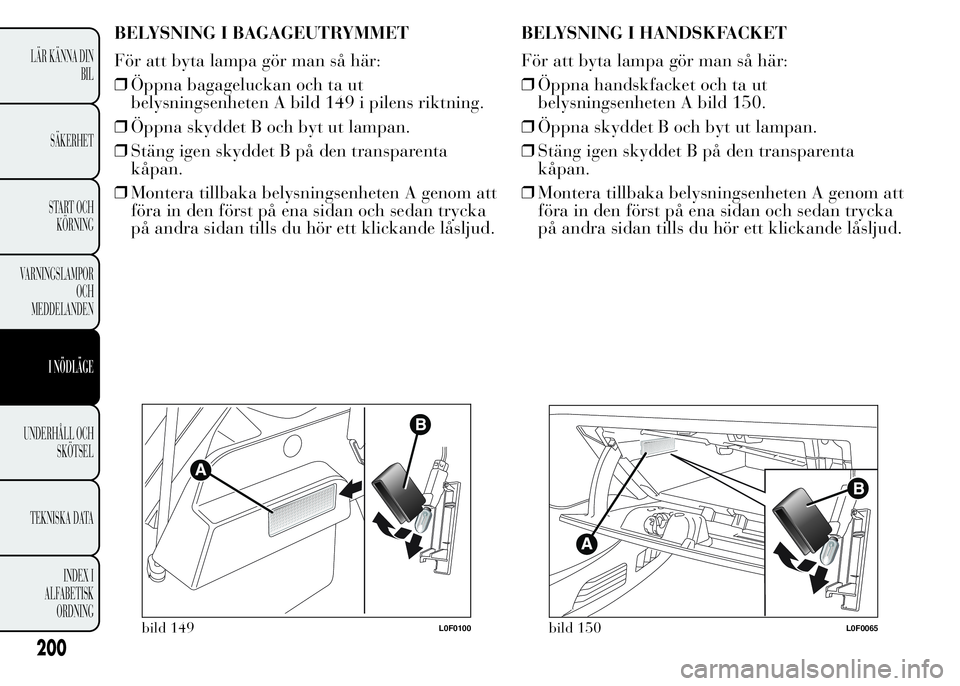

BELYSNING I BAGAGEUTRYMMET
För att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut
belysningsenheten A bild 149 i pilens riktning.
❒Öppna skyddet B och byt ut lampan.
❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.BELYSNING I HANDSKFACKET
För att byta lampa gör man så här:
❒Öppna handskfacket och ta ut
belysningsenheten A bild 150.
❒Öppna skyddet B och byt ut lampan.
❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.
bild 149L0F0100bild 150L0F0065
200
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

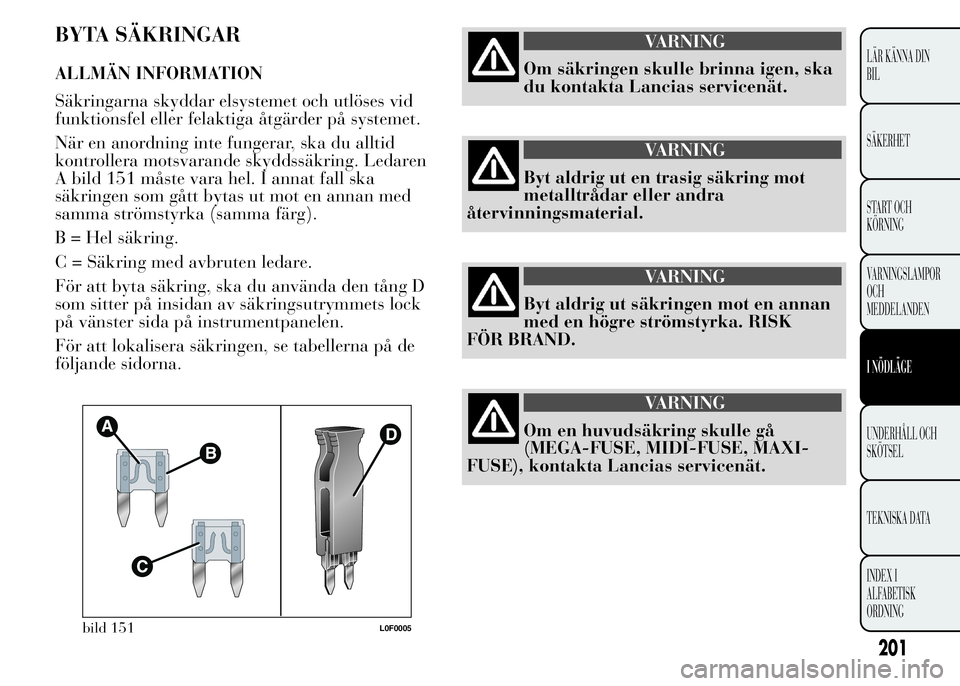

BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elsystemet och utlöses vid
funktionsfel eller felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid
kontrollera motsvarande skyddssäkring. Ledaren
A bild 151 måste vara hel. I annat fall ska
säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B = Hel säkring.
C = Säkring med avbruten ledare.
För att byta säkring, ska du använda den tång D
som sitter på insidan av säkringsutrymmets lock
på vänster sida på instrumentpanelen.
För att lokalisera säkringen, se tabellerna på de
följande sidorna.
VARNING
Om säkringen skulle brinna igen, ska
du kontakta Lancias servicenät.
VARNING
Byt aldrig ut en trasig säkring mot
metalltrådar eller andra
återvinningsmaterial.
VARNING
Byt aldrig ut säkringen mot en annan
med en högre strömstyrka. RISK
FÖR BRAND.
VARNING
Om en huvudsäkring skulle gå
(MEGA-FUSE, MIDI-FUSE, MAXI-
FUSE), kontakta Lancias servicenät.
bild 151L0F0005
201
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

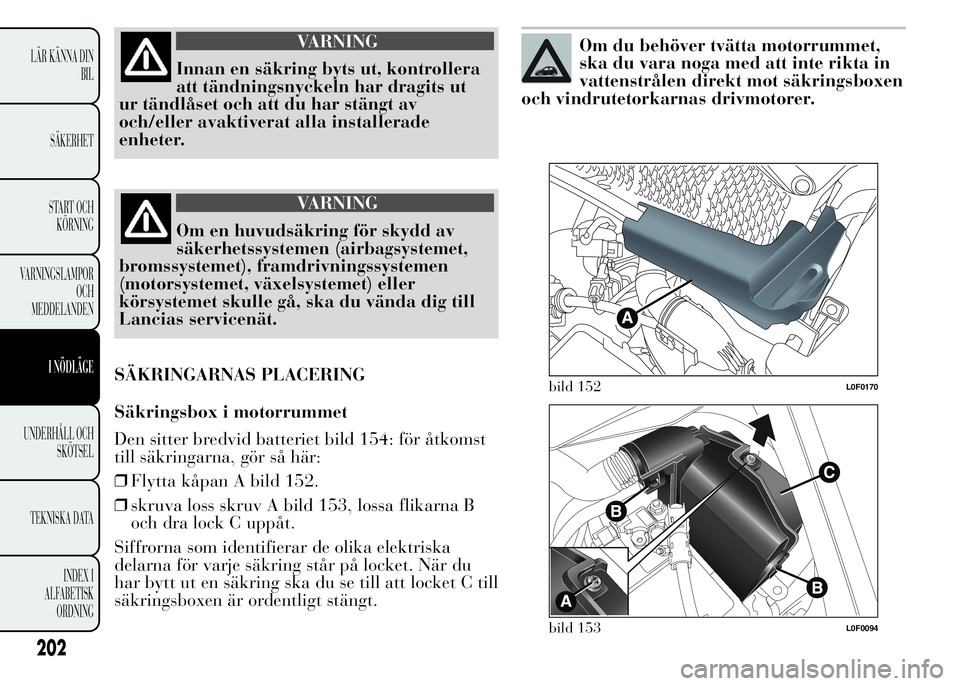

VARNING
Innan en säkring byts ut, kontrollera
att tändningsnyckeln har dragits ut
ur tändlåset och att du har stängt av
och/eller avaktiverat alla installerade
enheter.
VARNING
Om en huvudsäkring för skydd av
säkerhetssystemen (airbagsystemet,
bromssystemet), framdrivningssystemen
(motorsystemet, växelsystemet) eller
körsystemet skulle gå, ska du vända dig till
Lancias servicenät.
SÄKRINGARNAS PLACERING

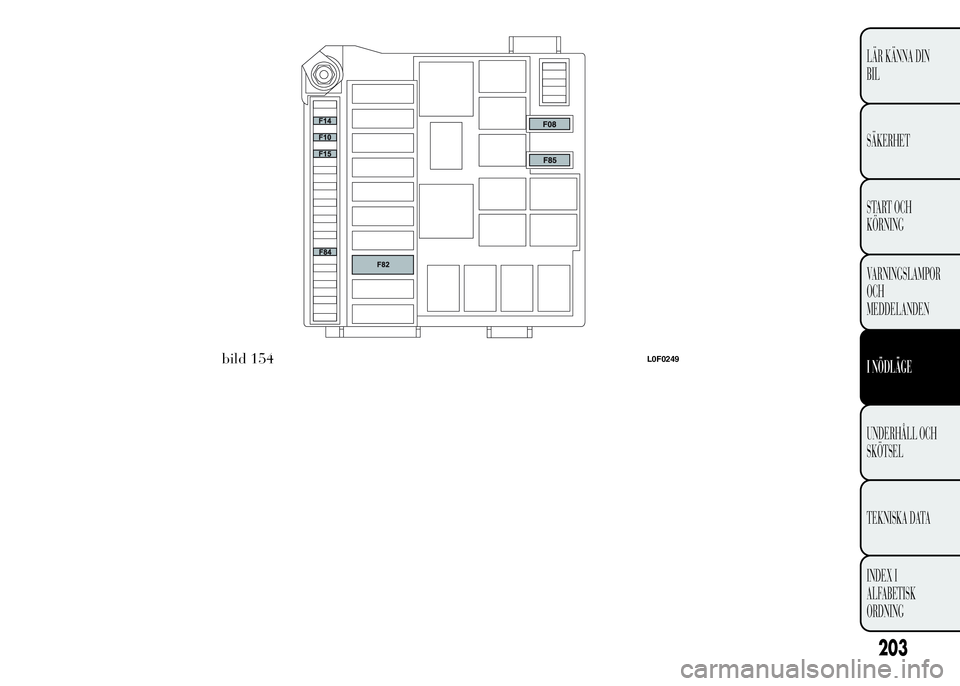

Säkringsbox i motorrummet
Den sitter bredvid batteriet bild 154: för åtkomst
till säkringarna, gör så här:
❒Flytta kåpan A bild 152.
❒skruva loss skruv A bild 153, lossa flikarna B
och dra lock C uppåt.
Siffrorna som identifierar de olika elektriska
delarna för varje säkring står på locket. När du
har bytt ut en säkring ska du se till att locket C till
säkringsboxen är ordentligt stängt.
Om du behöver tvätta motorrummet,
ska du vara noga med att inte rikta in
vattenstrålen direkt mot säkringsboxen
och vindrutetorkarnas drivmotorer.
bild 152L0F0170
bild 153L0F0094
202
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

bild 154L0F0249
203
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

bild 155L0F0248
204
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

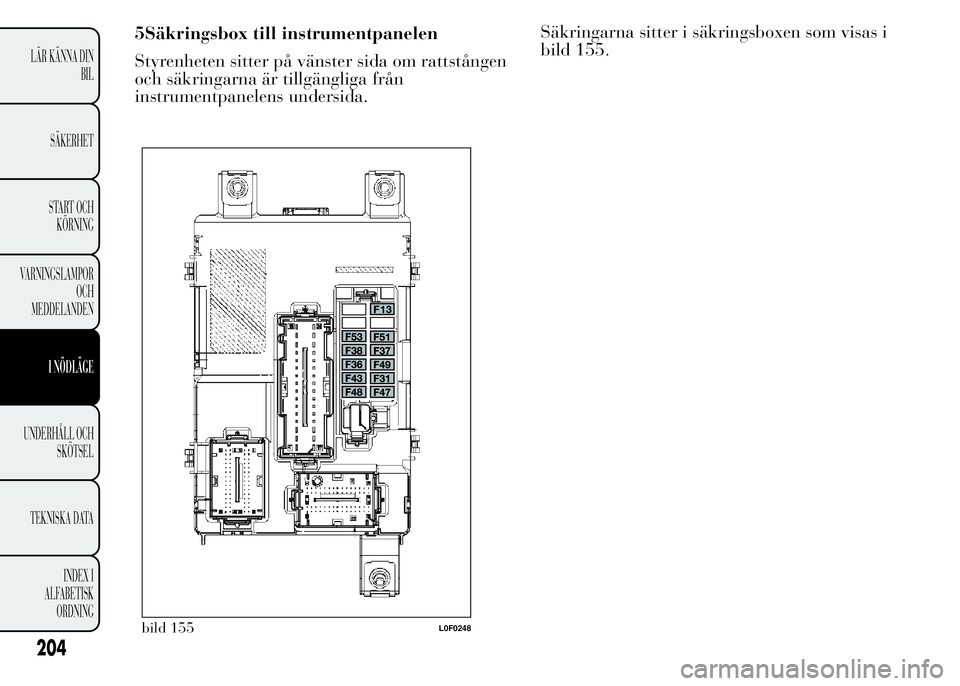

5Säkringsbox till instrumentpanelen
Styrenheten sitter på vänster sida om rattstången
och säkringarna är tillgängliga från
instrumentpanelens undersida.Säkringarna sitter i säkringsboxen som visas i
bild 155.
