2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

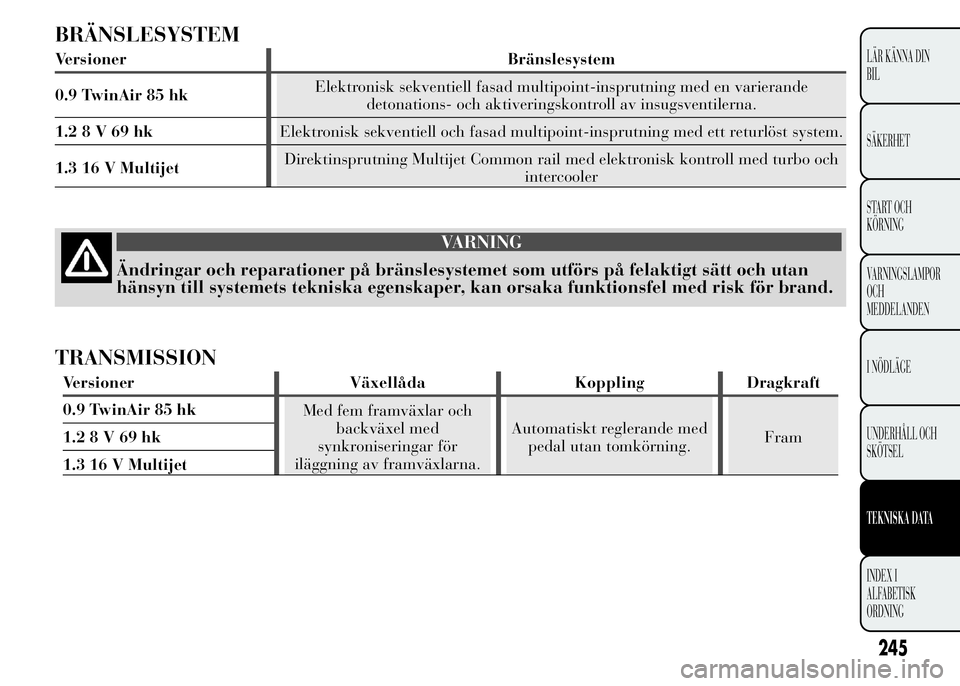

BRÄNSLESYSTEM
Versioner Bränslesystem
0.9 TwinAir 85 hkElektronisk sekventiell fasad multipoint-insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.28V69hkElektronisk sekventiell och fasad multipoint-insprutning med ett returlöst system.
1.3 16 V MultijetDirektinsprutning Multijet Common rail med elektronisk kontroll med turbo och
intercooler
VARNING
Ändringar och reparationer på bränslesystemet som utförs på felaktigt sätt och utan
hänsyn till systemets tekniska egenskaper, kan orsaka funktionsfel med risk för brand.
TRANSMISSION
Versioner Växellåda Koppling Dragkraft
0.9 TwinAir 85 hk
Med fem framväxlar och
backväxel med
synkroniseringar för
iläggning av framväxlarna.Automatiskt reglerande med
pedal utan tomkörning.Fram 1.28V69hk
1.3 16 V Multijet
245
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

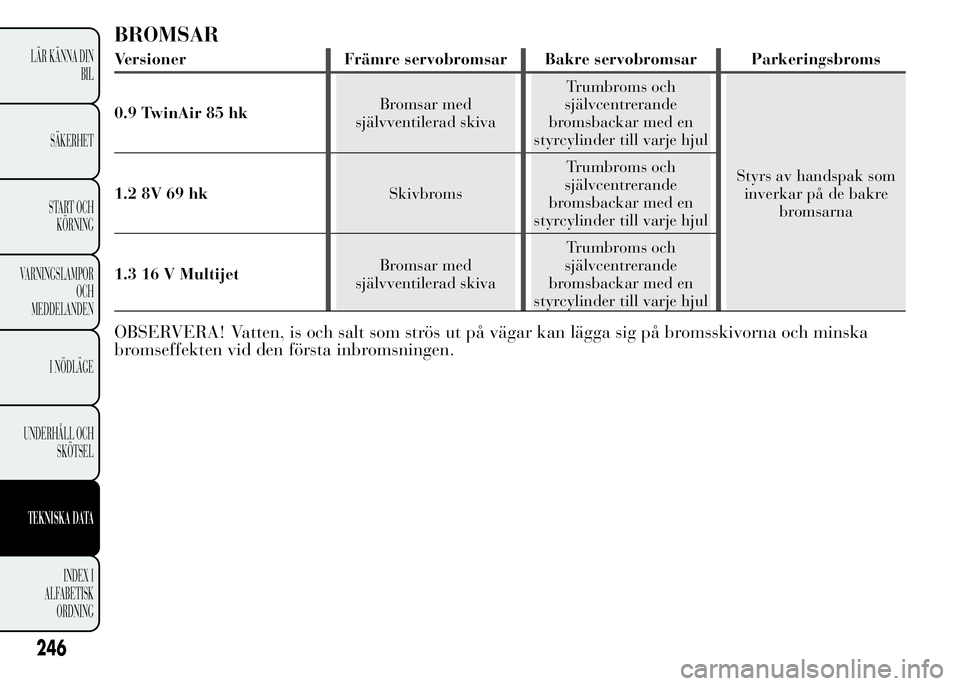

BROMSAR
Versioner Främre servobromsar Bakre servobromsar Parkeringsbroms
0.9 TwinAir 85 hkBromsar med
självventilerad skivaTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
Styrs av handspak som
inverkar på de bakre
bromsarna 1.2 8V 69 hkSkivbromsTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
1.3 16 V MultijetBromsar med
självventilerad skivaTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska
bromseffekten vid den första inbromsningen.
246
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

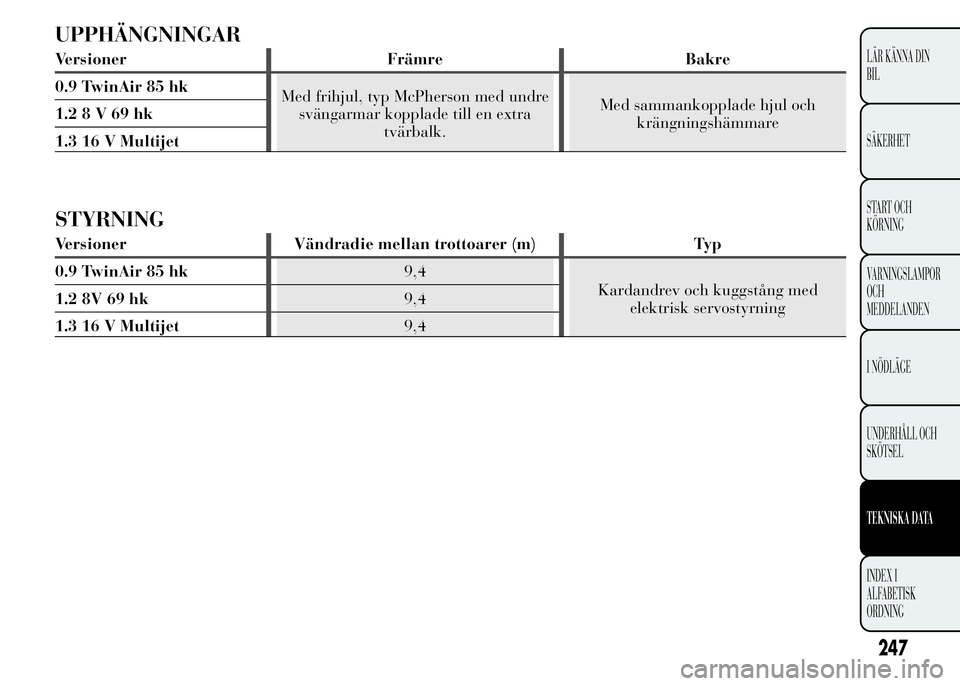

UPPHÄNGNINGAR
Versioner Främre Bakre
0.9 TwinAir 85 hk
Med frihjul, typ McPherson med undre
svängarmar kopplade till en extra
tvärbalk.Med sammankopplade hjul och
krängningshämmare 1.28V69hk
1.3 16 V Multijet
STYRNING
Versioner Vändradie mellan trottoarer (m) Typ
0.9 TwinAir 85 hk9,4
Kardandrev och kuggstång med
elektrisk servostyrning 1.2 8V 69 hk9,4
1.3 16 V Multijet9,4
247
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

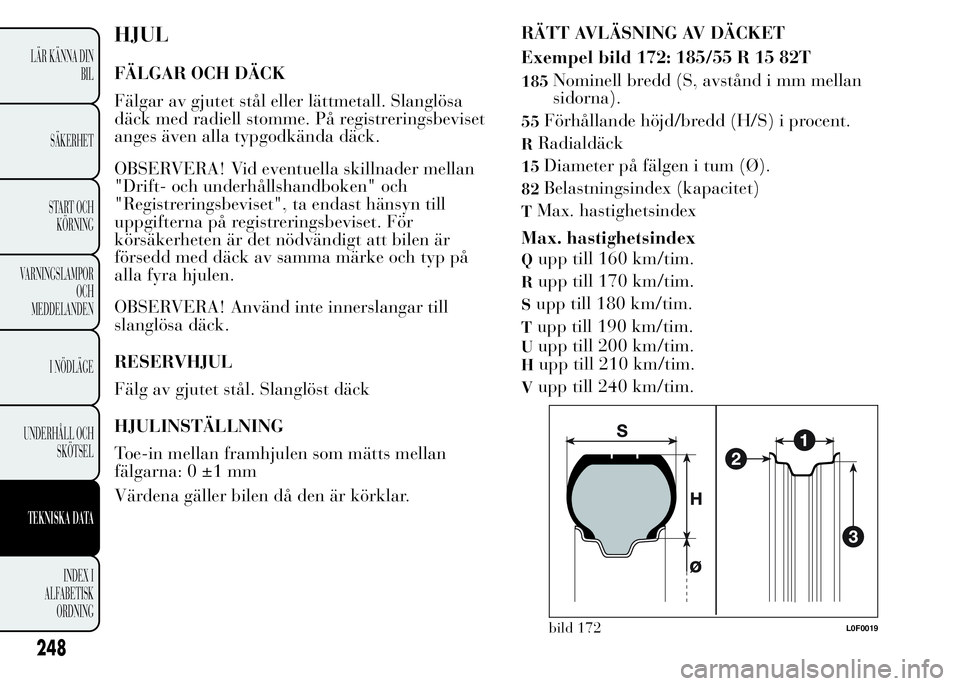

HJUL
FÄLGAR OCH DÄCK
Fälgar av gjutet stål eller lättmetall. Slanglösa
däck med radiell stomme. På registreringsbeviset
anges även alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader mellan
"Drift- och underhållshandboken" och
"Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset. För
körsäkerheten är det nödvändigt att bilen är
försedd med däck av samma märke och typ på
alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till
slanglösa däck.
RESERVHJUL
Fälg av gjutet stål. Slanglöst däck
HJULINSTÄLLNING
Toe-in mellan framhjulen som mätts mellan
fälgarna: 0 ±1 mm
Värdena gäller bilen då den är körklar.RÄTT AVLÄSNING AV DÄCKET
Exempel bild 172: 185/55 R 15 82T185Nominell bredd (S, avstånd i mm mellan
sidorna).
55Förhållande höjd/bredd (H/S) i procent.
RRadialdäck
15Diameter på fälgen i tum (Ø).
82Belastningsindex (kapacitet)
TMax. hastighetsindex
Max. hastighetsindex
Qupp till 160 km/tim.
Rupp till 170 km/tim.
Supp till 180 km/tim.
Tupp till 190 km/tim.
Uupp till 200 km/tim.
bild 172L0F0019
248
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
Hupp till 210 km/tim.
Vupp till 240 km/tim.

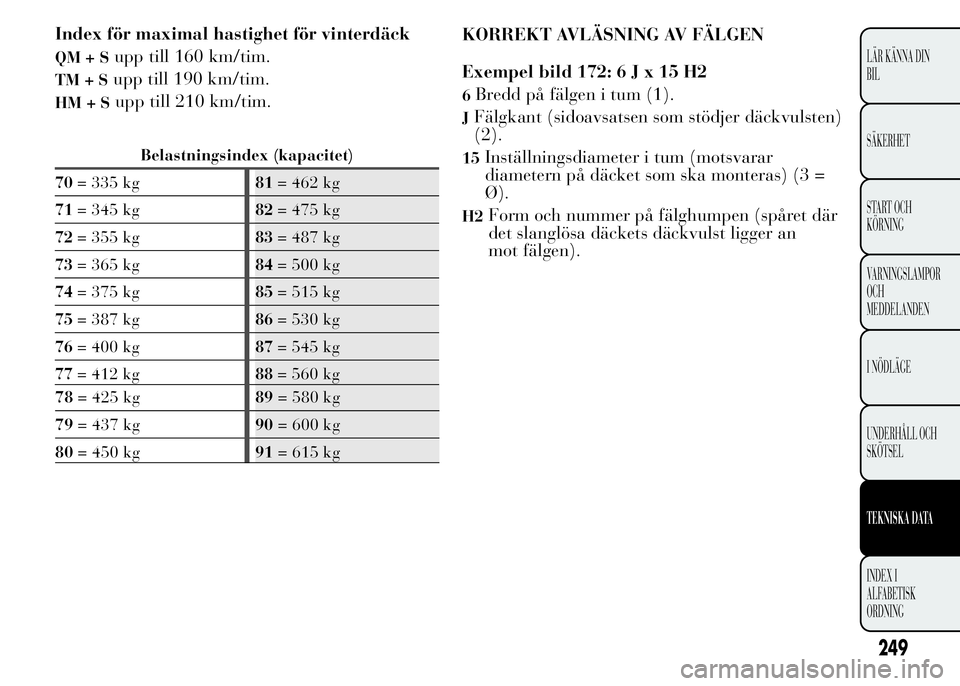

Index för maximal hastighet för vinterdäck
QM+Supp till 160 km/tim.
TM+Supp till 190 km/tim.
HM+Supp till 210 km/tim.
Belastningsindex (kapacitet)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
KORREKT AVLÄSNING AV FÄLGEN
Exempel bild 172:6Jx15H2
6Bredd på fälgen i tum (1).
JFälgkant (sidoavsatsen som stödjer däckvulsten)
(2).
15Inställningsdiameter i tum (motsvarar
diametern på däcket som ska monteras) (3 =
Ø).
H2Form och nummer på fälghumpen (spåret där
det slanglösa däckets däckvulst ligger an
mot fälgen).
249
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

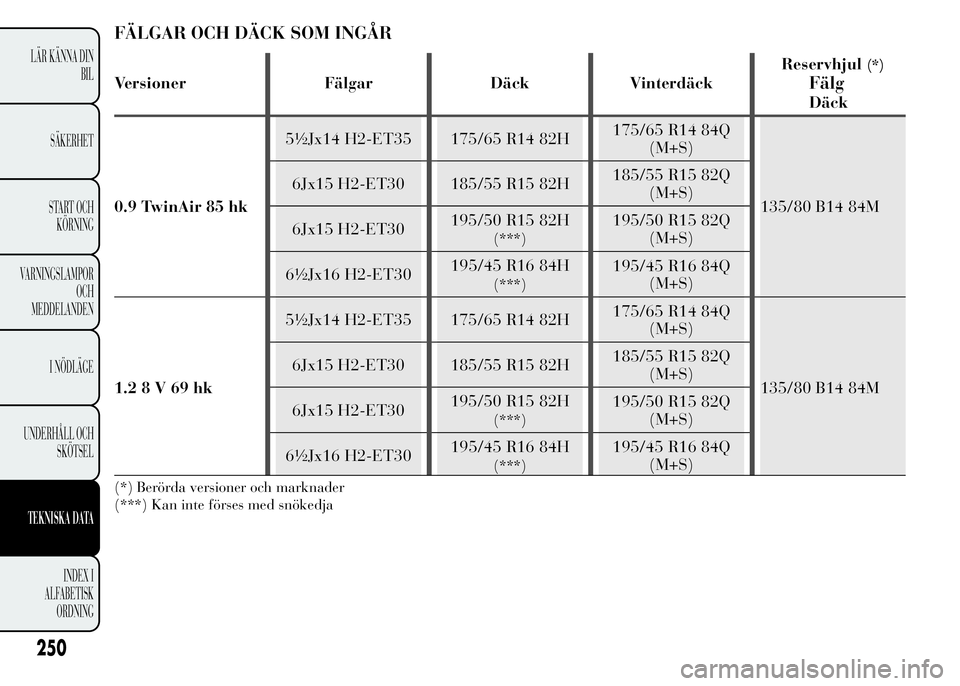

FÄLGAR OCH DÄCK SOM INGÅR
Versioner Fälgar Däck VinterdäckReservhjul
(*)
Fälg
Däck
0.9 TwinAir 85 hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.28V69hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Berörda versioner och marknader
(***) Kan inte förses med snökedja
250
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

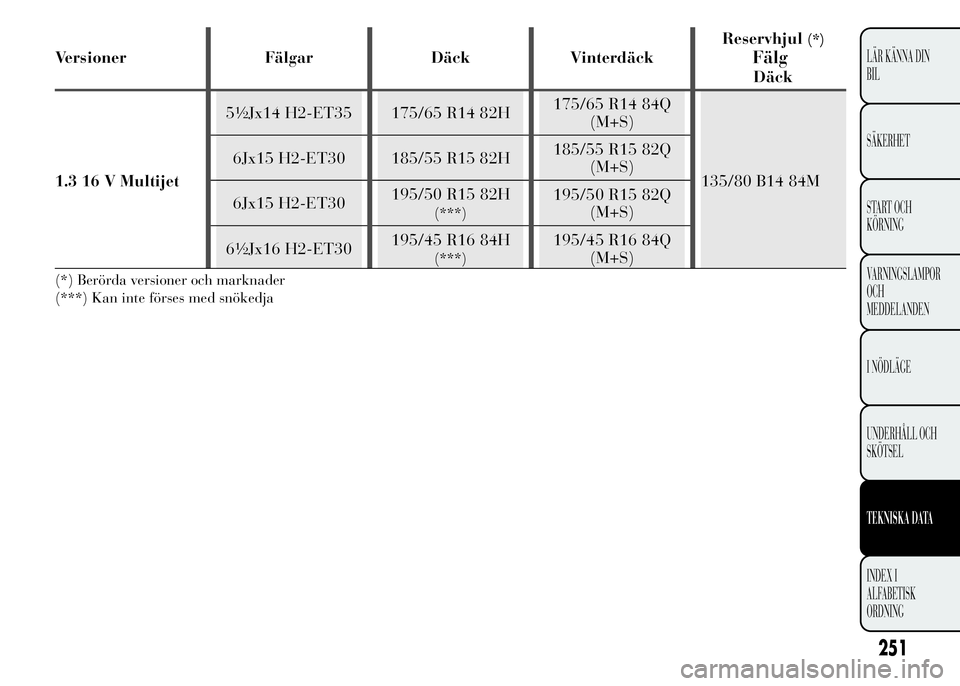

Versioner Fälgar Däck VinterdäckReservhjul
(*)
Fälg
Däck
1.3 16 V Multijet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Berörda versioner och marknader
(***) Kan inte förses med snökedja
251
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

KALLT DÄCKTRYCK (bar)
Om däcket är varmt ska trycket vara +0,3 bar över föreskrivet värde.
Upprepa dock kontrollen av korrekt värde med kallt däck.
DäckUtan belastning och med
medelhög belastningMed full belastning
Reservhjul(*)
Fram Bak Fram Bak
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Berörda versioner och marknader
