2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

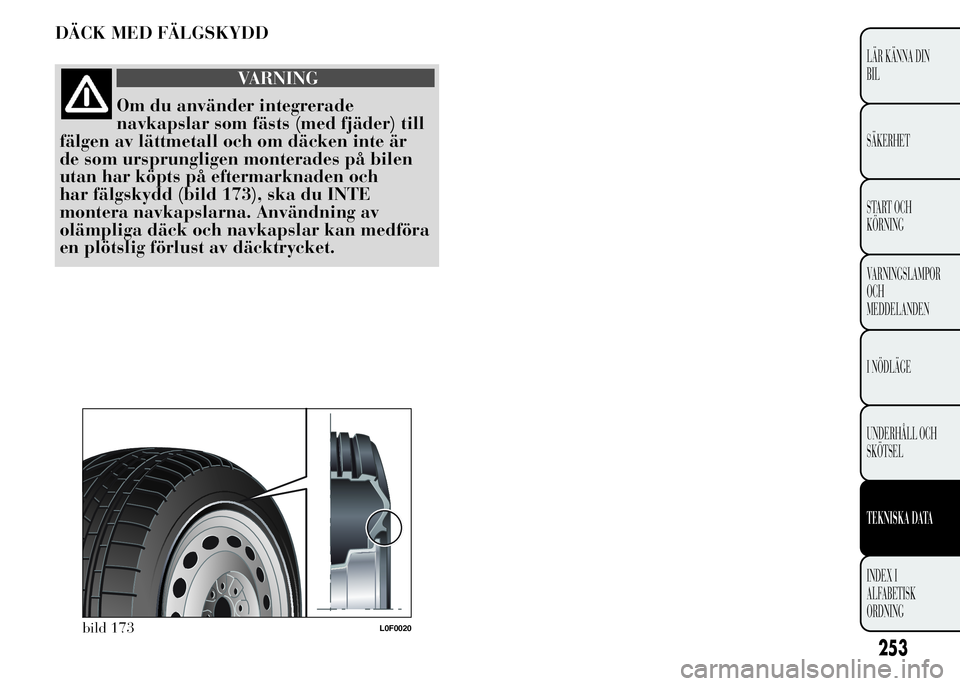

DÄCK MED FÄLGSKYDD
VARNING
Om du använder integrerade
navkapslar som fästs (med fjäder) till
fälgen av lättmetall och om däcken inte är
de som ursprungligen monterades på bilen
utan har köpts på eftermarknaden och
har fälgskydd (bild 173), ska du INTE
montera navkapslarna. Användning av
olämpliga däck och navkapslar kan medföra
en plötslig förlust av däcktrycket.
bild 173L0F0020
253
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

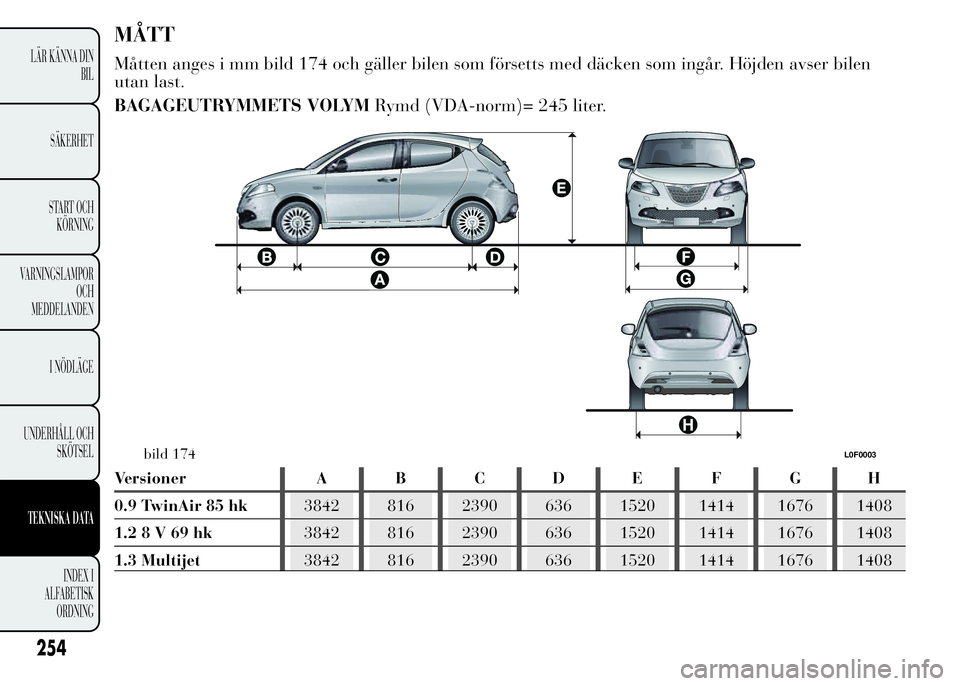

MÅTT
Måtten anges i mm bild 174 och gäller bilen som försetts med däcken som ingår. Höjden avser bilen
utan last.
BAGAGEUTRYMMETS VOLYMRymd (VDA-norm)= 245 liter.
Versioner A B C D E F G H
0.9 TwinAir 85 hk3842 816 2390 636 1520 1414 1676 1408
1.28V69hk3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
bild 174L0F0003
254
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

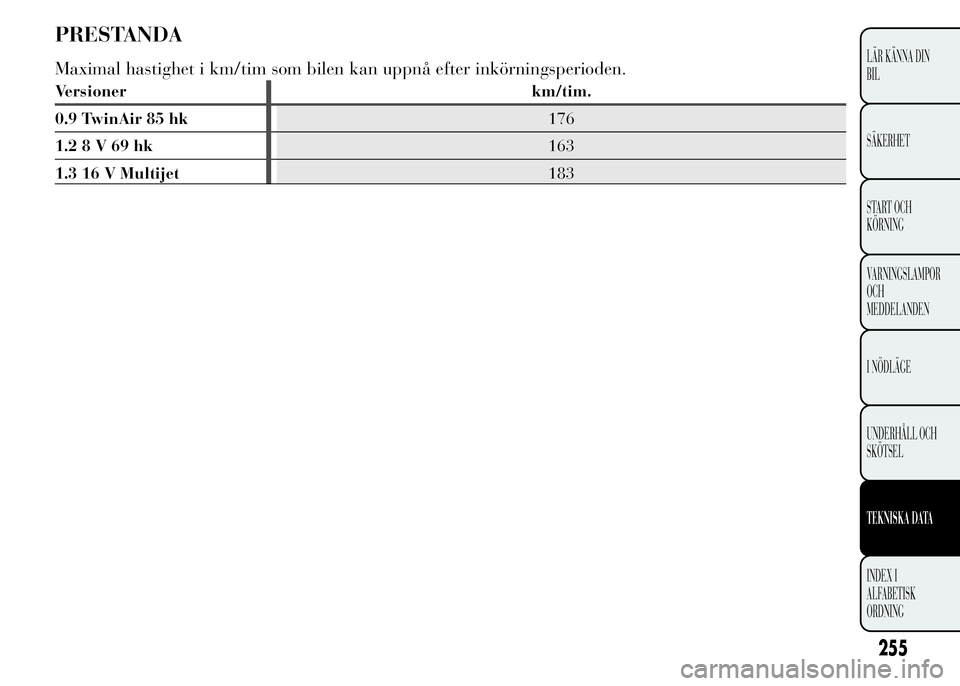

PRESTANDA
Maximal hastighet i km/tim som bilen kan uppnå efter inkörningsperioden.
Versioner km/tim.
0.9 TwinAir 85 hk176
1.28V69hk163
1.3 16 V Multijet183
255
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

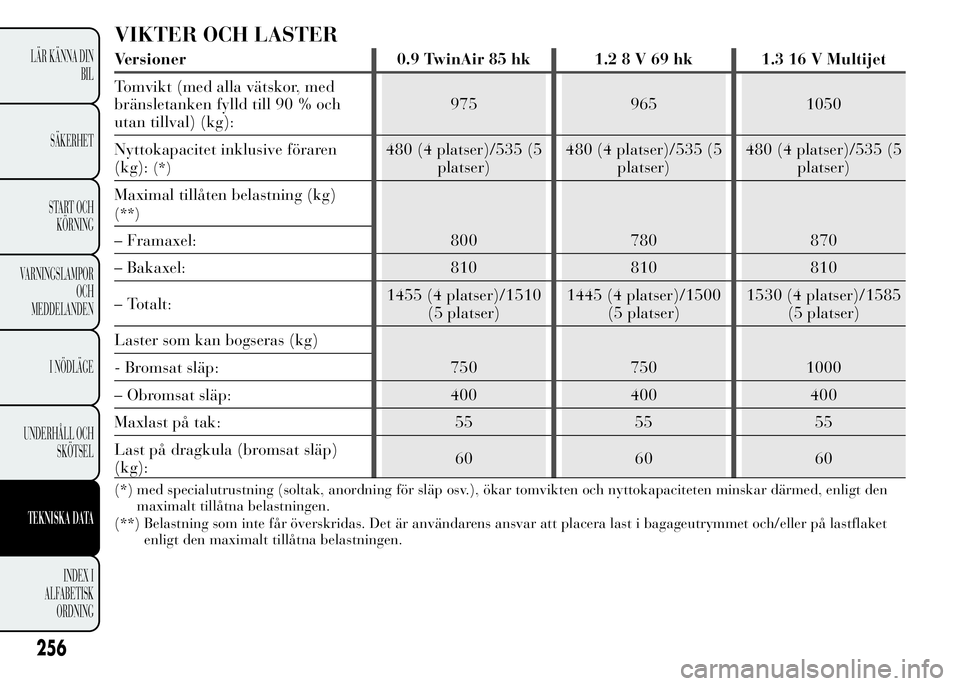

VIKTER OCH LASTER
Versioner 0.9 TwinAir 85 hk 1.28V69hk 1.316VMultijet
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och
utan tillval) (kg):975 965 1050
Nyttokapacitet inklusive föraren
(kg):
(*)
480 (4 platser)/535 (5
platser)480 (4 platser)/535 (5
platser)480 (4 platser)/535 (5
platser)
Maximal tillåten belastning (kg)
(**)
800 780 870 – Framaxel:
– Bakaxel: 810 810 810
– Totalt:1455 (4 platser)/1510
(5 platser)1445 (4 platser)/1500
(5 platser)1530 (4 platser)/1585
(5 platser)
Laster som kan bogseras (kg)
750 750 1000 - Bromsat släp:
– Obromsat släp: 400 400 400
Maxlast på tak: 55 55 55
Last på dragkula (bromsat släp)
(kg):60 60 60
(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den
maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket
enligt den maximalt tillåtna belastningen.
256
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

PÅFYLLNINGAR
Bensinversioner 0.9 TwinAir 85 hk 1.28V69hkFöreskrivna bränslen
och originalsmörjmedel
Bränsletank (liter): 40 40
Blyfri bensin med lägst 95
R.O.N (standard EN228) inklusive en reserv på
(liter):5÷7 5÷7
Motorns kylsystem (liter): 5,3 4,9Blandning av destillerat
vatten och PARAFLU
UP
med 50 %(*)
Motorns oljesump (liter): 2,8 2,5
SELENIA K P.E.
Motorsump och filter
(liter):3,2 2,8
Växellåda/
differentialväxel (liter):1,65 1,65TUTELA
TRANSMISSION
GEARFORCE
Hydraulisk bromskrets
(liter):0,55 0,55 TUTELA TOP 4
Vätskebehållare till
vindrutespolare och
bakrutespolare (liter):2,55 2,5Blandning av vatten och
vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLUUPoch 40 %
destillerat vatten.
257
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

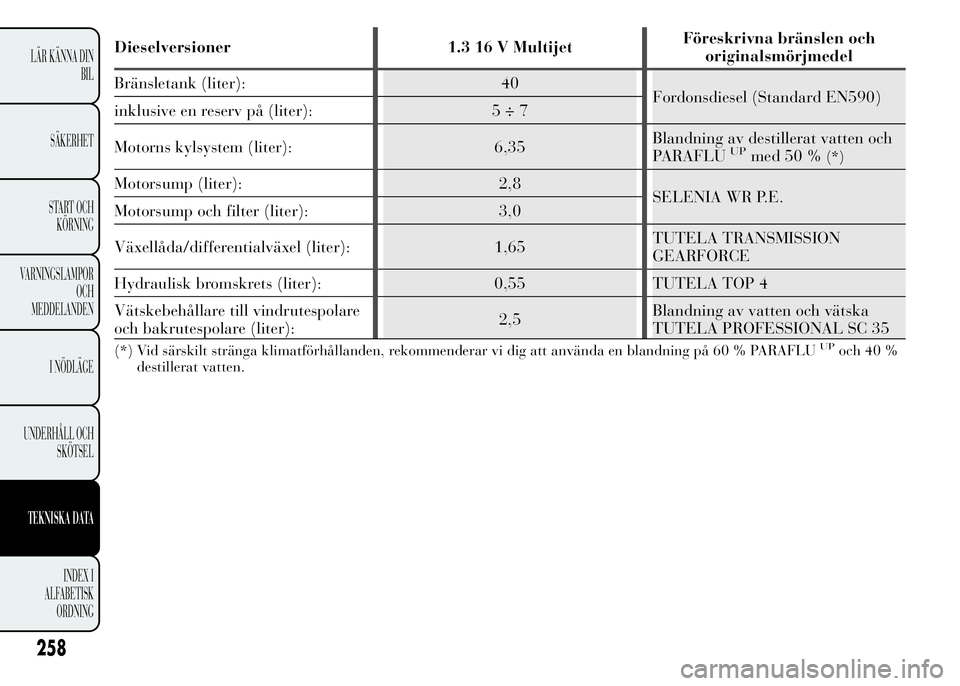

Dieselversioner 1.3 16 V MultijetFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter): 40
Fordonsdiesel (Standard EN590)
inklusive en reserv på (liter): 5 ÷ 7
Motorns kylsystem (liter): 6,35Blandning av destillerat vatten och
PARAFLU
UPmed 50 %(*)
Motorsump (liter): 2,8
SELENIA WR P.E.
Motorsump och filter (liter): 3,0
Växellåda/differentialväxel (liter): 1,65TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets (liter): 0,55 TUTELA TOP 4
Vätskebehållare till vindrutespolare
och bakrutespolare (liter):2,5Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLUUPoch 40 %
destillerat vatten.
258
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

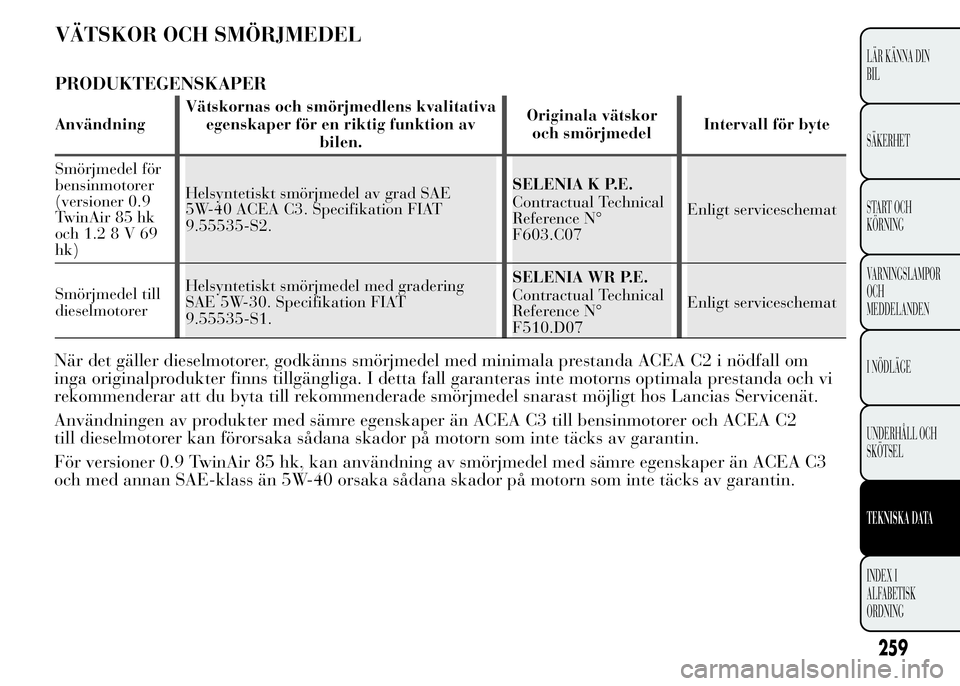

VÄTSKOR OCH SMÖRJMEDEL
PRODUKTEGENSKAPER
AnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av
bilen.Originala vätskor
och smörjmedelIntervall för byte
Smörjmedel för
bensinmotorer
(versioner 0.9
TwinAir 85 hk
och1.28V69
hk)Helsyntetiskt smörjmedel av grad SAE
5W-40 ACEA C3. Specifikation FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N°
F603.C07Enligt serviceschemat
Smörjmedel till
dieselmotorerHelsyntetiskt smörjmedel med gradering
SAE 5W-30. Specifikation FIAT
9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N°
F510.D07Enligt serviceschemat
259
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
När det gäller dieselmotorer, godkänns smörjmedel med minimala prestanda ACEA C2 i nödfall om
inga originalprodukter finns tillgängliga. I detta fall garanteras inte motorns optimala prestanda och vi
rekommenderar att du byta till rekommenderade smörjmedel snarast möjligt hos Lancias Servicenät.
Användningen av produkter med sämre egenskaper än ACEA C3 till bensinmotorer och ACEA C2
till dieselmotorer kan förorsaka sådana skador på motorn som inte täcks av garantin.
För versioner 0.9 TwinAir 85 hk, kan användning av smörjmedel med sämre egenskaper än ACEA C3
och med annan SAE-klass än 5W-40 orsaka sådana skador på motorn som inte täcks av garantin.

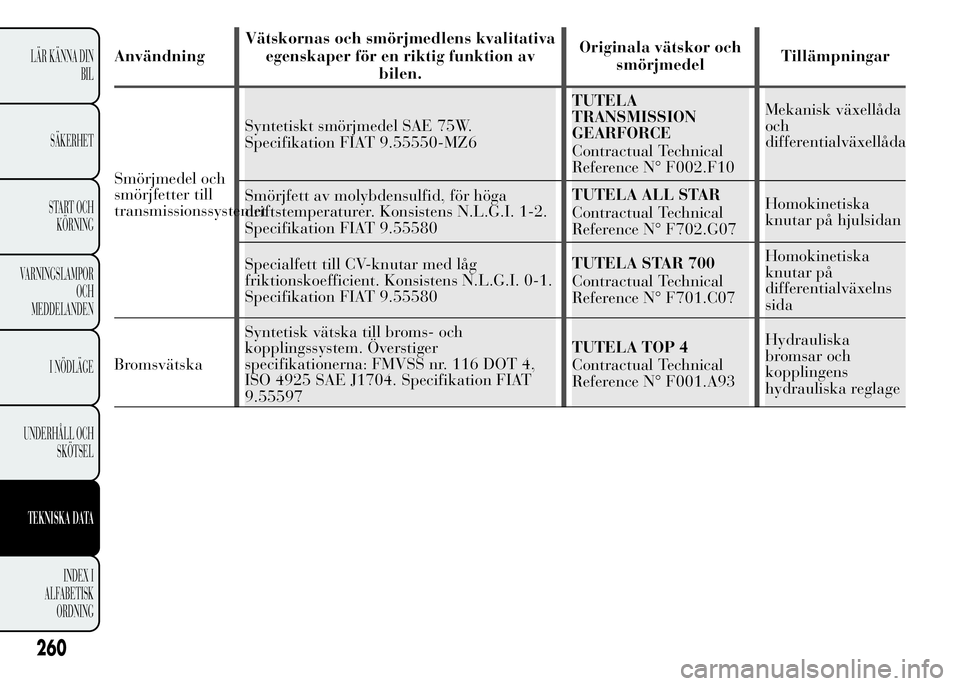

AnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av
bilen.Originala vätskor och
smörjmedelTillämpningar
Smörjmedel och
smörjfetter till
transmissionssystemetSyntetiskt smörjmedel SAE 75W.
Specifikation FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mekanisk växellåda
och
differentialväxellåda
Smörjfett av molybdensulfid, för höga
driftstemperaturer. Konsistens N.L.G.I. 1-2.
Specifikation FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska
knutar på hjulsidan
Specialfett till CV-knutar med låg
friktionskoefficient. Konsistens N.L.G.I. 0-1.
Specifikation FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska
knutar på
differentialväxelns
sida
BromsvätskaSyntetisk vätska till broms- och
kopplingssystem. Överstiger
specifikationerna: FMVSS nr. 116 DOT 4,
ISO 4925 SAE J1704. Specifikation FIAT
9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydrauliska
bromsar och
kopplingens
hydrauliska reglage
