2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

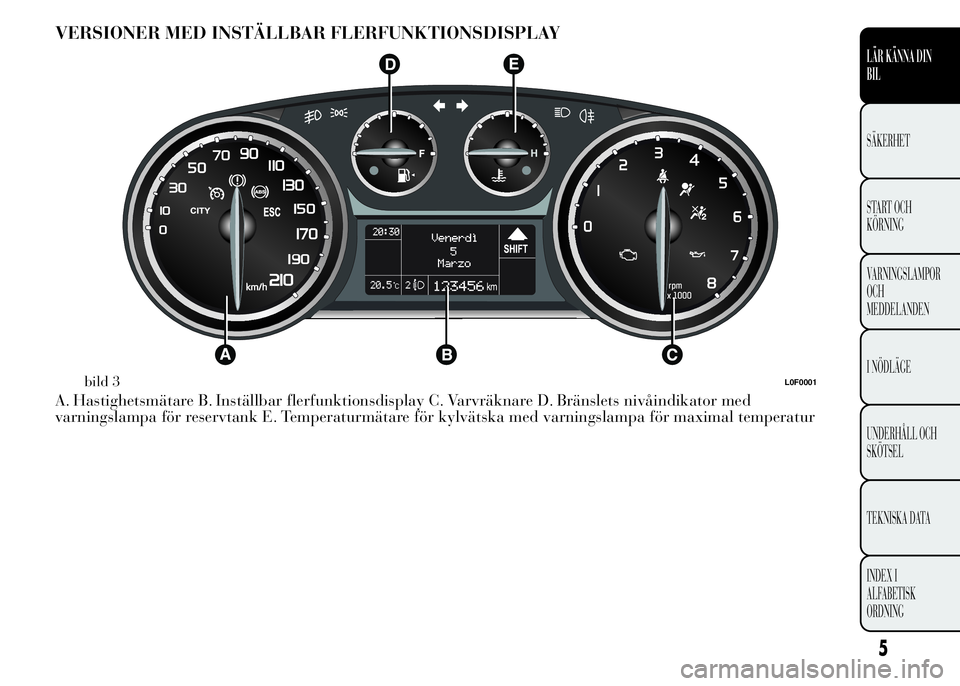

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAY
A. Hastighetsmätare B. Inställbar flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med
varningslampa för reservtank E. Temperaturmätare för kylvätska med varningslampa för maximal temperatur
bild 3L0F0001
5
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

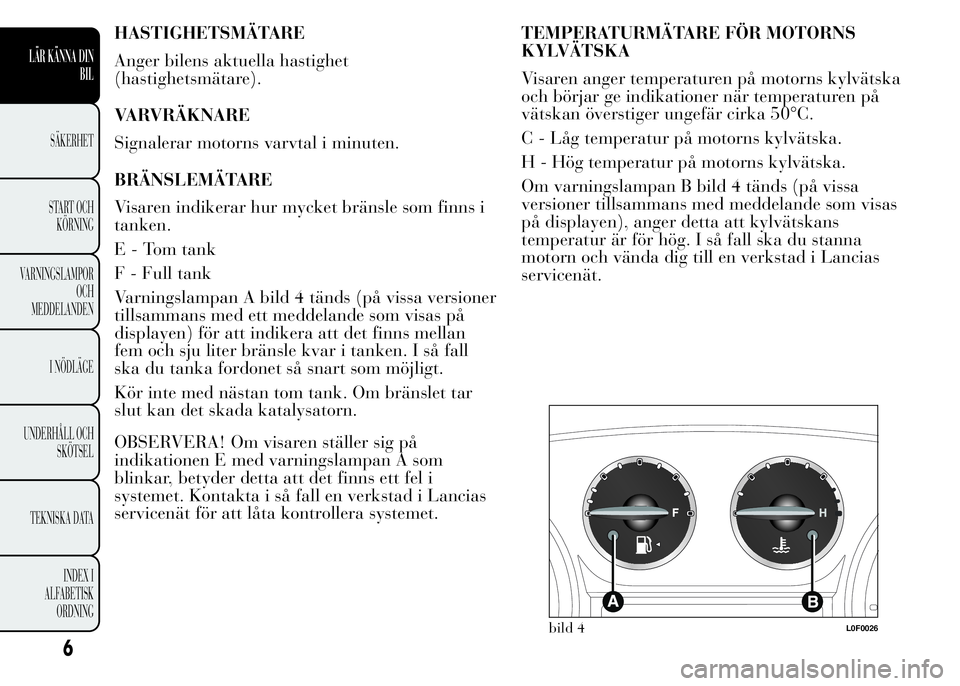

HASTIGHETSMÄTARE
Anger bilens aktuella hastighet
(hastighetsmätare).
VARVRÄKNARE
Signalerar motorns varvtal i minuten.
BRÄNSLEMÄTARE
Visaren indikerar hur mycket bränsle som finns i
tanken.
E - Tom tank
F - Full tank
Varningslampan A bild 4 tänds (på vissa versioner
tillsammans med ett meddelande som visas på
displayen) för att indikera att det finns mellan
fem och sju liter bränsle kvar i tanken. I så fall
ska du tanka fordonet så snart som möjligt.
Kör inte med nästan tom tank. Om bränslet tar
slut kan det skada katalysatorn.
OBSERVERA! Om visaren ställer sig på
indikationen E med varningslampan A som
blinkar, betyder detta att det finns ett fel i
systemet. Kontakta i så fall en verkstad i Lancias
servicenät för att låta kontrollera systemet.TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKA
Visaren anger temperaturen på motorns kylvätska
och börjar ge indikationer när temperaturen på
vätskan överstiger ungefär cirka 50°C.
C - Låg temperatur på motorns kylvätska.
H - Hög temperatur på motorns kylvätska.
Om varningslampan B bild 4 tänds (på vissa
versioner tillsammans med meddelande som visas
på displayen), anger detta att kylvätskans
temperatur är för hög. I så fall ska du stanna
motorn och vända dig till en verkstad i Lancias
servicenät.
bild 4L0F0026
6
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

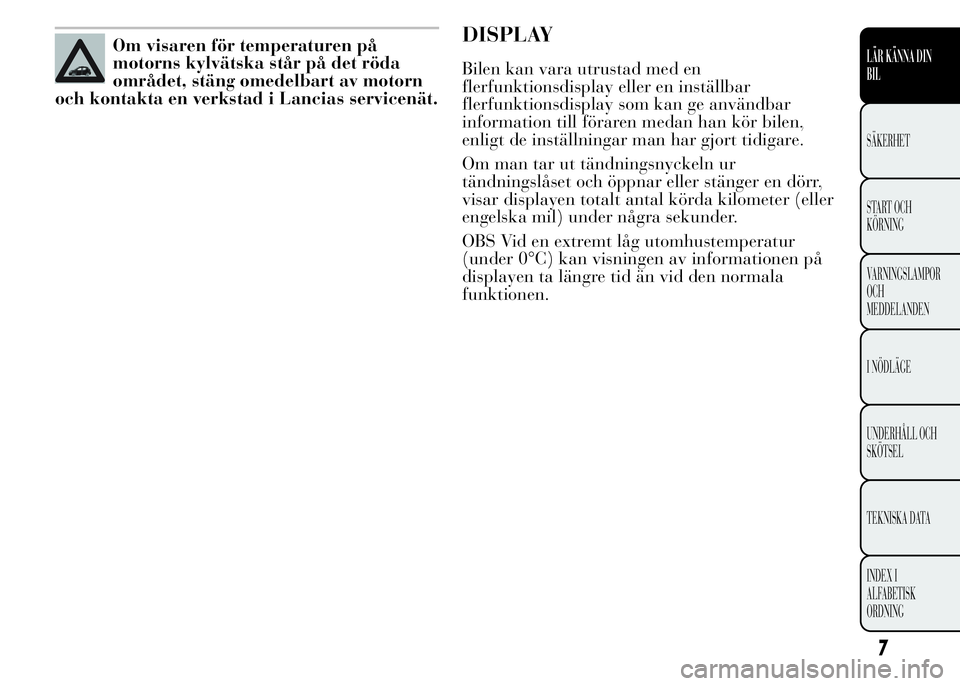

Om visaren för temperaturen på
motorns kylvätska står på det röda
området, stäng omedelbart av motorn
och kontakta en verkstad i Lancias servicenät.DISPLAY
Bilen kan vara utrustad med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan ge användbar
information till föraren medan han kör bilen,
enligt de inställningar man har gjort tidigare.
Om man tar ut tändningsnyckeln ur
tändningslåset och öppnar eller stänger en dörr,
visar displayen totalt antal körda kilometer (eller
engelska mil) under några sekunder.
OBS Vid en extremt låg utomhustemperatur
(under 0°C) kan visningen av informationen på
displayen ta längre tid än vid den normala
funktionen.
7
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

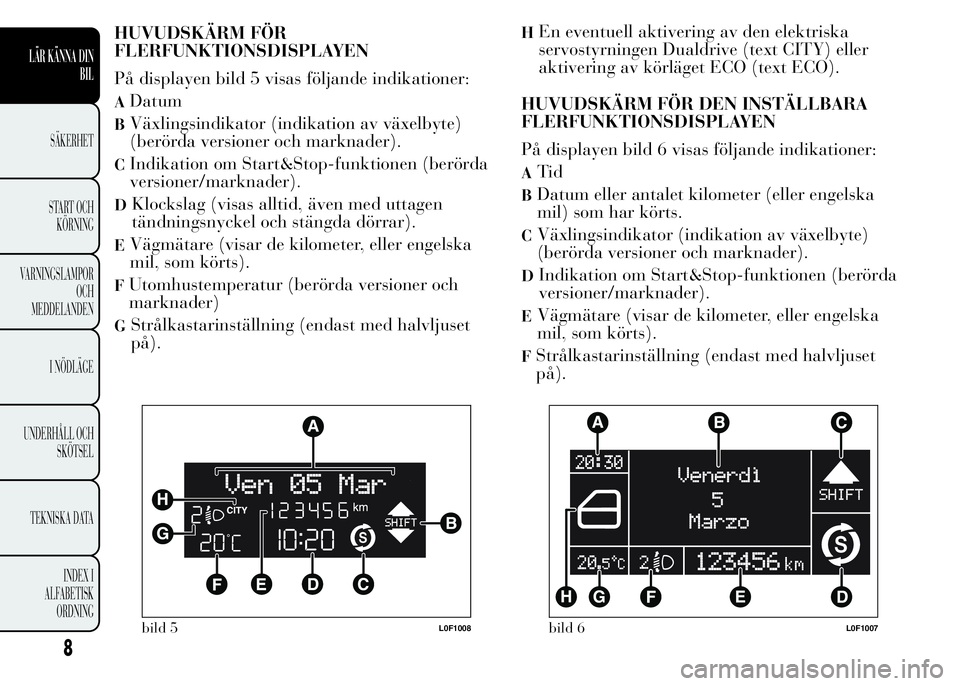

HUVUDSKÄRM FÖR
FLERFUNKTIONSDISPLAYEN
På displayen bild 5 visas följande indikationer:
ADatum
BVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).
CIndikation om Start&Stop-funktionen (berörda
versioner/marknader).
DKlockslag (visas alltid, även med uttagen
tändningsnyckel och stängda dörrar).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).
FUtomhustemperatur (berörda versioner och
marknader)
GStrålkastarinställning (endast med halvljuset
på).
HEn eventuell aktivering av den elektriska
servostyrningen Dualdrive (text CITY) eller
aktivering av körläget ECO (text ECO).
HUVUDSKÄRM FÖR DEN INSTÄLLBARA
FLERFUNKTIONSDISPLAYEN
På displayen bild 6 visas följande indikationer:
ATid
BDatum eller antalet kilometer (eller engelska
mil) som har körts.
CVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).
DIndikation om Start&Stop-funktionen (berörda
versioner/marknader).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).
FStrålkastarinställning (endast med halvljuset
på).
bild 5L0F1008bild 6L0F1007
8
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

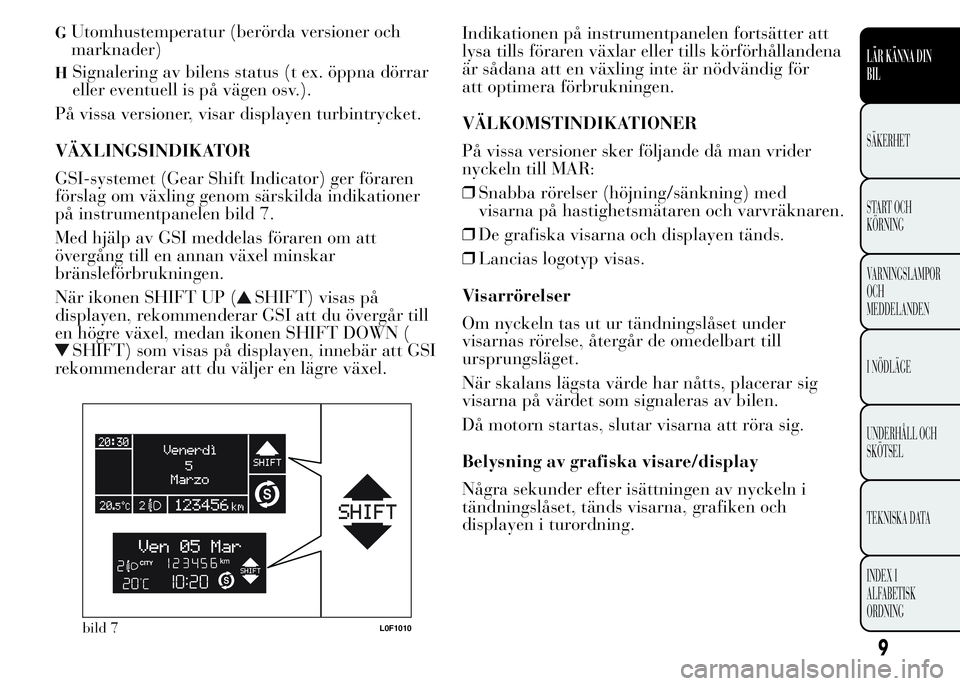

GUtomhustemperatur (berörda versioner och
marknader)
HSignalering av bilens status (t ex. öppna dörrar
eller eventuell is på vägen osv.).
På vissa versioner, visar displayen turbintrycket.
VÄXLINGSINDIKATOR
GSI-systemet (Gear Shift Indicator) ger föraren
förslag om växling genom särskilda indikationer
på instrumentpanelen bild 7.
Med hjälp av GSI meddelas föraren om att
övergång till en annan växel minskar
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas på
displayen, rekommenderar GSI att du övergår till
en högre växel, medan ikonen SHIFT DOWN (
SHIFT) som visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre växel.Indikationen på instrumentpanelen fortsätter att
lysa tills föraren växlar eller tills körförhållandena
är sådana att en växling inte är nödvändig för
att optimera förbrukningen.
VÄLKOMSTINDIKATIONER
På vissa versioner sker följande då man vrider
nyckeln till MAR:
❒Snabba rörelser (höjning/sänkning) med
visarna på hastighetsmätaren och varvräknaren.
❒De grafiska visarna och displayen tänds.
❒Lancias logotyp visas.
Visarrörelser
Om nyckeln tas ut ur tändningslåset under
visarnas rörelse, återgår de omedelbart till
ursprungsläget.
När skalans lägsta värde har nåtts, placerar sig
visarna på värdet som signaleras av bilen.
Då motorn startas, slutar visarna att röra sig.
Belysning av grafiska visare/display
Några sekunder efter isättningen av nyckeln i
tändningslåset, tänds visarna, grafiken och
displayen i turordning.
bild 7L0F1010
9
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

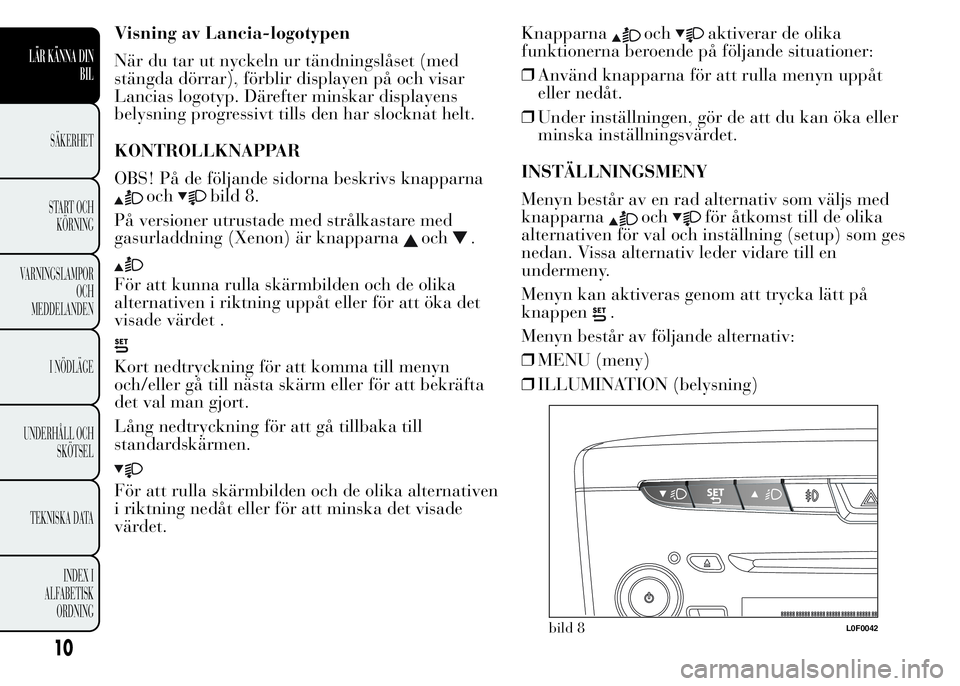

Visning av Lancia-logotypen
När du tar ut nyckeln ur tändningslåset (med
stängda dörrar), förblir displayen på och visar
Lancias logotyp. Därefter minskar displayens
belysning progressivt tills den har slocknat helt.
KONTROLLKNAPPAR
OBS! På de följande sidorna beskrivs knapparna
ochbild 8.
På versioner utrustade med strålkastare med
gasurladdning (Xenon) är knapparna
och.
För att kunna rulla skärmbilden och de olika
alternativen i riktning uppåt eller för att öka det
visade värdet .
Kort nedtryckning för att komma till menyn
och/eller gå till nästa skärm eller för att bekräfta
det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
För att rulla skärmbilden och de olika alternativen
i riktning nedåt eller för att minska det visade
värdet.Knapparna
ochaktiverar de olika
funktionerna beroende på följande situationer:
❒Använd knapparna för att rulla menyn uppåt
eller nedåt.
❒Under inställningen, gör de att du kan öka eller
minska inställningsvärdet.
INSTÄLLNINGSMENY
Menyn består av en rad alternativ som väljs med
knapparna
ochför åtkomst till de olika
alternativen för val och inställning (setup) som ges
nedan. Vissa alternativ leder vidare till en
undermeny.
Menyn kan aktiveras genom att trycka lätt på
knappen
.
Menyn består av följande alternativ:
❒MENU (meny)
❒ILLUMINATION (belysning)
bild 8L0F0042
10
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

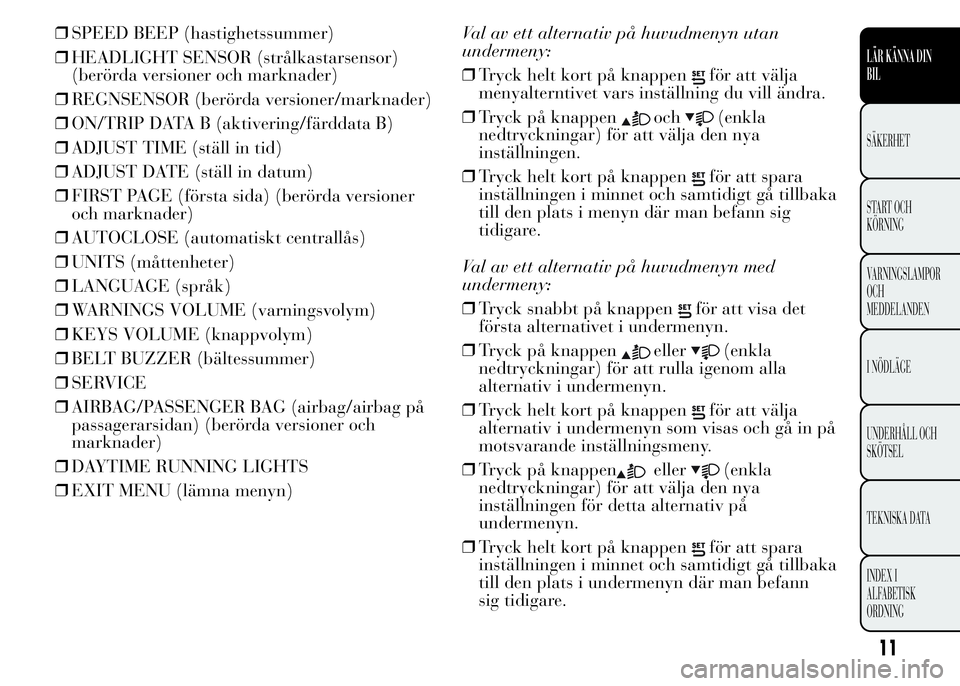

❒SPEED BEEP (hastighetssummer)
❒HEADLIGHT SENSOR (strålkastarsensor)
(berörda versioner och marknader)
❒REGNSENSOR (berörda versioner/marknader)
❒ON/TRIP DATA B (aktivering/färddata B)
❒ADJUST TIME (ställ in tid)
❒ADJUST DATE (ställ in datum)
❒FIRST PAGE (första sida) (berörda versioner
och marknader)
❒AUTOCLOSE (automatiskt centrallås)
❒UNITS (måttenheter)
❒LANGUAGE (språk)
❒WARNINGS VOLUME (varningsvolym)
❒KEYS VOLUME (knappvolym)
❒BELT BUZZER (bältessummer)
❒SERVICE
❒AIRBAG/PASSENGER BAG (airbag/airbag på
passagerarsidan) (berörda versioner och
marknader)
❒DAYTIME RUNNING LIGHTS
❒EXIT MENU (lämna menyn)Val av ett alternativ på huvudmenyn utan
undermeny:
❒Tryck helt kort på knappen
för att välja
menyalterntivet vars inställning du vill ändra.
❒Tryck på knappen
och(enkla
nedtryckningar) för att välja den nya
inställningen.
❒Tryck helt kort på knappen
för att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i menyn där man befann sig
tidigare.
Val av ett alternativ på huvudmenyn med
undermeny:
❒Tryck snabbt på knappen
för att visa det
första alternativet i undermenyn.
❒Tryck på knappen
eller(enkla
nedtryckningar) för att rulla igenom alla
alternativ i undermenyn.
❒Tryck helt kort på knappen
för att välja
alternativ i undermenyn som visas och gå in på
motsvarande inställningsmeny.
❒Tryck på knappen
eller(enkla
nedtryckningar) för att välja den nya
inställningen för detta alternativ på
undermenyn.
❒Tryck helt kort på knappen
för att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i undermenyn där man befann
sig tidigare.
11
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

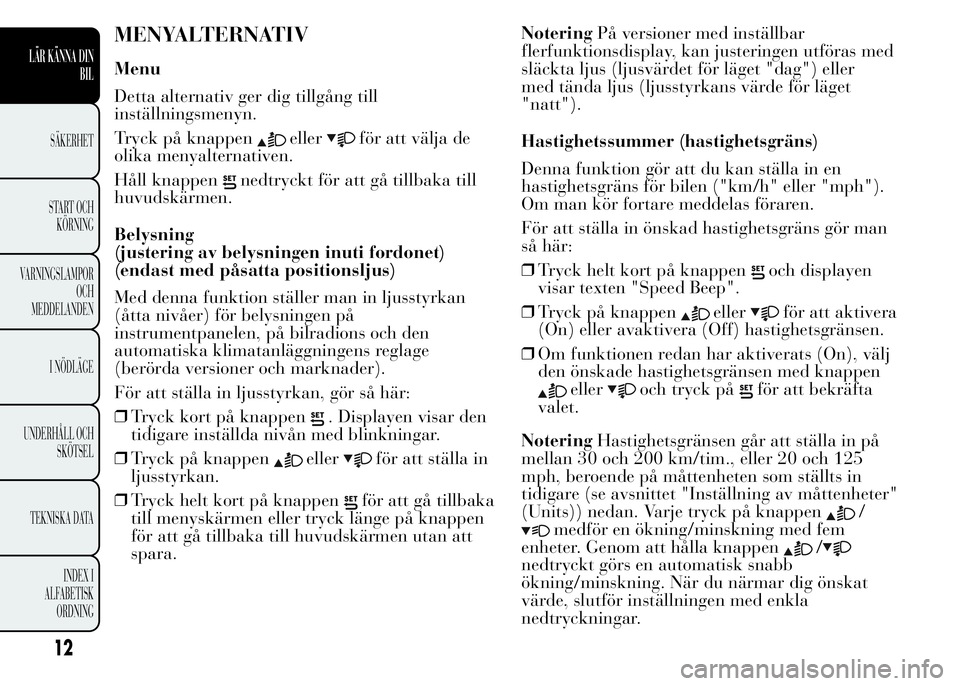

MENYALTERNATIV
Menu
Detta alternativ ger dig tillgång till
inställningsmenyn.
Tryck på knappen
ellerför att välja de
olika menyalternativen.
Håll knappen
nedtryckt för att gå tillbaka till
huvudskärmen.
Belysning
(justering av belysningen inuti fordonet)
(endast med påsatta positionsljus)
Med denna funktion ställer man in ljusstyrkan
(åtta nivåer) för belysningen på
instrumentpanelen, på bilradions och den
automatiska klimatanläggningens reglage
(berörda versioner och marknader).
För att ställa in ljusstyrkan, gör så här:
❒Tryck kort på knappen
. Displayen visar den
tidigare inställda nivån med blinkningar.
❒Tryck på knappen
ellerför att ställa in
ljusstyrkan.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.NoteringPå versioner med inställbar
flerfunktionsdisplay, kan justeringen utföras med
släckta ljus (ljusvärdet för läget "dag") eller
med tända ljus (ljusstyrkans värde för läget
"natt").
Hastighetssummer (hastighetsgräns)
Denna funktion gör att du kan ställa in en
hastighetsgräns för bilen ("km/h" eller "mph").
Om man kör fortare meddelas föraren.
För att ställa in önskad hastighetsgräns gör man
så här:
❒Tryck helt kort på knappen
och displayen
visar texten "Speed Beep".
❒Tryck på knappen
ellerför att aktivera
(On) eller avaktivera (Off) hastighetsgränsen.
❒Om funktionen redan har aktiverats (On), välj
den önskade hastighetsgränsen med knappen
elleroch tryck påför att bekräfta
valet.
NoteringHastighetsgränsen går att ställa in på
mellan 30 och 200 km/tim., eller 20 och 125
mph, beroende på måttenheten som ställts in
tidigare (se avsnittet "Inställning av måttenheter"
(Units)) nedan. Varje tryck på knappen
/
medför en ökning/minskning med fem
enheter. Genom att hålla knappen
/
nedtryckt görs en automatisk snabb
ökning/minskning. När du närmar dig önskat
värde, slutför inställningen med enkla
nedtryckningar.
12
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
