2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

bild 157L0F0212
205
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
bild 156L0F0128

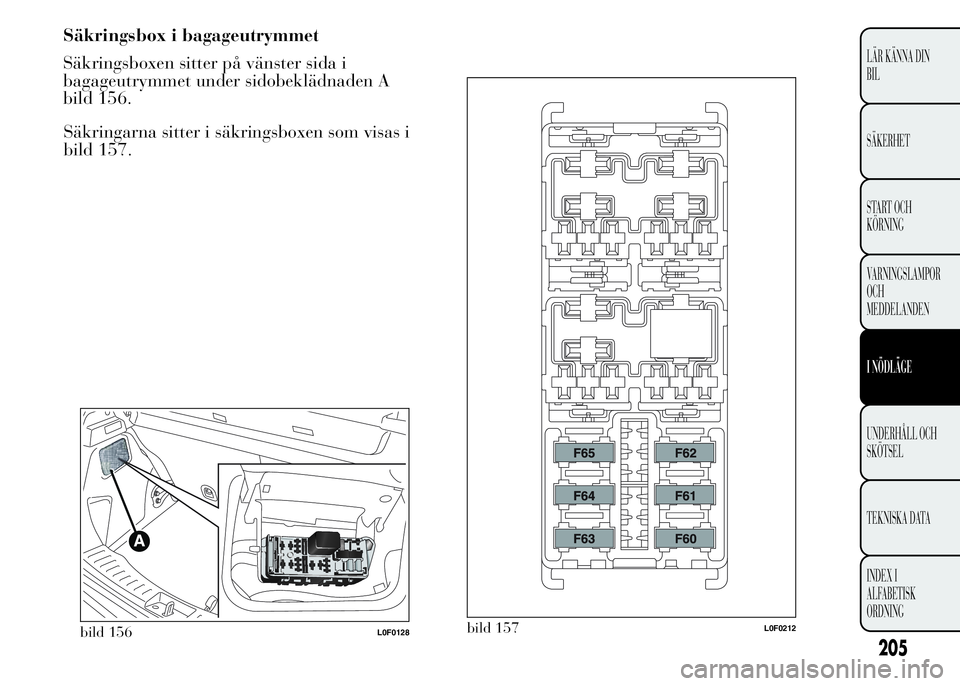

Säkringsbox i bagageutrymmet
Säkringsboxen sitter på vänster sida i
bagageutrymmet under sidobeklädnaden A
bild 156.
Säkringarna sitter i säkringsboxen som visas i
bild 157.

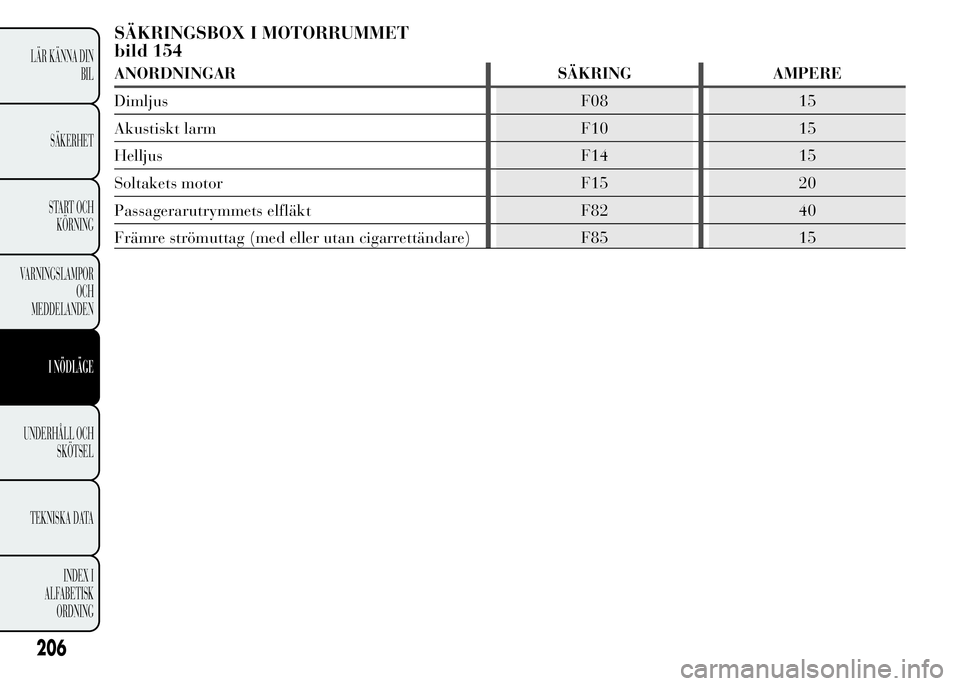

SÄKRINGSBOX I MOTORRUMMET
bild 154
ANORDNINGAR SÄKRING AMPERE
Dimljus F08 15
Akustiskt larm F10 15
Helljus F14 15
Soltakets motor F15 20
Passagerarutrymmets elfläkt F82 40
Främre strömuttag (med eller utan cigarrettändare) F85 15
206
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

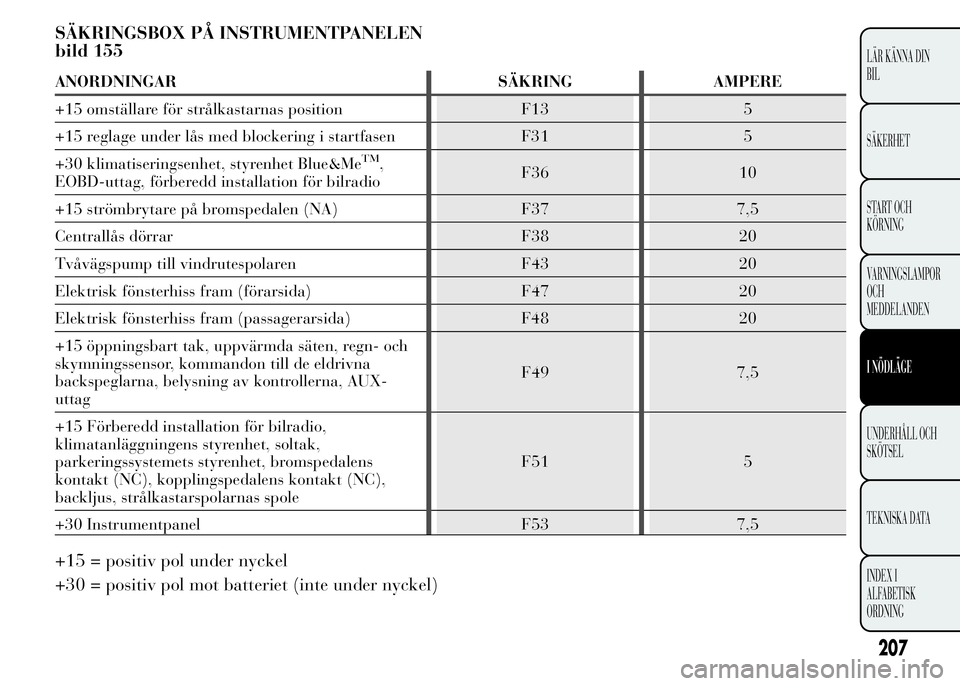

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
bild 155
ANORDNINGAR SÄKRING AMPERE
+15 omställare för strålkastarnas position F13 5
+15 reglage under lås med blockering i startfasen F31 5
+30 klimatiseringsenhet, styrenhet Blue&Me
TM,
EOBD-uttag, förberedd installation för bilradioF36 10
+15 strömbrytare på bromspedalen (NA) F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+15 öppningsbart tak, uppvärmda säten, regn- och
skymningssensor, kommandon till de eldrivna
backspeglarna, belysning av kontrollerna, AUX-
uttagF49 7,5
+15 Förberedd installation för bilradio,
klimatanläggningens styrenhet, soltak,
parkeringssystemets styrenhet, bromspedalens
kontakt (NC), kopplingspedalens kontakt (NC),
backljus, strålkastarspolarnas spoleF51 5
+30 Instrumentpanel F53 7,5
+15 = positiv pol under nyckel
+30 = positiv pol mot batteriet (inte under nyckel)
207
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

SÄKRINGSBOX I BAGAGEUTRYMMET
bild 157
ANORDNINGAR SÄKRING AMPERE
HI-FI BOSE-anläggning F60 20
Tillgänglig F61 -
Uppvärmda säten F62 15
Elektriska fönsterhissar bak (höger sida) F63 20
Elektriska fönsterhissar bak (vänster sida) F64 20
Förberedd strömförsörjning till larmsystem F65 7,5
208
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

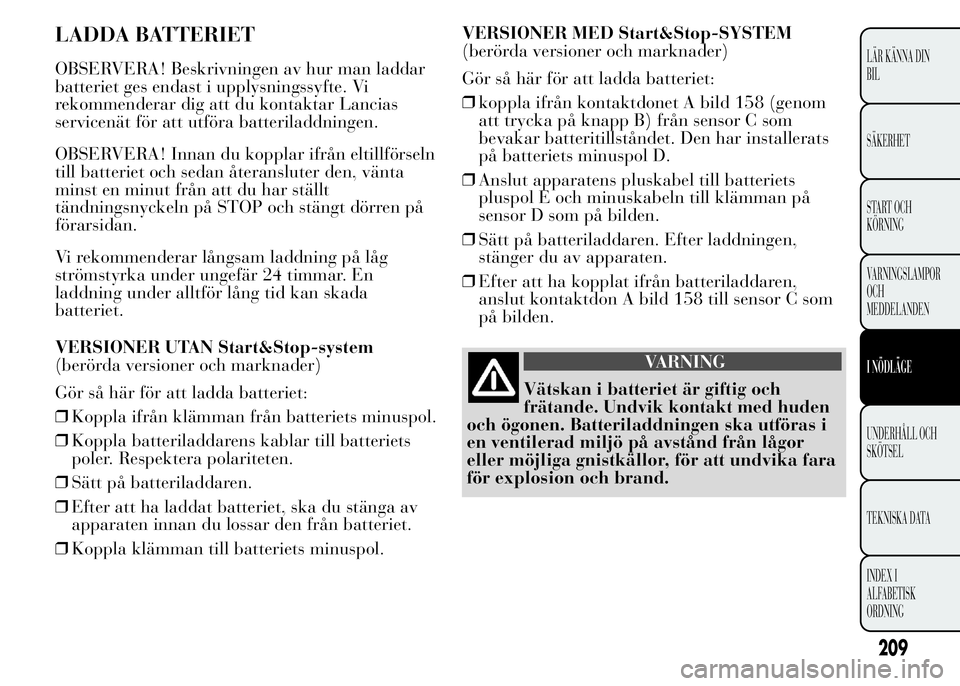

LADDA BATTERIET
OBSERVERA! Beskrivningen av hur man laddar
batteriet ges endast i upplysningssyfte. Vi
rekommenderar dig att du kontaktar Lancias
servicenät för att utföra batteriladdningen.
OBSERVERA! Innan du kopplar ifrån eltillförseln
till batteriet och sedan återansluter den, vänta
minst en minut från att du har ställt
tändningsnyckeln på STOP och stängt dörren på
förarsidan.
Vi rekommenderar långsam laddning på låg
strömstyrka under ungefär 24 timmar. En
laddning under alltför lång tid kan skada
batteriet.
VERSIONER UTAN Start&Stop-system
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla ifrån klämman från batteriets minuspol.
❒Koppla batteriladdarens kablar till batteriets
poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter att ha laddat batteriet, ska du stänga av
apparaten innan du lossar den från batteriet.
❒Koppla klämman till batteriets minuspol.VERSIONER MED Start&Stop-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:

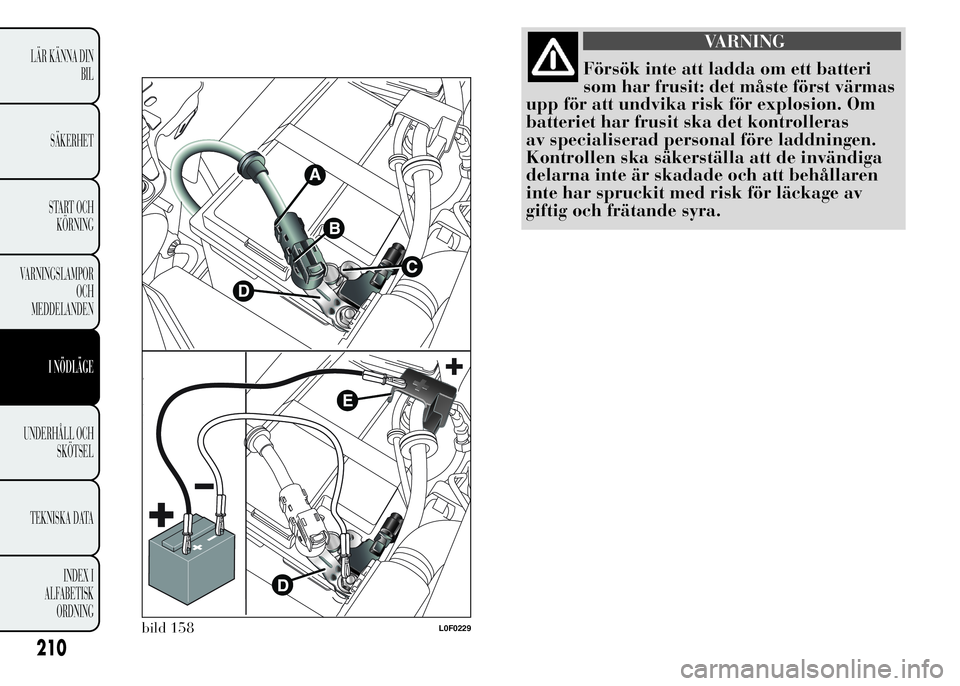

❒koppla ifrån kontaktdonet A bild 158 (genom
att trycka på knapp B) från sensor C som
bevakar batteritillståndet. Den har installerats
på batteriets minuspol D.
❒Anslut apparatens pluskabel till batteriets
pluspol E och minuskabeln till klämman på
sensor D som på bilden.
❒Sätt på batteriladdaren. Efter laddningen,
stänger du av apparaten.
❒Efter att ha kopplat ifrån batteriladdaren,
anslut kontaktdon A bild 158 till sensor C som
på bilden.
VARNING
Vätskan i batteriet är giftig och
frätande. Undvik kontakt med huden
och ögonen. Batteriladdningen ska utföras i
en ventilerad miljö på avstånd från lågor
eller möjliga gnistkällor, för att undvika fara
för explosion och brand.
209
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

VARNING
Försök inte att ladda om ett batteri
som har frusit: det måste först värmas
upp för att undvika risk för explosion. Om
batteriet har frusit ska det kontrolleras
av specialiserad personal före laddningen.
Kontrollen ska säkerställa att de invändiga
delarna inte är skadade och att behållaren
inte har spruckit med risk för läckage av
giftig och frätande syra.
bild 158L0F0229
210
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

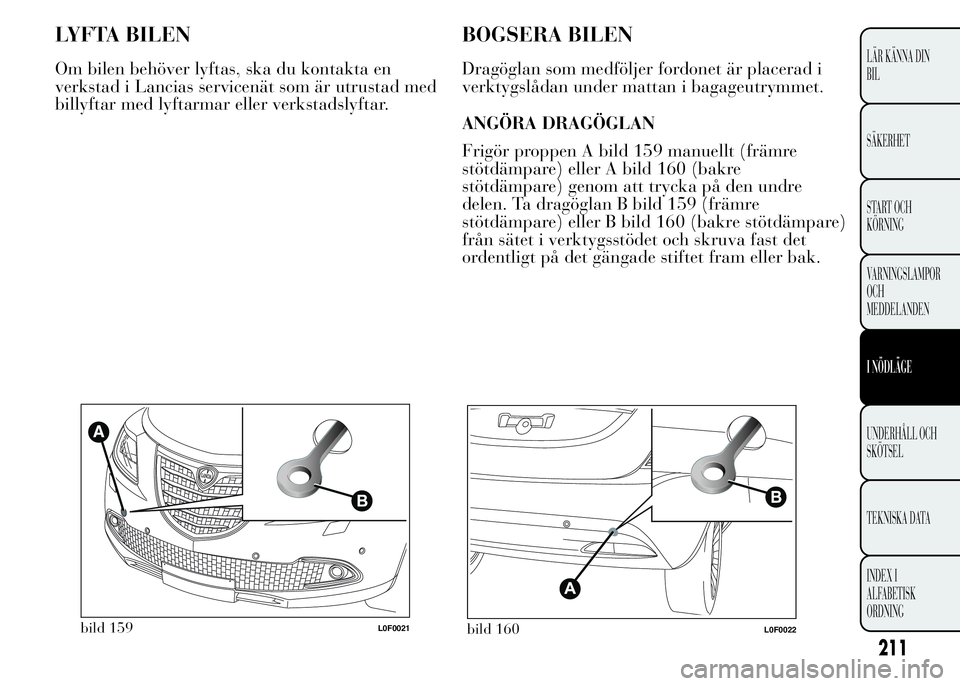

LYFTA BILEN
Om bilen behöver lyftas, ska du kontakta en
verkstad i Lancias servicenät som är utrustad med
billyftar med lyftarmar eller verkstadslyftar.
BOGSERA BILEN
Dragöglan som medföljer fordonet är placerad i
verktygslådan under mattan i bagageutrymmet.
ANGÖRA DRAGÖGLAN
Frigör proppen A bild 159 manuellt (främre
stötdämpare) eller A bild 160 (bakre
stötdämpare) genom att trycka på den undre
delen. Ta dragöglan B bild 159 (främre
stötdämpare) eller B bild 160 (bakre stötdämpare)
från sätet i verktygsstödet och skruva fast det
ordentligt på det gängade stiftet fram eller bak.
bild 159L0F0021
211
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
bild 160L0F0022

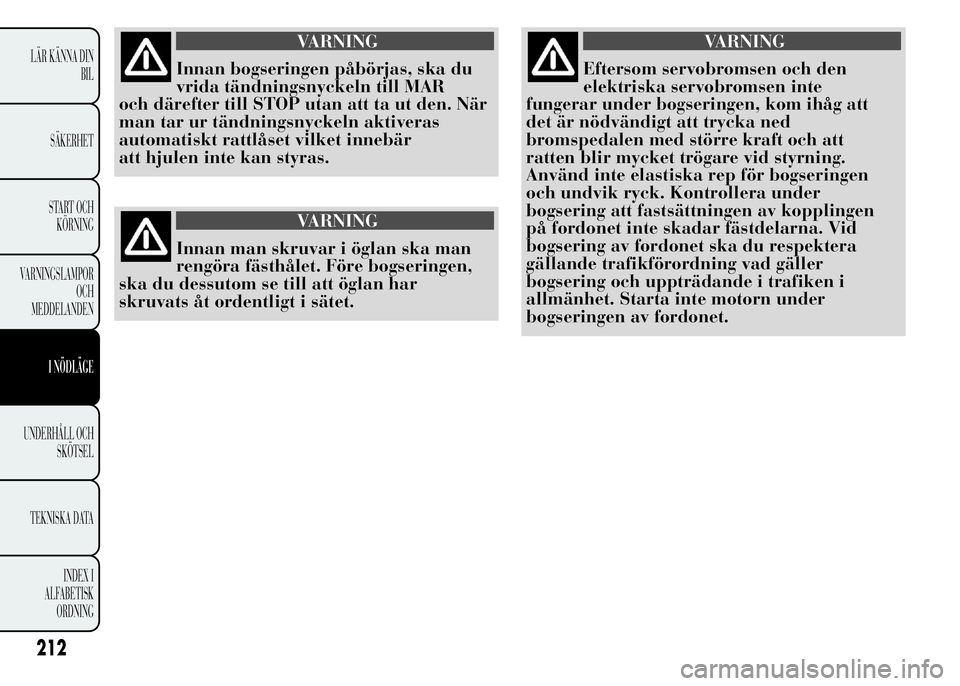

VARNING
Innan bogseringen påbörjas, ska du
vrida tändningsnyckeln till MAR
och därefter till STOP utan att ta ut den. När
man tar ur tändningsnyckeln aktiveras
automatiskt rattlåset vilket innebär
att hjulen inte kan styras.
VARNING
Innan man skruvar i öglan ska man
rengöra fästhålet. Före bogseringen,
ska du dessutom se till att öglan har
skruvats åt ordentligt i sätet.
VARNING
Eftersom servobromsen och den
elektriska servobromsen inte
fungerar under bogseringen, kom ihåg att
det är nödvändigt att trycka ned
bromspedalen med större kraft och att
ratten blir mycket trögare vid styrning.
Använd inte elastiska rep för bogseringen
och undvik ryck. Kontrollera under
bogsering att fastsättningen av kopplingen
på fordonet inte skadar fästdelarna. Vid
bogsering av fordonet ska du respektera
gällande trafikförordning vad gäller
bogsering och uppträdande i trafiken i
allmänhet. Starta inte motorn under
bogseringen av fordonet.
