2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

Körd sträcka
Indikerar sträckan som har avverkats från början
av den nya resan.
Genomsnittlig förbrukning
Anger genomsnittliga förbrukningen under den
pågående resan.
Aktuell förbrukning
Den indikerar bränsleförbrukningens variationer
och uppdateras kontinuerligt. Vid ett längre
stillastående med motorn igång visas “----” på
displayen.
Genomsnittlig hastighet
Motsvarar bilens genomsnittliga hastighet i
förhållande till den totala tiden som gått från
början av resan.
Restid
Anger tiden som gått från början av resan.
OBSERVERA! Saknas information, visar
färddatorn “----” istället för mätvärdena. När det
normala funktionsvillkoret återställs, återupptas
räkningen av de olika mätvärdena regelmässigt,
utan en nollställning av värdena som visas innan

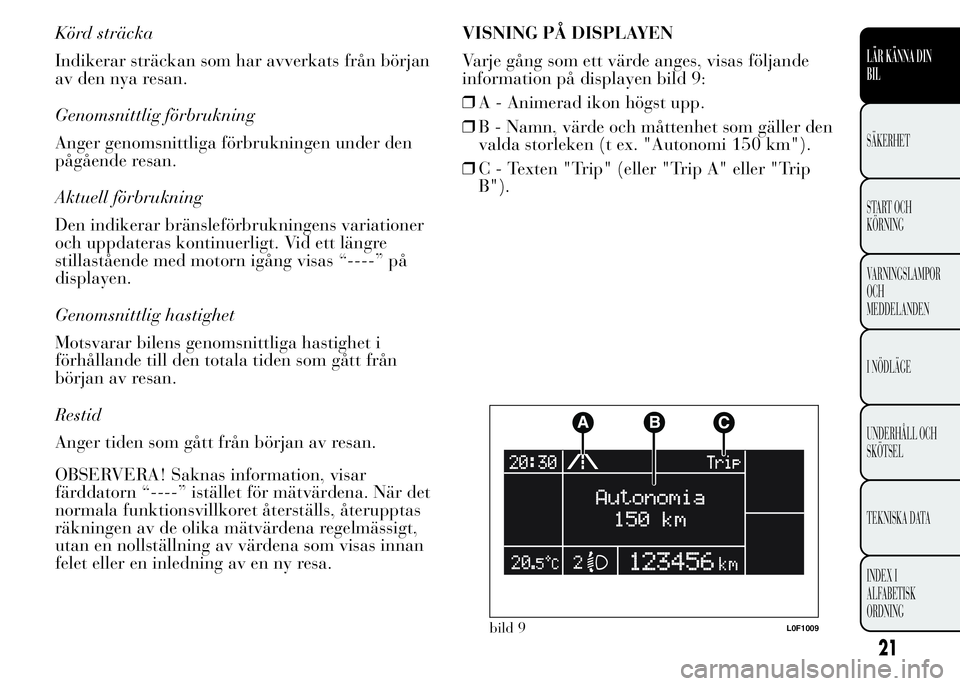

felet eller en inledning av en ny resa.VISNING PÅ DISPLAYEN
Varje gång som ett värde anges, visas följande
information på displayen bild 9:
❒A - Animerad ikon högst upp.
❒B - Namn, värde och måttenhet som gäller den
valda storleken (t ex. "Autonomi 150 km").
❒C - Texten "Trip" (eller "Trip A" eller "Trip
B").
bild 9L0F1009
21
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

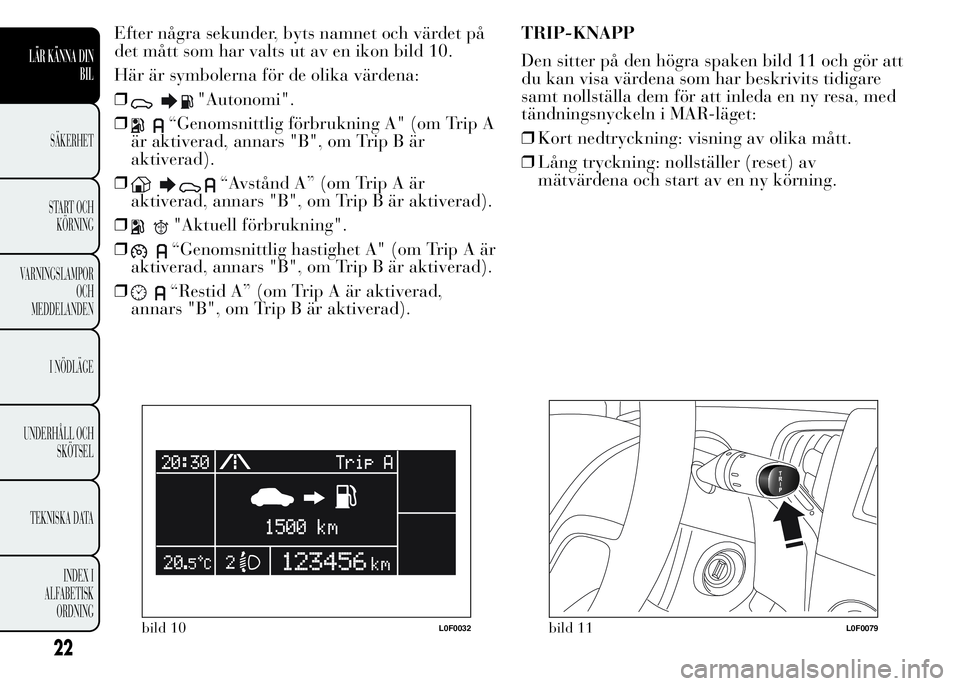

Efter några sekunder, byts namnet och värdet på
det mått som har valts ut av en ikon bild 10.
Här är symbolerna för de olika värdena:
❒
"Autonomi".
❒
“Genomsnittlig förbrukning A" (om Trip A
är aktiverad, annars "B", om Trip B är
aktiverad).
❒
“Avstånd A” (om Trip A är
aktiverad, annars "B", om Trip B är aktiverad).
❒
"Aktuell förbrukning".
❒
“Genomsnittlig hastighet A" (om Trip A är
aktiverad, annars "B", om Trip B är aktiverad).
❒
“Restid A” (om Trip A är aktiverad,
annars "B", om Trip B är aktiverad).TRIP-KNAPP
Den sitter på den högra spaken bild 11 och gör att
du kan visa värdena som har beskrivits tidigare
samt nollställa dem för att inleda en ny resa, med
tändningsnyckeln i MAR-läget:
❒Kort nedtryckning: visning av olika mått.
❒Lång tryckning: nollställer (reset) av
mätvärdena och start av en ny körning.
bild 10L0F0032bild 11L0F0079
22
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

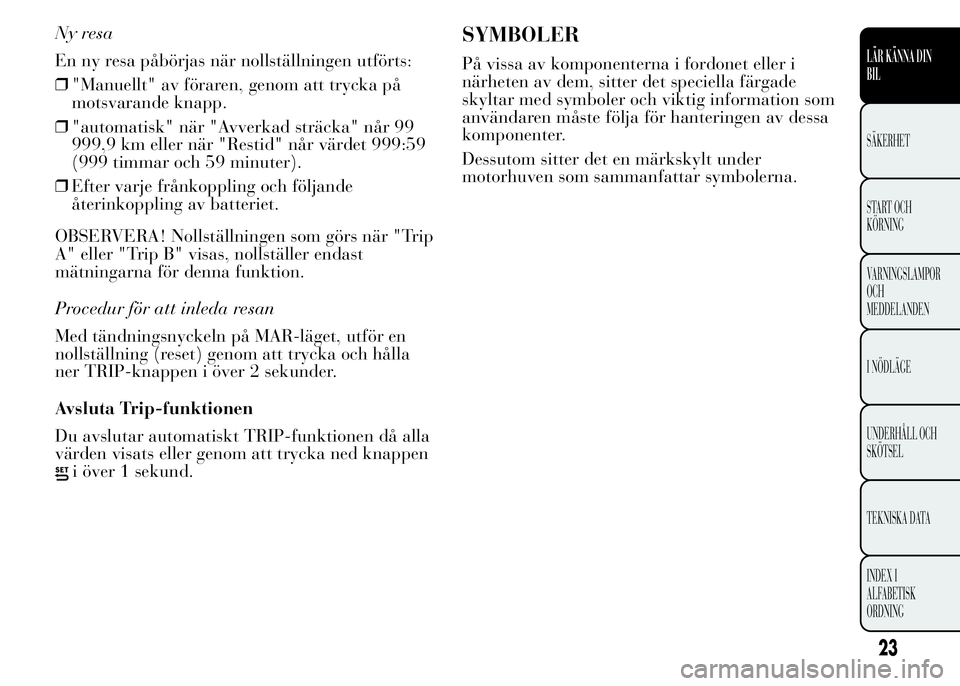

Ny resa
En ny resa påbörjas när nollställningen utförts:
❒"Manuellt" av föraren, genom att trycka på
motsvarande knapp.
❒"automatisk" när "Avverkad sträcka" når 99
999,9 km eller när "Restid" når värdet 999:59
(999 timmar och 59 minuter).
❒Efter varje frånkoppling och följande
återinkoppling av batteriet.
OBSERVERA! Nollställningen som görs när "Trip
A" eller "Trip B" visas, nollställer endast
mätningarna för denna funktion.
Procedur för att inleda resan
Med tändningsnyckeln på MAR-läget, utför en
nollställning (reset) genom att trycka och hålla
ner TRIP-knappen i över 2 sekunder.
Avsluta Trip-funktionen
Du avslutar automatiskt TRIP-funktionen då alla
värden visats eller genom att trycka ned knappen
i över 1 sekund.
SYMBOLER
På vissa av komponenterna i fordonet eller i
närheten av dem, sitter det speciella färgade
skyltar med symboler och viktig information som
användaren måste följa för hanteringen av dessa
komponenter.
Dessutom sitter det en märkskylt under
motorhuven som sammanfattar symbolerna.
23
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

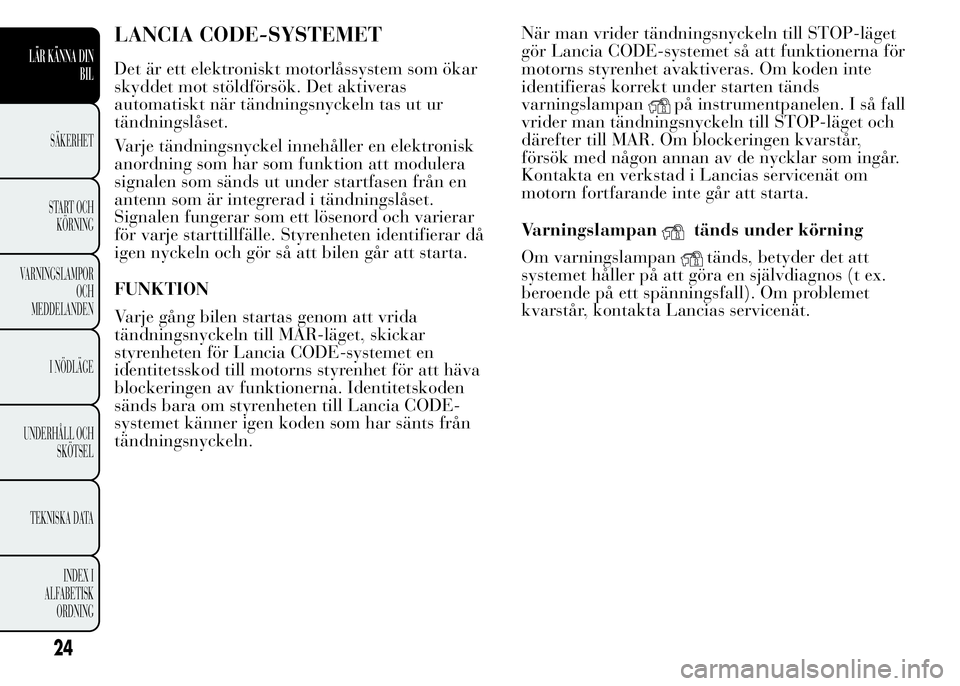

LANCIA CODE-SYSTEMET
Det är ett elektroniskt motorlåssystem som ökar
skyddet mot stöldförsök. Det aktiveras
automatiskt när tändningsnyckeln tas ut ur
tändningslåset.
Varje tändningsnyckel innehåller en elektronisk
anordning som har som funktion att modulera
signalen som sänds ut under startfasen från en
antenn som är integrerad i tändningslåset.
Signalen fungerar som ett lösenord och varierar
för varje starttillfälle. Styrenheten identifierar då
igen nyckeln och gör så att bilen går att starta.
FUNKTION
Varje gång bilen startas genom att vrida
tändningsnyckeln till MAR-läget, skickar
styrenheten för Lancia CODE-systemet en
identitetsskod till motorns styrenhet för att häva
blockeringen av funktionerna. Identitetskoden
sänds bara om styrenheten till Lancia CODE-
systemet känner igen koden som har sänts från
tändningsnyckeln.När man vrider tändningsnyckeln till STOP-läget
gör Lancia CODE-systemet så att funktionerna för
motorns styrenhet avaktiveras. Om koden inte
identifieras korrekt under starten tänds
varningslampan
på instrumentpanelen. I så fall
vrider man tändningsnyckeln till STOP-läget och
därefter till MAR. Om blockeringen kvarstår,
försök med någon annan av de nycklar som ingår.
Kontakta en verkstad i Lancias servicenät om
motorn fortfarande inte går att starta.
Varningslampan
tänds under körning
Om varningslampan
tänds, betyder det att
systemet håller på att göra en självdiagnos (t ex.
beroende på ett spänningsfall). Om problemet
kvarstår, kontakta Lancias servicenät.
24
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

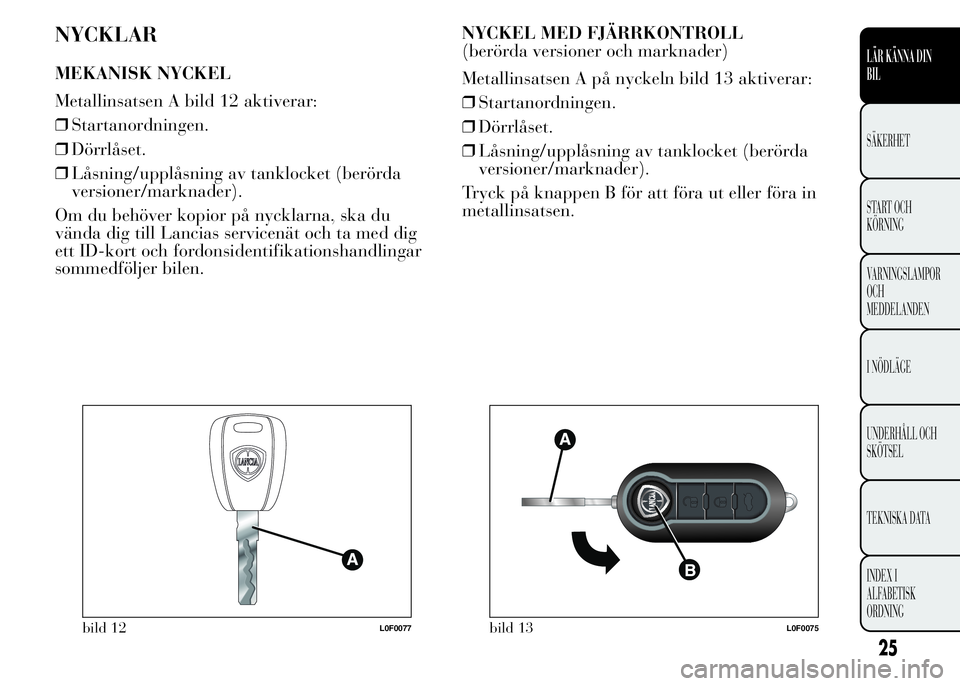

NYCKLAR
MEKANISK NYCKEL
Metallinsatsen A bild 12 aktiverar:
❒Startanordningen.
❒Dörrlåset.
❒Låsning/upplåsning av tanklocket (berörda
versioner/marknader).
Om du behöver kopior på nycklarna, ska du
vända dig till Lancias servicenät och ta med dig
ett ID-kort och fordonsidentifikationshandlingar
sommedföljer bilen.NYCKEL MED FJÄRRKONTROLL
(berörda versioner och marknader)
Metallinsatsen A på nyckeln bild 13 aktiverar:
❒Startanordningen.
❒Dörrlåset.
❒Låsning/upplåsning av tanklocket (berörda
versioner/marknader).
Tryck på knappen B för att föra ut eller föra in
metallinsatsen.
bild 12L0F0077bild 13L0F0075
25
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

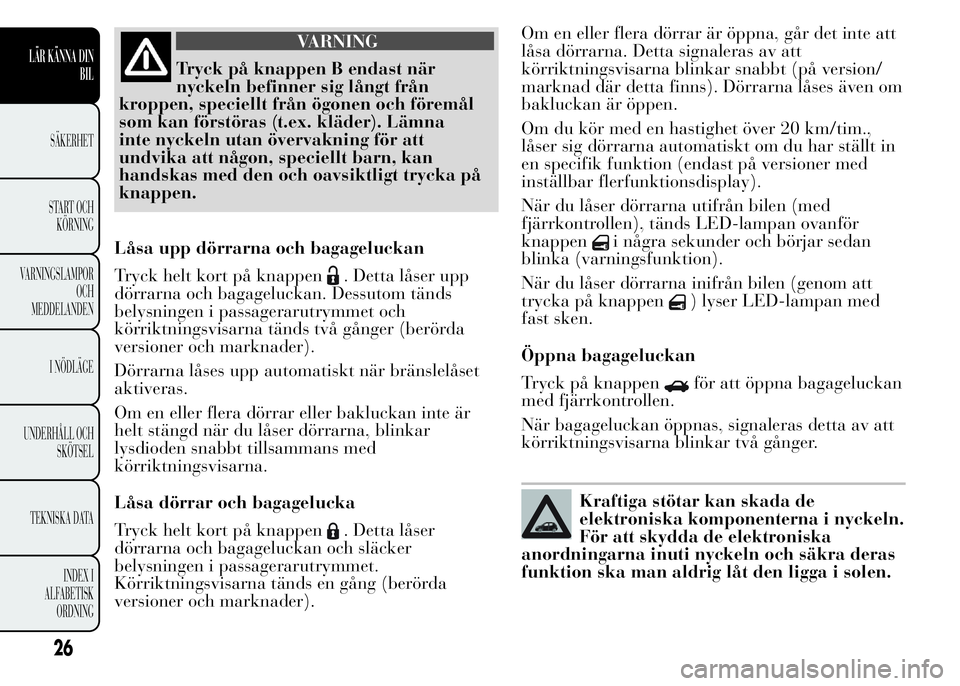

VARNING
Tryck på knappen B endast när
nyckeln befinner sig långt från
kroppen, speciellt från ögonen och föremål
som kan förstöras (t.ex. kläder). Lämna
inte nyckeln utan övervakning för att
undvika att någon, speciellt barn, kan
handskas med den och oavsiktligt trycka på
knappen.
Låsa upp dörrarna och bagageluckan
Tryck helt kort på knappen
. Detta låser upp
dörrarna och bagageluckan. Dessutom tänds
belysningen i passagerarutrymmet och
körriktningsvisarna tänds två gånger (berörda
versioner och marknader).
Dörrarna låses upp automatiskt när bränslelåset
aktiveras.
Om en eller flera dörrar eller bakluckan inte är
helt stängd när du låser dörrarna, blinkar
lysdioden snabbt tillsammans med
körriktningsvisarna.
Låsa dörrar och bagagelucka
Tryck helt kort på knappen
. Detta låser
dörrarna och bagageluckan och släcker
belysningen i passagerarutrymmet.
Körriktningsvisarna tänds en gång (berörda
versioner och marknader).Om en eller flera dörrar är öppna, går det inte att
låsa dörrarna. Detta signaleras av att
körriktningsvisarna blinkar snabbt (på version/
marknad där detta finns). Dörrarna låses även om
bakluckan är öppen.
Om du kör med en hastighet över 20 km/tim.,
låser sig dörrarna automatiskt om du har ställt in
en specifik funktion (endast på versioner med
inställbar flerfunktionsdisplay).
När du låser dörrarna utifrån bilen (med
fjärrkontrollen), tänds LED-lampan ovanför
knappen
i några sekunder och börjar sedan
blinka (varningsfunktion).
När du låser dörrarna inifrån bilen (genom att
trycka på knappen
) lyser LED-lampan med
fast sken.
Öppna bagageluckan
Tryck på knappen
för att öppna bagageluckan
med fjärrkontrollen.
När bagageluckan öppnas, signaleras detta av att
körriktningsvisarna blinkar två gånger.
Kraftiga stötar kan skada de
elektroniska komponenterna i nyckeln.
För att skydda de elektroniska
anordningarna inuti nyckeln och säkra deras
funktion ska man aldrig låt den ligga i solen.
26
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

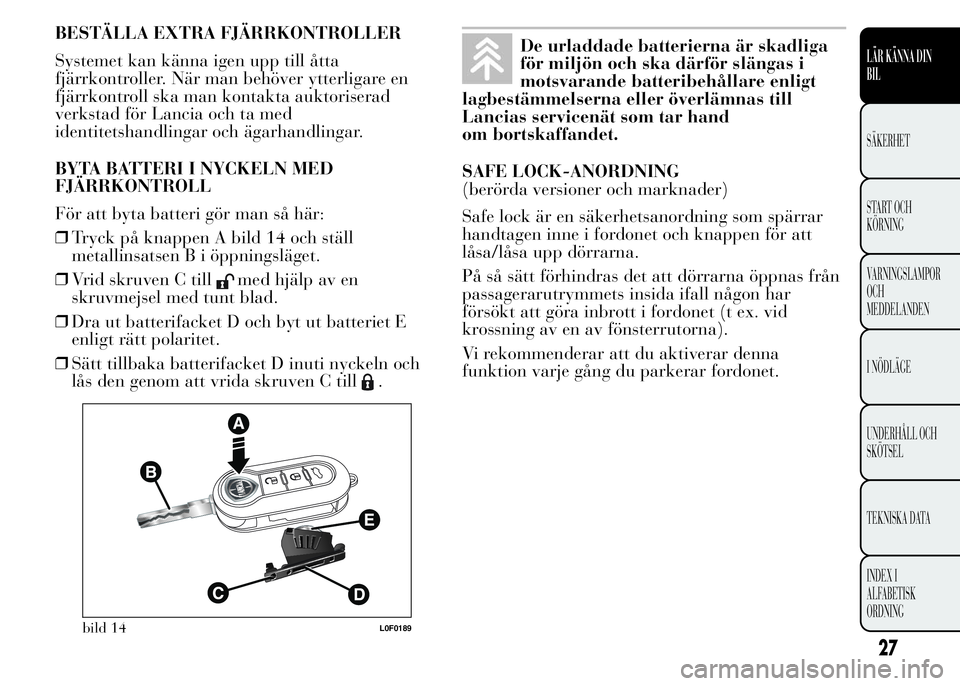

BESTÄLLA EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. När man behöver ytterligare en
fjärrkontroll ska man kontakta auktoriserad
verkstad för Lancia och ta med
identitetshandlingar och ägarhandlingar.
BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLL
För att byta batteri gör man så här:
❒Tryck på knappen A bild 14 och ställ
metallinsatsen B i öppningsläget.
❒Vrid skruven C till
med hjälp av en
skruvmejsel med tunt blad.
❒Dra ut batterifacket D och byt ut batteriet E
enligt rätt polaritet.
❒Sätt tillbaka batterifacket D inuti nyckeln och
lås den genom att vrida skruven C till
.
De urladdade batterierna är skadliga
för miljön och ska därför slängas i
motsvarande batteribehållare enligt
lagbestämmelserna eller överlämnas till
Lancias servicenät som tar hand
om bortskaffandet.
SAFE LOCK-ANORDNING
(berörda versioner och marknader)
Safe lock är en säkerhetsanordning som spärrar
handtagen inne i fordonet och knappen för att
låsa/låsa upp dörrarna.
På så sätt förhindras det att dörrarna öppnas från
passagerarutrymmets insida ifall någon har
försökt att göra inbrott i fordonet (t ex. vid
krossning av en av fönsterrutorna).
Vi rekommenderar att du aktiverar denna
funktion varje gång du parkerar fordonet.
bild 14L0F0189
27
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

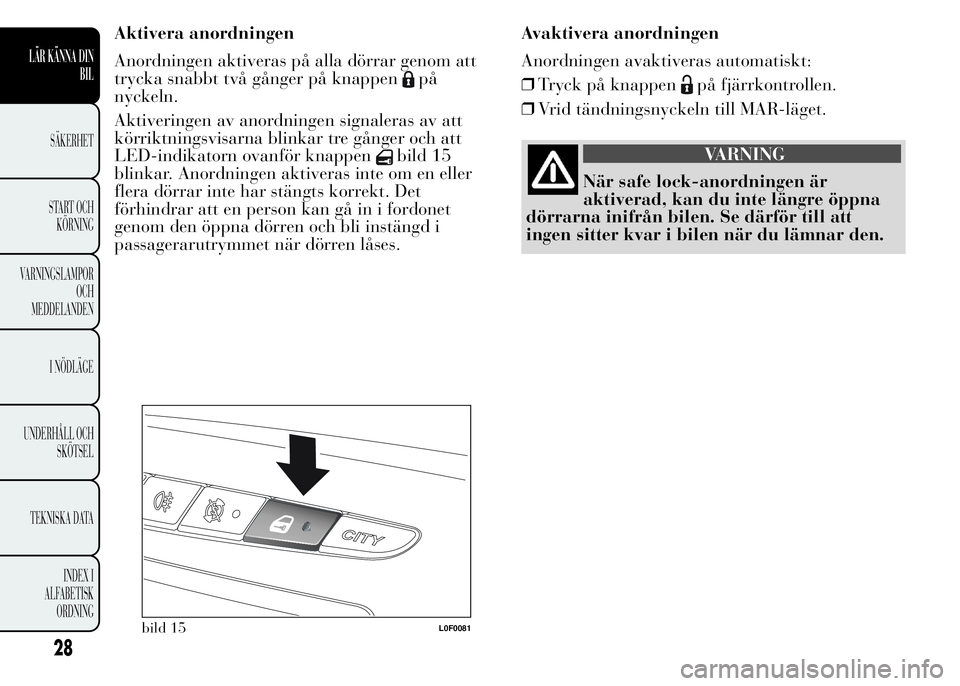

Aktivera anordningen
Anordningen aktiveras på alla dörrar genom att
trycka snabbt två gånger på knappen
på
nyckeln.
Aktiveringen av anordningen signaleras av att
körriktningsvisarna blinkar tre gånger och att
LED-indikatorn ovanför knappen
bild 15
blinkar. Anordningen aktiveras inte om en eller
flera dörrar inte har stängts korrekt. Det
förhindrar att en person kan gå in i fordonet
genom den öppna dörren och bli instängd i
passagerarutrymmet när dörren låses.Avaktivera anordningen
Anordningen avaktiveras automatiskt:
❒Tryck på knappen
på fjärrkontrollen.
❒Vrid tändningsnyckeln till MAR-läget.
VARNING
När safe lock-anordningen är
aktiverad, kan du inte längre öppna
dörrarna inifrån bilen. Se därför till att
ingen sitter kvar i bilen när du lämnar den.
bild 15L0F0081
