2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

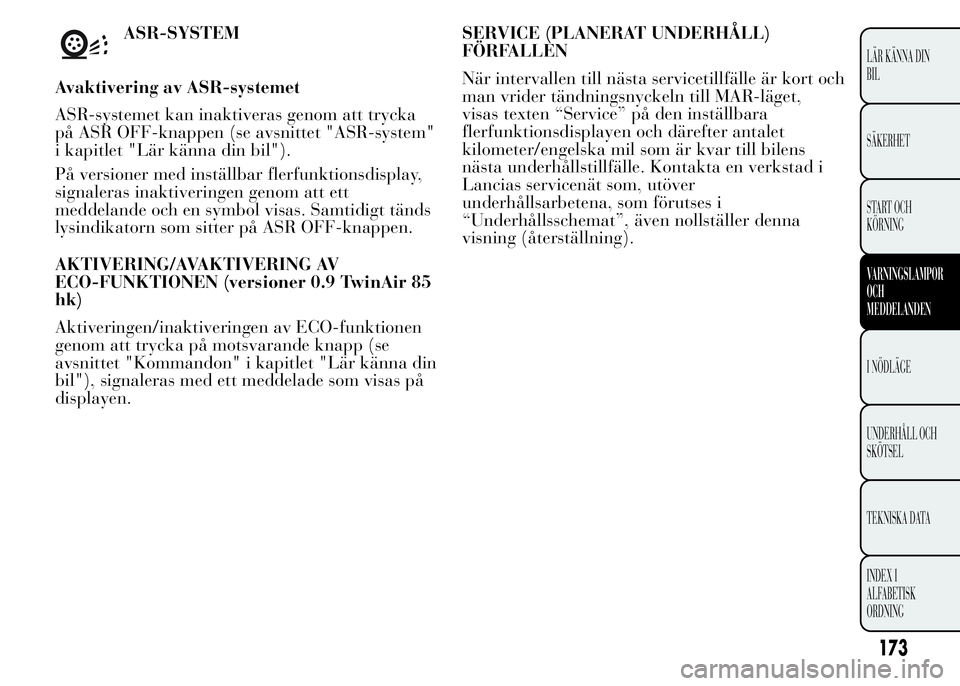

ASR-SYSTEM
Avaktivering av ASR-systemet
ASR-systemet kan inaktiveras genom att trycka
på ASR OFF-knappen (se avsnittet "ASR-system"
i kapitlet "Lär känna din bil").
På versioner med inställbar flerfunktionsdisplay,
signaleras inaktiveringen genom att ett
meddelande och en symbol visas. Samtidigt tänds
lysindikatorn som sitter på ASR OFF-knappen.
AKTIVERING/AVAKTIVERING AV
ECO-FUNKTIONEN (versioner 0.9 TwinAir 85
hk)
Aktiveringen/inaktiveringen av ECO-funktionen
genom att trycka på motsvarande knapp (se
avsnittet "Kommandon" i kapitlet "Lär känna din
bil"), signaleras med ett meddelade som visas på
displayen.SERVICE (PLANERAT UNDERHÅLL)
FÖRFALLEN
När intervallen till nästa servicetillfälle är kort och
man vrider tändningsnyckeln till MAR-läget,
visas texten “Service” på den inställbara
flerfunktionsdisplayen och därefter antalet
kilometer/engelska mil som är kvar till bilens
nästa underhållstillfälle. Kontakta en verkstad i
Lancias servicenät som, utöver
underhållsarbetena, som förutses i
“Underhållsschemat”, även nollställer denna
visning (återställning).
173
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

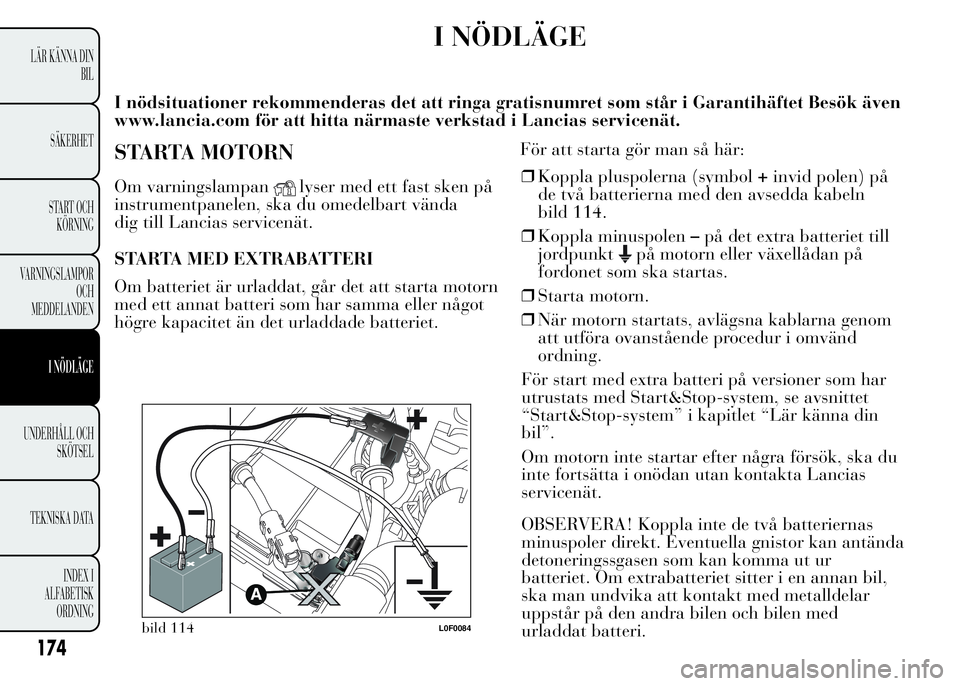

I NÖDLÄGE
I nödsituationer rekommenderas det att ringa gratisnumret som står i Garantihäftet Besök även
www.lancia.com för att hitta närmaste verkstad i Lancias servicenät.
STARTA MOTORN
Om varningslampanlyser med ett fast sken på
instrumentpanelen, ska du omedelbart vända
dig till Lancias servicenät.
STARTA MED EXTRABATTERI
Om batteriet är urladdat, går det att starta motorn
med ett annat batteri som har samma eller något
högre kapacitet än det urladdade batteriet.För att starta gör man så här:
❒Koppla pluspolerna (symbol+invid polen) på
de två batterierna med den avsedda kabeln
bild 114.
❒Koppla minuspolen–på det extra batteriet till
jordpunkt
på motorn eller växellådan på
fordonet som ska startas.
❒Starta motorn.
❒När motorn startats, avlägsna kablarna genom
att utföra ovanstående procedur i omvänd
ordning.
För start med extra batteri på versioner som har
utrustats med Start&Stop-system, se avsnittet
“Start&Stop-system” i kapitlet “Lär känna din
bil”.
Om motorn inte startar efter några försök, ska du
inte fortsätta i onödan utan kontakta Lancias
servicenät.
OBSERVERA! Koppla inte de två batteriernas
minuspoler direkt. Eventuella gnistor kan antända
detoneringssgasen som kan komma ut ur
batteriet. Om extrabatteriet sitter i en annan bil,
ska man undvika att kontakt med metalldelar
uppstår på den andra bilen och bilen med
urladdat batteri.
bild 114L0F0084
174
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

Undvik absolut att använda en
snabbladdare till nödstarten: den kan
skada de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
VARNING
Denna startprocedur ska utföras av
erfaren personal, eftersom felaktiga
manövrar kan orsaka elektriska stötar med
en avsevärd kraft. Utöver detta är vätskan
i batteriet är giftig och frätande. Undvik
kontakt med huden och ögonen. Vi
rekommenderar att inte komma för nära
batteriet med öppna lågor eller tända
cigarretter och att inte skapa gnistor.START GENOM ATT SKJUTA ELLER
BOGSERA IGÅNG BILEN
Undvik absolut att skjuta eller bogsera igång bilen
i nedförsbackar.
OBSERVERA! Servobromsen och den elektriska
servostyrningen aktiveras inte förrän motorn
har startats. Därför måste man utöva en avsevärt
större kraft än vanligt på bromspedalen och
ratten.
175
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

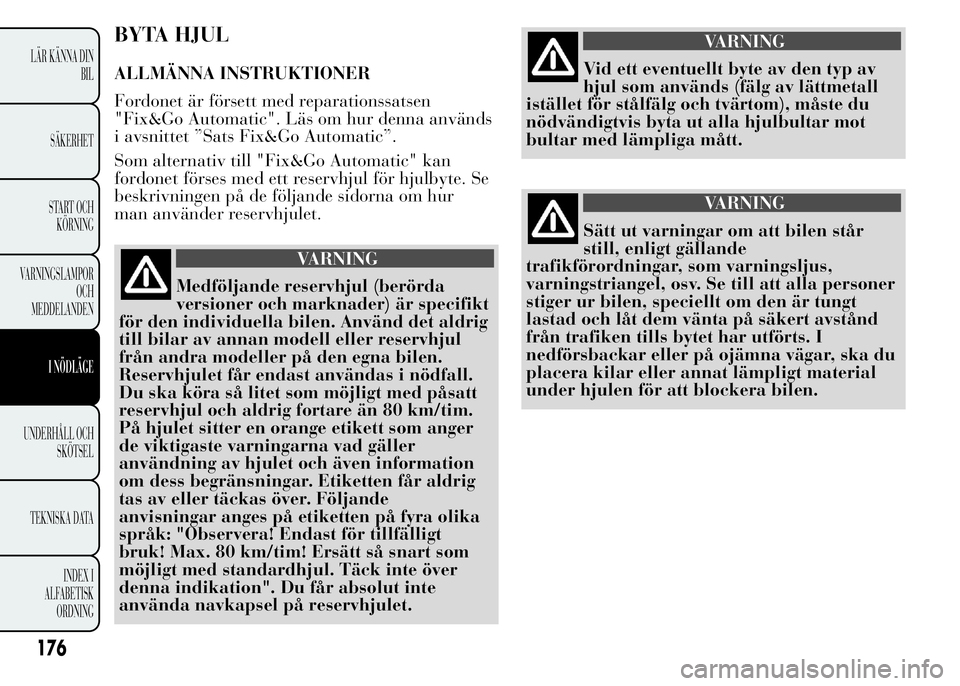

BYTA HJUL
ALLMÄNNA INSTRUKTIONER
Fordonet är försett med reparationssatsen
"Fix&Go Automatic". Läs om hur denna används
i avsnittet ”Sats Fix&Go Automatic”.
Som alternativ till "Fix&Go Automatic" kan
fordonet förses med ett reservhjul för hjulbyte. Se
beskrivningen på de följande sidorna om hur
man använder reservhjulet.
VARNING
Medföljande reservhjul (berörda
versioner och marknader) är specifikt
för den individuella bilen. Använd det aldrig
till bilar av annan modell eller reservhjul
från andra modeller på den egna bilen.
Reservhjulet får endast användas i nödfall.
Du ska köra så litet som möjligt med påsatt
reservhjul och aldrig fortare än 80 km/tim.
På hjulet sitter en orange etikett som anger
de viktigaste varningarna vad gäller
användning av hjulet och även information
om dess begränsningar. Etiketten får aldrig
tas av eller täckas över. Följande
anvisningar anges på etiketten på fyra olika
språk: "Observera! Endast för tillfälligt
bruk! Max. 80 km/tim! Ersätt så snart som
möjligt med standardhjul. Täck inte över
denna indikation". Du får absolut inte
använda navkapsel på reservhjulet.
VARNING
Vid ett eventuellt byte av den typ av
hjul som används (fälg av lättmetall
istället för stålfälg och tvärtom), måste du
nödvändigtvis byta ut alla hjulbultar mot
bultar med lämpliga mått.
VARNING
Sätt ut varningar om att bilen står
still, enligt gällande
trafikförordningar, som varningsljus,
varningstriangel, osv. Se till att alla personer
stiger ur bilen, speciellt om den är tungt
lastad och låt dem vänta på säkert avstånd
från trafiken tills bytet har utförts. I
nedförsbackar eller på ojämna vägar, ska du
placera kilar eller annat lämpligt material
under hjulen för att blockera bilen.
176
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

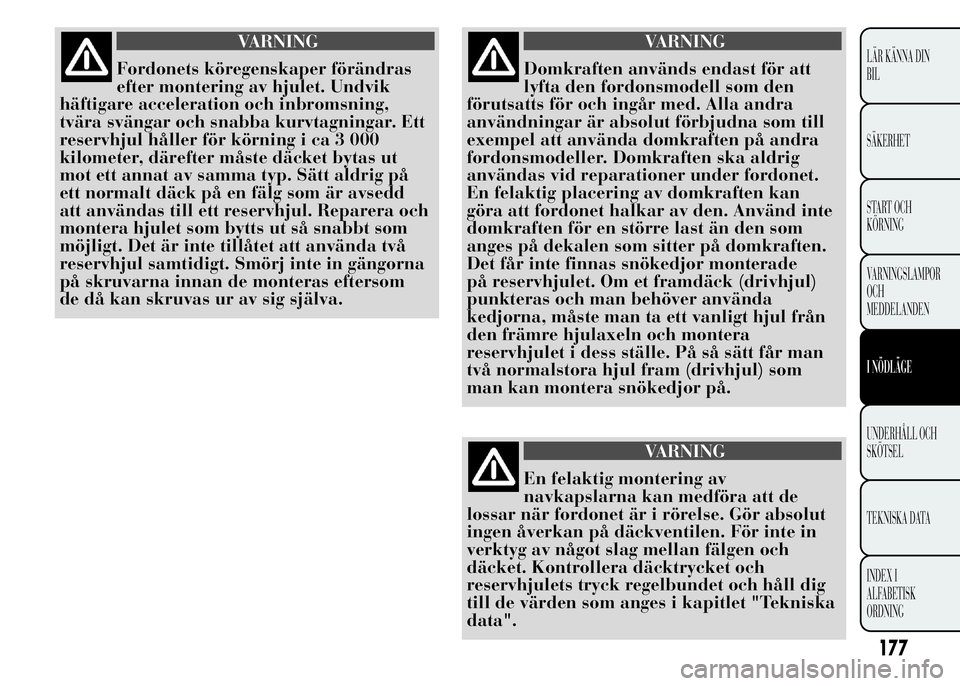

VARNING
Fordonets köregenskaper förändras
efter montering av hjulet. Undvik
häftigare acceleration och inbromsning,
tvära svängar och snabba kurvtagningar. Ett
reservhjul håller för körning i ca 3 000
kilometer, därefter måste däcket bytas ut
mot ett annat av samma typ. Sätt aldrig på
ett normalt däck på en fälg som är avsedd
att användas till ett reservhjul. Reparera och
montera hjulet som bytts ut så snabbt som
möjligt. Det är inte tillåtet att använda två
reservhjul samtidigt. Smörj inte in gängorna
på skruvarna innan de monteras eftersom
de då kan skruvas ur av sig själva.
VARNING
Domkraften används endast för att
lyfta den fordonsmodell som den
förutsatts för och ingår med. Alla andra
användningar är absolut förbjudna som till
exempel att använda domkraften på andra
fordonsmodeller. Domkraften ska aldrig
användas vid reparationer under fordonet.
En felaktig placering av domkraften kan
göra att fordonet halkar av den. Använd inte
domkraften för en större last än den som
anges på dekalen som sitter på domkraften.
Det får inte finnas snökedjor monterade
på reservhjulet. Om et framdäck (drivhjul)
punkteras och man behöver använda
kedjorna, måste man ta ett vanligt hjul från
den främre hjulaxeln och montera
reservhjulet i dess ställe. På så sätt får man
två normalstora hjul fram (drivhjul) som
man kan montera snökedjor på.
VARNING
En felaktig montering av
navkapslarna kan medföra att de
lossar när fordonet är i rörelse. Gör absolut
ingen åverkan på däckventilen. För inte in
verktyg av något slag mellan fälgen och
däcket. Kontrollera däcktrycket och
reservhjulets tryck regelbundet och håll dig
till de värden som anges i kapitlet "Tekniska
data".
177
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

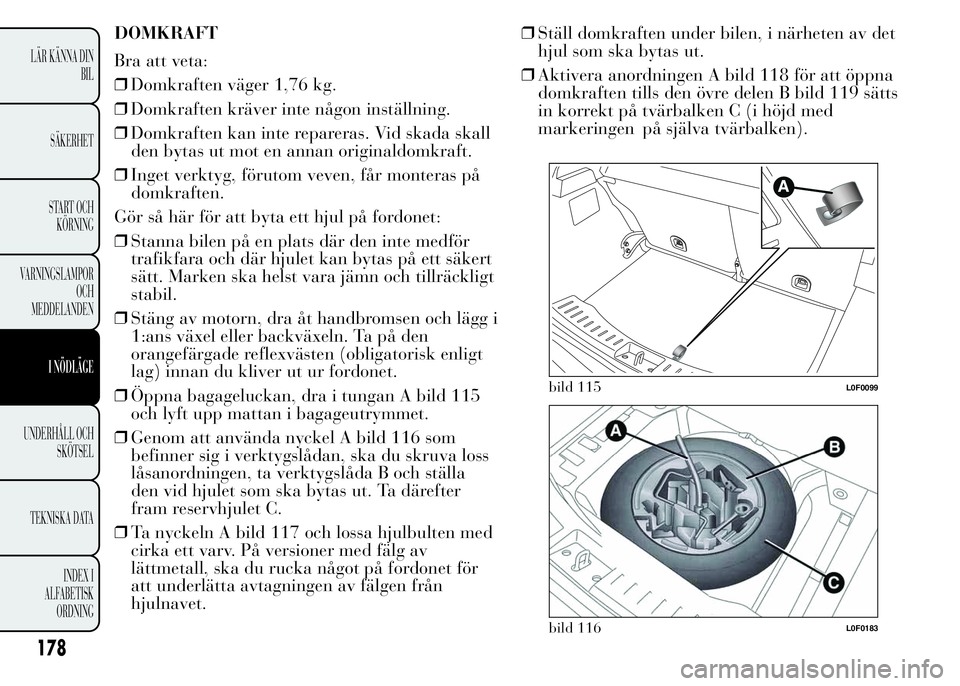

DOMKRAFT
Bra att veta:
❒Domkraften väger 1,76 kg.
❒Domkraften kräver inte någon inställning.
❒Domkraften kan inte repareras. Vid skada skall
den bytas ut mot en annan originaldomkraft.
❒Inget verktyg, förutom veven, får monteras på
domkraften.
Gör så här för att byta ett hjul på fordonet:
❒Stanna bilen på en plats där den inte medför
trafikfara och där hjulet kan bytas på ett säkert
sätt. Marken ska helst vara jämn och tillräckligt
stabil.
❒Stäng av motorn, dra åt handbromsen och lägg i
1:ans växel eller backväxeln. Ta på den
orangefärgade reflexvästen (obligatorisk enligt
lag) innan du kliver ut ur fordonet.
❒Öppna bagageluckan, dra i tungan A bild 115
och lyft upp mattan i bagageutrymmet.
❒Genom att använda nyckel A bild 116 som
befinner sig i verktygslådan, ska du skruva loss
låsanordningen, ta verktygslåda B och ställa
den vid hjulet som ska bytas ut. Ta därefter
fram reservhjulet C.
❒Ta nyckeln A bild 117 och lossa hjulbulten med
cirka ett varv. På versioner med fälg av
lättmetall, ska du rucka något på fordonet för
att underlätta avtagningen av fälgen från
hjulnavet.❒Ställ domkraften under bilen, i närheten av det
hjul som ska bytas ut.
❒Aktivera anordningen A bild 118 för att öppna
domkraften tills den övre delen B bild 119 sätts
in korrekt på tvärbalken C (i höjd med
markeringen på själva tvärbalken).
bild 115L0F0099
bild 116L0F0183
178
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

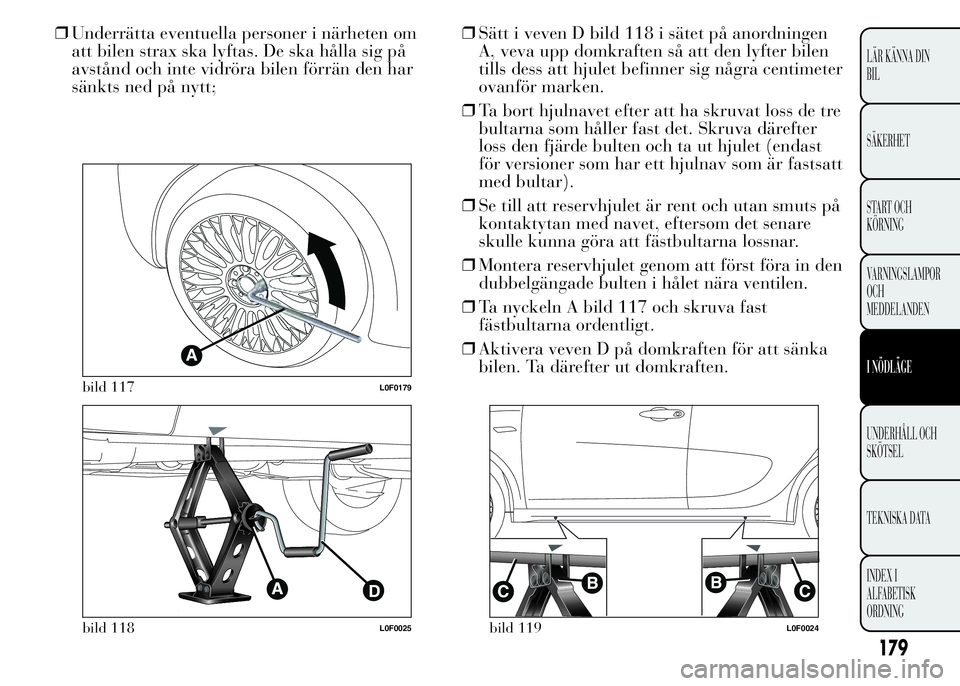

❒Underrätta eventuella personer i närheten om
att bilen strax ska lyftas. De ska hålla sig på
avstånd och inte vidröra bilen förrän den har
sänkts ned på nytt;❒Sätt i veven D bild 118 i sätet på anordningen
A, veva upp domkraften så att den lyfter bilen
tills dess att hjulet befinner sig några centimeter
ovanför marken.
❒Ta bort hjulnavet efter att ha skruvat loss de tre
bultarna som håller fast det. Skruva därefter
loss den fjärde bulten och ta ut hjulet (endast
för versioner som har ett hjulnav som är fastsatt
med bultar).
❒Se till att reservhjulet är rent och utan smuts på
kontaktytan med navet, eftersom det senare
skulle kunna göra att fästbultarna lossnar.
❒Montera reservhjulet genom att först föra in den
dubbelgängade bulten i hålet nära ventilen.
❒Ta nyckeln A bild 117 och skruva fast
fästbultarna ordentligt.
❒Aktivera veven D på domkraften för att sänka
bilen. Ta därefter ut domkraften.
bild 117L0F0179
bild 118L0F0025bild 119L0F0024
179
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

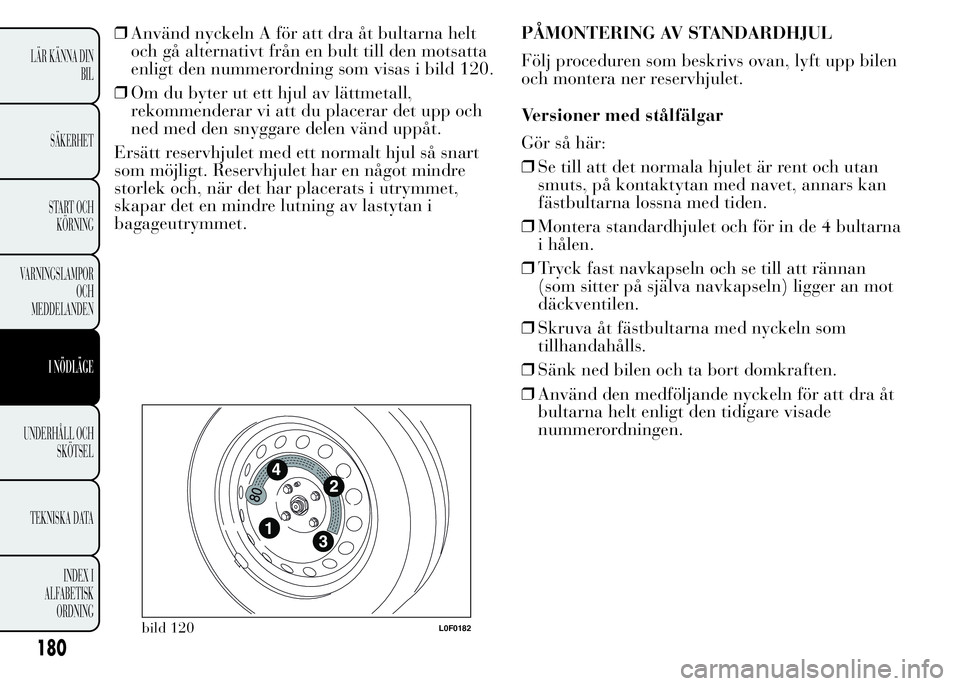

❒Använd nyckeln A för att dra åt bultarna helt
och gå alternativt från en bult till den motsatta
enligt den nummerordning som visas i bild 120.
❒Om du byter ut ett hjul av lättmetall,
rekommenderar vi att du placerar det upp och
ned med den snyggare delen vänd uppåt.
Ersätt reservhjulet med ett normalt hjul så snart
som möjligt. Reservhjulet har en något mindre
storlek och, när det har placerats i utrymmet,
skapar det en mindre lutning av lastytan i
bagageutrymmet.PÅMONTERING AV STANDARDHJUL
Följ proceduren som beskrivs ovan, lyft upp bilen
och montera ner reservhjulet.
Versioner med stålfälgar
Gör så här:
❒Se till att det normala hjulet är rent och utan
smuts, på kontaktytan med navet, annars kan
fästbultarna lossna med tiden.
❒Montera standardhjulet och för in de 4 bultarna
i hålen.
❒Tryck fast navkapseln och se till att rännan
(som sitter på själva navkapseln) ligger an mot
däckventilen.
❒Skruva åt fästbultarna med nyckeln som
tillhandahålls.
❒Sänk ned bilen och ta bort domkraften.
❒Använd den medföljande nyckeln för att dra åt
bultarna helt enligt den tidigare visade
nummerordningen.
bild 120L0F0182
180
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
