2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

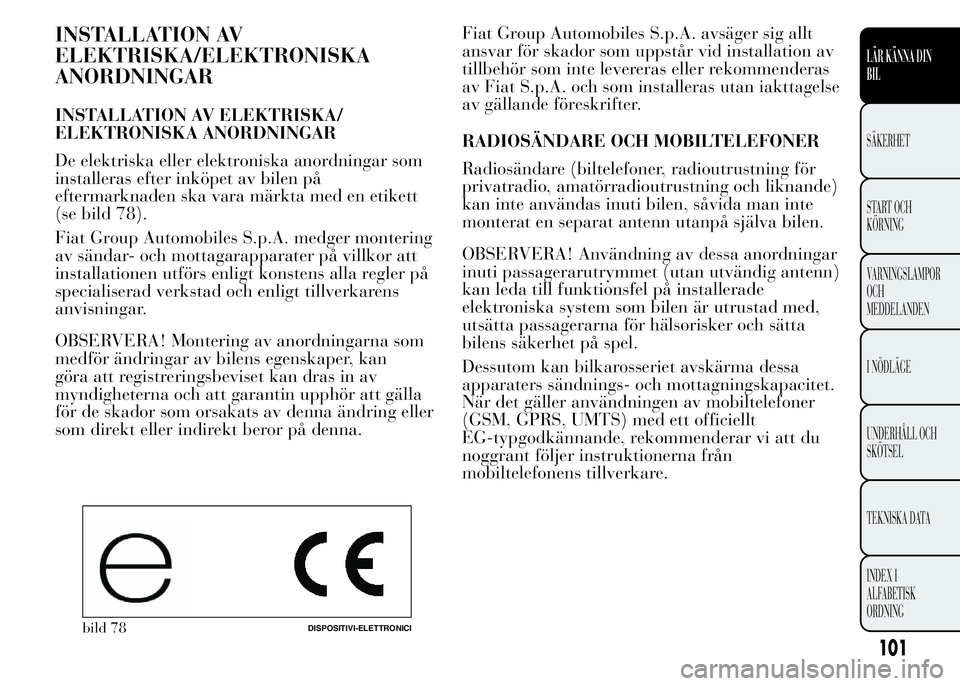

INSTALLATION AV
ELEKTRISKA/ELEKTRONISKA
ANORDNINGAR
INSTALLATION AV ELEKTRISKA/
ELEKTRONISKA ANORDNINGAR
De elektriska eller elektroniska anordningar som
installeras efter inköpet av bilen på
eftermarknaden ska vara märkta med en etikett
(se bild 78).
Fiat Group Automobiles S.p.A. medger montering
av sändar- och mottagarapparater på villkor att
installationen utförs enligt konstens alla regler på
specialiserad verkstad och enligt tillverkarens
anvisningar.
OBSERVERA! Montering av anordningarna som
medför ändringar av bilens egenskaper, kan
göra att registreringsbeviset kan dras in av
myndigheterna och att garantin upphör att gälla
för de skador som orsakats av denna ändring eller
som direkt eller indirekt beror på denna.Fiat Group Automobiles S.p.A. avsäger sig allt
ansvar för skador som uppstår vid installation av
tillbehör som inte levereras eller rekommenderas
av Fiat S.p.A. och som installeras utan iakttagelse
av gällande föreskrifter.
RADIOSÄNDARE OCH MOBILTELEFONER
Radiosändare (biltelefoner, radioutrustning för
privatradio, amatörradioutrustning och liknande)
kan inte användas inuti bilen, såvida man inte
monterat en separat antenn utanpå själva bilen.
OBSERVERA! Användning av dessa anordningar
inuti passagerarutrymmet (utan utvändig antenn)
kan leda till funktionsfel på installerade
elektroniska system som bilen är utrustad med,
utsätta passagerarna för hälsorisker och sätta
bilens säkerhet på spel.
Dessutom kan bilkarosseriet avskärma dessa
apparaters sändnings- och mottagningskapacitet.
När det gäller användningen av mobiltelefoner
(GSM, GPRS, UMTS) med ett officiellt
EG-typgodkännande, rekommenderar vi att du
noggrant följer instruktionerna från
mobiltelefonens tillverkare.
bild 78DISPOSITIVI-ELETTRONICI
101
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

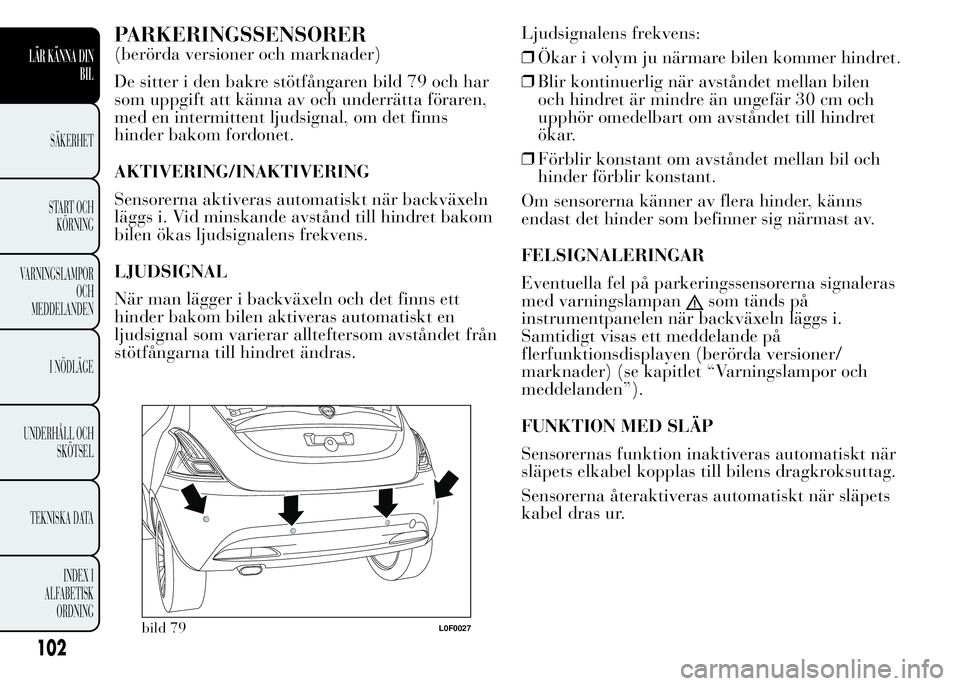

PARKERINGSSENSORER
(berörda versioner och marknader)
De sitter i den bakre stötfångaren bild 79 och har
som uppgift att känna av och underrätta föraren,
med en intermittent ljudsignal, om det finns
hinder bakom fordonet.
AKTIVERING/INAKTIVERING
Sensorerna aktiveras automatiskt när backväxeln
läggs i. Vid minskande avstånd till hindret bakom
bilen ökas ljudsignalens frekvens.
LJUDSIGNAL
När man lägger i backväxeln och det finns ett
hinder bakom bilen aktiveras automatiskt en
ljudsignal som varierar allteftersom avståndet från
stötfångarna till hindret ändras.Ljudsignalens frekvens:
❒Ökar i volym ju närmare bilen kommer hindret.
❒Blir kontinuerlig när avståndet mellan bilen
och hindret är mindre än ungefär 30 cm och
upphör omedelbart om avståndet till hindret
ökar.
❒Förblir konstant om avståndet mellan bil och
hinder förblir konstant.
Om sensorerna känner av flera hinder, känns
endast det hinder som befinner sig närmast av.
FELSIGNALERINGAR
Eventuella fel på parkeringssensorerna signaleras
med varningslampan
som tänds på
instrumentpanelen när backväxeln läggs i.
Samtidigt visas ett meddelande på
flerfunktionsdisplayen (berörda versioner/
marknader) (se kapitlet “Varningslampor och
meddelanden”).
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras automatiskt när
släpets elkabel kopplas till bilens dragkroksuttag.
Sensorerna återaktiveras automatiskt när släpets
kabel dras ur.
LANCIA
bild 79L0F0027
102
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

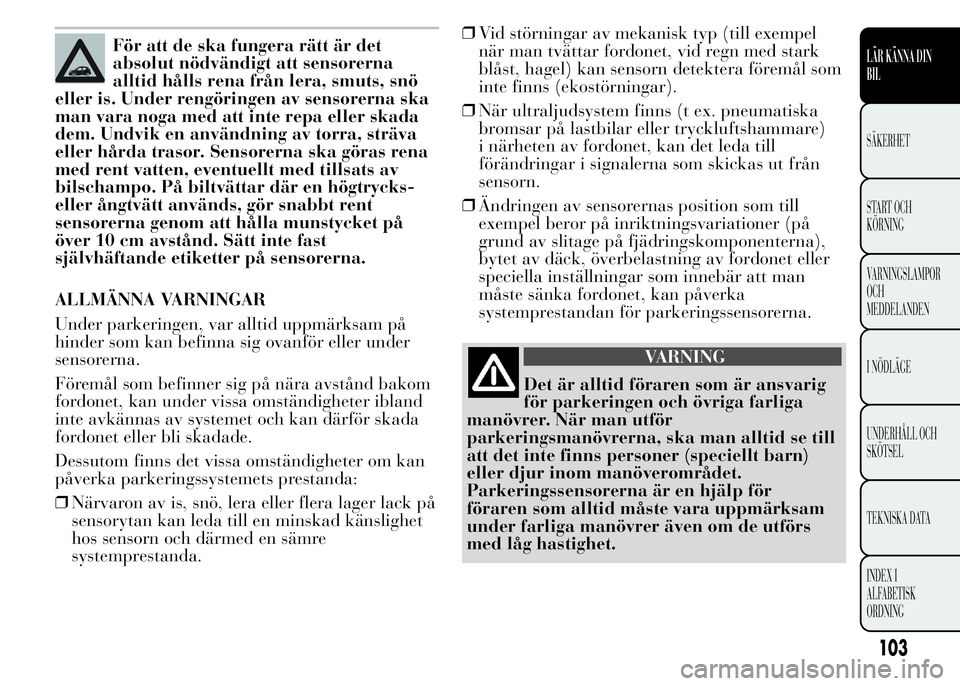

För att de ska fungera rätt är det
absolut nödvändigt att sensorerna
alltid hålls rena från lera, smuts, snö
eller is. Under rengöringen av sensorerna ska
man vara noga med att inte repa eller skada
dem. Undvik en användning av torra, sträva
eller hårda trasor. Sensorerna ska göras rena
med rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
sensorerna genom att hålla munstycket på
över 10 cm avstånd. Sätt inte fast
självhäftande etiketter på sensorerna.
ALLMÄNNA VARNINGAR
Under parkeringen, var alltid uppmärksam på
hinder som kan befinna sig ovanför eller under
sensorerna.
Föremål som befinner sig på nära avstånd bakom
fordonet, kan under vissa omständigheter ibland
inte avkännas av systemet och kan därför skada
fordonet eller bli skadade.
Dessutom finns det vissa omständigheter om kan
påverka parkeringssystemets prestanda:
❒Närvaron av is, snö, lera eller flera lager lack på
sensorytan kan leda till en minskad känslighet
hos sensorn och därmed en sämre
systemprestanda.❒Vid störningar av mekanisk typ (till exempel
när man tvättar fordonet, vid regn med stark
blåst, hagel) kan sensorn detektera föremål som
inte finns (ekostörningar).
❒När ultraljudsystem finns (t ex. pneumatiska
bromsar på lastbilar eller tryckluftshammare)
i närheten av fordonet, kan det leda till
förändringar i signalerna som skickas ut från
sensorn.
❒Ändringen av sensorernas position som till
exempel beror på inriktningsvariationer (på
grund av slitage på fjädringskomponenterna),
bytet av däck, överbelastning av fordonet eller
speciella inställningar som innebär att man
måste sänka fordonet, kan påverka
systemprestandan för parkeringssensorerna.
VARNING
Det är alltid föraren som är ansvarig
för parkeringen och övriga farliga
manövrer. När man utför
parkeringsmanövrerna, ska man alltid se till
att det inte finns personer (speciellt barn)
eller djur inom manöverområdet.
Parkeringssensorerna är en hjälp för
föraren som alltid måste vara uppmärksam
under farliga manövrer även om de utförs
med låg hastighet.
103
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

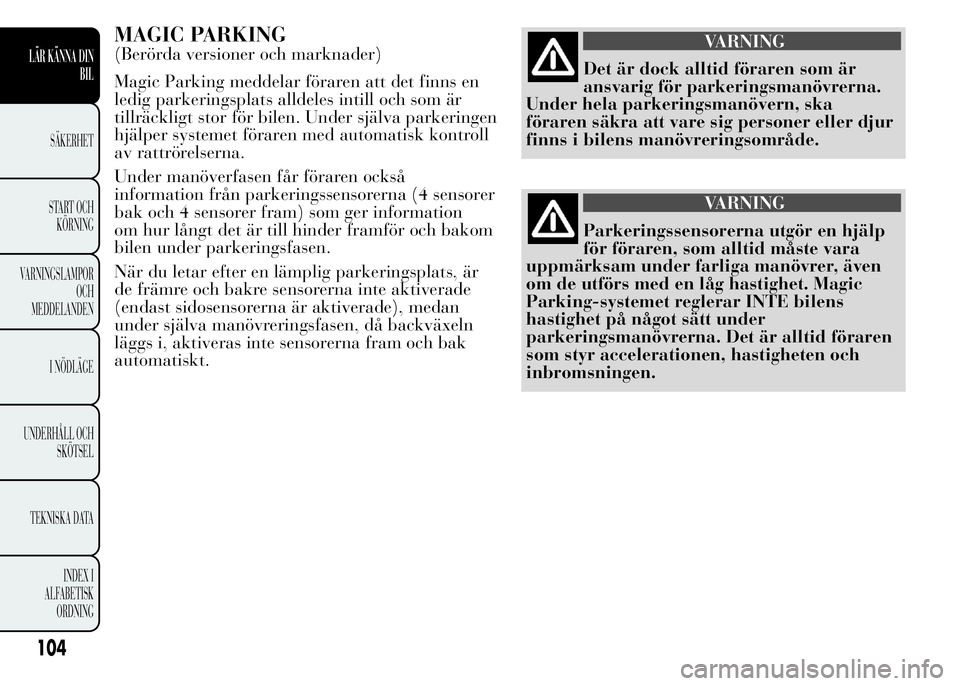

MAGIC PARKING
(Berörda versioner och marknader)
Magic Parking meddelar föraren att det finns en
ledig parkeringsplats alldeles intill och som är
tillräckligt stor för bilen. Under själva parkeringen
hjälper systemet föraren med automatisk kontroll
av rattrörelserna.
Under manöverfasen får föraren också
information från parkeringssensorerna (4 sensorer
bak och 4 sensorer fram) som ger information
om hur långt det är till hinder framför och bakom
bilen under parkeringsfasen.
När du letar efter en lämplig parkeringsplats, är
de främre och bakre sensorerna inte aktiverade
(endast sidosensorerna är aktiverade), medan
under själva manövreringsfasen, då backväxeln
läggs i, aktiveras inte sensorerna fram och bak
automatiskt.VARNING
Det är dock alltid föraren som är
ansvarig för parkeringsmanövrerna.
Under hela parkeringsmanövern, ska
föraren säkra att vare sig personer eller djur
finns i bilens manövreringsområde.
VARNING
Parkeringssensorerna utgör en hjälp
för föraren, som alltid måste vara
uppmärksam under farliga manövrer, även
om de utförs med en låg hastighet. Magic
Parking-systemet reglerar INTE bilens
hastighet på något sätt under
parkeringsmanövrerna. Det är alltid föraren
som styr accelerationen, hastigheten och
inbromsningen.
104
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

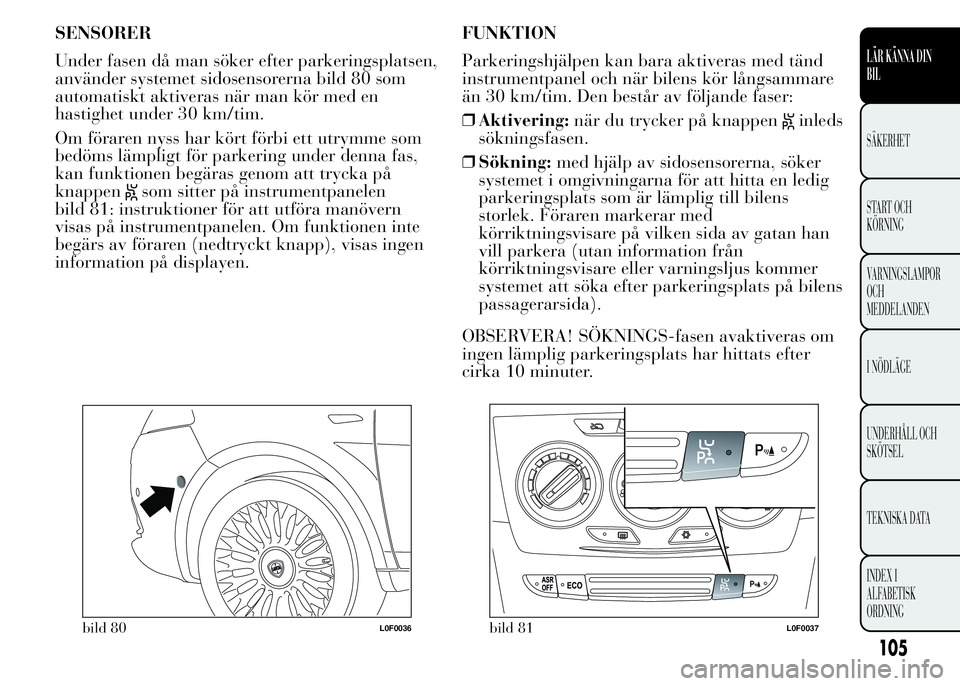

SENSORER
Under fasen då man söker efter parkeringsplatsen,
använder systemet sidosensorerna bild 80 som
automatiskt aktiveras när man kör med en
hastighet under 30 km/tim.
Om föraren nyss har kört förbi ett utrymme som
bedöms lämpligt för parkering under denna fas,
kan funktionen begäras genom att trycka på
knappen
som sitter på instrumentpanelen
bild 81: instruktioner för att utföra manövern
visas på instrumentpanelen. Om funktionen inte
begärs av föraren (nedtryckt knapp), visas ingen
information på displayen.FUNKTION
Parkeringshjälpen kan bara aktiveras med tänd
instrumentpanel och när bilens kör långsammare
än 30 km/tim. Den består av följande faser:
❒Aktivering:när du trycker på knappen
inleds
sökningsfasen.
❒Sökning:med hjälp av sidosensorerna, söker
systemet i omgivningarna för att hitta en ledig
parkeringsplats som är lämplig till bilens
storlek. Föraren markerar med
körriktningsvisare på vilken sida av gatan han
vill parkera (utan information från
körriktningsvisare eller varningsljus kommer
systemet att söka efter parkeringsplats på bilens
passagerarsida).
OBSERVERA! SÖKNINGS-fasen avaktiveras om
ingen lämplig parkeringsplats har hittats efter
cirka 10 minuter.
bild 80L0F0036bild 81L0F0037
105
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

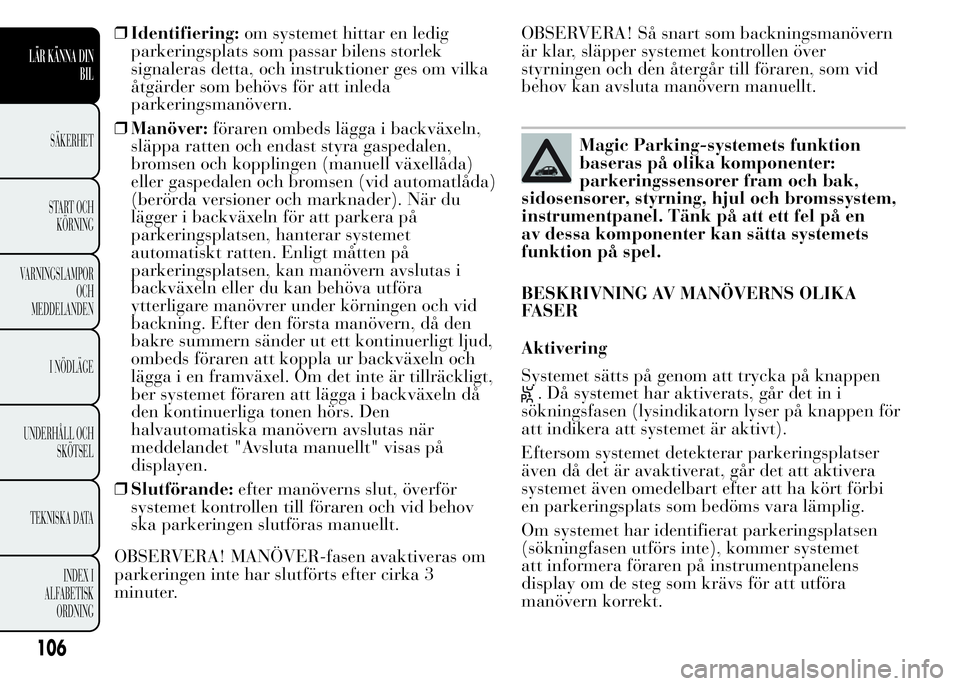

❒Identifiering:om systemet hittar en ledig
parkeringsplats som passar bilens storlek
signaleras detta, och instruktioner ges om vilka
åtgärder som behövs för att inleda
parkeringsmanövern.
❒Manöver:föraren ombeds lägga i backväxeln,
släppa ratten och endast styra gaspedalen,
bromsen och kopplingen (manuell växellåda)
eller gaspedalen och bromsen (vid automatlåda)
(berörda versioner och marknader). När du
lägger i backväxeln för att parkera på
parkeringsplatsen, hanterar systemet
automatiskt ratten. Enligt måtten på
parkeringsplatsen, kan manövern avslutas i
backväxeln eller du kan behöva utföra
ytterligare manövrer under körningen och vid
backning. Efter den första manövern, då den
bakre summern sänder ut ett kontinuerligt ljud,
ombeds föraren att koppla ur backväxeln och
lägga i en framväxel. Om det inte är tillräckligt,
ber systemet föraren att lägga i backväxeln då
den kontinuerliga tonen hörs. Den
halvautomatiska manövern avslutas när
meddelandet "Avsluta manuellt" visas på
displayen.
❒Slutförande:efter manöverns slut, överför
systemet kontrollen till föraren och vid behov
ska parkeringen slutföras manuellt.
OBSERVERA! MANÖVER-fasen avaktiveras om
parkeringen inte har slutförts efter cirka 3
minuter.OBSERVERA! Så snart som backningsmanövern
är klar, släpper systemet kontrollen över
styrningen och den återgår till föraren, som vid
behov kan avsluta manövern manuellt.
Magic Parking-systemets funktion
baseras på olika komponenter:
parkeringssensorer fram och bak,
sidosensorer, styrning, hjul och bromssystem,
instrumentpanel. Tänk på att ett fel på en
av dessa komponenter kan sätta systemets
funktion på spel.
BESKRIVNING AV MANÖVERNS OLIKA
FASER
Aktivering
Systemet sätts på genom att trycka på knappen
. Då systemet har aktiverats, går det in i
sökningsfasen (lysindikatorn lyser på knappen för
att indikera att systemet är aktivt).
Eftersom systemet detekterar parkeringsplatser
även då det är avaktiverat, går det att aktivera
systemet även omedelbart efter att ha kört förbi
en parkeringsplats som bedöms vara lämplig.
Om systemet har identifierat parkeringsplatsen
(sökningfasen utförs inte), kommer systemet
att informera föraren på instrumentpanelens
display om de steg som krävs för att utföra
manövern korrekt.
106
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

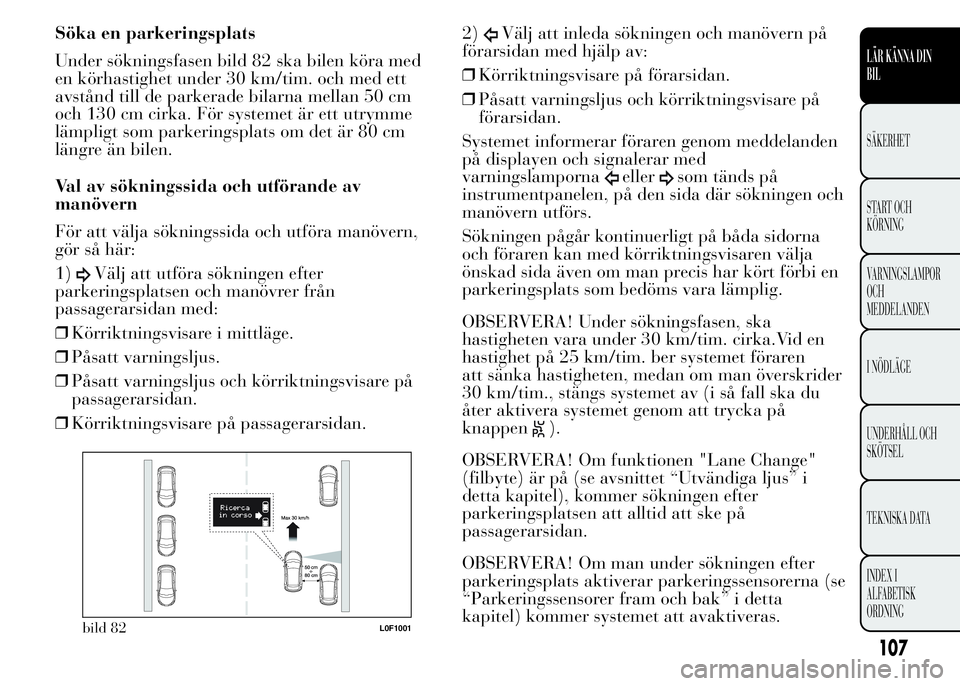

Söka en parkeringsplats
Under sökningsfasen bild 82 ska bilen köra med
en körhastighet under 30 km/tim. och med ett
avstånd till de parkerade bilarna mellan 50 cm
och 130 cm cirka. För systemet är ett utrymme
lämpligt som parkeringsplats om det är 80 cm
längre än bilen.
Val av sökningssida och utförande av
manövern
För att välja sökningssida och utföra manövern,
gör så här:
1)
Välj att utföra sökningen efter
parkeringsplatsen och manövrer från
passagerarsidan med:
❒Körriktningsvisare i mittläge.
❒Påsatt varningsljus.
❒Påsatt varningsljus och körriktningsvisare på
passagerarsidan.
❒Körriktningsvisare på passagerarsidan.2)
Välj att inleda sökningen och manövern på
förarsidan med hjälp av:
❒Körriktningsvisare på förarsidan.
❒Påsatt varningsljus och körriktningsvisare på
förarsidan.
Systemet informerar föraren genom meddelanden
på displayen och signalerar med
varningslamporna
ellersom tänds på
instrumentpanelen, på den sida där sökningen och
manövern utförs.
Sökningen pågår kontinuerligt på båda sidorna
och föraren kan med körriktningsvisaren välja
önskad sida även om man precis har kört förbi en
parkeringsplats som bedöms vara lämplig.
OBSERVERA! Under sökningsfasen, ska
hastigheten vara under 30 km/tim. cirka.Vid en
hastighet på 25 km/tim. ber systemet föraren
att sänka hastigheten, medan om man överskrider
30 km/tim., stängs systemet av (i så fall ska du
åter aktivera systemet genom att trycka på
knappen
).
OBSERVERA! Om funktionen "Lane Change"
(filbyte) är på (se avsnittet “Utvändiga ljus” i
detta kapitel), kommer sökningen efter
parkeringsplatsen att alltid att ske på
passagerarsidan.
OBSERVERA! Om man under sökningen efter
parkeringsplats aktiverar parkeringssensorerna (se
“Parkeringssensorer fram och bak” i detta
kapitel) kommer systemet att avaktiveras.
bild 82L0F1001
107
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

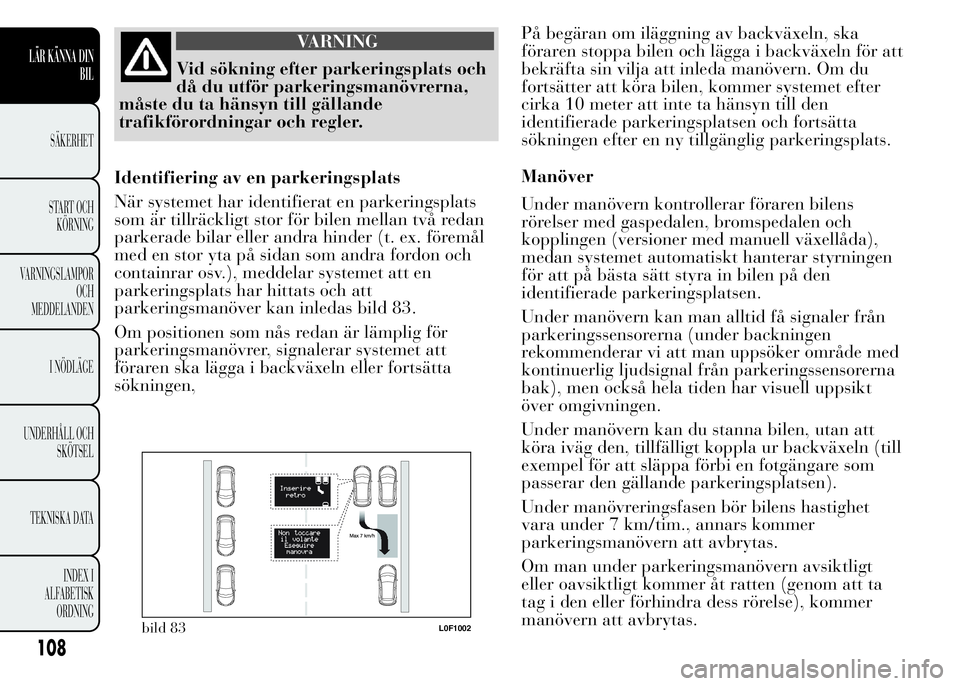

VARNING
Vid sökning efter parkeringsplats och
då du utför parkeringsmanövrerna,
måste du ta hänsyn till gällande
trafikförordningar och regler.
Identifiering av en parkeringsplats
När systemet har identifierat en parkeringsplats
som är tillräckligt stor för bilen mellan två redan
parkerade bilar eller andra hinder (t. ex. föremål
med en stor yta på sidan som andra fordon och
containrar osv.), meddelar systemet att en
parkeringsplats har hittats och att
parkeringsmanöver kan inledas bild 83.
Om positionen som nås redan är lämplig för
parkeringsmanövrer, signalerar systemet att
föraren ska lägga i backväxeln eller fortsätta
sökningen,På begäran om iläggning av backväxeln, ska
föraren stoppa bilen och lägga i backväxeln för att
bekräfta sin vilja att inleda manövern. Om du
fortsätter att köra bilen, kommer systemet efter
cirka 10 meter att inte ta hänsyn till den
identifierade parkeringsplatsen och fortsätta
sökningen efter en ny tillgänglig parkeringsplats.
Manöver
Under manövern kontrollerar föraren bilens
rörelser med gaspedalen, bromspedalen och
kopplingen (versioner med manuell växellåda),
medan systemet automatiskt hanterar styrningen
för att på bästa sätt styra in bilen på den
identifierade parkeringsplatsen.
Under manövern kan man alltid få signaler från
parkeringssensorerna (under backningen
rekommenderar vi att man uppsöker område med
kontinuerlig ljudsignal från parkeringssensorerna
bak), men också hela tiden har visuell uppsikt
över omgivningen.
Under manövern kan du stanna bilen, utan att
köra iväg den, tillfälligt koppla ur backväxeln (till
exempel för att släppa förbi en fotgängare som
passerar den gällande parkeringsplatsen).
Under manövreringsfasen bör bilens hastighet
vara under 7 km/tim., annars kommer
parkeringsmanövern att avbrytas.
Om man under parkeringsmanövern avsiktligt
eller oavsiktligt kommer åt ratten (genom att ta
tag i den eller förhindra dess rörelse), kommer
manövern att avbrytas.
bild 83L0F1002
108
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
