2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

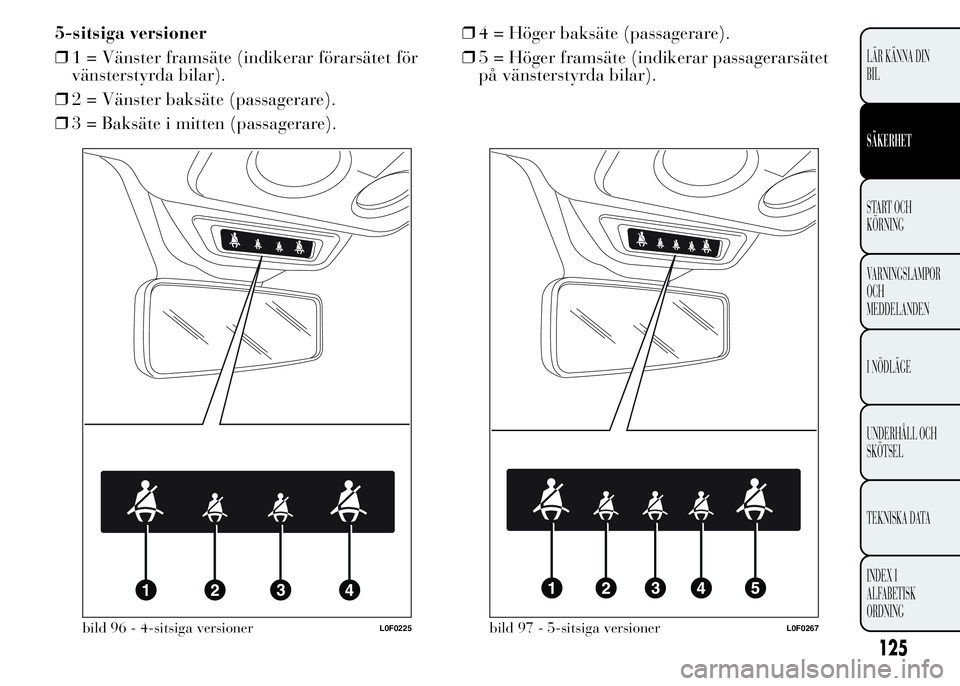

5-sitsiga versioner
❒1 = Vänster framsäte (indikerar förarsätet för
vänsterstyrda bilar).
❒2 = Vänster baksäte (passagerare).
❒3 = Baksäte i mitten (passagerare).❒4 = Höger baksäte (passagerare).
❒5 = Höger framsäte (indikerar passagerarsätet
på vänsterstyrda bilar).
bild 96 - 4-sitsiga versionerL0F0225bild 97 - 5-sitsiga versionerL0F0267
125
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

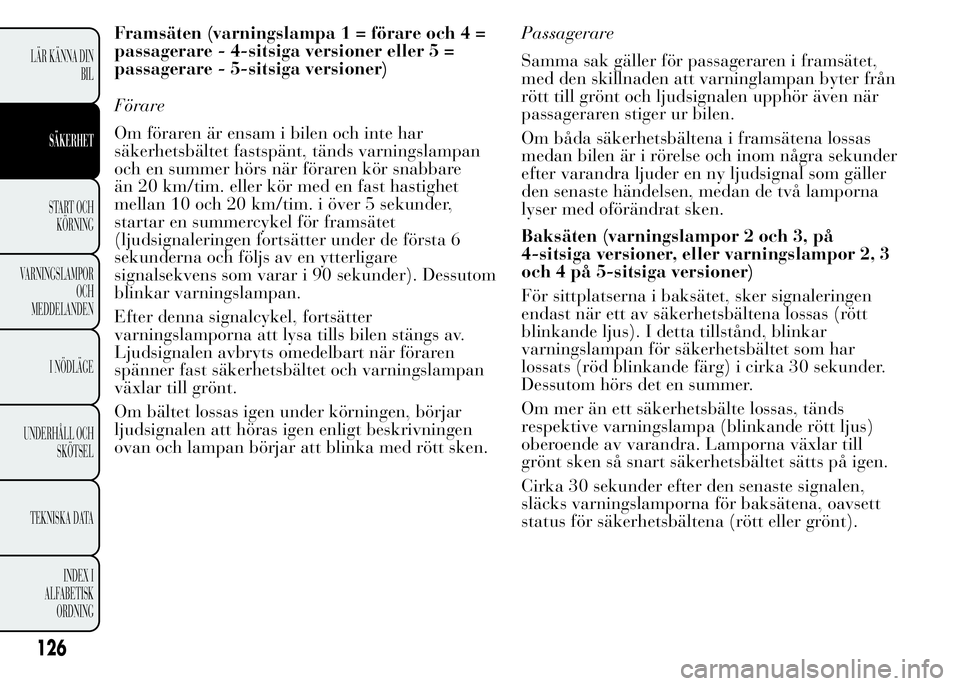

Framsäten (varningslampa 1 = förare och 4 =
passagerare - 4-sitsiga versioner eller 5 =
passagerare - 5-sitsiga versioner)
Förare
Om föraren är ensam i bilen och inte har
säkerhetsbältet fastspänt, tänds varningslampan
och en summer hörs när föraren kör snabbare
än 20 km/tim. eller kör med en fast hastighet
mellan 10 och 20 km/tim. i över 5 sekunder,
startar en summercykel för framsätet
(ljudsignaleringen fortsätter under de första 6
sekunderna och följs av en ytterligare
signalsekvens som varar i 90 sekunder). Dessutom
blinkar varningslampan.
Efter denna signalcykel, fortsätter
varningslamporna att lysa tills bilen stängs av.
Ljudsignalen avbryts omedelbart när föraren
spänner fast säkerhetsbältet och varningslampan
växlar till grönt.
Om bältet lossas igen under körningen, börjar
ljudsignalen att höras igen enligt beskrivningen
ovan och lampan börjar att blinka med rött sken.Passagerare
Samma sak gäller för passageraren i framsätet,
med den skillnaden att varninglampan byter från
rött till grönt och ljudsignalen upphör även när
passageraren stiger ur bilen.
Om båda säkerhetsbältena i framsätena lossas
medan bilen är i rörelse och inom några sekunder
efter varandra ljuder en ny ljudsignal som gäller
den senaste händelsen, medan de två lamporna
lyser med oförändrat sken.
Baksäten (varningslampor 2 och 3, på
4-sitsiga versioner, eller varningslampor 2, 3
och 4 på 5-sitsiga versioner)
För sittplatserna i baksätet, sker signaleringen
endast när ett av säkerhetsbältena lossas (rött
blinkande ljus). I detta tillstånd, blinkar
varningslampan för säkerhetsbältet som har
lossats (röd blinkande färg) i cirka 30 sekunder.
Dessutom hörs det en summer.
Om mer än ett säkerhetsbälte lossas, tänds
respektive varningslampa (blinkande rött ljus)
oberoende av varandra. Lamporna växlar till
grönt sken så snart säkerhetsbältet sätts på igen.
Cirka 30 sekunder efter den senaste signalen,
släcks varningslamporna för baksätena, oavsett
status för säkerhetsbältena (rött eller grönt).
126
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

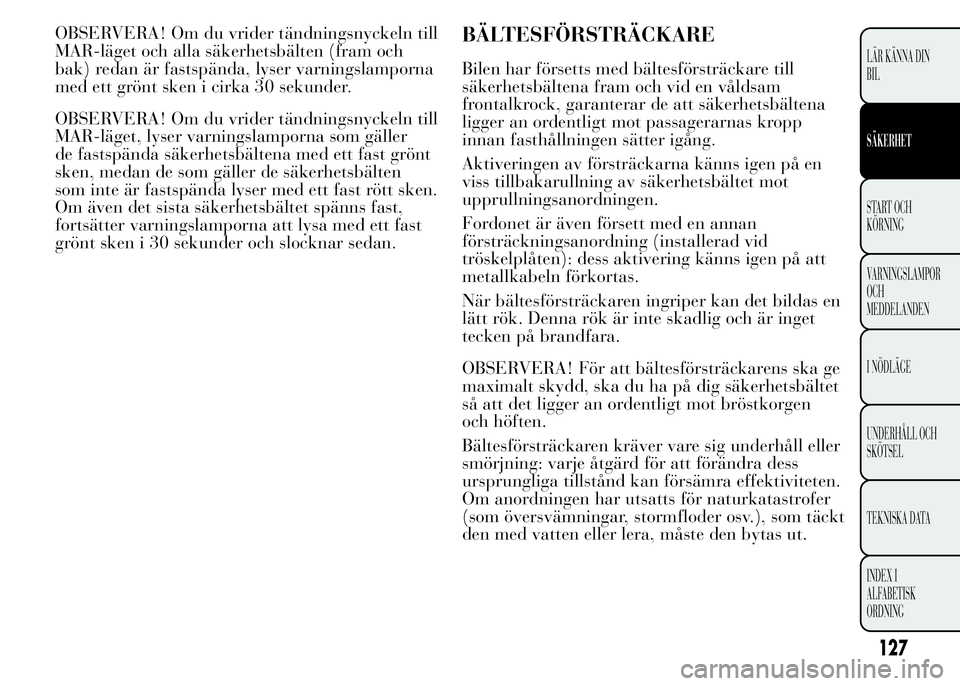

OBSERVERA! Om du vrider tändningsnyckeln till
MAR-läget och alla säkerhetsbälten (fram och
bak) redan är fastspända, lyser varningslamporna
med ett grönt sken i cirka 30 sekunder.
OBSERVERA! Om du vrider tändningsnyckeln till
MAR-läget, lyser varningslamporna som gäller
de fastspända säkerhetsbältena med ett fast grönt
sken, medan de som gäller de säkerhetsbälten
som inte är fastspända lyser med ett fast rött sken.
Om även det sista säkerhetsbältet spänns fast,
fortsätter varningslamporna att lysa med ett fast
grönt sken i 30 sekunder och slocknar sedan.BÄLTESFÖRSTRÄCKARE
Bilen har försetts med bältesförsträckare till
säkerhetsbältena fram och vid en våldsam
frontalkrock, garanterar de att säkerhetsbältena
ligger an ordentligt mot passagerarnas kropp
innan fasthållningen sätter igång.
Aktiveringen av försträckarna känns igen på en
viss tillbakarullning av säkerhetsbältet mot
upprullningsanordningen.
Fordonet är även försett med en annan
försträckningsanordning (installerad vid
tröskelplåten): dess aktivering känns igen på att
metallkabeln förkortas.
När bältesförsträckaren ingriper kan det bildas en
lätt rök. Denna rök är inte skadlig och är inget
tecken på brandfara.
OBSERVERA! För att bältesförsträckarens ska ge
maximalt skydd, ska du ha på dig säkerhetsbältet
så att det ligger an ordentligt mot bröstkorgen
och höften.
Bältesförsträckaren kräver vare sig underhåll eller
smörjning: varje åtgärd för att förändra dess
ursprungliga tillstånd kan försämra effektiviteten.
Om anordningen har utsatts för naturkatastrofer
(som översvämningar, stormfloder osv.), som täckt
den med vatten eller lera, måste den bytas ut.
127
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

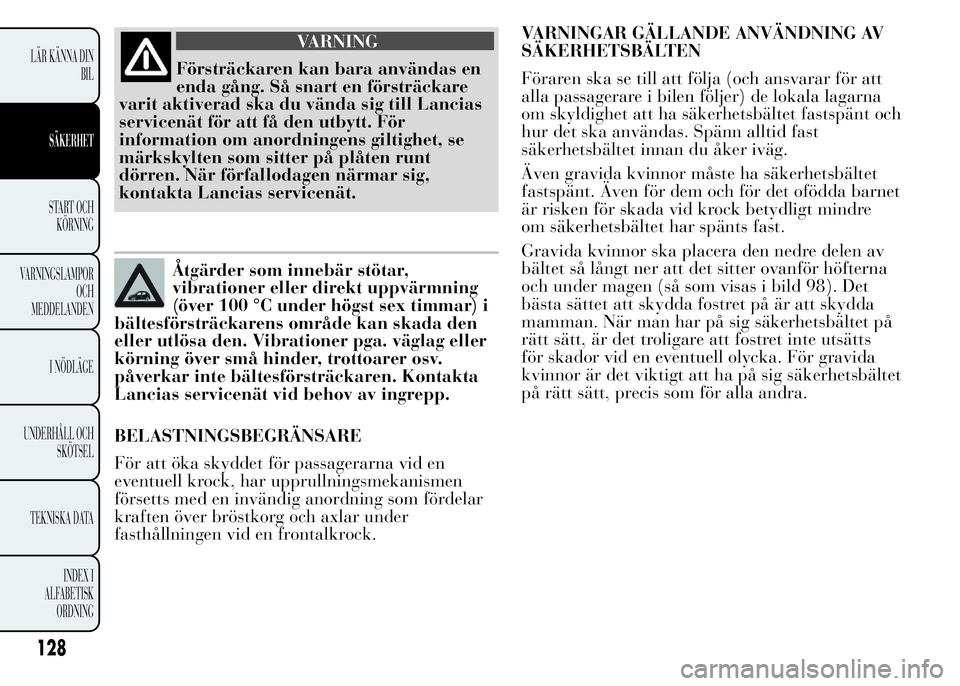

VARNING
Försträckaren kan bara användas en
enda gång. Så snart en försträckare
varit aktiverad ska du vända sig till Lancias
servicenät för att få den utbytt. För
information om anordningens giltighet, se
märkskylten som sitter på plåten runt
dörren. När förfallodagen närmar sig,
kontakta Lancias servicenät.
Åtgärder som innebär stötar,
vibrationer eller direkt uppvärmning
(över 100 °C under högst sex timmar) i
bältesförsträckarens område kan skada den
eller utlösa den. Vibrationer pga. väglag eller
körning över små hinder, trottoarer osv.
påverkar inte bältesförsträckaren. Kontakta
Lancias servicenät vid behov av ingrepp.
BELASTNINGSBEGRÄNSARE
För att öka skyddet för passagerarna vid en
eventuell krock, har upprullningsmekanismen
försetts med en invändig anordning som fördelar
kraften över bröstkorg och axlar under
fasthållningen vid en frontalkrock.VARNINGAR GÄLLANDE ANVÄNDNING AV
SÄKERHETSBÄLTEN
Föraren ska se till att följa (och ansvarar för att
alla passagerare i bilen följer) de lokala lagarna
om skyldighet att ha säkerhetsbältet fastspänt och
hur det ska användas. Spänn alltid fast
säkerhetsbältet innan du åker iväg.
Även gravida kvinnor måste ha säkerhetsbältet
fastspänt. Även för dem och för det ofödda barnet
är risken för skada vid krock betydligt mindre
om säkerhetsbältet har spänts fast.
Gravida kvinnor ska placera den nedre delen av
bältet så långt ner att det sitter ovanför höfterna
och under magen (så som visas i bild 98). Det
bästa sättet att skydda fostret på är att skydda
mamman. När man har på sig säkerhetsbältet på
rätt sätt, är det troligare att fostret inte utsätts
för skador vid en eventuell olycka. För gravida
kvinnor är det viktigt att ha på sig säkerhetsbältet
på rätt sätt, precis som för alla andra.
128
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

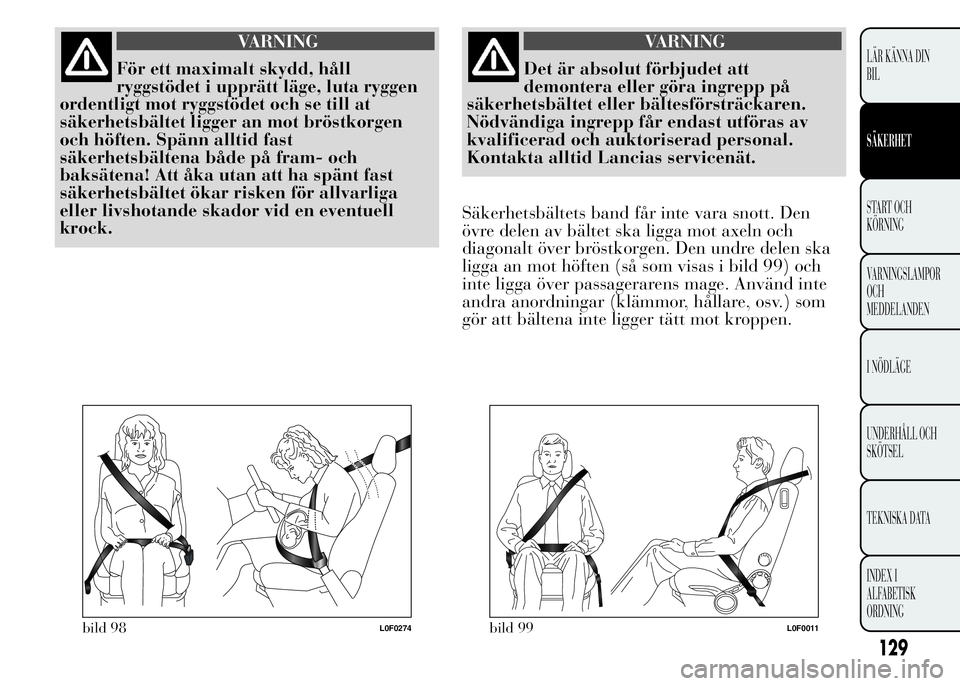

VARNING
För ett maximalt skydd, håll
ryggstödet i upprätt läge, luta ryggen
ordentligt mot ryggstödet och se till at
säkerhetsbältet ligger an mot bröstkorgen
och höften. Spänn alltid fast
säkerhetsbältena både på fram- och
baksätena! Att åka utan att ha spänt fast
säkerhetsbältet ökar risken för allvarliga
eller livshotande skador vid en eventuell
krock.
VARNING
Det är absolut förbjudet att
demontera eller göra ingrepp på
säkerhetsbältet eller bältesförsträckaren.
Nödvändiga ingrepp får endast utföras av
kvalificerad och auktoriserad personal.
Kontakta alltid Lancias servicenät.
Säkerhetsbältets band får inte vara snott. Den
övre delen av bältet ska ligga mot axeln och
diagonalt över bröstkorgen. Den undre delen ska
ligga an mot höften (så som visas i bild 99) och
inte ligga över passagerarens mage. Använd inte
andra anordningar (klämmor, hållare, osv.) som
gör att bältena inte ligger tätt mot kroppen.
bild 98L0F0274bild 99L0F0011
129
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

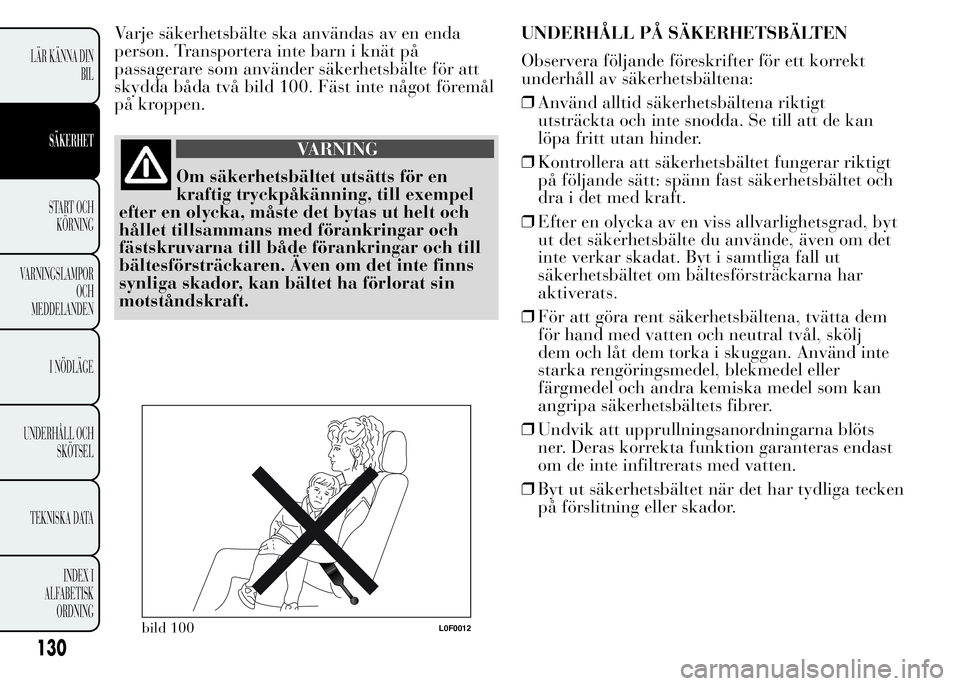

Varje säkerhetsbälte ska användas av en enda
person. Transportera inte barn i knät på
passagerare som använder säkerhetsbälte för att
skydda båda två bild 100. Fäst inte något föremål
på kroppen.
VARNING
Om säkerhetsbältet utsätts för en
kraftig tryckpåkänning, till exempel
efter en olycka, måste det bytas ut helt och
hållet tillsammans med förankringar och
fästskruvarna till både förankringar och till
bältesförsträckaren. Även om det inte finns
synliga skador, kan bältet ha förlorat sin
motståndskraft.UNDERHÅLL PÅ SÄKERHETSBÄLTEN
Observera följande föreskrifter för ett korrekt
underhåll av säkerhetsbältena:
❒Använd alltid säkerhetsbältena riktigt
utsträckta och inte snodda. Se till att de kan
löpa fritt utan hinder.
❒Kontrollera att säkerhetsbältet fungerar riktigt
på följande sätt: spänn fast säkerhetsbältet och
dra i det med kraft.
❒Efter en olycka av en viss allvarlighetsgrad, byt
ut det säkerhetsbälte du använde, även om det
inte verkar skadat. Byt i samtliga fall ut
säkerhetsbältet om bältesförsträckarna har
aktiverats.
❒För att göra rent säkerhetsbältena, tvätta dem
för hand med vatten och neutral tvål, skölj
dem och låt dem torka i skuggan. Använd inte
starka rengöringsmedel, blekmedel eller
färgmedel och andra kemiska medel som kan
angripa säkerhetsbältets fibrer.
❒Undvik att upprullningsanordningarna blöts
ner. Deras korrekta funktion garanteras endast
om de inte infiltrerats med vatten.
❒Byt ut säkerhetsbältet när det har tydliga tecken
på förslitning eller skador.
bild 100L0F0012
130
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

TRANSPORTERA BARN PÅ ETT
SÄKERT SÄTT
För bästa möjliga skydd vid krockar måste alla
passagerare åka sittande och fastspända med
säkerhetsbälte.
En sådan föreskrift är enligt direktiv 2003/20/EG
obligatorisk i alla länder inom EU.
Detta gäller speciellt för barn. Jämfört med vuxna
har barn ett proportionellt sett större och tyngre
huvud i förhållande till resten av kroppen,
samtidigt som musklerna och benstommen inte är
helt utvecklade.
Därför krävs det andra skyddssystem än
säkerhetsbälten för vuxna för att hålla fast barn
vid en eventuell krock.
Sökresultaten för det bästa barnskyddet
sammanfattas i EU-bestämmelsen ECE-R44 som
förutom att göra dem obligatoriska, indelar
fasthållningssystemen i fem grupper:
Grupp Viktgrupp
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Grupp 3 22 - 36 kg
På alla bilbarnstolar ska det sitta en skylt med
uppgifter om typgodkännandet tillsammans med
kontrollmärke. Skylten ska sitta ordentligt fast vid
bilbarnstolen och får absolut inte tas bort. Barn
som är längre än 150 cm betraktas som vuxna när
det gäller fasthållningsanordningen och ska bära
vanliga säkerhetsbälten. I Lancias
tillbehörssortiment finns det bilbarnstolar som är
lämpliga för varje viktgrupp. Vi rekommenderar
att du välja dessa, eftersom de konstruerats och
testats specifikt för Lancia-fordon.
VARNING
Om det finns en inkopplad airbag på
passagerarsidan fram, ska du inte
sätta en bakåtvänd bilbarnstol i framsätet.
När airbagen aktiveras vid en krock, kan
den orsaka livshotande skador på barnet
oavsett hur allvarlig krocken är. Vi
rekommenderar att du alltid kör med barn
sittande bilbarnstol i baksätet, eftersom
detta anses vara den mest skyddade platsen
vid en krock.
131
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

VARNING
Om det är nödvändigt att köra ett
barn som sitter i framsätet på
passagerarsidan i en bilbarnstol som är
vänd mot körriktningen, måste du
avaktivera airbagen på passagerarsidan
(framtill och på sidan för skydd av
bröstkorgen/bäckenet) (sidoairbagen) genom
att använda inställningsmenyn. Kontrollera
att de avaktiveras genom att titta på
varningslampan på instrumentpanelen.
Utöver detta ska passagerarsätet skjutas
bakåt i det mest tillbakadragna läget, för att
undvika sammanstötning mellan
bilbarnstolen och instrumentpanelen.
MONTERA BILBARNSTOL TYP
UNIVERSAL (med säkerhetsbälten)
GRUPP 0 och 0+
VARNING
Figuren visar endast olika exempel
på montering. Montera bilbarnstolen
enligt de medföljande instruktionerna.
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som visas i
bild 101 som genom att stödja huvudet,
inte skapar belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats av bilens
säkerhetsbälten som i bild 101 och ska i sin tur
hålla tillbaka barnet med sina inbyggda
säkerhetsbälten.
132
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
