2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

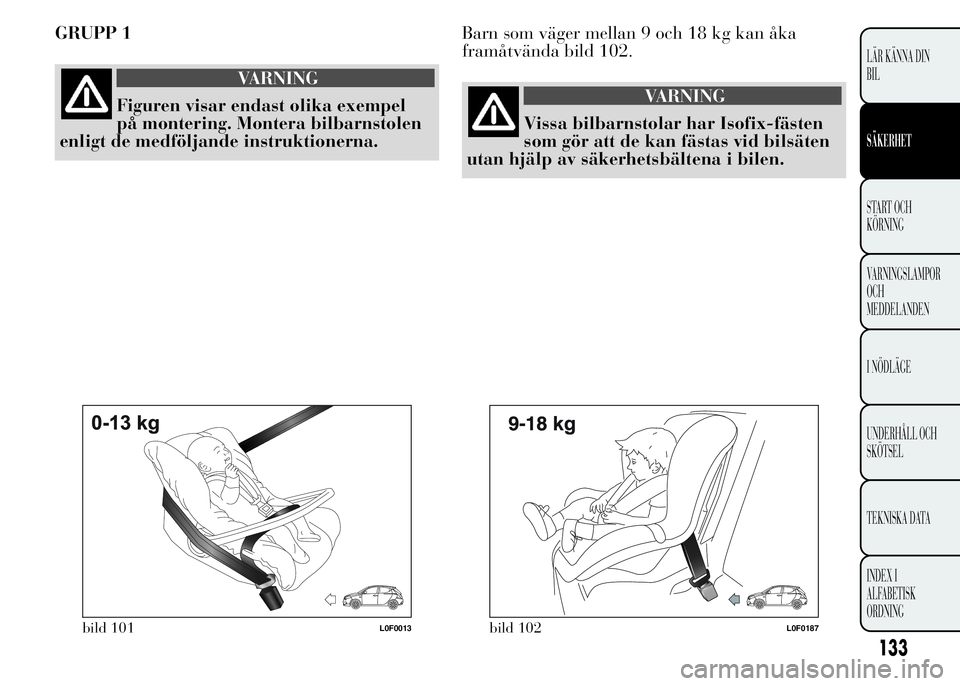

GRUPP 1
VARNING
Figuren visar endast olika exempel
på montering. Montera bilbarnstolen
enligt de medföljande instruktionerna.Barn som väger mellan 9 och 18 kg kan åka
framåtvända bild 102.VARNING
Vissa bilbarnstolar har Isofix-fästen
som gör att de kan fästas vid bilsäten
utan hjälp av säkerhetsbältena i bilen.
bild 101L0F0013bild 102L0F0187
133
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

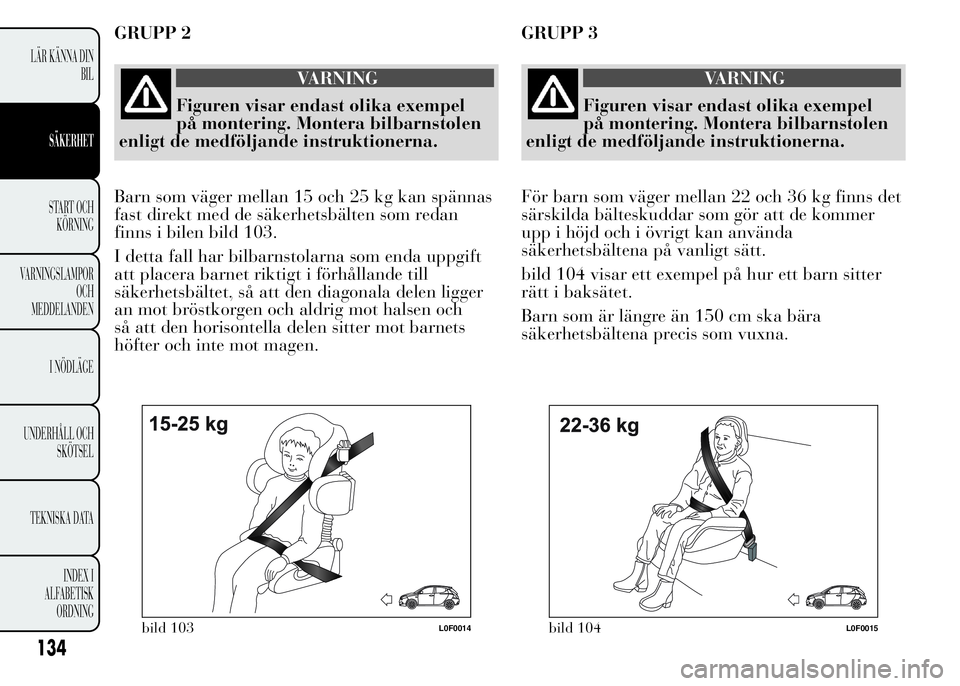

GRUPP 2
VARNING
Figuren visar endast olika exempel
på montering. Montera bilbarnstolen
enligt de medföljande instruktionerna.
Barn som väger mellan 15 och 25 kg kan spännas
fast direkt med de säkerhetsbälten som redan
finns i bilen bild 103.
I detta fall har bilbarnstolarna som enda uppgift
att placera barnet riktigt i förhållande till
säkerhetsbältet, så att den diagonala delen ligger
an mot bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter mot barnets
höfter och inte mot magen.GRUPP 3
VARNING
Figuren visar endast olika exempel
på montering. Montera bilbarnstolen
enligt de medföljande instruktionerna.
För barn som väger mellan 22 och 36 kg finns det
särskilda bälteskuddar som gör att de kommer
upp i höjd och i övrigt kan använda
säkerhetsbältena på vanligt sätt.
bild 104 visar ett exempel på hur ett barn sitter
rätt i baksätet.
Barn som är längre än 150 cm ska bära
säkerhetsbältena precis som vuxna.
bild 103L0F0014bild 104L0F0015
134
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

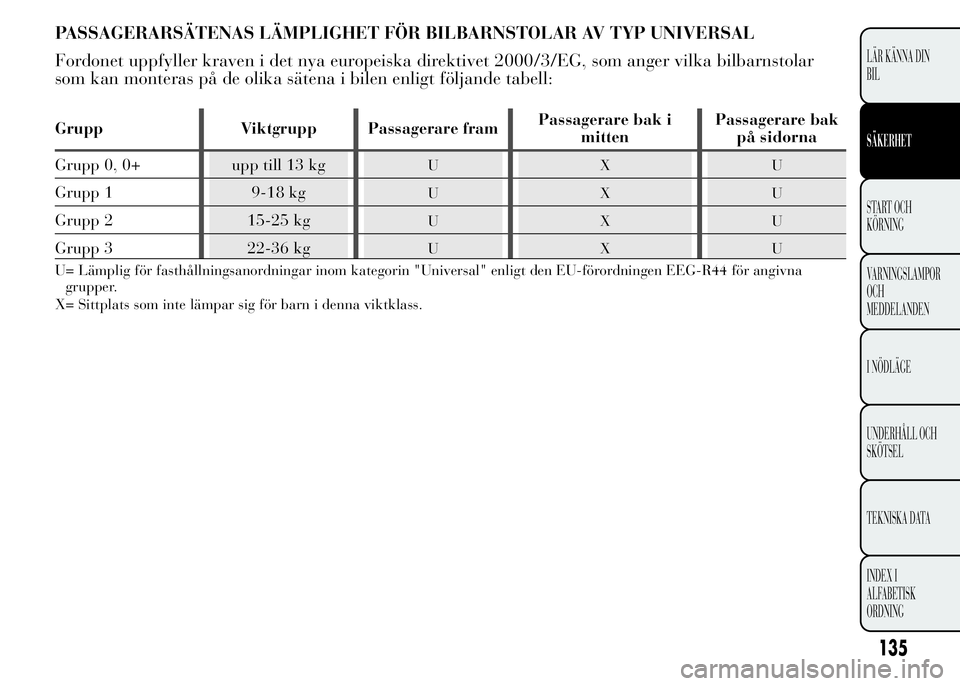

PASSAGERARSÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Fordonet uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar
som kan monteras på de olika sätena i bilen enligt följande tabell:
Grupp Viktgrupp Passagerare framPassagerare bak i
mittenPassagerare bak
på sidorna
Grupp 0, 0+ upp till 13 kg
UXU
Grupp 1 9-18 kgUXU
Grupp 2 15-25 kgUXU
Grupp 3 22-36 kgUXU
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna
grupper.
X= Sittplats som inte lämpar sig för barn i denna viktklass.
135
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

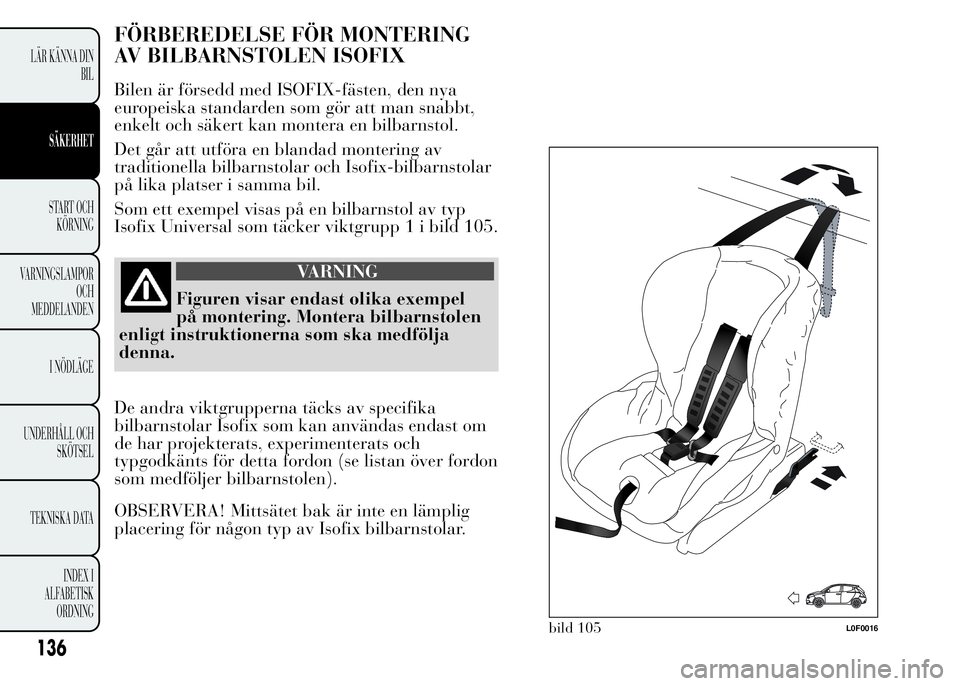

FÖRBEREDELSE FÖR MONTERING
AV BILBARNSTOLEN ISOFIX
Bilen är försedd med ISOFIX-fästen, den nya
europeiska standarden som gör att man snabbt,
enkelt och säkert kan montera en bilbarnstol.
Det går att utföra en blandad montering av
traditionella bilbarnstolar och Isofix-bilbarnstolar
på lika platser i samma bil.
Som ett exempel visas på en bilbarnstol av typ
Isofix Universal som täcker viktgrupp 1 i bild 105.
VARNING
Figuren visar endast olika exempel
på montering. Montera bilbarnstolen
enligt instruktionerna som ska medfölja
denna.
De andra viktgrupperna täcks av specifika
bilbarnstolar Isofix som kan användas endast om
de har projekterats, experimenterats och
typgodkänts för detta fordon (se listan över fordon
som medföljer bilbarnstolen).
OBSERVERA! Mittsätet bak är inte en lämplig
placering för någon typ av Isofix bilbarnstolar.
bild 105L0F0016
136
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

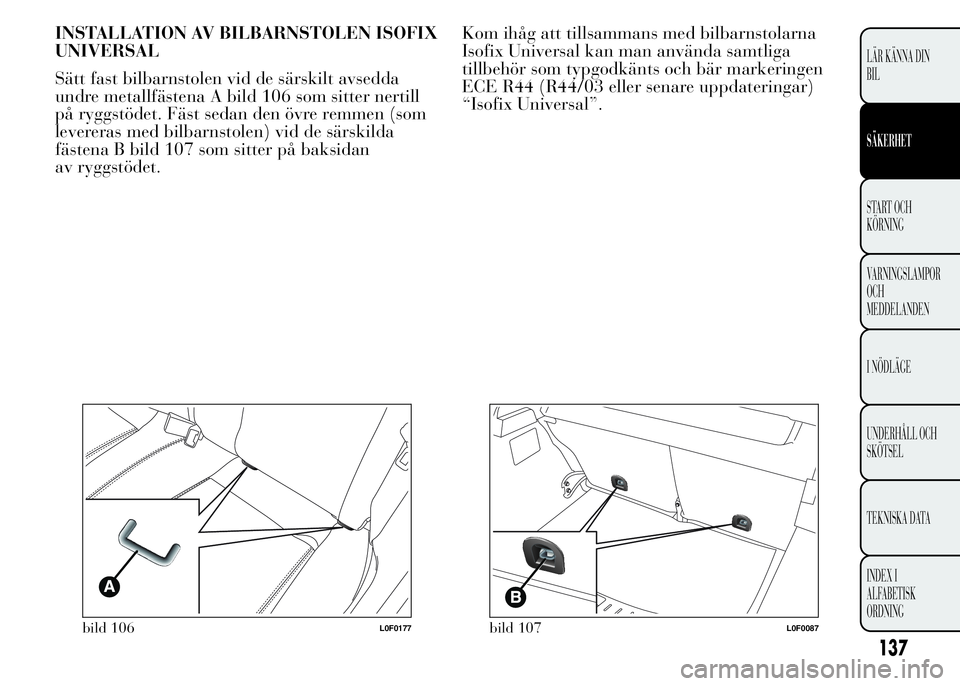

INSTALLATION AV BILBARNSTOLEN ISOFIX
UNIVERSAL
Sätt fast bilbarnstolen vid de särskilt avsedda
undre metallfästena A bild 106 som sitter nertill
på ryggstödet. Fäst sedan den övre remmen (som
levereras med bilbarnstolen) vid de särskilda
fästena B bild 107 som sitter på baksidan
av ryggstödet.Kom ihåg att tillsammans med bilbarnstolarna
Isofix Universal kan man använda samtliga
tillbehör som typgodkänts och bär markeringen
ECE R44 (R44/03 eller senare uppdateringar)
“Isofix Universal”.
bild 106L0F0177bild 107L0F0087
137
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

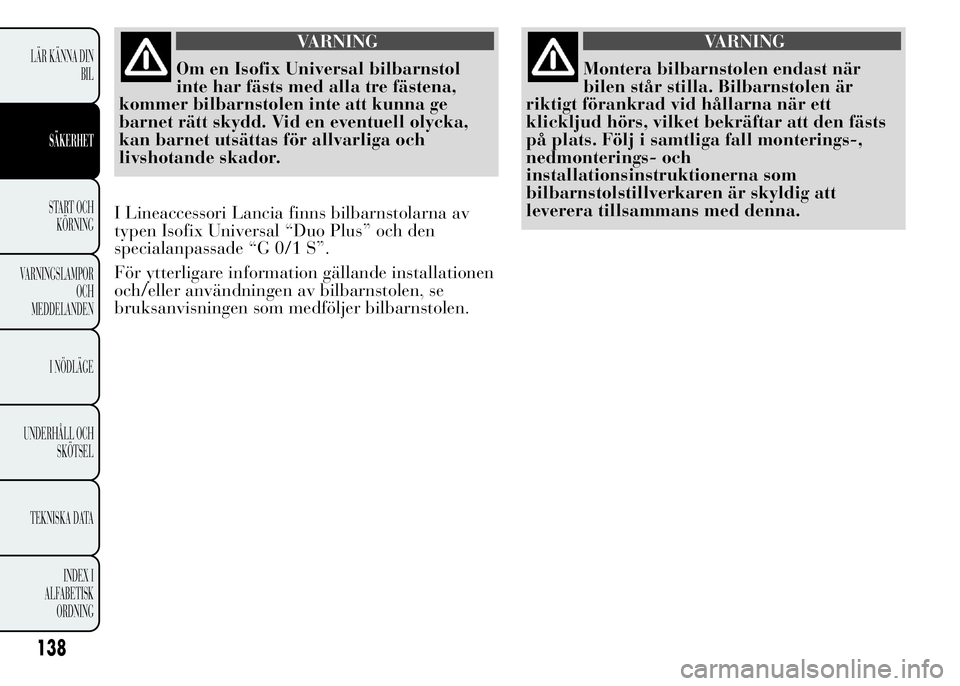

VARNING
Om en Isofix Universal bilbarnstol
inte har fästs med alla tre fästena,
kommer bilbarnstolen inte att kunna ge
barnet rätt skydd. Vid en eventuell olycka,
kan barnet utsättas för allvarliga och
livshotande skador.
I Lineaccessori Lancia finns bilbarnstolarna av
typen Isofix Universal “Duo Plus” och den
specialanpassade “G 0/1 S”.
För ytterligare information gällande installationen
och/eller användningen av bilbarnstolen, se
bruksanvisningen som medföljer bilbarnstolen.
VARNING
Montera bilbarnstolen endast när
bilen står stilla. Bilbarnstolen är
riktigt förankrad vid hållarna när ett
klickljud hörs, vilket bekräftar att den fästs
på plats. Följ i samtliga fall monterings-,
nedmonterings- och
installationsinstruktionerna som
bilbarnstolstillverkaren är skyldig att
leverera tillsammans med denna.
138
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

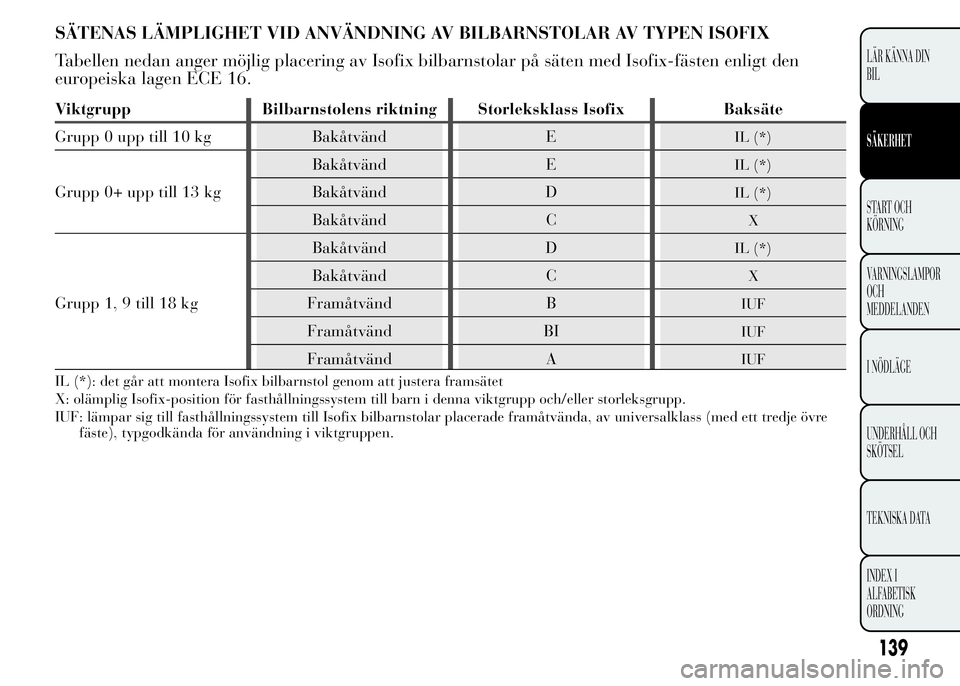

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den
europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass Isofix Baksäte
Grupp 0 upp till 10 kg Bakåtvänd E
IL (*)
Grupp 0+ upp till 13 kgBakåtvänd E
IL (*)
Bakåtvänd DIL (*)
Bakåtvänd CX
Grupp 1, 9 till 18 kgBakåtvänd D
IL (*)
Bakåtvänd CX
Framåtvänd BIUF
Framåtvänd BIIUF
Framåtvänd AIUF
IL (*): det går att montera Isofix bilbarnstol genom att justera framsätet
X: olämplig Isofix-position för fasthållningssystem till barn i denna viktgrupp och/eller storleksgrupp.
IUF: lämpar sig till fasthållningssystem till Isofix bilbarnstolar placerade framåtvända, av universalklass (med ett tredje övre
fäste), typgodkända för användning i viktgruppen.
139
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

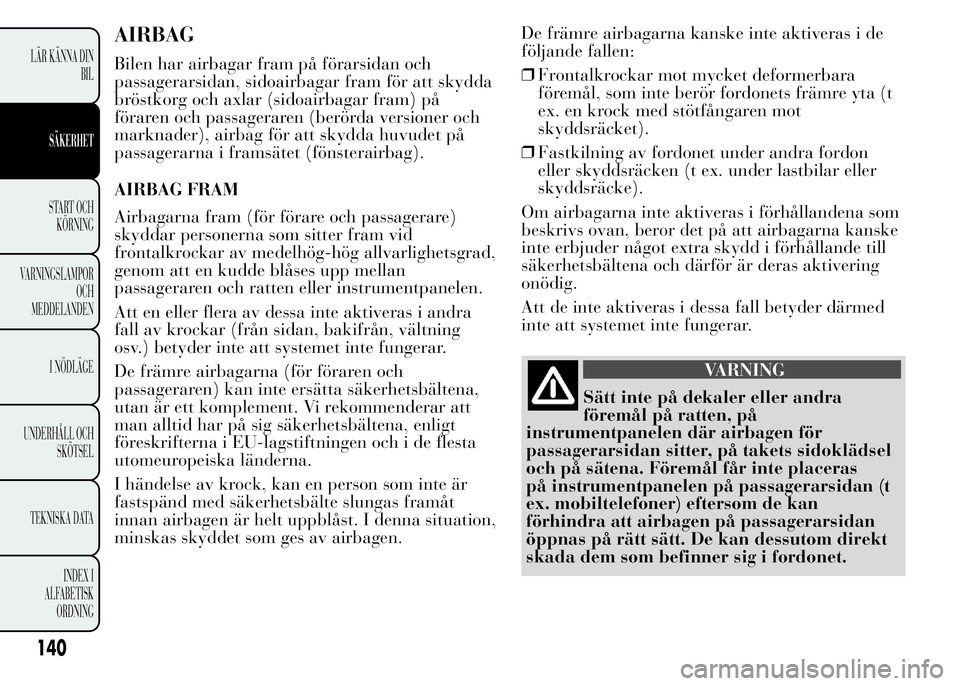

AIRBAG
Bilen har airbagar fram på förarsidan och
passagerarsidan, sidoairbagar fram för att skydda
bröstkorg och axlar (sidoairbagar fram) på
föraren och passageraren (berörda versioner och
marknader), airbag för att skydda huvudet på
passagerarna i framsätet (fönsterairbag).
AIRBAG FRAM
Airbagarna fram (för förare och passagerare)
skyddar personerna som sitter fram vid
frontalkrockar av medelhög-hög allvarlighetsgrad,
genom att en kudde blåses upp mellan
passageraren och ratten eller instrumentpanelen.
Att en eller flera av dessa inte aktiveras i andra
fall av krockar (från sidan, bakifrån, vältning
osv.) betyder inte att systemet inte fungerar.
De främre airbagarna (för föraren och
passageraren) kan inte ersätta säkerhetsbältena,
utan är ett komplement. Vi rekommenderar att
man alltid har på sig säkerhetsbältena, enligt
föreskrifterna i EU-lagstiftningen och i de flesta
utomeuropeiska länderna.
I händelse av krock, kan en person som inte är
fastspänd med säkerhetsbälte slungas framåt
innan airbagen är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.De främre airbagarna kanske inte aktiveras i de
följande fallen:
❒Frontalkrockar mot mycket deformerbara
föremål, som inte berör fordonets främre yta (t
ex. en krock med stötfångaren mot
skyddsräcket).
❒Fastkilning av fordonet under andra fordon
eller skyddsräcken (t ex. under lastbilar eller
skyddsräcke).
Om airbagarna inte aktiveras i förhållandena som
beskrivs ovan, beror det på att airbagarna kanske
inte erbjuder något extra skydd i förhållande till
säkerhetsbältena och därför är deras aktivering
onödig.
Att de inte aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
VARNING
Sätt inte på dekaler eller andra
föremål på ratten, på
instrumentpanelen där airbagen för
passagerarsidan sitter, på takets sidoklädsel
och på sätena. Föremål får inte placeras
på instrumentpanelen på passagerarsidan (t
ex. mobiltelefoner) eftersom de kan
förhindra att airbagen på passagerarsidan
öppnas på rätt sätt. De kan dessutom direkt
skada dem som befinner sig i fordonet.
