2015 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

TYPER AV LAMPOR

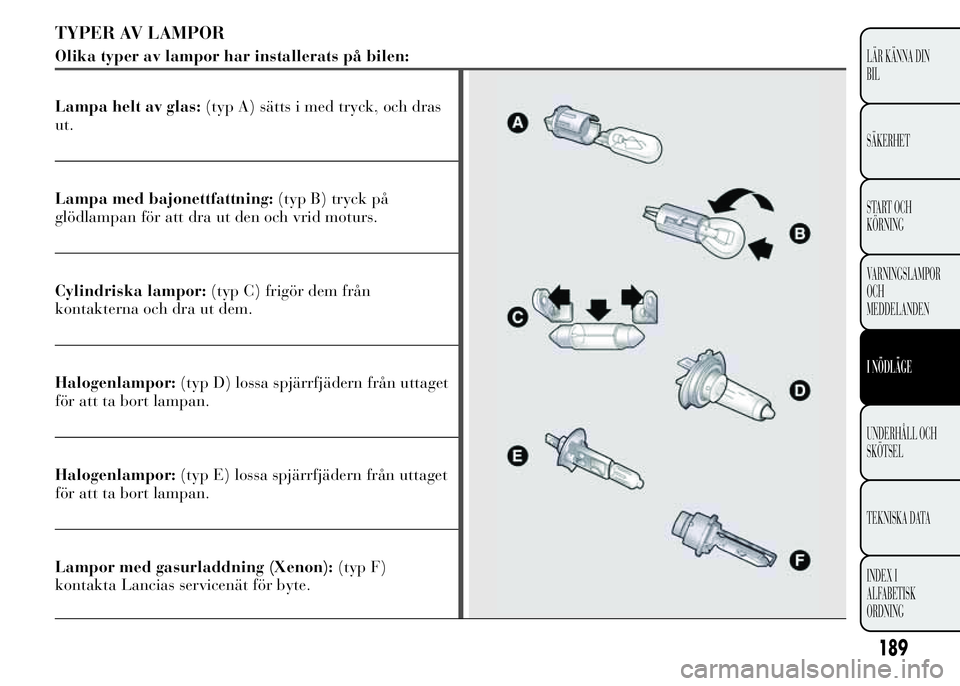

Olika typer av lampor har installerats på bilen:
Lampa helt av glas:(typ A) sätts i med tryck, och dras
ut.
Lampa med bajonettfattning:(typ B) tryck på
glödlampan för att dra ut den och vrid moturs.
Cylindriska lampor:(typ C) frigör dem från
kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Lampor med gasurladdning (Xenon):(typ F)
kontakta Lancias servicenät för byte.
189
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

Lampor

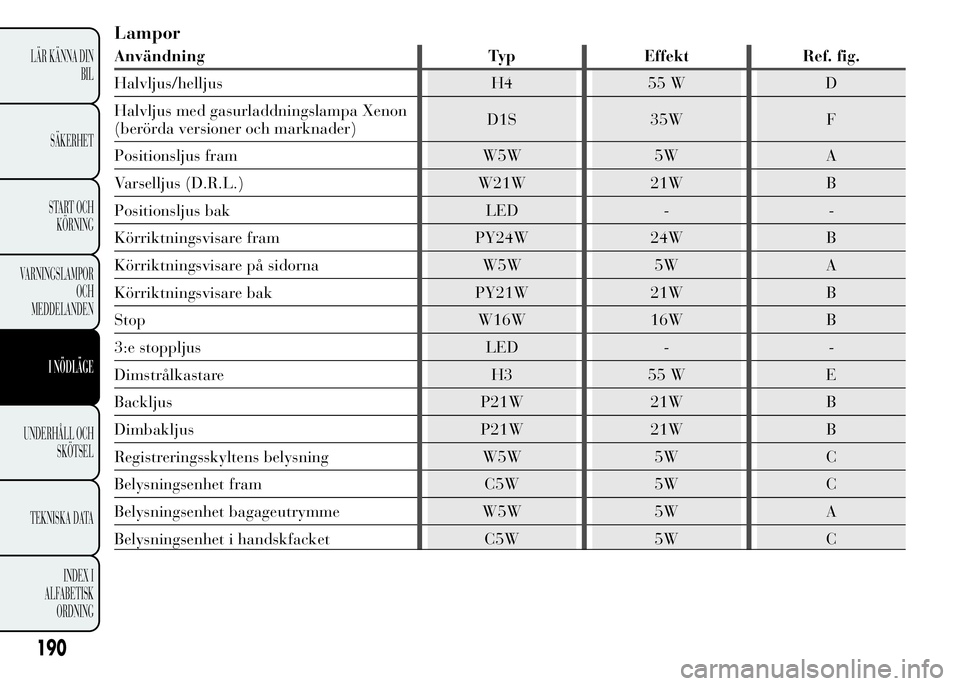

Användning Typ Effekt Ref. fig.
Halvljus/helljus H4 55 W D
Halvljus med gasurladdningslampa Xenon
(berörda versioner och marknader)D1S 35W F
Positionsljus fram W5W 5W A
Varselljus (D.R.L.) W21W 21W B
Positionsljus bak LED - -
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5W A
Körriktningsvisare bak PY21W 21W B
Stop W16W 16W B
3:e stoppljus LED - -
Dimstrålkastare H3 55 W E
Backljus P21W 21W B
Dimbakljus P21W 21W B
Registreringsskyltens belysning W5W 5W C
Belysningsenhet fram C5W 5W C
Belysningsenhet bagageutrymme W5W 5W A
Belysningsenhet i handskfacket C5W 5W C
190
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

BYTA UTVÄNDIG LAMPA
När det gäller typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
LAMPGRUPPER FRAM
Här finns lamporna för positionsljus/varselljus
(D.R.L.), helljus, halvljus och körriktningsljus.

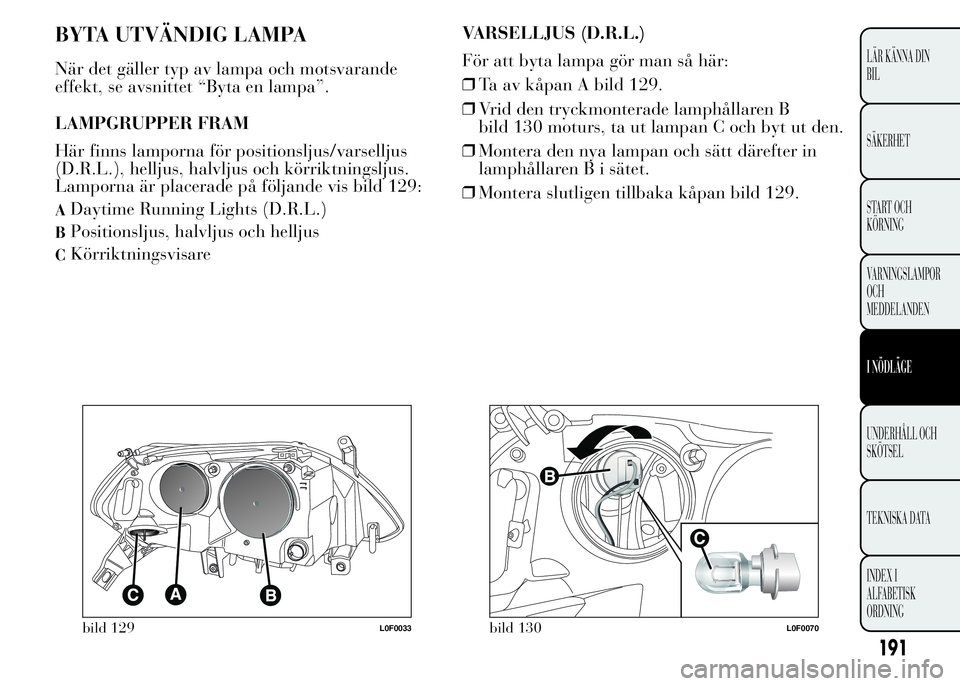

Lamporna är placerade på följande vis bild 129:
ADaytime Running Lights (D.R.L.)
BPositionsljus, halvljus och helljus
CKörriktningsvisareVARSELLJUS (D.R.L.)
För att byta lampa gör man så här:
❒Ta av kåpan A bild 129.
❒Vrid den tryckmonterade lamphållaren B
bild 130 moturs, ta ut lampan C och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan bild 129.
bild 129L0F0033bild 130L0F0070
191
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

POSITIONSLJUS

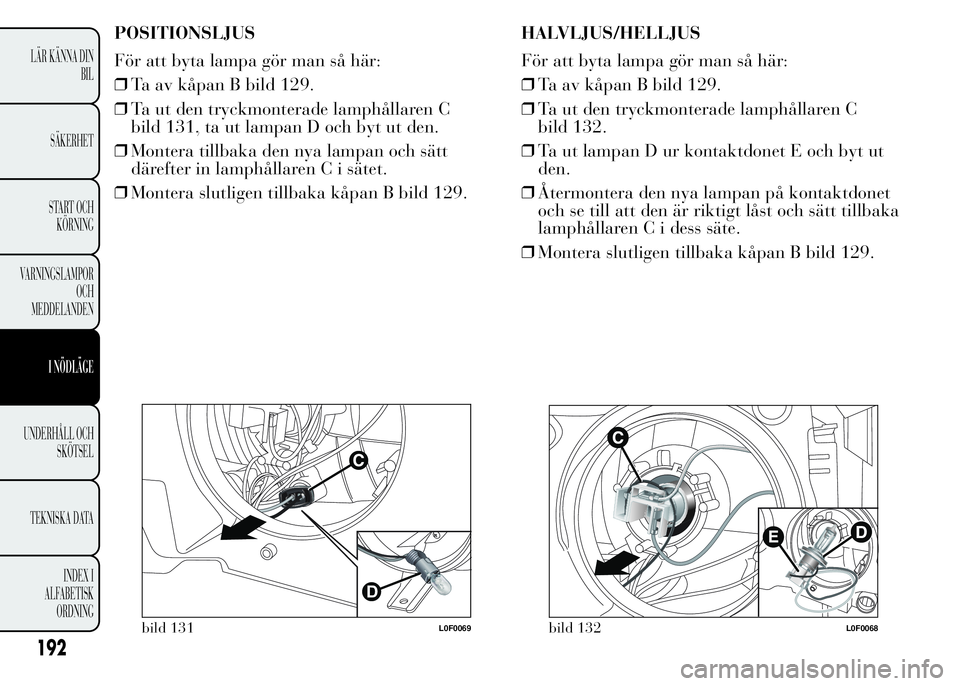

För att byta lampa gör man så här:
❒Ta av kåpan B bild 129.
❒Ta ut den tryckmonterade lamphållaren C
bild 131, ta ut lampan D och byt ut den.
❒Montera tillbaka den nya lampan och sätt
därefter in lamphållaren C i sätet.
❒Montera slutligen tillbaka kåpan B bild 129.HALVLJUS/HELLJUS
För att byta lampa gör man så här:
❒Ta av kåpan B bild 129.
❒Ta ut den tryckmonterade lamphållaren C
bild 132.
❒Ta ut lampan D ur kontaktdonet E och byt ut
den.
❒Återmontera den nya lampan på kontaktdonet
och se till att den är riktigt låst och sätt tillbaka
lamphållaren C i dess säte.
❒Montera slutligen tillbaka kåpan B bild 129.
bild 131L0F0069bild 132L0F0068
192
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

KÖRRIKTNINGSVISARE
Fram

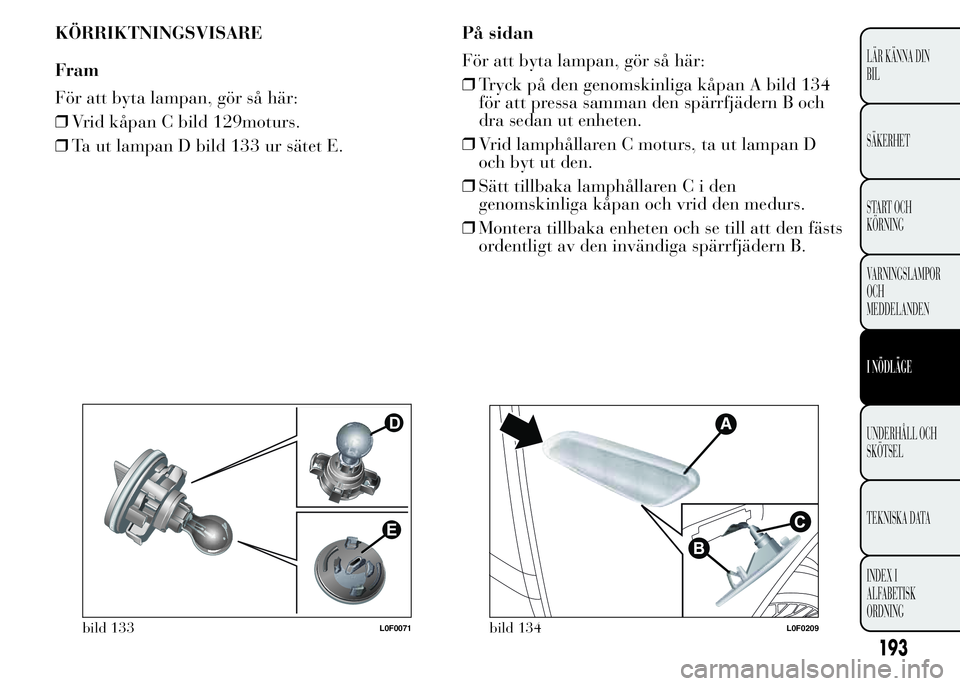

För att byta lampan, gör så här:
❒Vrid kåpan C bild 129moturs.
❒Ta ut lampan D bild 133 ur sätet E.På sidan
För att byta lampan, gör så här:
❒Tryck på den genomskinliga kåpan A bild 134
för att pressa samman den spärrfjädern B och
dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta ut lampan D
och byt ut den.
❒Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den medurs.
❒Montera tillbaka enheten och se till att den fästs
ordentligt av den invändiga spärrfjädern B.
bild 133L0F0071bild 134L0F0209
193
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

DIMLJUS
(berörda versioner och marknader)

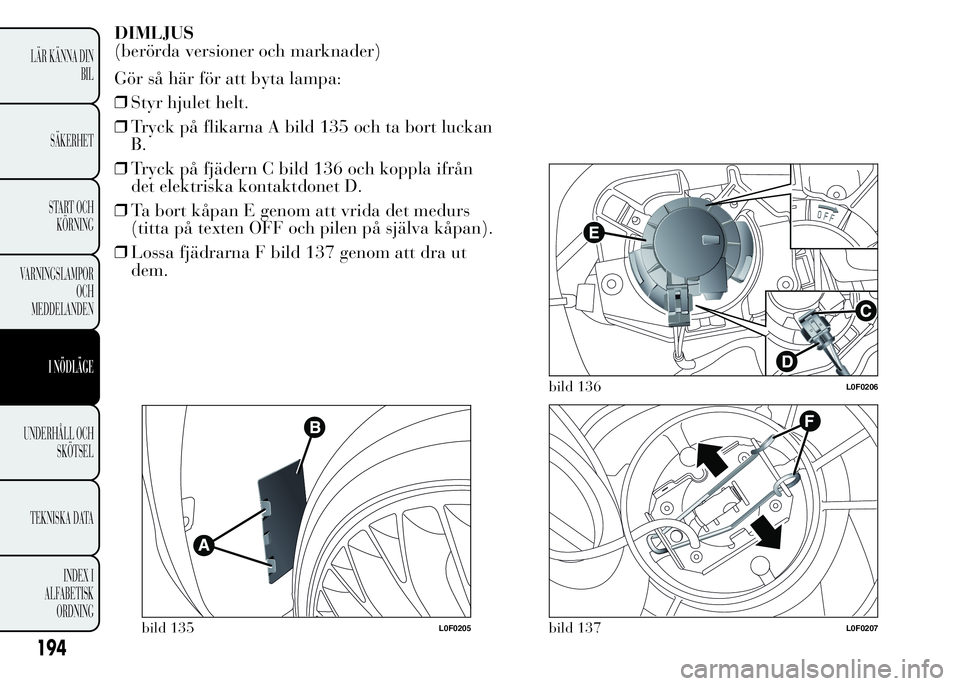

Gör så här för att byta lampa:
❒Styr hjulet helt.
❒Tryck på flikarna A bild 135 och ta bort luckan
B.
❒Tryck på fjädern C bild 136 och koppla ifrån
det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det medurs
(titta på texten OFF och pilen på själva kåpan).
❒Lossa fjädrarna F bild 137 genom att dra ut
dem.
bild 135L0F0205
bild 136L0F0206
bild 137L0F0207
194
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

❒Lossa kontaktdonet G bild 138 och byt ut
lampan H.
❒Montera tillbaka den nya lampan och utför
proceduren i omvänd ordning i förhållande
till beskrivningen ovan.
LAMPGRUPPER BAK
Här finns det lampor för positionsljus, stoppljus
och körriktningsvisare. Backljusen och
dimbakljusen sitter däremot på den bakre
stötfångaren.
Lampornas layout är den följande bild 139:
AKörriktningsvisare
BStoppljus
bild 138L0F0208bild 139L0F0034
195
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

KÖRRIKTNINGSVISARE/STOPPLJUS
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open - öppen). När
lampan har bytts ut ska du vrida lamphållaren
i riktningenC(close - stängd).
POSITIONSLJUS
Lamporna är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor.
För byte kontakta Lancias servicenät.DIMBAKLJUS

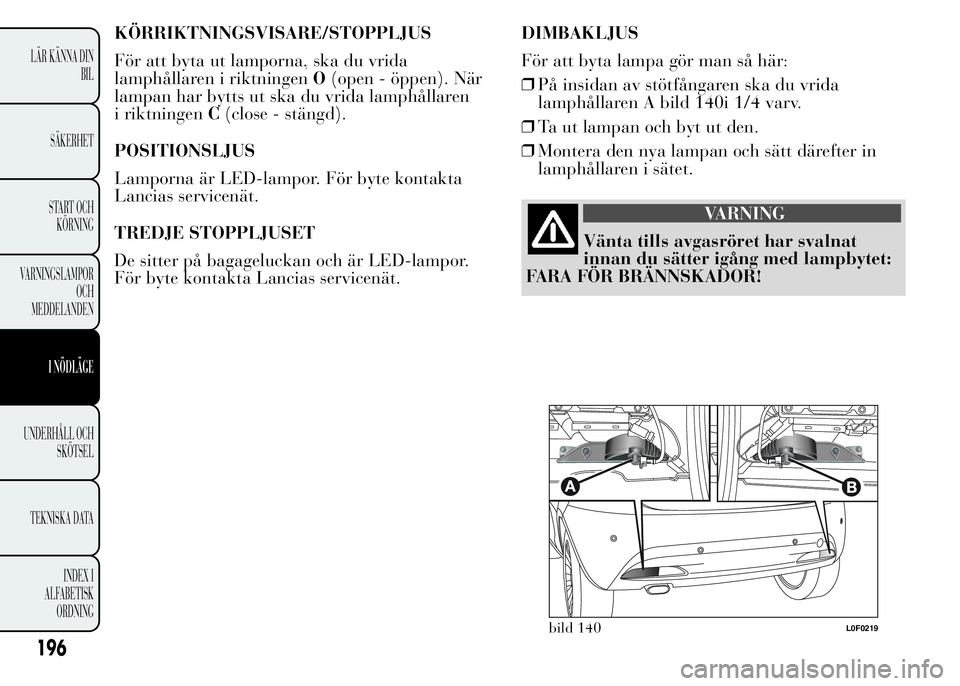

För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren A bild 140i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
VARNING
Vänta tills avgasröret har svalnat
innan du sätter igång med lampbytet:
FARA FÖR BRÄNNSKADOR!
bild 140L0F0219
196
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
