2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Pannenhilfe
24 6

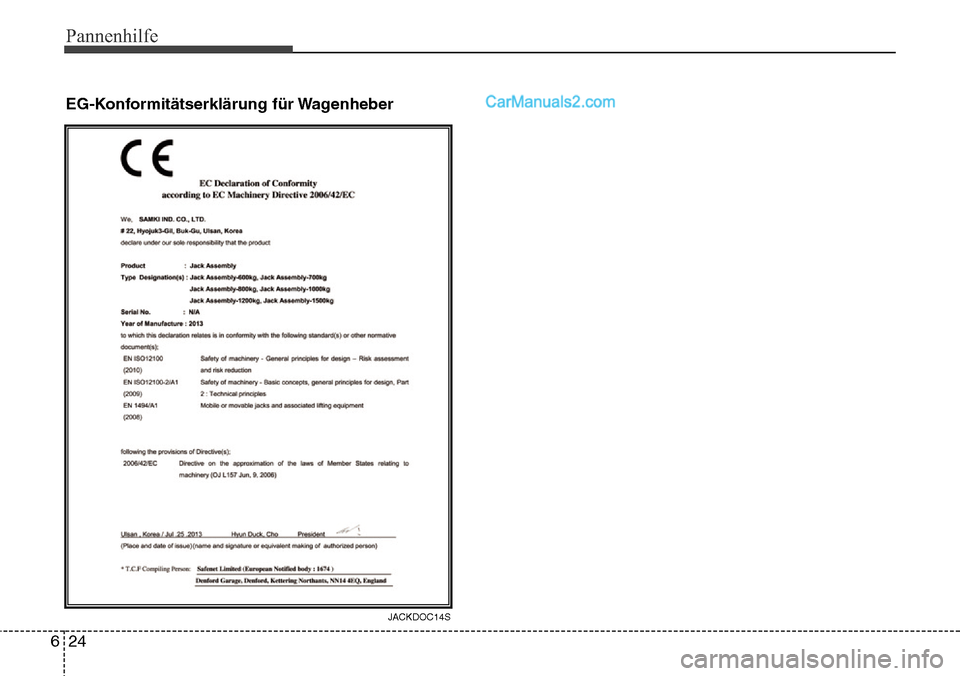

EG-Konformitätserklärung für Wagenheber
JACKDOC14S

625
Pannenhilfe

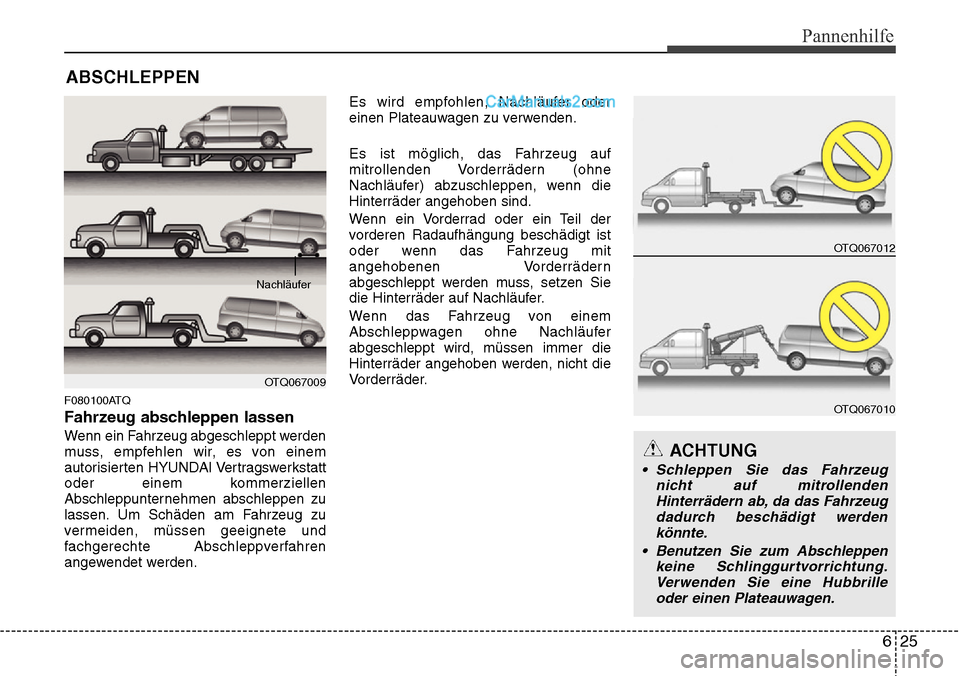

ABSCHLEPPEN
F080100ATQ
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt werden
muss, empfehlen wir, es von einem
autorisierten HYUNDAI Vertragswerkstatt
oder einem kommerziellen
Abschleppunternehmen abschleppen zu
lassen. Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden.Es wird empfohlen, Nachläufer oder
einen Plateauwagen zu verwenden.
Es ist möglich, das Fahrzeug auf
mitrollenden Vorderrädern (ohne
Nachläufer) abzuschleppen, wenn die
Hinterräder angehoben sind.
Wenn ein Vorderrad oder ein Teil der
vorderen Radaufhängung beschädigt ist
oder wenn das Fahrzeug mit
angehobenen Vorderrädern
abgeschleppt werden muss, setzen Sie
die Hinterräder auf Nachläufer.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer die
Hinterräder angehoben werden, nicht die
Vorderräder.ACHTUNG
• Schleppen Sie das Fahrzeug
nicht auf mitrollenden
Hinterrädern ab, da das Fahrzeug
dadurch beschädigt werden
könnte.
• Benutzen Sie zum Abschleppen
keine Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OTQ067012
OTQ067010
OTQ067009 Nachläufer

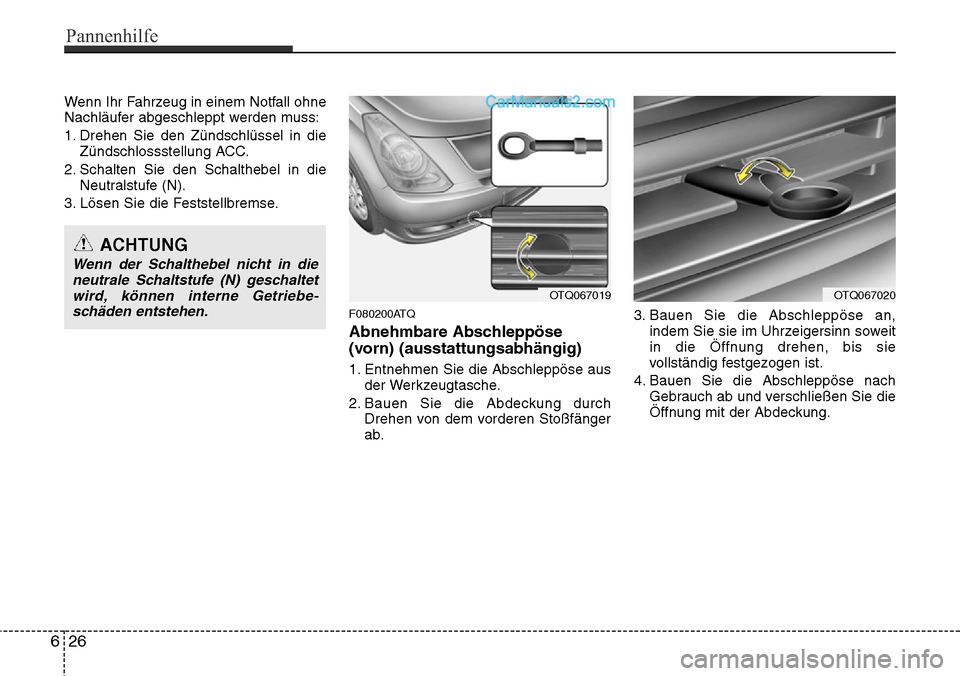

Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die
Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
F080200ATQ
Abnehmbare Abschleppöse
(vorn) (ausstattungsabhängig)
1. Entnehmen Sie die Abschleppöse aus
der Werkzeugtasche.
2. Bauen Sie die Abdeckung durch
Drehen von dem vorderen Stoßfänger
ab.3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltet
wird, können interne Getriebe
-schäden entstehen.
OTQ067019OTQ067020
626
Pannenhilfe

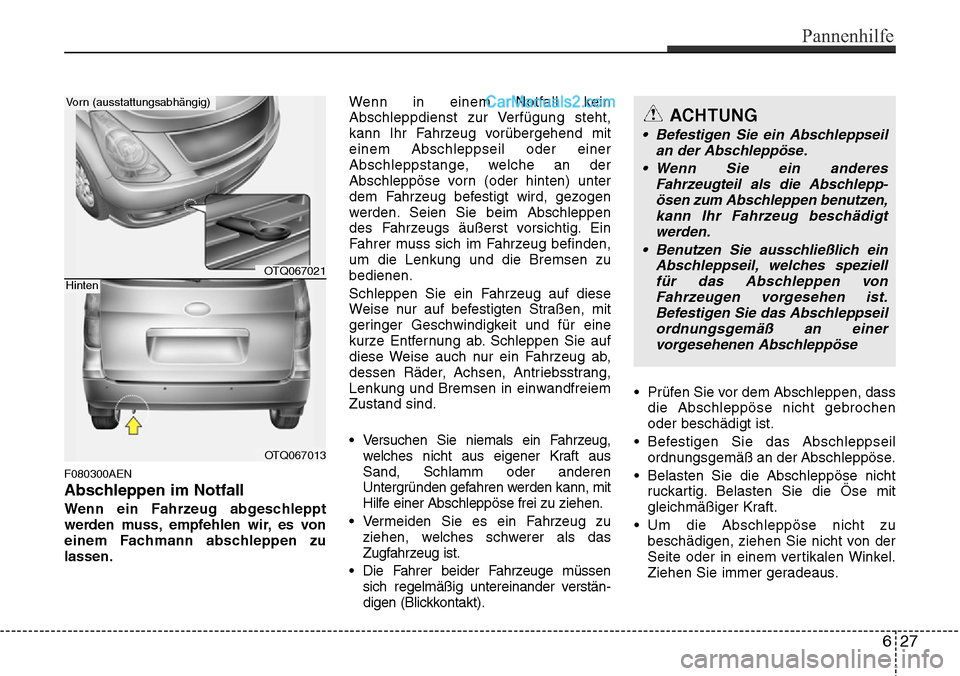

F080300AEN
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem Fachmann abschleppen zu
lassen.Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend mit
einem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn (oder hinten) unter
dem Fahrzeug befestigt wird, gezogen
werden. Seien Sie beim Abschleppen
des Fahrzeugs äußerst vorsichtig. Ein
Fahrer muss sich im Fahrzeug befinden,
um die Lenkung und die Bremsen zu
bedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiem
Zustand sind.
• Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft aus
Sand, Schlamm oder anderen
Untergründen gefahren werden kann, mit
Hilfe einer Abschleppöse frei zu ziehen.
• Vermeiden Sie es ein Fahrzeug zu
ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen
sich regelmäßig untereinander verstän-
digen (Blickkontakt).• Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen
oder beschädigt ist.
• Befestigen Sie das Abschleppseil
ordnungsgemäß an der Abschleppöse.
• Belasten Sie die Abschleppöse nicht
ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
• Um die Abschleppöse nicht zu
beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.
OTQ067021
OTQ067013
Vorn (ausstattungsabhängig)
Hinten
ACHTUNG
• Befestigen Sie ein Abschleppseil
an der Abschleppöse.
• Wenn Sie ein anderes
Fahrzeugteil als die Abschlepp
-ösen zum Abschleppen benutzen,
kann Ihr F
ahrzeug beschädigt
werden.
• Benutzen Sie ausschließlich ein
Abschleppseil, welches speziell
für das Abschleppen von
Fahrzeugen vorgesehen ist.
Befestigen Sie das Abschleppseil
ordnungsgemäß an einer
vorgesehenen Abschleppöse
Pannenhilfe
27 6

• Verwenden Sie ein Abschleppseil,
welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
• Fahren Sie vorsichtig und achten Sie
darauf, dass das Abschleppseil immer
gespannt bleibt.
F080301BUN
Vorsichtshinweise für das
Abschleppen im Notfall
• Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in die
Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit
größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
• Wenn Sie längere Zeit bergab fahren,
können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
• Vermeiden Sie abruptes
Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
• Wenn sich das festsitzende
Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI Vertragswerkstatt oder
einen Pannenhilfsdienst hinzu.
• Ziehen Sie das abzuschleppende
Fahrzeug in so gerader Richtung
wie möglich.
• Achten Sie darauf, dass sich beim
Abschleppen keine Personen im
Gefahrenbereich aufhalten.
OTQ067014
628
Pannenhilfe

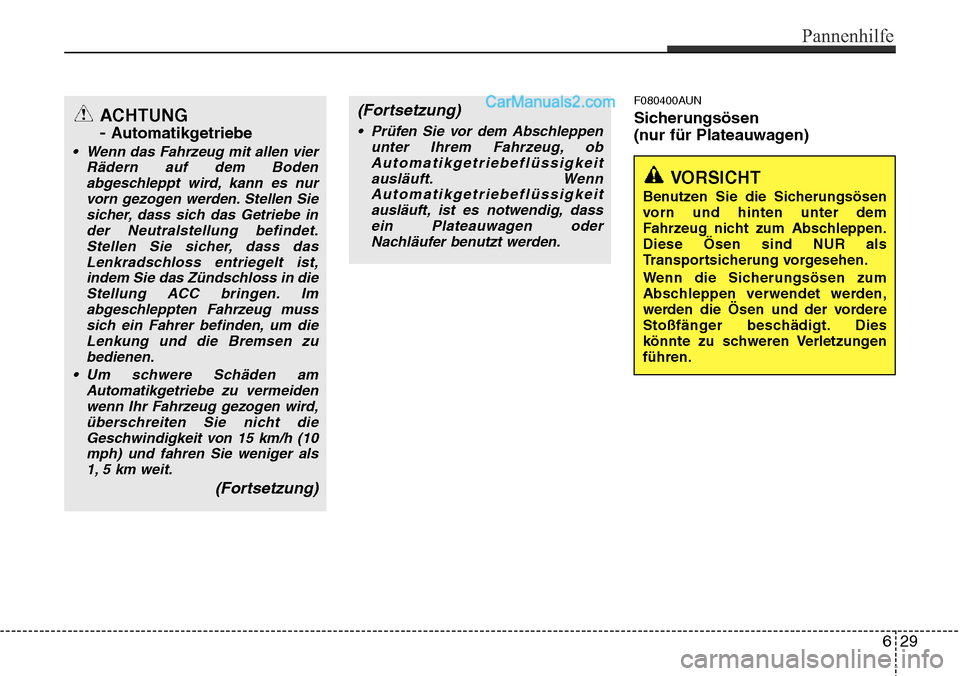

F080400AUN
Sicherungsösen
(nur für Plateauwagen)
VORSICHT
Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.
Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies
könnte zu schweren Verletzungen
führen.
ACHTUNG
-
Automatikgetriebe
• Wenn das Fahrzeug mit allen vier
Rädern auf dem Boden
abgeschleppt wird, kann es nur
vorn gezogen werden. Stellen Sie
sicher, dass sich das Getriebe in
der Neutralstellung befindet.
Stellen Sie sicher, dass das
Lenkradschloss entriegelt ist,
indem Sie das Zündschloss in die
Stellung ACC bringen. Im
abgeschleppten Fahrzeug muss
sich ein Fahrer befinden, um die
Lenkung und die Bremsen zu
bedienen.
• Um schwere Schäden am
Automatikgetriebe zu vermeiden
wenn Ihr Fahrzeug gezogen wird,
überschreiten Sie nicht die
Geschwindigkeit von 15 km/h (10
mph) und fahren Sie weniger als
1, 5 km weit.
(Fortsetzung)
(Fortsetzung)
• Prüfen Sie vor dem Abschleppen
unter Ihrem Fahrzeug, ob
Automatikgetriebeflüssigkeit
ausläuft. Wenn
Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass
ein Plateauwagen oder
Nachläufer benutzt werden.
Pannenhilfe
29 6

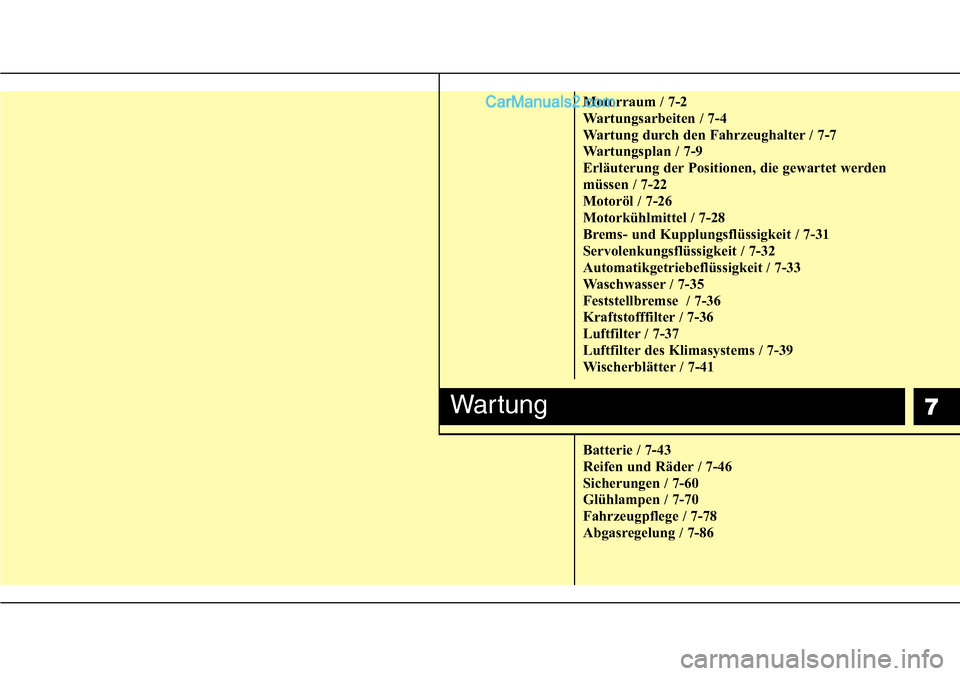

Motorraum / 7-2
Wartungsarbeiten / 7-4
Wartung durch den Fahrzeughalter / 7-7
Wartungsplan / 7-9
Erläuterung der Positionen, die gewartet werden
müssen / 7-22
Motoröl / 7-26
Motorkühlmittel / 7-28
Brems- und Kupplungsflüssigkeit / 7-31
Servolenkungsflüssigkeit / 7-32
Automatikgetriebeflüssigkeit / 7-33
Waschwasser / 7-35
Feststellbremse / 7-36
Kraftstofffilter / 7-36
Luftfilter / 7-37
Luftfilter des Klimasystems / 7-39
Wischerblätter / 7-41
Batterie / 7-43
Reifen und Räder / 7-46
Sicherungen / 7-60
Glühlampen / 7-70
Fahrzeugpflege / 7-78
Abgasregelung / 7-86
Wartung7

Wartung
2 7

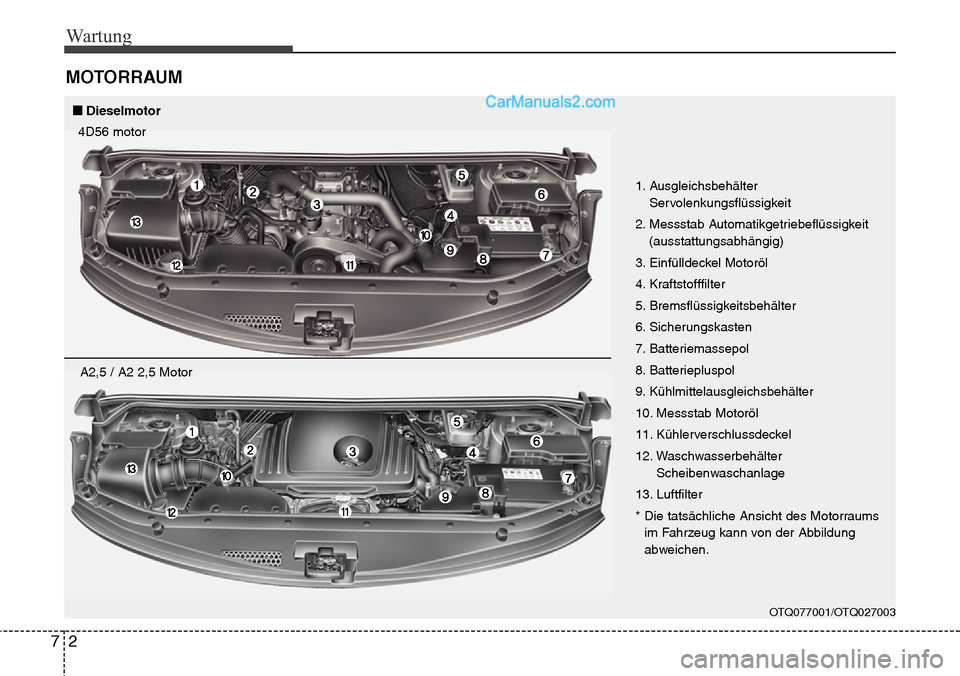

MOTORRAUM
OTQ077001/OTQ027003
1. Ausgleichsbehälter
Servolenkungsflüssigkeit
2. Messstab Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
3. Einfülldeckel Motoröl
4. Kraftstofffilter
5. Bremsflüssigkeitsbehälter
6. Sicherungskasten
7. Batteriemassepol
8. Batteriepluspol
9. Kühlmittelausgleichsbehälter
10. Messstab Motoröl
11. Kühlerverschlussdeckel
12. Waschwasserbehälter
Scheibenwaschanlage
13. Luftfilter
* Die tatsächliche Ansicht des Motorraums
im Fahrzeug kann von der Abbildung
abweichen.
■■Dieselmotor
4D56 motor
A2,5 / A2 2,5 Motor
