Ausstattung Ihres Fahrzeugs
50 4

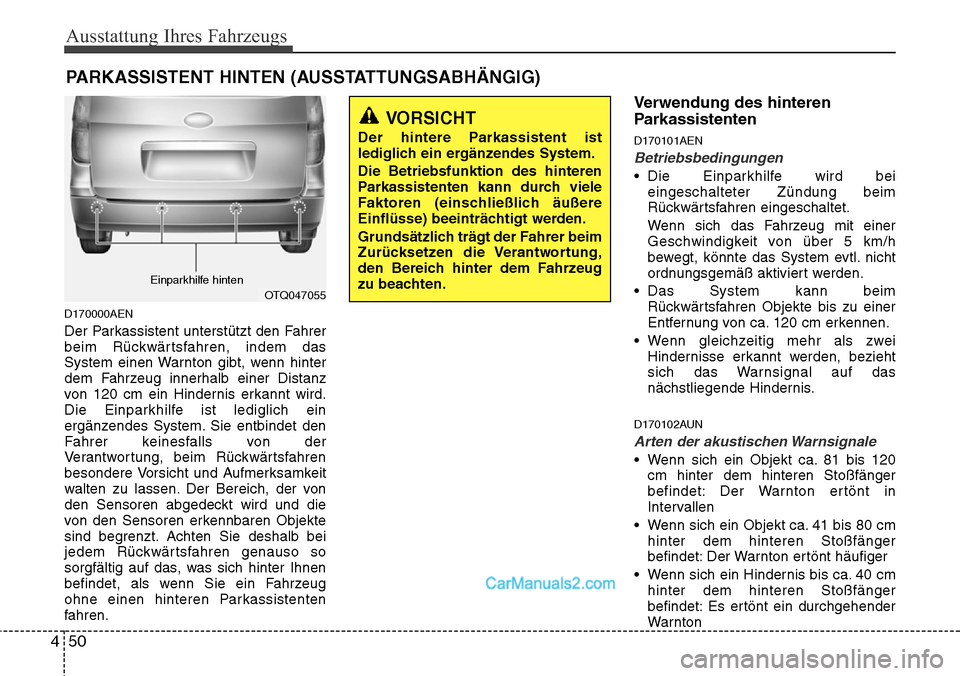

D170000AEN
Der Parkassistent unterstützt den Fahrer
beim Rückwärtsfahren, indem das
System einen Warnton gibt, wenn hinter
dem Fahrzeug innerhalb einer Distanz
von 120 cm ein Hindernis erkannt wird.
Die Einparkhilfe ist lediglich ein
ergänzendes System. Sie entbindet den
Fahrer keinesfalls von der
Verantwortung, beim Rückwärtsfahren
besondere Vorsicht und Aufmerksamkeit
walten zu lassen. Der Bereich, der von
den Sensoren abgedeckt wird und die
von den Sensoren erkennbaren Objekte
sind begrenzt. Achten Sie deshalb bei
jedem Rückwärtsfahren genauso so
sorgfältig auf das, was sich hinter Ihnen
befindet, als wenn Sie ein Fahrzeug
ohne einen hinteren Parkassistenten
fahren.
Verwendung des hinteren
Parkassistenten
D170101AEN
Betriebsbedingungen
• Die Einparkhilfe wird bei
eingeschalteter Zündung beim
Rückwärtsfahren eingeschaltet.
Wenn sich das Fahrzeug mit einer
Geschwindigkeit von über 5 km/h
bewegt, könnte das System evtl. nicht
ordnungsgemäß aktiviert werden.
• Das System kann beim
Rückwärtsfahren Objekte bis zu einer
Entfernung von ca. 120 cm erkennen.
• Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das
nächstliegende Hindernis.
D170102AUN
Arten der akustischen Warnsignale
• Wenn sich ein Objekt ca. 81 bis 120
cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt in
Intervallen
• Wenn sich ein Objekt ca. 41 bis 80 cm
hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt häufiger
• Wenn sich ein Hindernis bis ca. 40 cm
hinter dem hinteren Stoßfänger
befindet: Es ertönt ein durchgehender
Warnton
PARKASSISTENT HINTEN (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent ist
lediglich ein ergänzendes System.
Die Betriebsfunktion des hinteren
Parkassistenten kann durch viele
Faktoren (einschließlich äußere
Einflüsse) beeinträchtigt werden.
Grundsätzlich trägt der Fahrer beim
Zurücksetzen die Verantwortung,
den Bereich hinter dem Fahrzeug
zu beachten.
OTQ047055 Einparkhilfe hinten

451
Ausstattung Ihres Fahrzeugs

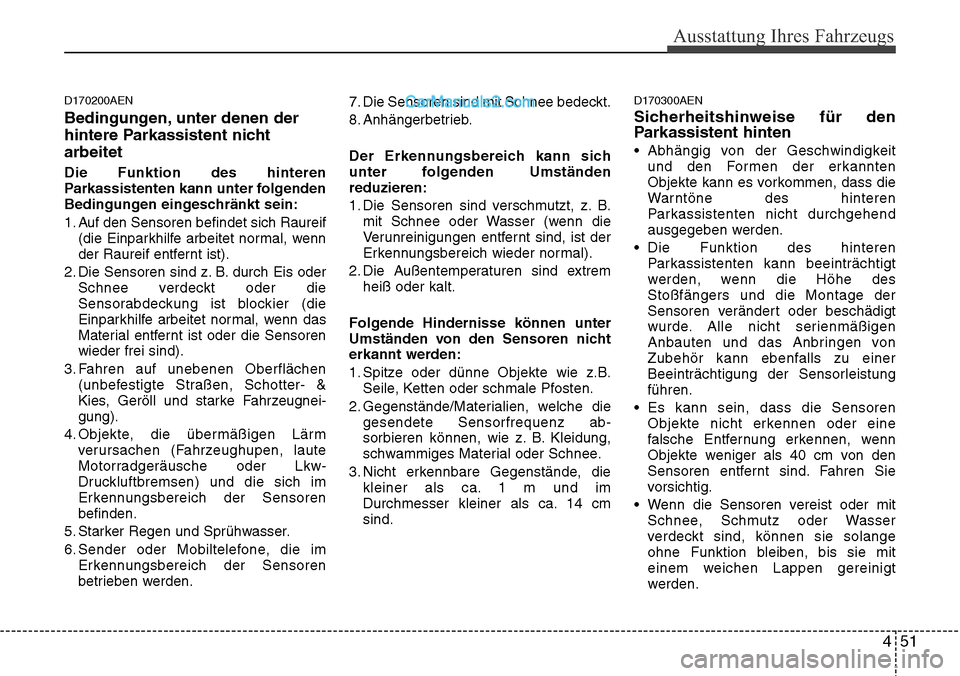

D170200AEN
Bedingungen, unter denen der
hintere Parkassistent nicht
arbeitet
Die Funktion des hinteren
Parkassistenten kann unter folgenden
Bedingungen eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif
(die Einparkhilfe arbeitet normal, wenn
der Raureif entfernt ist).
2. Die Sensoren sind z. B. durch Eis oder
Schnee verdeckt oder die
Sensorabdeckung ist blockier (die
Einparkhilfe arbeitet normal, wenn das
Material entfernt ist oder die Sensoren
wieder frei sind).
3. Fahren auf unebenen Oberflächen
(unbefestigte Straßen, Schotter- &
Kies, Geröll und starke Fahrzeugnei-
gung).
4. Objekte, die übermäßigen Lärm
verursachen (Fahrzeughupen, laute
Motorradgeräusche oder Lkw-
Druckluftbremsen) und die sich im
Erkennungsbereich der Sensoren
befinden.
5. Starker Regen und Sprühwasser.
6. Sender oder Mobiltelefone, die im
Erkennungsbereich der Sensoren
betrieben werden.7. Die Sensoren sind mit Schnee bedeckt.
8. Anhängerbetrieb.
Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren:
1. Die Sensoren sind verschmutzt, z. B.
mit Schnee oder Wasser (wenn die
Verunreinigungen entfernt sind, ist der
Erkennungsbereich wieder normal).
2. Die Außentemperaturen sind extrem
heiß oder kalt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
1. Spitze oder dünne Objekte wie z.B.
Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Materialien, welche die
gesendete Sensorfrequenz ab-
sorbieren können, wie z. B. Kleidung,
schwammiges Material oder Schnee.
3. Nicht erkennbare Gegenstände, die
kleiner als ca. 1 m und im
Durchmesser kleiner als ca. 14 cm
sind.
D170300AEN
Sicherheitshinweise für den
Parkassistent hinten
• Abhängig von der Geschwindigkeit
und den Formen der erkannten
Objekte kann es vorkommen, dass die
Warntöne des hinteren
Parkassistenten nicht durchgehend
ausgegeben werden.
• Die Funktion des hinteren
Parkassistenten kann beeinträchtigt
werden, wenn die Höhe des
Stoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde. Alle nicht serienmäßigen
Anbauten und das Anbringen von
Zubehör kann ebenfalls zu einer
Beeinträchtigung der Sensorleistung
führen.
• Es kann sein, dass die Sensoren
Objekte nicht erkennen oder eine
falsche Entfernung erkennen, wenn
Objekte weniger als 40 cm von den
Sensoren entfernt sind. Fahren Sie
vorsichtig.
• Wenn die Sensoren vereist oder mit
Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.

Ausstattung Ihres Fahrzeugs
52 4

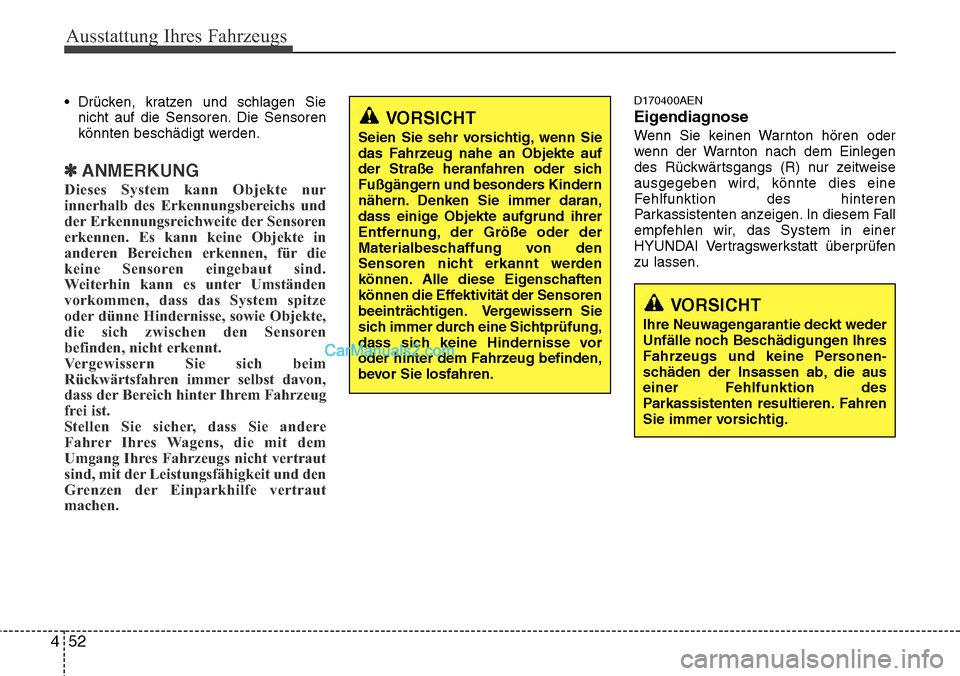

• Drücken, kratzen und schlagen Sie
nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.
✽ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensoren
erkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständen
vorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensoren
befinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertraut
machen.
D170400AEN
Eigendiagnose
Wenn Sie keinen Warnton hören oder
wenn der Warnton nach dem Einlegen
des Rückwärtsgangs (R) nur zeitweise
ausgegeben wird, könnte dies eine
Fehlfunktion des hinteren
Parkassistenten anzeigen. In diesem Fall
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders Kindern
nähern. Denken Sie immer daran,
dass einige Objekte aufgrund ihrer
Entfernung, der Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der Sensoren
beeinträchtigen. Vergewissern Sie
sich immer durch eine Sichtprüfung,
dass sich keine Hindernisse vor
oder hinter dem Fahrzeug befinden,
bevor Sie losfahren.
VORSICHT
Ihre Neuwagengarantie deckt weder
Unfälle noch Beschädigungen Ihres
Fahrzeugs und keine Personen
-schäden der Insassen ab, die aus
einer Fehlfunktion des
Parkassistenten resultieren. Fahren
Sie immer vorsichtig.

453
Ausstattung Ihres Fahrzeugs
WARNBLINKER
D180000AUN
Die Warnblinker müssen immer
eingeschaltet werden, wenn Sie es für
notwendig halten, dass das Fahrzeug in
einer kritischen Situation abgestellt wird.
Wenn ein Not-Stopp notwendig ist,
fahren Sie immer soweit wie möglich von
der Straße weg.
Um die Warnblinker einzuschalten,
drücken Sie die entsprechende Taste.
Dadurch werden alle Blinker
eingeschaltet. Die Warnblinker können
auch bei abgezogenem Zündschlüssel
eingeschaltet werden.
Um die Warnblinker abzuschalten,
drücken Sie die den Schalter nochmals.
D190100BUN
Stromsparfunktion
• Diese Funktion soll verhindern, dass
die Batterie entladen wird. Das System
schaltet automatisch das Standlicht
aus, wenn der Fahrer den
Zündschlüssel abzieht und die
Fahrertür öffnet.
• Mit dieser Einrichtung wird das
Standlicht automatisch ausgeschaltet,
wenn der Fahrer das Fahrzeug nachts
am Straßenrand abstellt.
Wenn das Standlicht nach dem
Abziehen des Zündschlüssels
weiterhin leuchten soll, gehen Sie wie
folgt vor:
1) Öffnen Sie die Fahrertür.
2) Schalten Sie das Standlicht mit dem
Lichtschalter an der Lenksäule AUS
und wieder EIN.
D190400ATQ
Lichtschalter
Mit dem Lichtschalter können die
Scheinwerfer und das Standlicht ein- &
ausgeschaltet werden.
Zum Einschalten der Beleuchtung
drehen Sie den Knopf außen am
Lichtschalter in eine der folgenden
Positionen:
(1) OFF (AUS)
(2) Standlicht
(3) Scheinwerfer
BELEUCHTUNG
OTQ067001L
ACHTUNG
Wenn der Fahrer durch eine andere
Tür als die Fahrertür aussteigt, wird
die Batteriesparfunktion nicht
aktiviert. Folglich wird die Batterie
entladen. Achten Sie in diesem Fall
darauf, das Licht auszuschalten,
bevor Sie aus dem Fahrzeug
aussteigen.
OTQ049131

Ausstattung Ihres Fahrzeugs
54 4

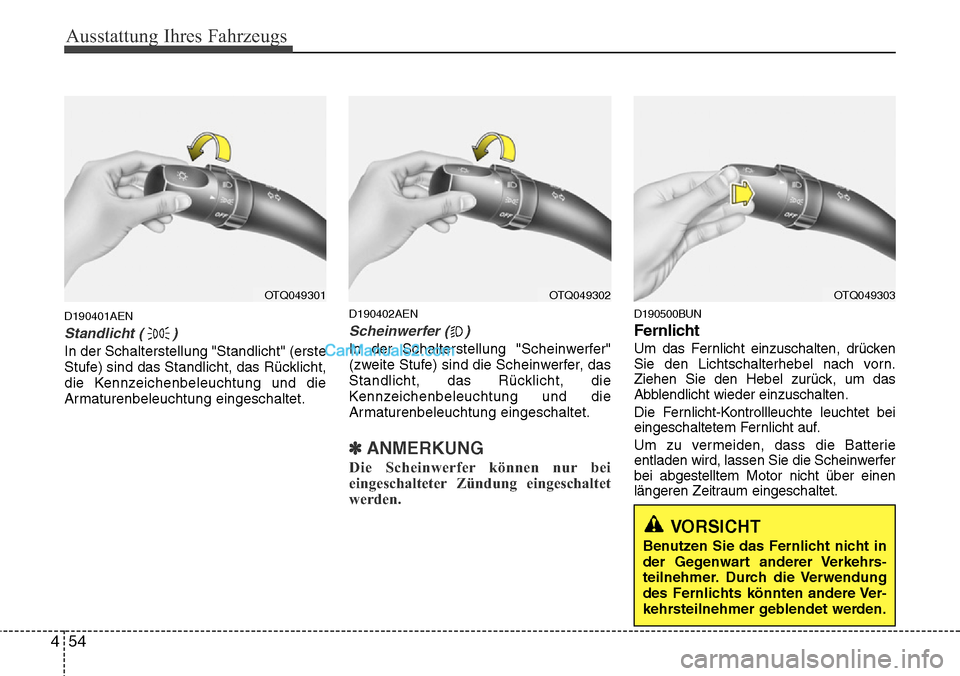

D190401AEN
Standlicht ( )
In der Schalterstellung "Standlicht" (erste
Stufe) sind das Standlicht, das Rücklicht,
die Kennzeichenbeleuchtung und die
Armaturenbeleuchtung eingeschaltet.
D190402AEN
Scheinwerfer ( )
In der Schalterstellung "Scheinwerfer"
(zweite Stufe) sind die Scheinwerfer, das
Standlicht, das Rücklicht, die
Kennzeichenbeleuchtung und die
Armaturenbeleuchtung eingeschaltet.
✽ANMERKUNG
Die Scheinwerfer können nur bei
eingeschalteter Zündung eingeschaltet
werden.
D190500BUN
Fernlicht
Um das Fernlicht einzuschalten, drücken
Sie den Lichtschalterhebel nach vorn.
Ziehen Sie den Hebel zurück, um das
Abblendlicht wieder einzuschalten.
Die Fernlicht-Kontrollleuchte leuchtet bei
eingeschaltetem Fernlicht auf.
Um zu vermeiden, dass die Batterie
entladen wird, lassen Sie die Scheinwerfer
bei abgestelltem Motor nicht über einen
längeren Zeitraum eingeschaltet.
OTQ049301OTQ049302OTQ049303
VORSICHT
Benutzen Sie das Fernlicht nicht in
der Gegenwart anderer Verkehrs-teilnehmer. Durch die Verwendung
des Fernlichts könnten andere Ver-kehrsteilnehmer geblendet werden.

455
Ausstattung Ihres Fahrzeugs

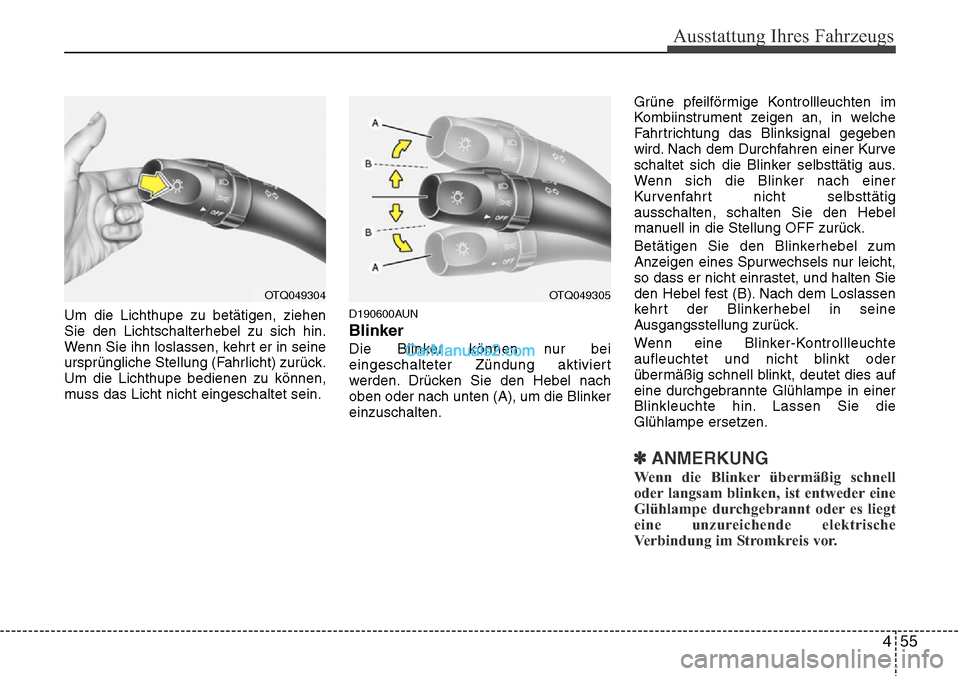

Um die Lichthupe zu betätigen, ziehen
Sie den Lichtschalterhebel zu sich hin.
Wenn Sie ihn loslassen, kehrt er in seine
ursprüngliche Stellung (Fahrlicht) zurück.
Um die Lichthupe bedienen zu können,
muss das Licht nicht eingeschaltet sein.D190600AUN
Blinker
Die Blinker können nur bei
eingeschalteter Zündung aktiviert
werden. Drücken Sie den Hebel nach
oben oder nach unten (A), um die Blinker
einzuschalten.Grüne pfeilförmige Kontrollleuchten im
Kombiinstrument zeigen an, in welche
Fahrtrichtung das Blinksignal gegeben
wird. Nach dem Durchfahren einer Kurve
schaltet sich die Blinker selbsttätig aus.
Wenn sich die Blinker nach einer
Kurvenfahrt nicht selbsttätig
ausschalten, schalten Sie den Hebel
manuell in die Stellung OFF zurück.
Betätigen Sie den Blinkerhebel zum
Anzeigen eines Spurwechsels nur leicht,
so dass er nicht einrastet, und halten Sie
den Hebel fest (B). Nach dem Loslassen
kehrt der Blinkerhebel in seine
Ausgangsstellung zurück.
Wenn eine Blinker-Kontrollleuchte
aufleuchtet und nicht blinkt oder
übermäßig schnell blinkt, deutet dies auf
eine durchgebrannte Glühlampe in einer
Blinkleuchte hin. Lassen Sie die
Glühlampe ersetzen.
✽ANMERKUNG
Wenn die Blinker übermäßig schnell
oder langsam blinken, ist entweder eine
Glühlampe durchgebrannt oder es liegt
eine unzureichende elektrische
Verbindung im Stromkreis vor.
OTQ049304OTQ049305

Ausstattung Ihres Fahrzeugs
56 4
D190700AEN

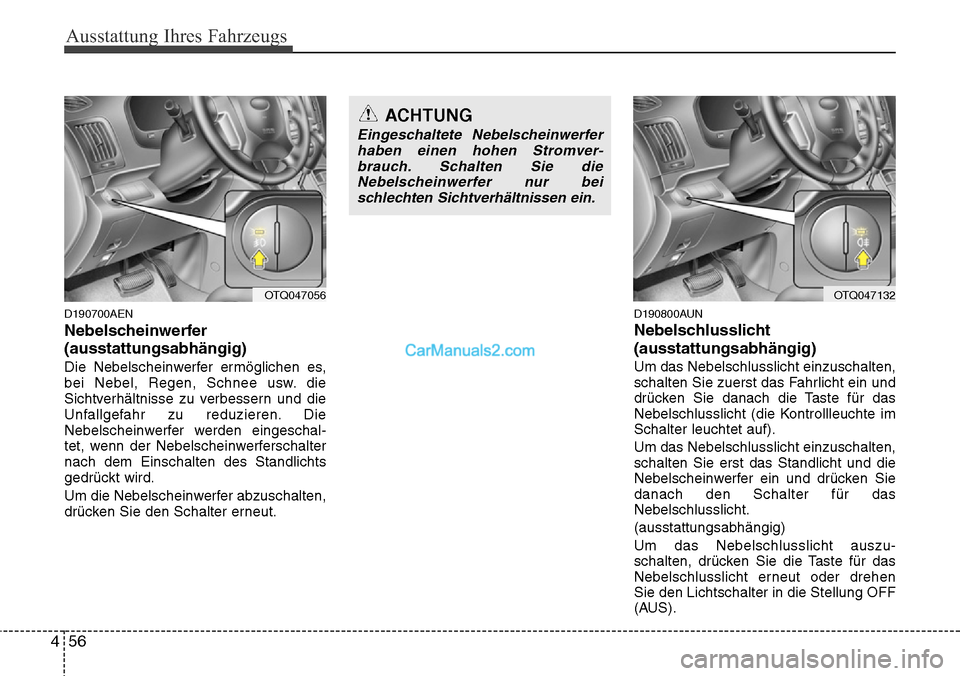

Nebelscheinwerfer
(ausstattungsabhängig)
Die Nebelscheinwerfer ermöglichen es,
bei Nebel, Regen, Schnee usw. die
Sichtverhältnisse zu verbessern und die
Unfallgefahr zu reduzieren. Die
Nebelscheinwerfer werden eingeschal-
tet, wenn der Nebelscheinwerferschalter
nach dem Einschalten des Standlichts
gedrückt wird.
Um die Nebelscheinwerfer abzuschalten,
drücken Sie den Schalter erneut.
D190800AUN
Nebelschlusslicht
(ausstattungsabhängig)
Um das Nebelschlusslicht einzuschalten,
schalten Sie zuerst das Fahrlicht ein und
drücken Sie danach die Taste für das
Nebelschlusslicht (die Kontrollleuchte im
Schalter leuchtet auf).
Um das Nebelschlusslicht einzuschalten,
schalten Sie erst das Standlicht und die
Nebelscheinwerfer ein und drücken Sie
danach den Schalter für das
Nebelschlusslicht.
(ausstattungsabhängig)
Um das Nebelschlusslicht auszu-
schalten, drücken Sie die Taste für das
Nebelschlusslicht erneut oder drehen
Sie den Lichtschalter in die Stellung OFF
(AUS).
OTQ047056OTQ047132
ACHTUNG
Eingeschaltete Nebelscheinwerfer
haben einen hohen Stromver-brauch. Schalten Sie die
Nebelscheinwerfer nur bei
schlechten Sichtverhältnissen ein.

457
Ausstattung Ihres Fahrzeugs
D190900AUN

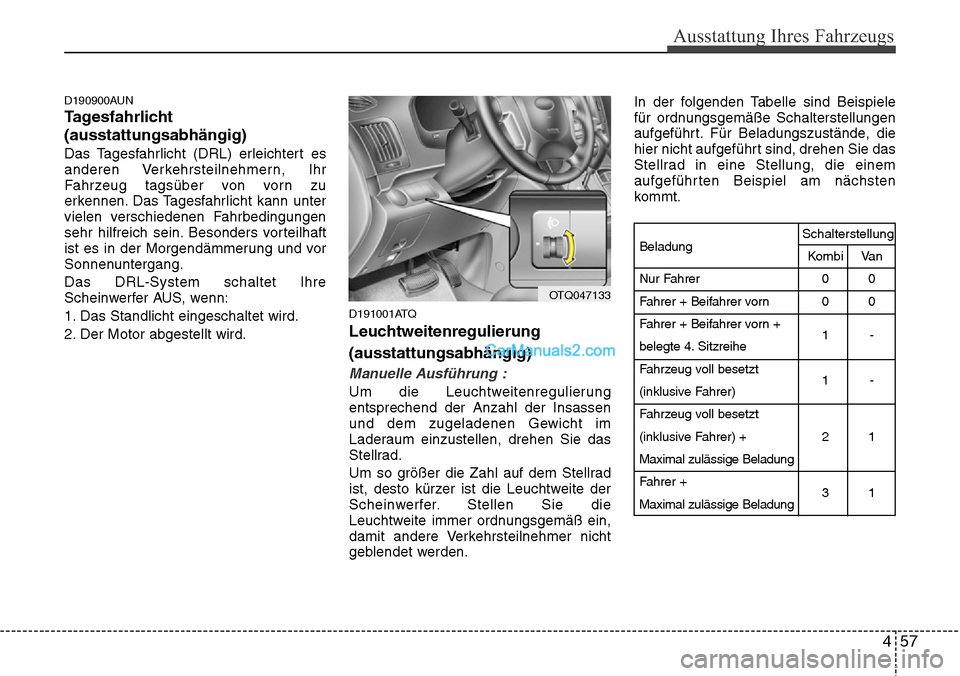

Tagesfahrlicht
(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang.
Das DRL-System schaltet Ihre
Scheinwerfer AUS, wenn:
1. Das Standlicht eingeschaltet wird.
2. Der Motor abgestellt wird.
D191001ATQ
Leuchtweitenregulierung
(ausstattungsabhängig)
Manuelle Ausführung :
Um die Leuchtweitenregulierung
entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden.In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.
OTQ047133
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrer + Beifahrer vorn +
belegte 4. Sitzreihe
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +
Maximal zulässige Beladung
Fahrer +
Maximal zulässige Beladung Schalterstellung
Kombi Van
00
00
1-
1-
21
31
