2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

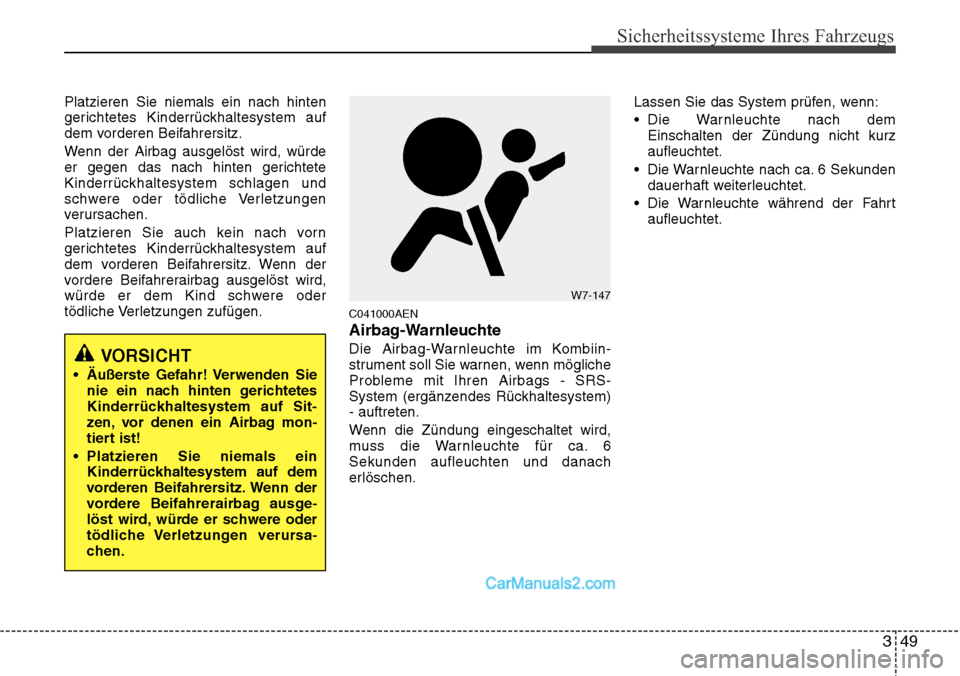

349
Sicherheitssysteme Ihres Fahrzeugs
Platzieren Sie niemals ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem vorderen Beifahrersitz.
Wenn der Airbag ausgelöst wird, würde
er gegen das nach hinten gerichtete
Kinderrückhaltesystem schlagen und
schwere oder tödliche Verletzungen
verursachen.
Platzieren Sie auch kein nach vorn
gerichtetes Kinderrückhaltesystem auf
dem vorderen Beifahrersitz. Wenn der
vordere Beifahrerairbag ausgelöst wird,
würde er dem Kind schwere oder
tödliche Verletzungen zufügen.
C041000AEN
Airbag-Warnleuchte
Die Airbag-Warnleuchte im Kombiin-
strument soll Sie warnen, wenn mögliche
Probleme mit Ihren Airbags - SRS-
System (ergänzendes Rückhaltesystem)
- auftreten.
Wenn die Zündung eingeschaltet wird,
muss die Warnleuchte für ca. 6
Sekunden aufleuchten und danach
erlöschen.Lassen Sie das System prüfen, wenn:
• Die Warnleuchte nach dem
Einschalten der Zündung nicht kurz
aufleuchtet.
• Die Warnleuchte nach ca. 6 Sekunden
dauerhaft weiterleuchtet.
• Die Warnleuchte während der Fahrt
aufleuchtet.VORSICHT
• Äußerste Gefahr! Verwenden Sie
nie ein nach hinten gerichtetes
Kinderrückhaltesystem auf Sit
-zen, vor denen ein Airbag mon-tiert ist!
•Platzieren Sie niemals ein
Kinderrückhaltesystem auf dem
vorderen Beifahrersitz. Wenn der
vordere Beifahrerairbag ausge
-löst wird, würde er schwere oder
tödliche Verletzungen verursa-chen.
W7-147

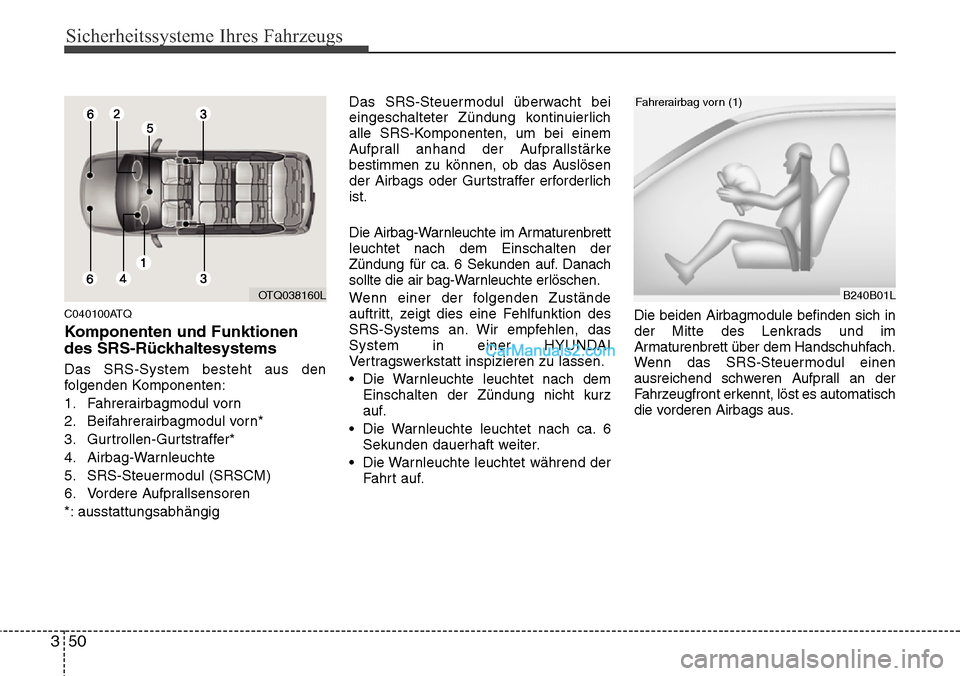

Sicherheitssysteme Ihres Fahrzeugs
50 3
C040100ATQ
Komponenten und Funktionen
des SRS-Rückhaltesystems
Das SRS-System besteht aus den
folgenden Komponenten:
1. Fahrerairbagmodul vorn
2. Beifahrerairbagmodul vorn*
3. Gurtrollen-Gurtstraffer*
4. Airbag-Warnleuchte
5. SRS-Steuermodul (SRSCM)
6. Vordere Aufprallsensoren
*: ausstattungsabhängigDas SRS-Steuermodul überwacht bei
eingeschalteter Zündung kontinuierlich
alle SRS-Komponenten, um bei einem
Aufprall anhand der Aufprallstärke
bestimmen zu können, ob das Auslösen
der Airbags oder Gurtstraffer erforderlich
ist.
Die Airbag-Warnleuchte im Armaturenbrett
leuchtet nach dem Einschalten der
Zündung für ca. 6 Sekunden auf. Danach
sollte die air bag-Warnleuchte erlöschen.
Wenn einer der folgenden Zustände
auftritt, zeigt dies eine Fehlfunktion des
SRS-Systems an. Wir empfehlen, das
System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
• Die Warnleuchte leuchtet nach dem
Einschalten der Zündung nicht kurz
auf.
• Die Warnleuchte leuchtet nach ca. 6
Sekunden dauerhaft weiter.
• Die Warnleuchte leuchtet während der
Fahrt auf.Die beiden Airbagmodule befinden sich in
der Mitte des Lenkrads und im
Armaturenbrett über dem Handschuhfach.
Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an der
Fahrzeugfront erkennt, löst es automatisch
die vorderen Airbags aus.
B240B01L
Fahrerairbag vorn (1)
OTQ038160L

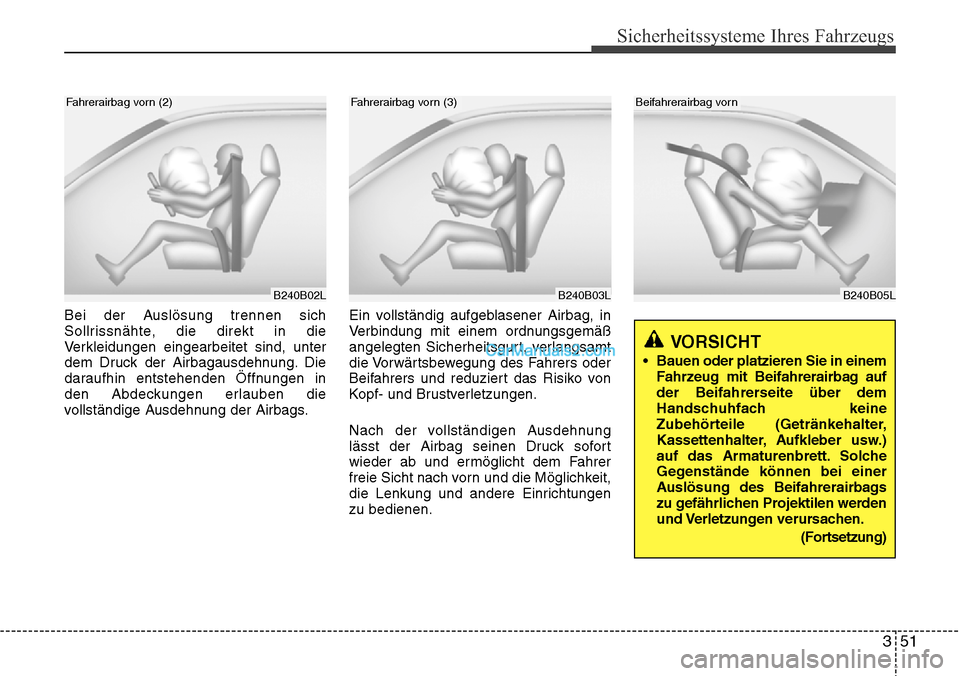

351
Sicherheitssysteme Ihres Fahrzeugs
Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind, unter
dem Druck der Airbagausdehnung. Die
daraufhin entstehenden Öffnungen in
den Abdeckungen erlauben die
vollständige Ausdehnung der Airbags.Ein vollständig aufgeblasener Airbag, in
Verbindung mit einem ordnungsgemäß
angelegten Sicherheitsgurt, verlangsamt
die Vorwärtsbewegung des Fahrers oder
Beifahrers und reduziert das Risiko von
Kopf- und Brustverletzungen.
Nach der vollständigen Ausdehnung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem Fahrer
freie Sicht nach vorn und die Möglichkeit,
die Lenkung und andere Einrichtungen
zu bedienen.
B240B02LB240B03L
Fahrerairbag vorn (2)Fahrerairbag vorn (3)
VORSICHT
• Bauen oder platzieren Sie in einem
Fahrzeug mit Beifahrerairbag auf
der Beifahrerseite über dem
Handschuhfach keine
Zubehörteile (Getränkehalter,
Kassettenhalter, Aufkleber usw.)
auf das Armaturenbrett. Solche
Gegenstände können bei einer
Auslösung des Beifahrerairbags
zu gefährlichen Projektilen werden
und Verletzungen verursachen.
(Fortsetzung)
B240B05L
Beifahrerairbag vorn

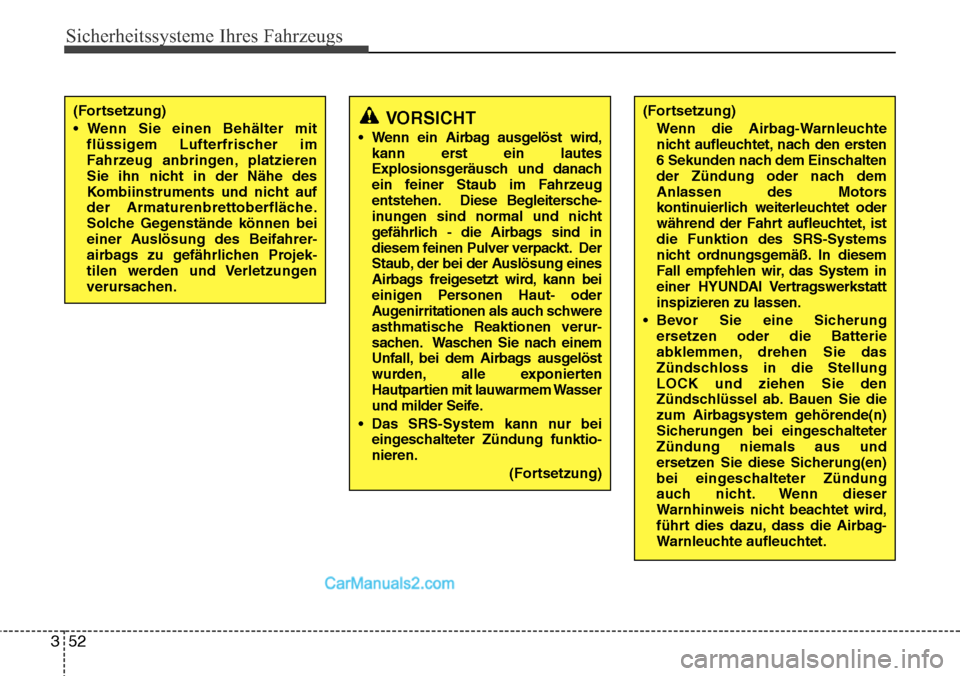

Sicherheitssysteme Ihres Fahrzeugs
52 3
VORSICHT
• Wenn ein Airbag ausgelöst wird,
kann erst ein lautes
Explosionsgeräusch und danach
ein feiner Staub im Fahrzeug
entstehen. Diese Begleitersche
-inungen sind normal und nicht
gefährlich - die Airbags sind in
diesem feinen Pulver verpackt. Der
Staub, der bei der Auslösung eines
Airbags freigesetzt wird, kann bei
einigen Personen Haut- oder
Augenirritationen als auch schwere
asthmatische Reaktionen verur
-sachen. Waschen Sie nach einem
Unfall,bei dem Airbags ausgelöst
wurden, alle exponierten
Hautpartien mit lauwarmem Wasser
und milder Seife.
• Das SRS-System kann nur bei
eingeschalteter Zündung funktio
-nieren.
(Fortsetzung)
(Fortsetzung)
• Wenn Sie einen Behälter mit
flüssigem Lufterfrischer im
Fahrzeug anbringen, platzieren
Sie ihn nicht in der Nähe des
Kombiinstruments und nicht auf
der Armaturenbrettoberfläche.
Solche Gegenstände können bei
einer Auslösung des Beifahrer
-airbags zu gefährlichen Projek-tilen werden und Verletzungen
verursachen.
(Fortsetzung)
Wenn die Airbag-Warnleuchte
nicht aufleuchtet, nach den ersten
6 Sekunden nach dem Einschalten
der Zündung oder nach dem
Anlassen des Motors
kontinuierlich weiterleuchtet oder
während der Fahrt aufleuchtet, ist
die Funktion des SRS-Systems
nicht ordnungsgemäß. In diesem
Fall empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
• Bevor Sie eine Sicherung
ersetzen oder die Batterie
abklemmen, drehen Sie das
Zündschloss in die Stellung
LOCK und ziehen Sie den
Zündschlüssel ab. Bauen Sie die
zum Airbagsystem gehörende(n)
Sicherungen bei eingeschalteter
Zündung niemals aus und
ersetzen Sie diese Sicherung(en)
bei eingeschalteter Zündung
auch nicht. Wenn dieser
Warnhinweis nicht beachtet wird,
führt dies dazu, dass die Airbag-
Warnleuchte aufleuchtet.

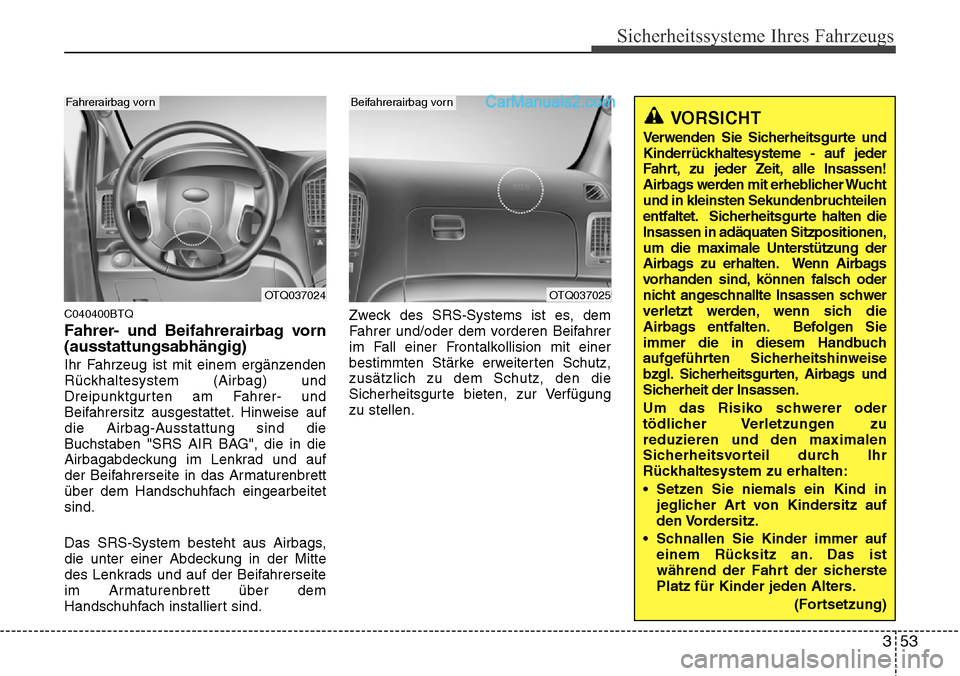

353
Sicherheitssysteme Ihres Fahrzeugs
C040400BTQ
Fahrer- und Beifahrerairbag vorn
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem ergänzenden
Rückhaltesystem (Airbag) und
Dreipunktgurten am Fahrer- und
Beifahrersitz ausgestattet. Hinweise auf
die Airbag-Ausstattung sind die
Buchstaben "SRS AIR BAG", die in die
Airbagabdeckung im Lenkrad und auf
der Beifahrerseite in das Armaturenbrett
über dem Handschuhfach eingearbeitet
sind.
Das SRS-System besteht aus Airbags,
die unter einer Abdeckung in der Mitte
des Lenkrads und auf der Beifahrerseite
im Armaturenbrett über dem
Handschuhfach installiert sind.Zweck des SRS-Systems ist es, dem
Fahrer und/oder dem vorderen Beifahrer
im Fall einer Frontalkollision mit einer
bestimmten Stärke erweiterten Schutz,
zusätzlich zu dem Schutz, den die
Sicherheitsgurte bieten, zur Verfügung
zu stellen.
VORSICHT
Verwenden Sie Sicherheitsgurte und
Kinderrückhaltesysteme - auf jeder
Fahrt, zu jeder Zeit, alle Insassen!
Airbags werden mit erheblicher Wucht
und in kleinsten Sekundenbruchteilen
entfaltet. Sicherheitsgurte halten die
Insassen in adäquaten Sitzpositionen,
um die maximale Unterstützung der
Airbags zu erhalten. Wenn Airbags
vorhanden sind, können falsch oder
nicht angeschnallte Insassen schwer
verletzt werden, wenn sich die
Airbags entfalten. Befolgen Sie
immer die in diesem Handbuch
aufgeführten Sicherheitshinweise
bzgl. Sicherheitsgurten, Airbags und
Sicherheit der Insassen.
Um das Risiko schwerer oder
tödlicher Verletzungen zu
reduzieren und den maximalen
Sicherheitsvorteil durch Ihr
Rückhaltesystem zu erhalten:
• Setzen Sie niemals ein Kind in
jeglicher Art von Kindersitz auf
den Vordersitz.
• Schnallen Sie Kinder immer auf
einem Rücksitz an. Das ist
während der Fahrt der sicherste
Platz für Kinder jeden Alters.
(Fortsetzung)
OTQ037025
Beifahrerairbag vorn
OTQ037024
Fahrerairbag vorn

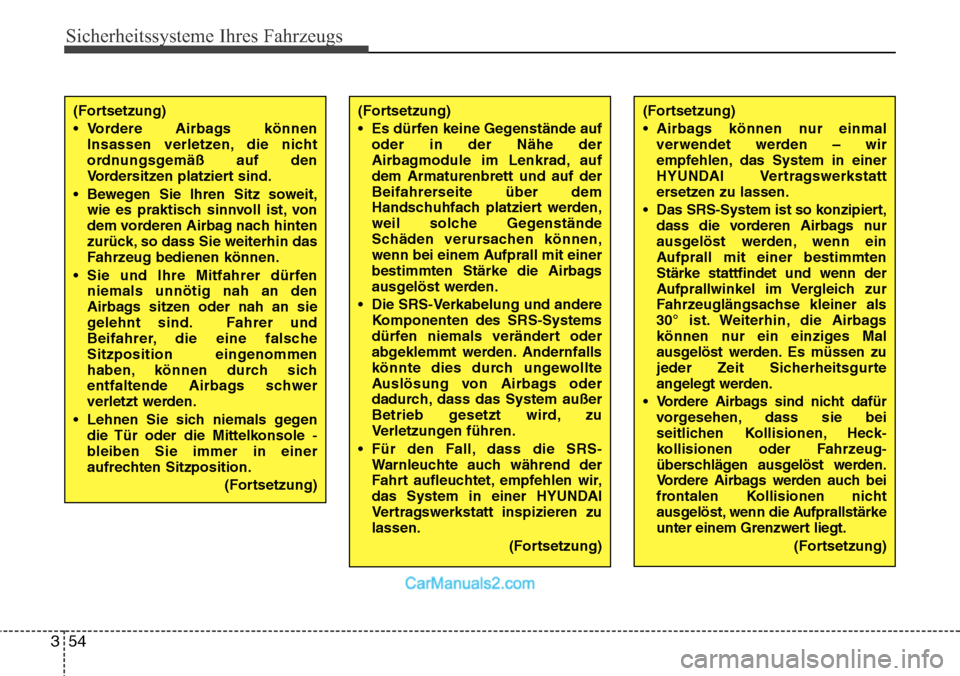

Sicherheitssysteme Ihres Fahrzeugs
54 3
(Fortsetzung)
• Airbags können nur einmal
verwendet werden – wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
• Das SRS-System ist so konzipiert,
dass die vorderen Airbags nur
ausgelöst werden, wenn ein
Aufprall mit einer bestimmten
Stärke stattfindet und wenn der
Aufprallwinkel im Vergleich zur
Fahrzeuglängsachse kleiner als
30° ist. Weiterhin, die Airbags
können nur ein einziges Mal
ausgelöst werden. Es müssen zu
jeder Zeit Sicherheitsgurte
angelegt werden.
• Vordere Airbags sind nicht dafür
vorgesehen, dass sie bei
seitlichen Kollisionen, Heck
-kollisionen oder Fahrzeug-überschlägen ausgelöst werden.
Vordere Airbags werden auch bei
frontalen Kollisionen nicht
ausgelöst, wenn die Aufprallstärke
unter einem Grenzwert liegt.
(Fortsetzung)
(Fortsetzung)
• Vordere Airbags können
Insassen verletzen, die nicht
ordnungsgemäß auf den
Vordersitzen platziert sind.
• Bewegen Sie Ihren Sitz soweit,
wie es praktisch sinnvoll ist, von
dem vorderen Airbag nach hinten
zurück, so dass Sie weiterhin das
Fahrzeug bedienen können.
• Sie und Ihre Mitfahrer dürfen
niemals unnötig nah an den
Airbags sitzen oder nah an sie
gelehnt sind. Fahrer und
Beifahrer, die eine falsche
Sitzposition eingenommen
haben, können durch sich
entfaltende Airbags schwer
verletzt werden.
• Lehnen Sie sich niemals gegen
die Tür oder die Mittelkonsole -
bleiben Sie immer in einer
aufrechten Sitzposition.
(Fortsetzung)(Fortsetzung)
• Es dürfen keine Gegenstände auf
oder in der Nähe der
Airbagmodule im Lenkrad, auf
dem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
ausgelöst werden.
• Die SRS-Verkabelung und andere
Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
• Für den Fall, dass die SRS-
Warnleuchte auch während der
Fahrt aufleuchtet, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
(Fortsetzung)

355
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)
• Ein Kinderrückhaltesystem darf
niemals auf einem Vordersitz
platziert werden. Ein Säugling
oder Kind könnte bei einem
Unfall durch das Entfalten des
Airbags schwer verletzt oder
getötet werden.
• Kinder bis zu einem Alter von 12
Jahren müssen immer sicher
angeschnallt auf einem Rücksitz
sitzen. Lassen Sie Kinder niemals
auf dem Vordersitz mitfahren.
Wenn ein über 12 Jahre altes
Kind auf dem Vordersitz sitzen
muss, muss es ordnungsgemäß
angeschnallt werden und der Sitz
sollte soweit wie möglich nach
hinten geschoben werden.
• Für maximalen Schutz bei Unfällen
jeder Art müssen alle Insassen
inkl. Fahrer immer angeschnallt
sein, unabhängig davon, ob
Airbags für ihre Sitzpositionen
vorhanden sind oder nicht, um bei
einem Unfall das Risiko zu
minimieren, schwer oder tödlich
verletzt zu werden. Sitzen oder
lehnen Sie während der Fahrt nicht
unnötig nah an einem Airbag.
(Fortsetzung)
OTQ036087G
1TQA2088
1TQA2091
Heckaufprall
Seitlicher Aufprall
Überschlag
(Fortsetzung)
• Eine falsche Sitzhaltung oder
Sitzposition kann bei einem
Unfall zu schweren oder
tödlichen Verletzungen führen.
Alle Insassen müssen solange
gerade, mittig und angeschnallt
auf dem Sitz sitzen, mit der
Rücklehne in aufrechter Stellung,
die Beine bequem ausgestreckt
und die Füße auf dem Boden, bis
das Fahrzeug geparkt und der
Zündschlüssel abgezogen ist.
• Ein Airbag muss sich
außerordentlich schnell entfalten,
um bei einer Kollision Schutz
bieten zu können. Wenn ein
Insasse eine falsche Sitzposition
angenommen hat, weil der Gurt
nicht angelegt ist, kann der
Airbag sehr heftig gegen den
Insassen prallen und schwere
oder tödliche Verletzungen
verursachen.

Sicherheitssysteme Ihres Fahrzeugs
56 3
C040800BTQ
Warum ist mein Airbag bei einer
Kollision nicht ausgelöst worden?
(Bedingungen zum Auslösen oder
Nicht-Auslösen eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz-
wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin-
digkeit.

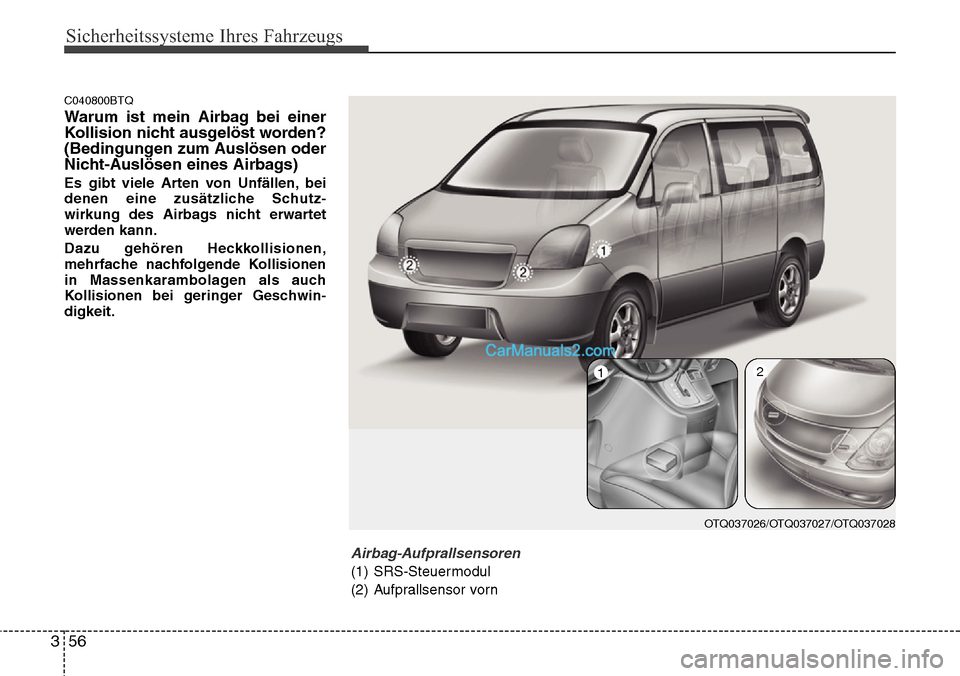

Airbag-Aufprallsensoren
(1) SRS-Steuermodul
(2) Aufprallsensor vorn
OTQ037026/OTQ037027/OTQ037028
12
