2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

775
Wartung

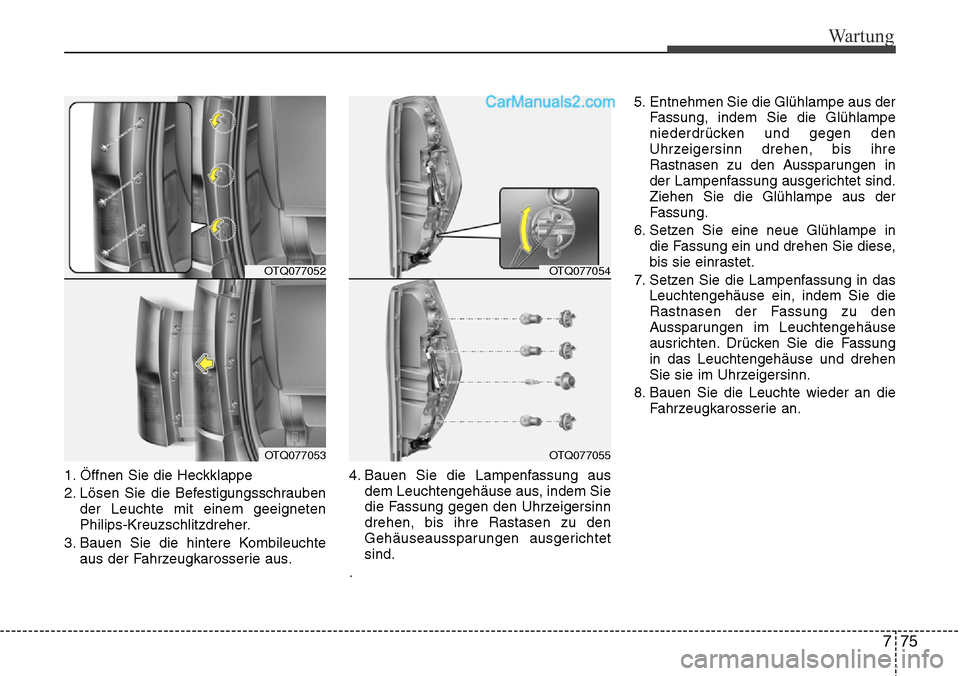

1. Öffnen Sie die Heckklappe
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit einem geeigneten
Philips-Kreuzschlitzdreher.
3. Bauen Sie die hintere Kombileuchte
aus der Fahrzeugkarosserie aus.4. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtet
sind.
.5. Entnehmen Sie die Glühlampe aus der
Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.
Ziehen Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie diese,
bis sie einrastet.
7. Setzen Sie die Lampenfassung in das
Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung
in das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder an die
Fahrzeugkarosserie an.
OTQ077054
OTQ077055
OTQ077052
OTQ077053

Wartung
76 7
G220400ATQ

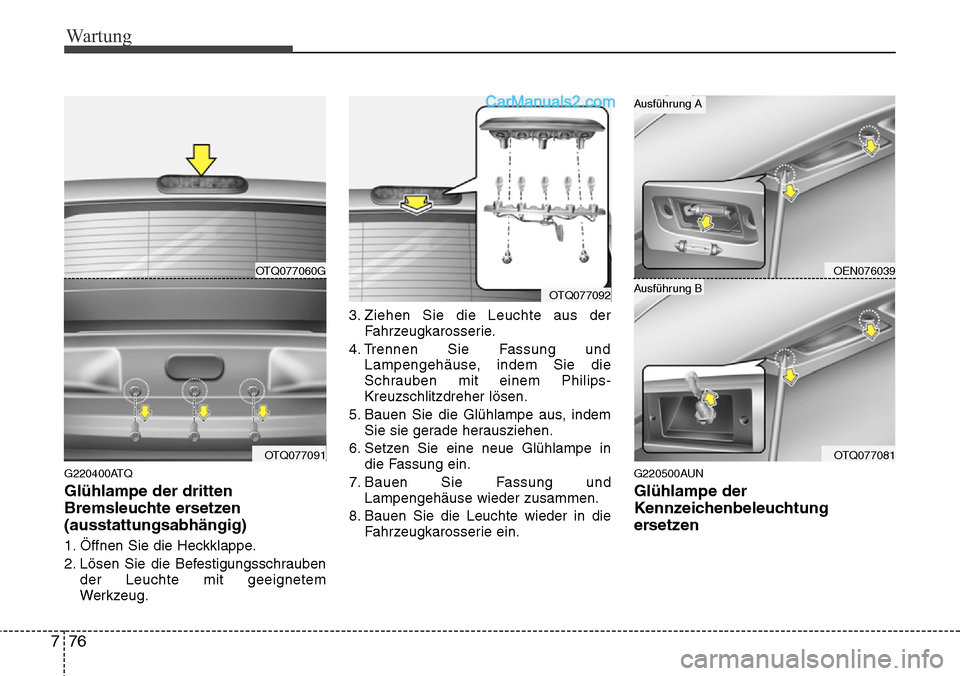

Glühlampe der dritten
Bremsleuchte ersetzen
(ausstattungsabhängig)
1. Öffnen Sie die Heckklappe.
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit geeignetem
Werkzeug.3. Ziehen Sie die Leuchte aus der
Fahrzeugkarosserie.
4. Trennen Sie Fassung und
Lampengehäuse, indem Sie die
Schrauben mit einem Philips-
Kreuzschlitzdreher lösen.
5. Bauen Sie die Glühlampe aus, indem
Sie sie gerade herausziehen.
6. Setzen Sie eine neue Glühlampe in
die Fassung ein.
7. Bauen Sie Fassung und
Lampengehäuse wieder zusammen.
8. Bauen Sie die Leuchte wieder in die
Fahrzeugkarosserie ein.
G220500AUN
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
OTQ077092
OEN076039
OTQ077081
Ausführung B
Ausführung A
OTQ077060G
OTQ077091

777
Wartung

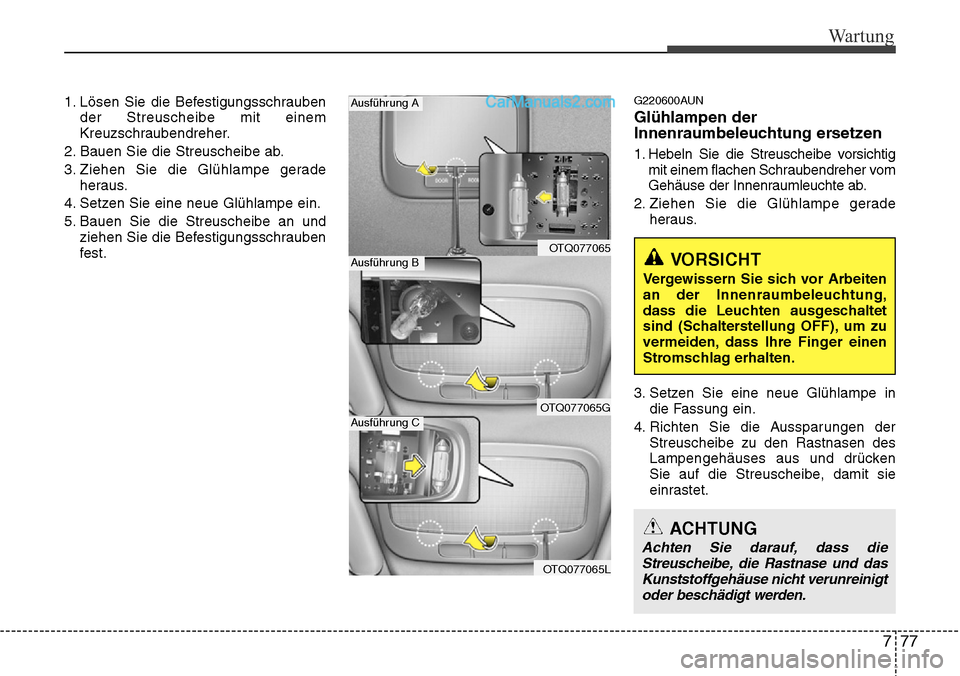

1. Lösen Sie die Befestigungsschrauben
der Streuscheibe mit einem
Kreuzschraubendreher.
2. Bauen Sie die Streuscheibe ab.
3. Ziehen Sie die Glühlampe gerade
heraus.
4. Setzen Sie eine neue Glühlampe ein.
5. Bauen Sie die Streuscheibe an und
ziehen Sie die Befestigungsschrauben
fest.G220600AUN
Glühlampen der
Innenraumbeleuchtung ersetzen
1. Hebeln Sie die Streuscheibe vorsichtig
mit einem flachen Schraubendreher vom
Gehäuse der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe in
die Fassung ein.
4. Richten Sie die Aussparungen der
Streuscheibe zu den Rastnasen des
Lampengehäuses aus und drücken
Sie auf die Streuscheibe, damit sie
einrastet.
OTQ077065
OTQ077065G
OTQ077065L
Ausführung A
Ausführung B
Ausführung C
VORSICHT
Vergewissern Sie sich vor Arbeiten
an der Innenraumbeleuchtung,
dass die Leuchten ausgeschaltet
sind (Schalterstellung OFF), um zu
vermeiden, dass Ihre Finger einen
Stromschlag erhalten.
ACHTUNG
Achten Sie darauf, dass die
Streuscheibe, die Rastnase und das
Kunststoffgehäuse nicht verunreinigt
oder beschädigt werden.

Wartung
78 7
FAHRZEUGPFLEGE
Außenpflege
G230101AUN
Allgemeine Hinweise zur Beachtung
bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen Sie
alle Warnungen und Vorsichtshinweise,
die auf dem Gebinde angebracht sind.
Hochdruckreinigung
• Achten Sie bei der Verwendung von
Hochdruckreinigern auf ausreichenden
Abstand zum Fahrzeug.
Zu wenig Abstand oder zu viel Druck
kann dazu führen, dass Bauteile
beschädigt werden oder Wasser in das
Fahrzeug eindringt.
• Richten Sie den Strahl des
Hochdruckreinigers nicht unmittelbar
auf Kameras oder Sensoren. Der
durch den hohen Druck verursachte
Impuls kann zu Fehlfunktionen führen.
• Richten Sie den Strahl des
Hochdruckreinigers nicht auf
Steckverbinder oder auf Faltenbälge
und Verkleidungen aus Gummi oder
Kunststoff, da diese Bauteile
andernfalls durch den hohen Druck
beschädigt werden können.
G230102CEN
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens
einmal monatlich gründlich mit
lauwarmem oder kaltem Wasser, um es
vor Korrosion und Umwelteinflüssen zu
schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten Sie
es nach jeder Geländefahrt waschen.
Achten Sie besonders auf die
Beseitigung von Streusalz, Schmutz,
Schlamm und anderen Anhaftungen.
Vergewissern Sie sich, dass die
Ablaufbohrungen in den unteren
Türblechen und in den Schwellerblechen
frei und sauber sind.
Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie nicht
umgehend beseitigt werden.
Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für lackierte
Flächen eignet.Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem oder
kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
ACHTUNG
• Verwenden Sie für die
Fahrzeugwäsche keine
aggressiven Reinigungsmittel,
keine chemischen Reiniger und
kein heißes Wasser. Waschen Sie
das Fahrzeug nicht, wenn die
Karosserie heiß ist oder das
Fahrzeug intensiver
Sonnenbestrahlung ausgesetzt
ist.
(Fortsetzung)

779
Wartung

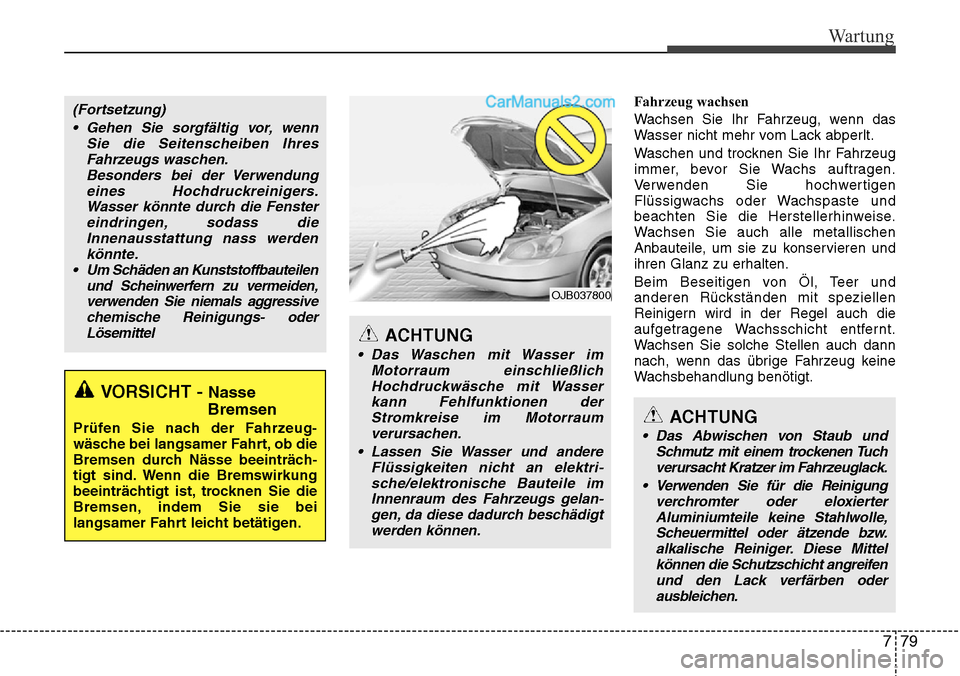

Fahrzeug wachsen
Wachsen Sie Ihr Fahrzeug, wenn das
Wasser nicht mehr vom Lack abperlt.
Waschen und trocknen Sie Ihr Fahrzeug
immer, bevor Sie Wachs auftragen.
Verwenden Sie hochwertigen
Flüssigwachs oder Wachspaste und
beachten Sie die Herstellerhinweise.
Wachsen Sie auch alle metallischen
Anbauteile, um sie zu konservieren und
ihren Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch dann
nach, wenn das übrige Fahrzeug keine
Wachsbehandlung benötigt.
ACHTUNG
• Das Abwischen von Staub und
Schmutz mit einem trockenen Tuch
verursacht Kratzer im Fahrzeuglack.
• Verwenden Sie für die Reinigung
verchromter oder eloxierter
Aluminiumteile keine Stahlwolle,
Scheuermittel oder ätzende bzw.
alkalische Reiniger. Diese Mittel
können die Schutzschicht angreifen
und den Lack verfärben oder
ausbleichen.
ACHTUNG
• Das Waschen mit Wasser im
Motorraum einschließlich
Hochdruckwäsche mit Wasser
kann Fehlfunktionen der
Stromkreise im Motorraum
verursachen.
• Lassen Sie Wasser und andere
Flüssigkeiten nicht an elektri
-sche/elektronische Bauteile im
Innenraum des Fahrzeugs gelan-gen, da diese dadurch beschädigt
werden können.
OJB037800
VORSICHT - Nasse
Bremsen
Prüfen Sie nach der Fahrzeug-wäsche bei langsamer Fahrt, ob die
Bremsen durch Nässe beeinträch-tigt sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie die
Bremsen, indem Sie sie bei
langsamer Fahrt leicht betätigen.
(Fortsetzung)
• Gehen Sie sorgfältig vor, wenn
Sie die Seitenscheiben Ihres
Fahrzeugs waschen.
Besonders bei der Verwendung
eines Hochdruckreinigers.
Wasser könnte durch die Fenster
eindringen, sodass die
Innenausstattung nass werden
könnte.
• Um Schäden an Kunststoffbauteilen
und Scheinwerfern zu vermeiden,
verwenden Sie niemals aggressive
chemische Reinigungs- oder
Lösemittel

Wartung
80 7
G230103AUN
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im Lack
müssen umgehend behoben werden.
Ungeschütztes Metall setzt schnell Rost
an. Kostspielige Instandsetzungen
können die Folge sein.
✽ANMERKUNG
Wenn Karosserie- oder Blecharbeiten
an Ihrem Fahrzeug notwendig werden,
achten Sie darauf, dass instand gesetzte
oder ersetzte Bauteile mit Rostschutz-
mitteln behandelt werden.
G230104AUN
Blankmetallteile pflegen
• Entfernen Sie Teer und Insekten mit
geeigneten Spezialreinigern, aber
nicht mit Schabern oder anderen
scharfkantigen Werkzeugen.
• Schützen Sie die Oberflächen blanker
Metallteile durch Polieren mit Wachs
oder Chrompolitur und bringen Sie die
Teile auf Hochglanz.
• Tragen Sie bei Winterwetter und in
Küstennähe eine stärkere Schutz-
schicht auf die glänzenden Metallteile
auf. Bei Bedarf können Sie auch
Vaseline oder ein anderes Schutzmittel
auftragen.
G230105AUN
Unterbodenpflege
Streusalz und andere korrosions-
fördernde Stoffe können am Unterboden
anhaften. Wenn sie diese Stoffe nicht
entfernt werden, besteht für Kraftstof-
fleitungen, Rahmenteile, Bodenbleche
und Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit Korro-
sionsschutzmittel behandelt wurden.
Spritzen Sie den Unterboden und die
Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem oder
kaltem Wasser ab. Schenken Sie diesen
Bereichen besondere Aufmerksamkeit,
da Verunreinigungen dort oft nur schwer
zu erkennen sind. Um die Entstehung
von Rost zu verhindern, müssen die
Verunreinigungen nicht nur angefeuch-
tet, sondern gründlich abgespült werden.
Reinigen Sie auch die Wasserablaufboh-
rungen in den Türen und Rahmenteilen,
damit sie nicht verstopfen. Wenn das
Wasser aus diesen Bereichen nicht
ablaufen kann, besteht erhöhte Rostgefahr.
VORSICHT
Prüfen Sie nach einer
Fahrzeugwäsche bei langsamer
Fahrt, ob die Bremsen nass
geworden sind. Wenn die
Bremswirkung beeinträchtigt ist,
trocknen Sie die Bremsen, indem
Sie sie bei langsamer Vorwärtsfahrt
leicht betätigen.

781
Wartung

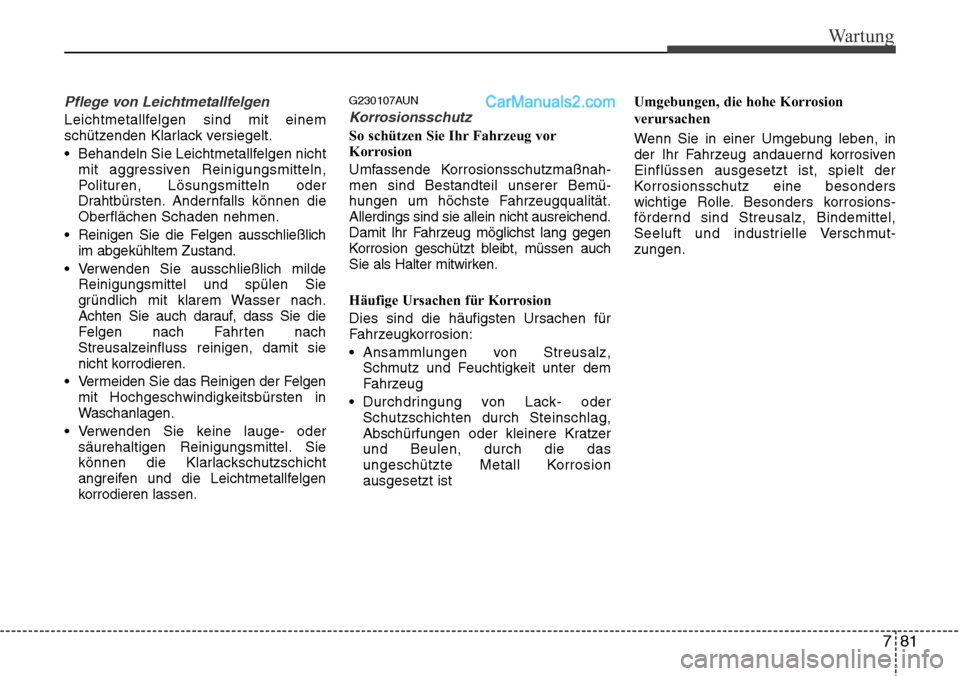

Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie Leichtmetallfelgen nicht
mit aggressiven Reinigungsmitteln,
Polituren, Lösungsmitteln oder
Drahtbürsten. Andernfalls können die
Oberflächen Schaden nehmen.
• Reinigen Sie die Felgen ausschließlich
im abgekühltem Zustand.
• Verwenden Sie ausschließlich milde
Reinigungsmittel und spülen Sie
gründlich mit klarem Wasser nach.
Achten Sie auch darauf, dass Sie die
Felgen nach Fahrten nach
Streusalzeinfluss reinigen, damit sie
nicht korrodieren.
• Vermeiden Sie das Reinigen der Felgen
mit Hochgeschwindigkeitsbürsten in
Waschanlagen.
• Verwenden Sie keine lauge- oder
säurehaltigen Reinigungsmittel. Sie
können die Klarlackschutzschicht
angreifen und die Leichtmetallfelgen
korrodieren lassen.
G230107AUN
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaßnah-
men sind Bestandteil unserer Bemü-
hungen um höchste Fahrzeugqualität.
Allerdings sind sie allein nicht ausreichend.
Damit Ihr Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen auch
Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen für
Fahrzeugkorrosion:
• Ansammlungen von Streusalz,
Schmutz und Feuchtigkeit unter dem
Fahrzeug
• Durchdringung von Lack- oder
Schutzschichten durch Steinschlag,
Abschürfungen oder kleinere Kratzer
und Beulen, durch die das
ungeschützte Metall Korrosion
ausgesetzt istUmgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben, in
der Ihr Fahrzeug andauernd korrosiven
Einflüssen ausgesetzt ist, spielt der
Korrosionsschutz eine besonders
wichtige Rolle. Besonders korrosions-
fördernd sind Streusalz, Bindemittel,
Seeluft und industrielle Verschmut-
zungen.

Wartung
82 7

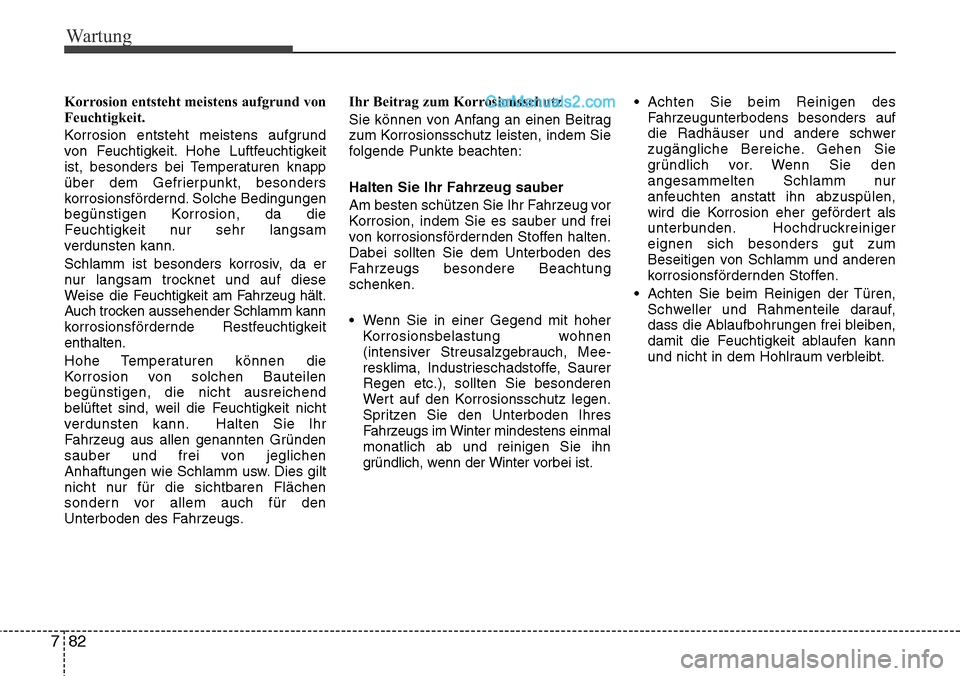

Korrosion entsteht meistens aufgrund von
Feuchtigkeit.
Korrosion entsteht meistens aufgrund
von Feuchtigkeit. Hohe Luftfeuchtigkeit
ist, besonders bei Temperaturen knapp
über dem Gefrierpunkt, besonders
korrosionsfördernd. Solche Bedingungen
begünstigen Korrosion, da die
Feuchtigkeit nur sehr langsam
verdunsten kann.
Schlamm ist besonders korrosiv, da er
nur langsam trocknet und auf diese
Weise die Feuchtigkeit am Fahrzeug hält.
Auch trocken aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeit
enthalten.
Hohe Temperaturen können die
Korrosion von solchen Bauteilen
begünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit nicht
verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten Gründen
sauber und frei von jeglichen
Anhaftungen wie Schlamm usw. Dies gilt
nicht nur für die sichtbaren Flächen
sondern vor allem auch für den
Unterboden des Fahrzeugs.Ihr Beitrag zum Korrosionsschutz
Sie können von Anfang an einen Beitrag
zum Korrosionsschutz leisten, indem Sie
folgende Punkte beachten:
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr Fahrzeug vor
Korrosion, indem Sie es sauber und frei
von korrosionsfördernden Stoffen halten.
Dabei sollten Sie dem Unterboden des
Fahrzeugs besondere Beachtung
schenken.
• Wenn Sie in einer Gegend mit hoher
Korrosionsbelastung wohnen
(intensiver Streusalzgebrauch, Mee-
resklima, Industrieschadstoffe, Saurer
Regen etc.), sollten Sie besonderen
Wert auf den Korrosionsschutz legen.
Spritzen Sie den Unterboden Ihres
Fahrzeugs im Winter mindestens einmal
monatlich ab und reinigen Sie ihn
gründlich, wenn der Winter vorbei ist.• Achten Sie beim Reinigen des
Fahrzeugunterbodens besonders auf
die Radhäuser und andere schwer
zugängliche Bereiche. Gehen Sie
gründlich vor. Wenn Sie den
angesammelten Schlamm nur
anfeuchten anstatt ihn abzuspülen,
wird die Korrosion eher gefördert als
unterbunden. Hochdruckreiniger
eignen sich besonders gut zum
Beseitigen von Schlamm und anderen
korrosionsfördernden Stoffen.
• Achten Sie beim Reinigen der Türen,
Schweller und Rahmenteile darauf,
dass die Ablaufbohrungen frei bleiben,
damit die Feuchtigkeit ablaufen kann
und nicht in dem Hohlraum verbleibt.
