2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
42 4
D150307AEN

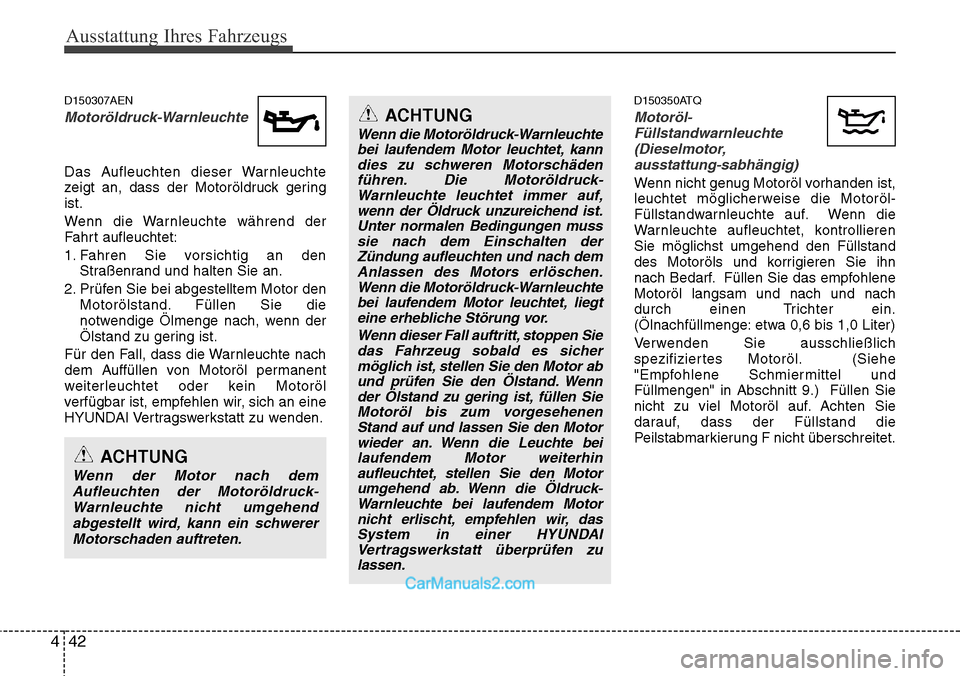

Motoröldruck-Warnleuchte
Das Aufleuchten dieser Warnleuchte
zeigt an, dass der Motoröldruck gering
ist.
Wenn die Warnleuchte während der
Fahrt aufleuchtet:
1. Fahren Sie vorsichtig an den
Straßenrand und halten Sie an.
2. Prüfen Sie bei abgestelltem Motor den
Motorölstand. Füllen Sie die
notwendige Ölmenge nach, wenn der
Ölstand zu gering ist.
Für den Fall, dass die Warnleuchte nach
dem Auffüllen von Motoröl permanent
weiterleuchtet oder kein Motoröl
verfügbar ist, empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu wenden.
D150350ATQ
Motoröl-
Füllstandwarnleuchte
(Dieselmotor,
ausstattung-sabhängig)
Wenn nicht genug Motoröl vorhanden ist,
leuchtet möglicherweise die Motoröl-
Füllstandwarnleuchte auf. Wenn die
Warnleuchte aufleuchtet, kontrollieren
Sie möglichst umgehend den Füllstand
des Motoröls und korrigieren Sie ihn
nach Bedarf. Füllen Sie das empfohlene
Motoröl langsam und nach und nach
durch einen Trichter ein.
(Ölnachfüllmenge: etwa 0,6 bis 1,0 Liter)
Verwenden Sie ausschließlich
spezifiziertes Motoröl. (Siehe
"Empfohlene Schmiermittel und
Füllmengen" in Abschnitt 9.) Füllen Sie
nicht zu viel Motoröl auf. Achten Sie
darauf, dass der Füllstand die
Peilstabmarkierung F nicht überschreitet.
ACHTUNG
Wenn der Motor nach dem
Aufleuchten der Motoröldruck-
Warnleuchte nicht umgehend
abgestellt wird, kann ein schwerer
Motorschaden auftreten.
ACHTUNG
Wenn die Motoröldruck-Warnleuchte
bei laufendem Motor leuchtet, kann
dies zu schweren Motorschäden
führen. Die Motoröldruck-
Warnleuchte leuchtet immer auf,
wenn der Öldruck unzureichend ist.
Unter normalen Bedingungen muss
sie nach dem Einschalten der
Zündung aufleuchten und nach dem
Anlassen des Motors erlöschen.
Wenn die Motoröldruck-Warnleuchte
bei laufendem Motor leuchtet, liegt
eine erhebliche Störung vor.
Wenn dieser Fall auftritt, stoppen Sie
das Fahrzeug sobald es sicher
möglich ist, stellen Sie den Motor ab
und prüfen Sie den Ölstand. Wenn
der Ölstand zu gering ist, füllen Sie
Motoröl bis zum vorgesehenen
Stand auf und lassen Sie den Motor
wieder an. Wenn die Leuchte bei
laufendem Motor weiterhin
aufleuchtet, stellen Sie den Motor
umgehend ab. Wenn die Öldruck-
Warnleuchte bei laufendem Motor
nicht erlischt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.

443
Ausstattung Ihres Fahrzeugs

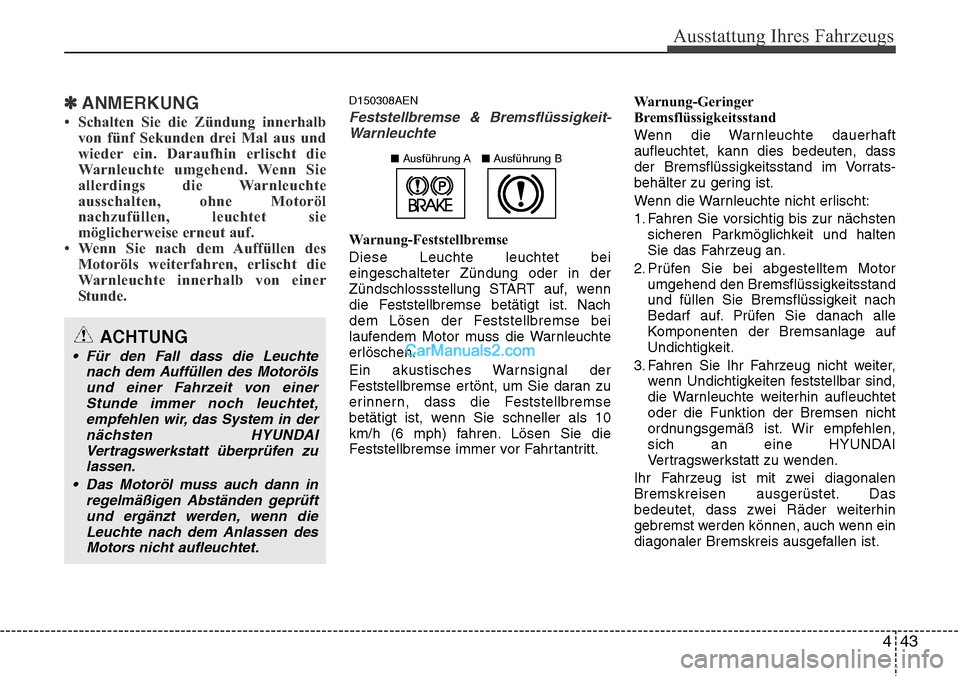

✽ANMERKUNG
• Schalten Sie die Zündung innerhalb
von fünf Sekunden drei Mal aus und
wieder ein. Daraufhin erlischt die
Warnleuchte umgehend. Wenn Sie
allerdings die Warnleuchte
ausschalten, ohne Motoröl
nachzufüllen, leuchtet sie
möglicherweise erneut auf.
• Wenn Sie nach dem Auffüllen des
Motoröls weiterfahren, erlischt die
Warnleuchte innerhalb von einer
Stunde.
D150308AEN
Feststellbremse & Bremsflüssigkeit-
Warnleuchte
Warnung-Feststellbremse
Diese Leuchte leuchtet bei
eingeschalteter Zündung oder in der
Zündschlossstellung START auf, wenn
die Feststellbremse betätigt ist. Nach
dem Lösen der Feststellbremse bei
laufendem Motor muss die Warnleuchte
erlöschen.
Ein akustisches Warnsignal der
Feststellbremse ertönt, um Sie daran zu
erinnern, dass die Feststellbremse
betätigt ist, wenn Sie schneller als 10
km/h (6 mph) fahren. Lösen Sie die
Feststellbremse immer vor Fahrtantritt.Warnung-Geringer
Bremsflüssigkeitsstand
Wenn die Warnleuchte dauerhaft
aufleuchtet, kann dies bedeuten, dass
der Bremsflüssigkeitsstand im Vorrats-
behälter zu gering ist.
Wenn die Warnleuchte nicht erlischt:
1. Fahren Sie vorsichtig bis zur nächsten
sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Prüfen Sie bei abgestelltem Motor
umgehend den Bremsflüssigkeitsstand
und füllen Sie Bremsflüssigkeit nach
Bedarf auf. Prüfen Sie danach alle
Komponenten der Bremsanlage auf
Undichtigkeit.
3. Fahren Sie Ihr Fahrzeug nicht weiter,
wenn Undichtigkeiten feststellbar sind,
die Warnleuchte weiterhin aufleuchtet
oder die Funktion der Bremsen nicht
ordnungsgemäß ist. Wir empfehlen,
sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Ihr Fahrzeug ist mit zwei diagonalen
Bremskreisen ausgerüstet. Das
bedeutet, dass zwei Räder weiterhin
gebremst werden können, auch wenn ein
diagonaler Bremskreis ausgefallen ist.
ACHTUNG
• Für den Fall dass die Leuchte
nach dem Auffüllen des Motoröls
und einer Fahrzeit von einer
Stunde immer noch leuchtet,
empfehlen wir, das System in der
nächsten HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
• Das Motoröl muss auch dann in
regelmäßigen Abständen geprüft
und ergänzt werden, wenn die
Leuchte nach dem Anlassen des
Motors nicht aufleuchtet.
■AusführungA■AusführungB

Ausstattung Ihres Fahrzeugs
44 4

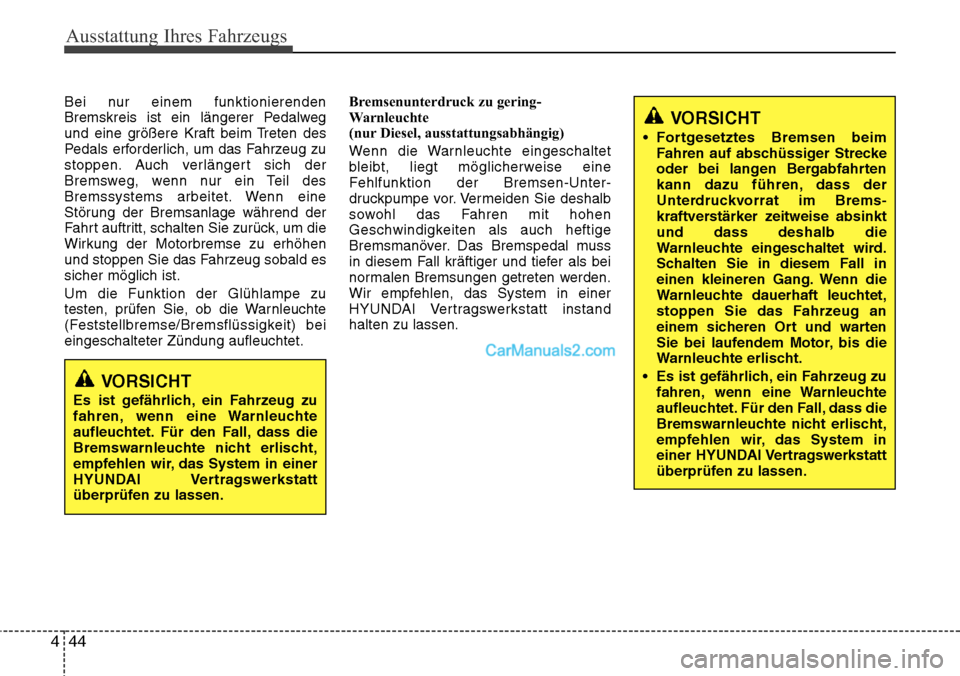

Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedalweg
und eine größere Kraft beim Treten des
Pedals erforderlich, um das Fahrzeug zu
stoppen. Auch verlängert sich der
Bremsweg, wenn nur ein Teil des
Bremssystems arbeitet. Wenn eine
Störung der Bremsanlage während der
Fahrt auftritt, schalten Sie zurück, um die
Wirkung der Motorbremse zu erhöhen
und stoppen Sie das Fahrzeug sobald es
sicher möglich ist.
Um die Funktion der Glühlampe zu
testen, prüfen Sie, ob die Warnleuchte
(Feststellbremse/Bremsflüssigkeit) bei
eingeschalteter Zündung aufleuchtet.Bremsenunterdruck zu gering-
Warnleuchte
(nur Diesel, ausstattungsabhängig)
Wenn die Warnleuchte eingeschaltet
bleibt, liegt möglicherweise eine
Fehlfunktion der Bremsen-Unter-
druckpumpe vor. Vermeiden Sie deshalb
sowohl das Fahren mit hohen
Geschwindigkeiten als auch heftige
Bremsmanöver. Das Bremspedal muss
in diesem Fall kräftiger und tiefer als bei
normalen Bremsungen getreten werden.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.
VORSICHT
• Fortgesetztes Bremsen beim
Fahren auf abschüssiger Strecke
oder bei langen Bergabfahrten
kann dazu führen, dass der
Unterdruckvorrat im Brems
-kraftverstärker zeitweise absinkt
und dass deshalb die
Warnleuchte eingeschaltet wird.
Schalten Sie in diesem Fall in
einen kleineren Gang. Wenn die
Warnleuchte dauerhaft leuchtet,
stoppen Sie das Fahrzeug an
einem sicheren Ort und warten
Sie bei laufendem Motor, bis die
Warnleuchte erlischt.
• Es ist gefährlich, ein Fahrzeug zu
fahren, wenn eine Warnleuchte
aufleuchtet. Für den Fall, dass die
Bremswarnleuchte nicht erlischt,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
VORSICHT
Es ist gefährlich, ein Fahrzeug zu
fahren, wenn eine Warnleuchte
aufleuchtet. Für den Fall, dass die
Bremswarnleuchte nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.

445
Ausstattung Ihres Fahrzeugs
D150312AUN
Schaltstufenanzeige
(ausstattungsabhängig)
In dieser Anzeige wird die eingelegte
Fahrstufe des Automatikgetriebes
angezeigt.
Schaltgetriebe-
Ganganzeige
(ausstattungsabhängig)
Diese Anzeige informiert Sie darüber,
welcher Gang vorzugsweise eingelegt
sein sollte, um beim Fahren Kraftstoff
einzusparen.
Zum Beispiel:
: Zeigt an, dass es vorteilhaft ist in
den 3. Gang hoch zu schalten (im
Moment ist der 2. Gang eingelegt).
: Zeigt an, dass es vorteilhaft ist in
den 3. Gang herunter zu schalten
(im Moment ist der 4. Gang
eingelegt).
✽ Anmerkung
Wenn die Systemfunktion nicht
ordnungsgemäß ist, wird die
Pfeilanzeige hoch/herunter und der
Gang nicht angezeigt.
D150339ASA
Fahrstufenanzeige
Automatikgetriebe
(ausstattungsabhängig,
Europa)
Im Sportmodus gibt diese Anzeige
Aufschluss darüber, welcher Gang
vorzugsweise eingelegt sein sollte, um
beim Fahren Kraftstoff zu sparen.
• Hochschalten :▲
2, ▲
3, ▲
4
• Herunterschalten :
▼1,
▼2,
▼3
Beispiel
: zeigt an, dass es vorteilhaft wäre, in
den 3. Gang hochzuschalten (im
Moment ist der 2. oder 1. Gang
eingelegt).
: zeigt an, dass es vorteilhaft wäre, in
den 3. Gang herunterzuschalten (im
Moment ist der 4. Gang eingelegt).
Wenn das System nicht ordnungsgemäß
funktioniert, erscheint keine Anzeige.
O/D OFF Anzeigeleuchte
(ausstattungsabhängig)
Diese Kontrollleuchte leuchtet auf, wenn
das O/D-System ausgeschaltet ist (siehe
Automatikgetriebe).
D150313AEN
Ladestrom-Warnleuchte
Das Aufleuchten dieser
Warnleuchte zeigt eine Störung der
Lichtmaschine oder des elektrischen
Ladesystems an.
Wenn die Warnleuchte während der
Fahrt aufleuchtet.
1. Fahren Sie den nächsten sicheren
Parkplatz an.
2. Prüfen Sie bei abgestelltem Motor, ob
der Antriebsriemen der Lichtmaschine
zu locker oder gerissen ist.
3. Wenn der Antriebsriemen ordnungs-
gemäß gespannt ist, liegt eine Störung
des elektrischen Ladesystems vor. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
O/D
OFF

Ausstattung Ihres Fahrzeugs
46 4

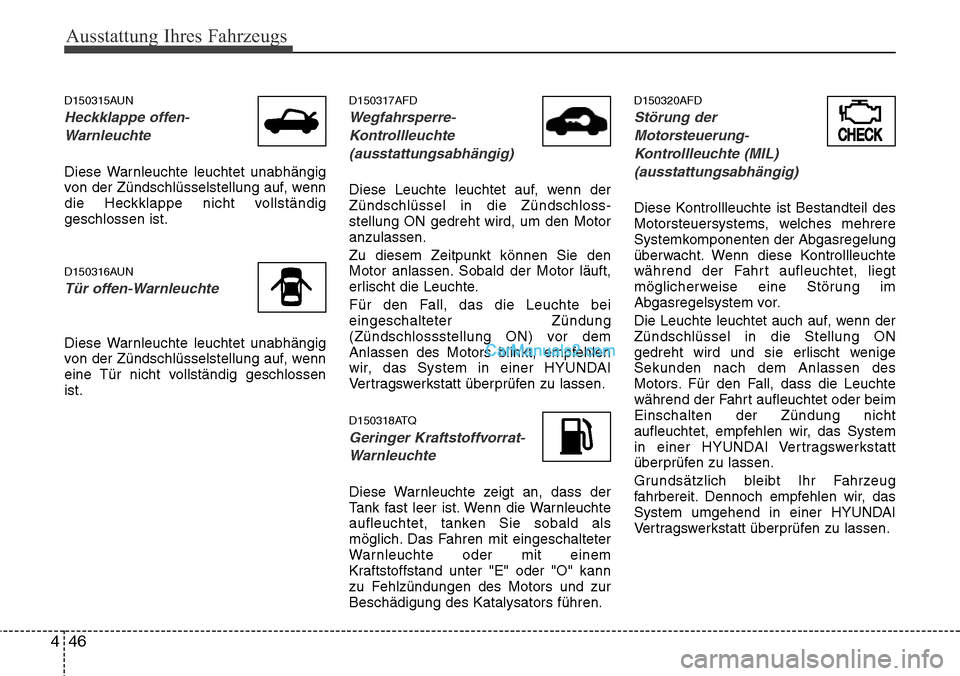

D150315AUN
Heckklappe offen-
Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
die Heckklappe nicht vollständig
geschlossen ist.
D150316AUN
Tür offen-Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
eine Tür nicht vollständig geschlossen
ist.
D150317AFD
Wegfahrsperre-
Kontrollleuchte
(ausstattungsabhängig)
Diese Leuchte leuchtet auf, wenn der
Zündschlüssel in die Zündschloss-
stellung ON gedreht wird, um den Motor
anzulassen.
Zu diesem Zeitpunkt können Sie den
Motor anlassen. Sobald der Motor läuft,
erlischt die Leuchte.
Für den Fall, das die Leuchte bei
eingeschalteter Zündung
(Zündschlossstellung ON) vor dem
Anlassen des Motors blinkt, empfehlen
wir, das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
D150318ATQ
Geringer Kraftstoffvorrat-
Warnleuchte
Diese Warnleuchte zeigt an, dass der
Tank fast leer ist. Wenn die Warnleuchte
aufleuchtet, tanken Sie sobald als
möglich. Das Fahren mit eingeschalteter
Warnleuchte oder mit einem
Kraftstoffstand unter "E" oder "O" kann
zu Fehlzündungen des Motors und zur
Beschädigung des Katalysators führen.
D150320AFD
Störung der
Motorsteuerung-
Kontrollleuchte (MIL)
(ausstattungsabhängig)
Diese Kontrollleuchte ist Bestandteil des
Motorsteuersystems, welches mehrere
Systemkomponenten der Abgasregelung
überwacht. Wenn diese Kontrollleuchte
während der Fahrt aufleuchtet, liegt
möglicherweise eine Störung im
Abgasregelsystem vor.
Die Leuchte leuchtet auch auf, wenn der
Zündschlüssel in die Stellung ON
gedreht wird und sie erlischt wenige
Sekunden nach dem Anlassen des
Motors. Für den Fall, dass die Leuchte
während der Fahrt aufleuchtet oder beim
Einschalten der Zündung nicht
aufleuchtet, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Grundsätzlich bleibt Ihr Fahrzeug
fahrbereit. Dennoch empfehlen wir, das
System umgehend in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
CHECKCHECK

447
Ausstattung Ihres Fahrzeugs
D150327AUN
Schlüssel steckt-akustisches
Warnsignal (ausstattungsabhängig)
Das Warnsignal ertönt, wenn die
Fahrertür geöffnet wird, während der
Zündschlüssel im Zündschloss (Stellung
ACC oder LOCK) steckt. Dadurch soll
verhindert werden, dass der Zündschlüs-
sel im Fahrzeug eingeschlossen wird.
Das Akustiksignal ertönt solange, bis der
Zündschlüssel abgezogen oder die
Fahrertür geschlossen wird.
ACHTUNG
Wenn ein Fahrzeug über einen
längeren Zeitraum mit
eingeschalteter Störungsleuchte
gefahren wird, kann es zu einer
Beschädigung des
Abgasregelsystems kommen. Dies
könnte sich negativ auf die
Betriebsbereitschaft und/oder den
Kraftstoffverbrauch auswirken.
ACHTUNG - Benzinmotor
Wenn die Störungsleuchte
aufleuchtet, könnte der Katalysator
unter Umständen beschädigt
werden. Dies könnte zu
verminderter Motorleistung führen.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
ACHTUNG - Dieselmotor
(ausstattungsabhängig mit
DPF)
Wenn die Störungsleuchte blinkt,
kann das Blinken aufhören, wenn
Sie über 60 km/h (37 mph) oder in
einem höheren Gang als dem 2.
Gang bei 1500 - 2000
Motorumdrehungen für eine
bestimmte Zeit (ca. 25 Minuten)
fahren. Für den Fall, dass die
Störungsleuchte trotz der
beschriebenen Vorgehensweise
weiterhin blinkt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Wenn Sie trotzdem
weiterfahren, wenn die Störung
-sleuchte für längere Zeit blinkt,
kann das DPF-System beschädigt
werden und der Kraftstoffverbrauch
kann ansteigen.
ACHTUNG - Dieselmotor
Wenn die Anzeige für das
Abgasregelsystem blinkt, liegt ein
Fehler in der Einspritzmen
-genregelung vor, der zu einer
Abnahme der Motorleistung,zu
Verbrennungsgeräuschen und zu
schlechten Abgaswerten führen
könnte. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.

Ausstattung Ihres Fahrzeugs
48 4
D150323ATQ
ESP (ESC)-Kontrollleuchte
(elektronisches Stabilitätsprogramm)
(ausstattungsabhängig)
Die ESP (ESC)-Kontrollleuchte leuchtet
beim Einschalten der Zündung auf und
sie muss nach ca. 3 Sekunden
erlöschen. Das eingeschaltete ESP
(ESC)-System überwacht die
Fahrbedingungen und unter normalen
Fahrbedingungen bleibt die ESP (ESC)-
Kontrollleuchte ausgeschaltet. Wenn
rutschiger Untergrund oder zu geringe
Traktion festgestellt wird, setzt die ESP
(ESC)-Regelung ein und die ESP (ESC)-
Kontrollleuchte blinkt, um anzuzeigen,
dass die ESP (ESC)-Regelung aktiv ist.
Wenn aber eine Störung des ESP
(ESC)-Systems vorliegt, leuchtet die
Kontrollleuchte dauerhaft auf.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
✽ANMERKUNG
Nach dem Anschließen oder Laden einer
entladenen Batterie kann die
Kontrollleuchte ESP (ESC) aufleuchten.
Drehen Sie das Lenkrad in diesem Fall
bei eingeschalteter Zündung
(Zündschlüssel in Stellung ON) halb nach
links und nach rechts. Schalten Sie nun
die Zündung erst aus und lassen Sie
danach den Motor an. Wenn die
Kontrollleuchte ESP (ESC) nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
ESP (ESC) OFF-Kontrollleuchte
(ausstattungsabhängig)
Die ESP (ESC) OFF -Kontrollleuchte
leuchtet beim Einschalten der Zündung
auf und sie muss nach ca. 3 Sekunden
erlöschen. Um das ESP (ESC)-System
abzuschalten, drücken Sie die Taste ESP
(ESC) OFF. Die Kontrollleuchte ESP
(ESC) OFF leuchtet auf, um anzuzeigen,
dass das ESP (ESC)-System deaktiviert
ist.
ESP
■AusführungA■AusführungBESP
OFF
■AusführungA■AusführungB

449
Ausstattung Ihres Fahrzeugs

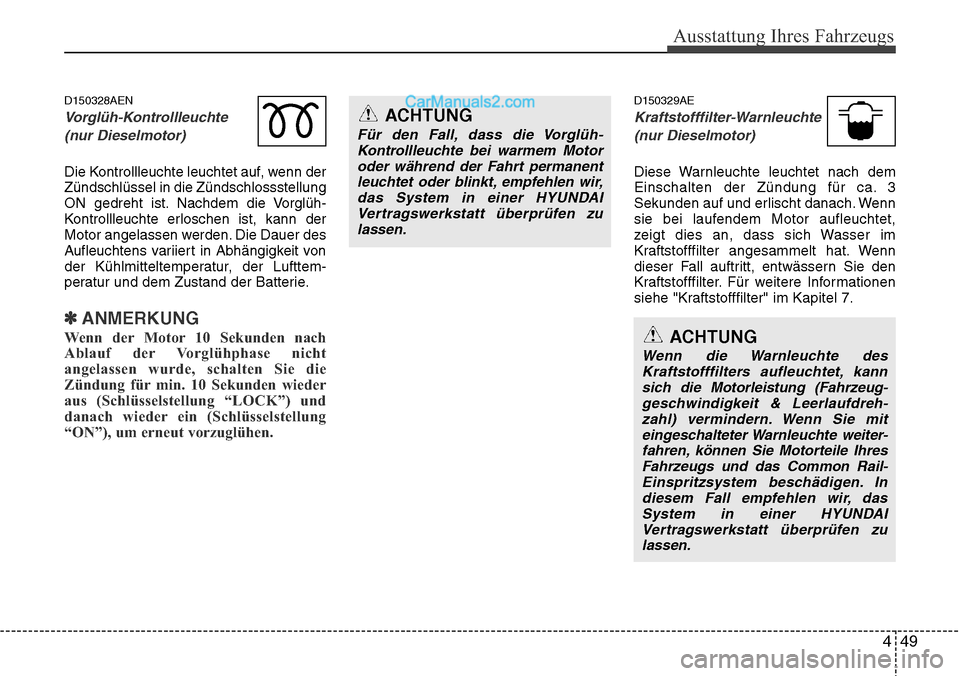

D150328AEN
Vorglüh-Kontrollleuchte
(nur Dieselmotor)
Die Kontrollleuchte leuchtet auf, wenn der
Zündschlüssel in die Zündschlossstellung
ON gedreht ist. Nachdem die Vorglüh-
Kontrollleuchte erloschen ist, kann der
Motor angelassen werden. Die Dauer des
Aufleuchtens variiert in Abhängigkeit von
der Kühlmitteltemperatur, der Lufttem-
peratur und dem Zustand der Batterie.
✽ANMERKUNG
Wenn der Motor 10 Sekunden nach
Ablauf der Vorglühphase nicht
angelassen wurde, schalten Sie die
Zündung für min. 10 Sekunden wieder
aus (Schlüsselstellung “LOCK”) und
danach wieder ein (Schlüsselstellung
“ON”), um erneut vorzuglühen.
D150329AE
Kraftstofffilter-Warnleuchte
(nur Dieselmotor)
Diese Warnleuchte leuchtet nach dem
Einschalten der Zündung für ca. 3
Sekunden auf und erlischt danach. Wenn
sie bei laufendem Motor aufleuchtet,
zeigt dies an, dass sich Wasser im
Kraftstofffilter angesammelt hat. Wenn
dieser Fall auftritt, entwässern Sie den
Kraftstofffilter. Für weitere Informationen
siehe "Kraftstofffilter" im Kapitel 7.
ACHTUNG
Für den Fall, dass die Vorglüh-
Kontrollleuchte bei warmem Motor
oder während der Fahrt permanent
leuchtet oder blinkt, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ACHTUNG
Wenn die Warnleuchte des
Kraftstofffilters aufleuchtet, kann
sich die Motorleistung (Fahrzeug
-geschwindigkeit & Leerlaufdreh-zahl) vermindern. Wenn Sie mit
eingeschalteter Warnleuchte weiter-fahren, können Sie Motorteile Ihres
Fahrzeugs und das Common Rail-
Einspritzsystem beschädigen. In
diesem Fall empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
