2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
34 4

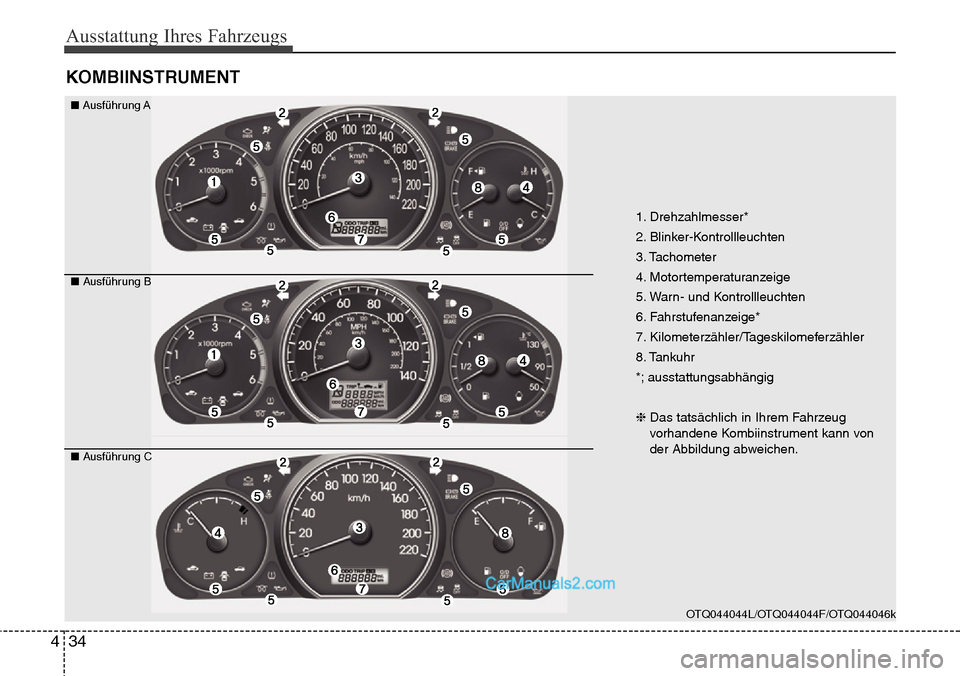

KOMBIINSTRUMENT
1. Drehzahlmesser*
2. Blinker-Kontrollleuchten
3. Tachometer
4. Motortemperaturanzeige
5. Warn- und Kontrollleuchten
6. Fahrstufenanzeige*
7. Kilometerzähler/Tageskilomeferzähler
8. Tankuhr
*; ausstattungsabhängig
❈Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
OTQ044044L/OTQ044044F/OTQ044046k
■AusführungA
■AusführungB
■AusführungC

435
Ausstattung Ihres Fahrzeugs

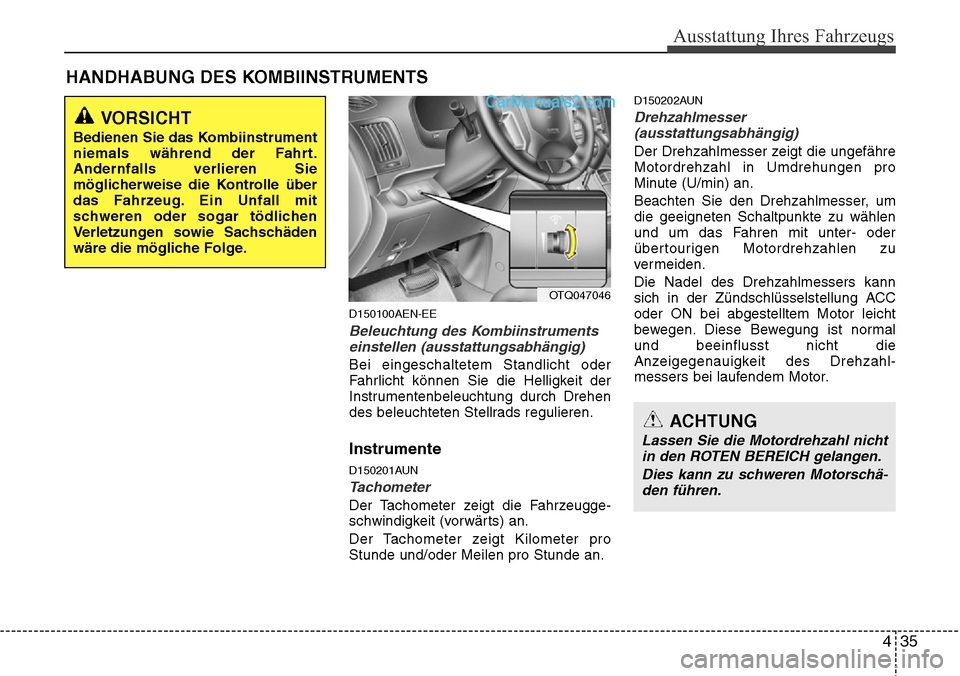

HANDHABUNG DES KOMBIINSTRUMENTS
ACHTUNG
Lassen Sie die Motordrehzahl nicht
in den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
D150100AEN-EE
Beleuchtung des Kombiinstruments
einstellen (ausstattungsabhängig)
Bei eingeschaltetem Standlicht oder
Fahrlicht können Sie die Helligkeit der
Instrumentenbeleuchtung durch Drehen
des beleuchteten Stellrads regulieren.
Instrumente
D150201AUN
Tachometer
Der Tachometer zeigt die Fahrzeugge-
schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro
Stunde und/oder Meilen pro Stunde an.
D150202AUN
Drehzahlmesser
(ausstattungsabhängig)
Der Drehzahlmesser zeigt die ungefähre
Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um
die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.
Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACC
oder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normal
und beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl-
messers bei laufendem Motor.
OTQ047046
VORSICHT
Bedienen Sie das Kombiinstrument
niemals während der Fahrt.
Andernfalls verlieren Sie
möglicherweise die Kontrolle über
das Fahrzeug. Ein Unfall mit
schweren oder sogar tödlichen
Verletzungen sowie Sachschäden
wäre die mögliche Folge.

Ausstattung Ihres Fahrzeugs
36 4
D150203AUN

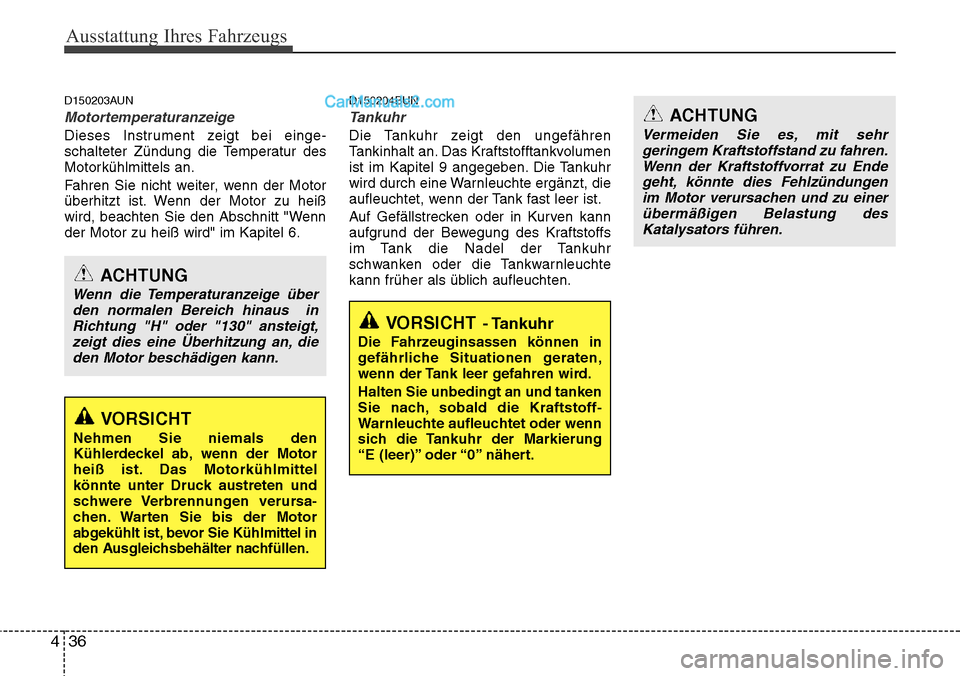

Motortemperaturanzeige
Dieses Instrument zeigt bei einge-
schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wenn
der Motor zu heiß wird" im Kapitel 6.
D150204BUN
Tankuhr
Die Tankuhr zeigt den ungefähren
Tankinhalt an. Das Kraftstofftankvolumen
ist im Kapitel 9 angegeben. Die Tankuhr
wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer ist.
Auf Gefällstrecken oder in Kurven kann
aufgrund der Bewegung des Kraftstoffs
im Tank die Nadel der Tankuhr
schwanken oder die Tankwarnleuchte
kann früher als üblich aufleuchten.
ACHTUNG
Wenn die Temperaturanzeige über
den normalen Bereich hinaus in
Richtung "H" oder "130" ansteigt,
zeigt dies eine Überhitzung an, die
den Motor beschädigen kann.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
VORSICHT- Tankuhr
Die Fahrzeuginsassen können in
gefährliche Situationen geraten,
wenn der Tank leer gefahren wird.
Halten Sie unbedingt an und tanken
Sie nach, sobald die Kraftstoff-
Warnleuchte aufleuchtet oder wenn
sich die Tankuhr der Markierung
“E (leer)” oder “0” nähert.
ACHTUNG
Vermeiden Sie es, mit sehr
geringem Kraftstoffstand zu fahren.
Wenn der Kraftstoffvorrat zu Ende
geht, könnte dies Fehlzündungen
im Motor verursachen und zu einer
übermäßigen Belastung des
Katalysators führen.

437
Ausstattung Ihres Fahrzeugs
D150205AUN

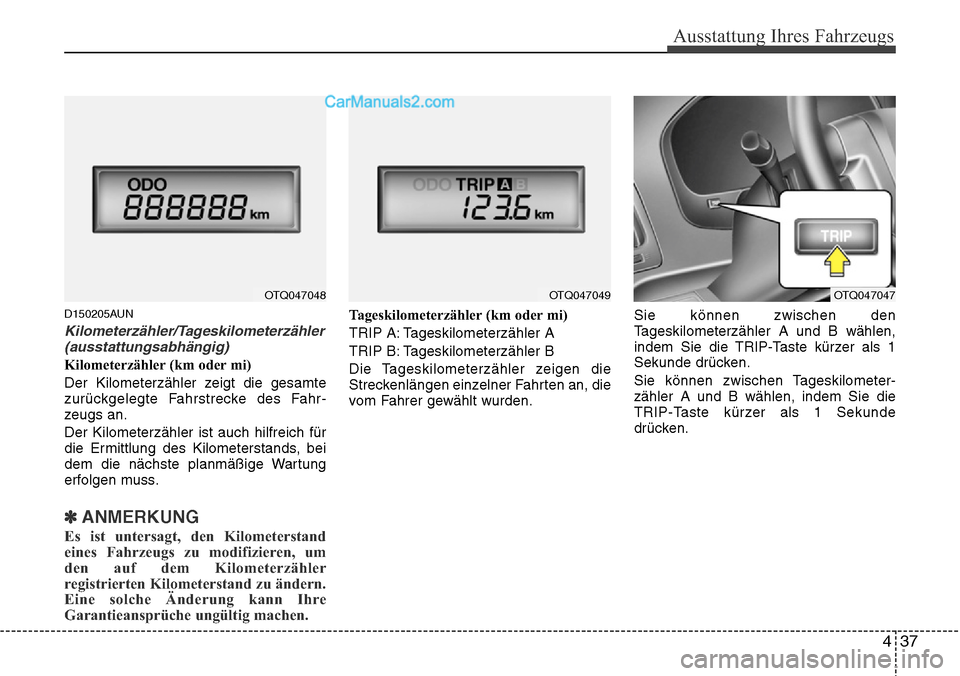

Kilometerzähler/Tageskilometerzähler
(ausstattungsabhängig)
Kilometerzähler (km oder mi)
Der Kilometerzähler zeigt die gesamte
zurückgelegte Fahrstrecke des Fahr-
zeugs an.
Der Kilometerzähler ist auch hilfreich für
die Ermittlung des Kilometerstands, bei
dem die nächste planmäßige Wartung
erfolgen muss.
✽ANMERKUNG
Es ist untersagt, den Kilometerstand
eines Fahrzeugs zu modifizieren, um
den auf dem Kilometerzähler
registrierten Kilometerstand zu ändern.
Eine solche Änderung kann Ihre
Garantieansprüche ungültig machen.
Tageskilometerzähler (km oder mi)
TRIP A: Tageskilometerzähler A
TRIP B: Tageskilometerzähler B
Die Tageskilometerzähler zeigen die
Streckenlängen einzelner Fahrten an, die
vom Fahrer gewählt wurden.Sie können zwischen den
Tageskilometerzähler A und B wählen,
indem Sie die TRIP-Taste kürzer als 1
Sekunde drücken.
Sie können zwischen Tageskilometer-
zähler A und B wählen, indem Sie die
TRIP-Taste kürzer als 1 Sekunde
drücken.
OTQ047049OTQ047047OTQ047048

Ausstattung Ihres Fahrzeugs
38 4
D150206ATQ
TRIP-Computer
(ausstattungsabhängig)
Der TRIP-Computer ist ein
Mikrocomputer-gesteuertes Fahrer-
Informationssystem, welches bei
eingeschalteter Zündung fahrrelevante
Informationen, inklusive Restreichweite,
Tageskilometerzähler und Durchschnitts-
geschwindigkeit auf dem Display anzeigt.
Alle gespeicherten Informationen (außer
Kilometerzähler) werden beim
Abklemmen der Batterie auf 0
zurückgesetzt. Der Kilometerzähler wird
immer solange angezeigt, bis das
Display abgeschaltet wird.Drücken Sie die TRIP-Taste kürzer als 1
Sekunde, um in der folgenden Reihenfolge
die Funktionen Restreichweite,
Durchschnittsgeschwindigkeit oder
Tageskilometerzähler zu wählen:
Restreichweite (km oder mi)
Dieser Modus zeigt die auf der Basis des
vorhandenen Kraftstoffvorrats und der
zum Motor geförderten Kraftstoffmenge
überschlägig errechnete Restreichweite
an. Wenn die errechnete Reichweite
unter 50 km (30 Meilen) liegt, wird das
Symbol "---" auf dem blinkenden Display
angezeigt.
Der Anzeigebereich liegt zwischen 50
und 999 km (30 bis 999 Meilen). DurchschnittsgeschwindigkeitTageskilometerzähler
Restreichweite
OTQ047052
Kilometerzähler
OTQ047047

439
Ausstattung Ihres Fahrzeugs
✽ANMERKUNG
• Wenn das Fahrzeug auf unebenem
Untergrund steht oder wenn die
Batteriespannung unterbrochen war,
kann die Funktion "Restreichweite"
beeinträchtigt sein.
Der Trip-Computer kann unter
Umständen die nachgetankte
Kraftstoffmenge nicht erkennen,
wenn weniger als ca. 6 Liter
nachgetankt wurden.
• Die Werte des Kraftstoffverbrauchs
und der Restreichweite können in
Abhängigkeit folgender Einflüsse
stark variieren: Betriebszustand des
Fahrzeugs, Fahrstil und Fahrbedin-
gungen.
• Der Wert der Restreichweite ist ein
überschlägig errechneter Wert der
zur Verfügung stehenden Stre-
ckenlänge. Der Wert kann von der
tatsächlich zur Verfügung stehenden
Streckenlänge abweichen.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dieser Modus berechnet die Durch-
schnittsgeschwindigkeit des Fahrzeugs
seit dem letzten Reset der Durch-
schnittsgeschwindigkeit.
Auch wenn das Fahrzeug steht, wird die
Durchschnittsgeschwindigkeit bei laufen-
dem Motor weiter berechnet.
Der Anzeigebereich liegt zwischen 0 und
220 km/h (0 bis 140 mph).
Wenn die Durchschnittsgeschwindigkeit
angezeigt wird, kann sie auf Null (---)
zurückgesetzt werden (Reset), indem die
TRIP-Taste länger als 1 Sekunde
gedrückt wird.Tageskilometerzähler (km oder Meilen)
Dieser Modus zeigt die Länge einer
individuellen Fahrstrecke, die nach dem
letzten Reset des Tageskilometerzählers
zurückgelegt wurde.
Der Anzeigebereich des Tageskilometer-
zählers liegt zwischen 0.0 und 999.9 km
(Meilen).
Während der Tageskilometerzähler
angezeigt wird, kann er auf Null (0.0)
zurückgesetzt werden, indem die TRIP-
Taste länger als 1 Sekunde gedrückt
wird.
OTQ047054 Durchschnittsgeschwindigkeit
KilometerzählerOTQ047051 Tageskilometerzähler
Kilometerzähler

Ausstattung Ihres Fahrzeugs
40 4
D150300AEN

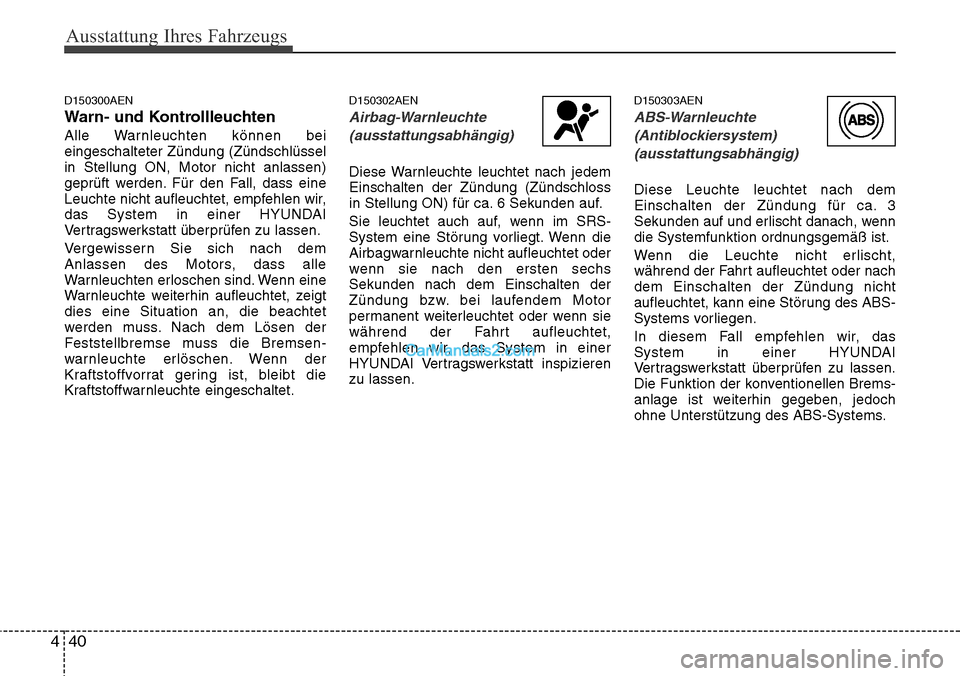

Warn- und Kontrollleuchten
Alle Warnleuchten können bei
eingeschalteter Zündung (Zündschlüssel
in Stellung ON, Motor nicht anlassen)
geprüft werden. Für den Fall, dass eine
Leuchte nicht aufleuchtet, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
Vergewissern Sie sich nach dem
Anlassen des Motors, dass alle
Warnleuchten erloschen sind. Wenn eine
Warnleuchte weiterhin aufleuchtet, zeigt
dies eine Situation an, die beachtet
werden muss. Nach dem Lösen der
Feststellbremse muss die Bremsen-
warnleuchte erlöschen. Wenn der
Kraftstoffvorrat gering ist, bleibt die
Kraftstoffwarnleuchte eingeschaltet.
D150302AEN
Airbag-Warnleuchte
(ausstattungsabhängig)
Diese Warnleuchte leuchtet nach jedem
Einschalten der Zündung (Zündschloss
in Stellung ON) für ca. 6 Sekunden auf.
Sie leuchtet auch auf, wenn im SRS-
System eine Störung vorliegt. Wenn die
Airbagwarnleuchte nicht aufleuchtet oder
wenn sie nach den ersten sechs
Sekunden nach dem Einschalten der
Zündung bzw. bei laufendem Motor
permanent weiterleuchtet oder wenn sie
während der Fahrt aufleuchtet,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt inspizieren
zu lassen.
D150303AEN
ABS-Warnleuchte
(Antiblockiersystem)
(ausstattungsabhängig)
Diese Leuchte leuchtet nach dem
Einschalten der Zündung für ca. 3
Sekunden auf und erlischt danach, wenn
die Systemfunktion ordnungsgemäß ist.
Wenn die Leuchte nicht erlischt,
während der Fahrt aufleuchtet oder nach
dem Einschalten der Zündung nicht
aufleuchtet, kann eine Störung des ABS-
Systems vorliegen.
In diesem Fall empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
Die Funktion der konventionellen Brems-
anlage ist weiterhin gegeben, jedoch
ohne Unterstützung des ABS-Systems.

441
Ausstattung Ihres Fahrzeugs

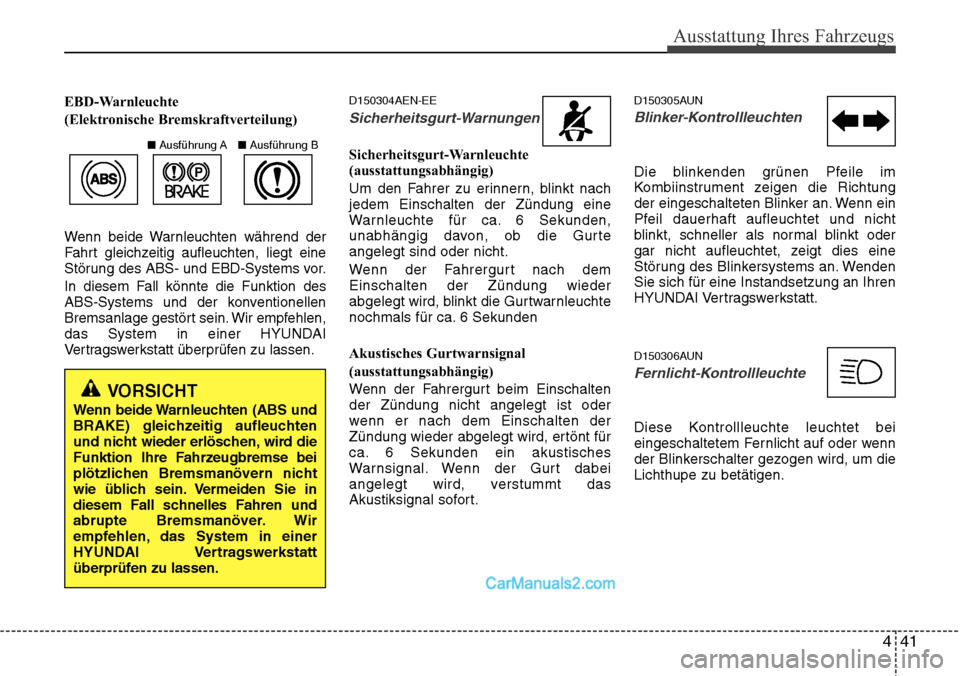

EBD-Warnleuchte
(Elektronische Bremskraftverteilung)
Wenn beide Warnleuchten während der
Fahrt gleichzeitig aufleuchten, liegt eine
Störung des ABS- und EBD-Systems vor.
In diesem Fall könnte die Funktion des
ABS-Systems und der konventionellen
Bremsanlage gestört sein. Wir empfehlen,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.D150304AEN-EE
Sicherheitsgurt-Warnungen
Sicherheitsgurt-Warnleuchte
(ausstattungsabhängig)
Um den Fahrer zu erinnern, blinkt nach
jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurte
angelegt sind oder nicht.
Wenn der Fahrergurt nach dem
Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden
Akustisches Gurtwarnsignal
(ausstattungsabhängig)
Wenn der Fahrergurt beim Einschalten
der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, ertönt für
ca. 6 Sekunden ein akustisches
Warnsignal. Wenn der Gurt dabei
angelegt wird, verstummt das
Akustiksignal sofort.
D150305AUN
Blinker-Kontrollleuchten
Die blinkenden grünen Pfeile im
Kombiinstrument zeigen die Richtung
der eingeschalteten Blinker an. Wenn ein
Pfeil dauerhaft aufleuchtet und nicht
blinkt, schneller als normal blinkt oder
gar nicht aufleuchtet, zeigt dies eine
Störung des Blinkersystems an. Wenden
Sie sich für eine Instandsetzung an Ihren
HYUNDAI Vertragswerkstatt.
D150306AUN
Fernlicht-Kontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschaltetem Fernlicht auf oder wenn
der Blinkerschalter gezogen wird, um die
Lichthupe zu betätigen.
VORSICHT
Wenn beide Warnleuchten (ABS und
BRAKE) gleichzeitig aufleuchten
und nicht wieder erlöschen, wird die
Funktion Ihre Fahrzeugbremse bei
plötzlichen Bremsmanövern nicht
wie üblich sein. Vermeiden Sie in
diesem Fall schnelles Fahren und
abrupte Bremsmanöver. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
■AusführungA■AusführungB
