2015 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Pannenhilfe
16 6
F070200AEN

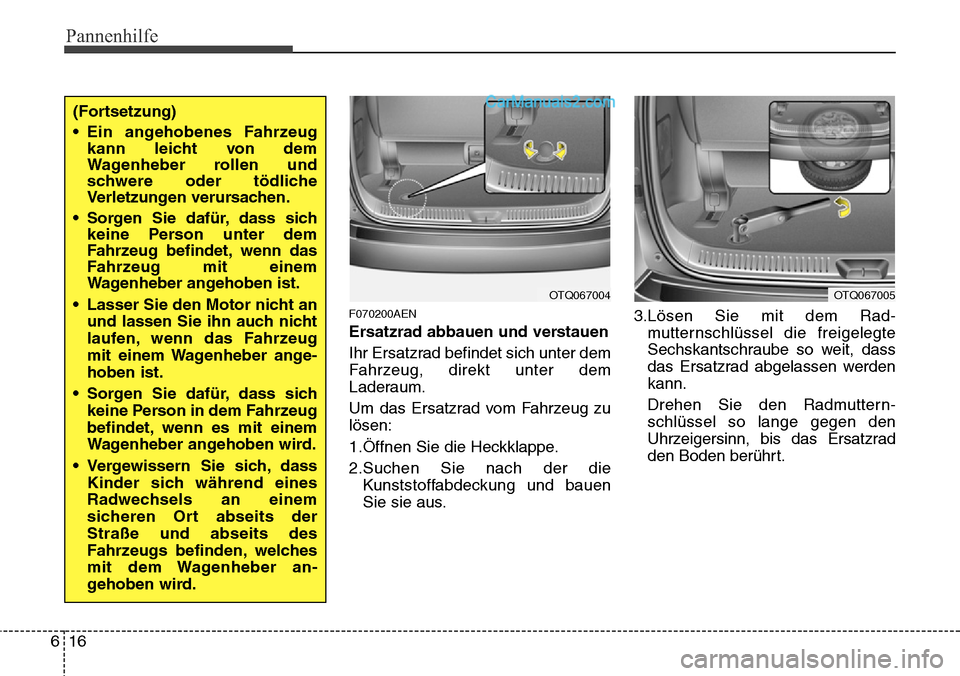

Ersatzrad abbauen und verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu
lösen:
1.Öffnen Sie die Heckklappe.
2.Suchen Sie nach der die
Kunststoffabdeckung und bauen
Sie sie aus.3.Lösen Sie mit dem Rad-
mutternschlüssel die freigelegte
Sechskantschraube so weit, dass
das Ersatzrad abgelassen werden
kann.
Drehen Sie den Radmuttern-
schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
OTQ067004OTQ067005
(Fortsetzung)
• Ein angehobenes Fahrzeug
kann leicht von dem
Wagenheber rollen und
schwere oder tödliche
Verletzungen verursachen.
• Sorgen Sie dafür, dass sich
keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem
Wagenheber angehoben ist.
• Lasser Sie den Motor nicht an
und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange
-
hoben ist.
•Sorgen Sie dafür, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
• Vergewissern Sie sich, dass
Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits der
Straße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber an
-
gehoben wird.

617
Pannenhilfe

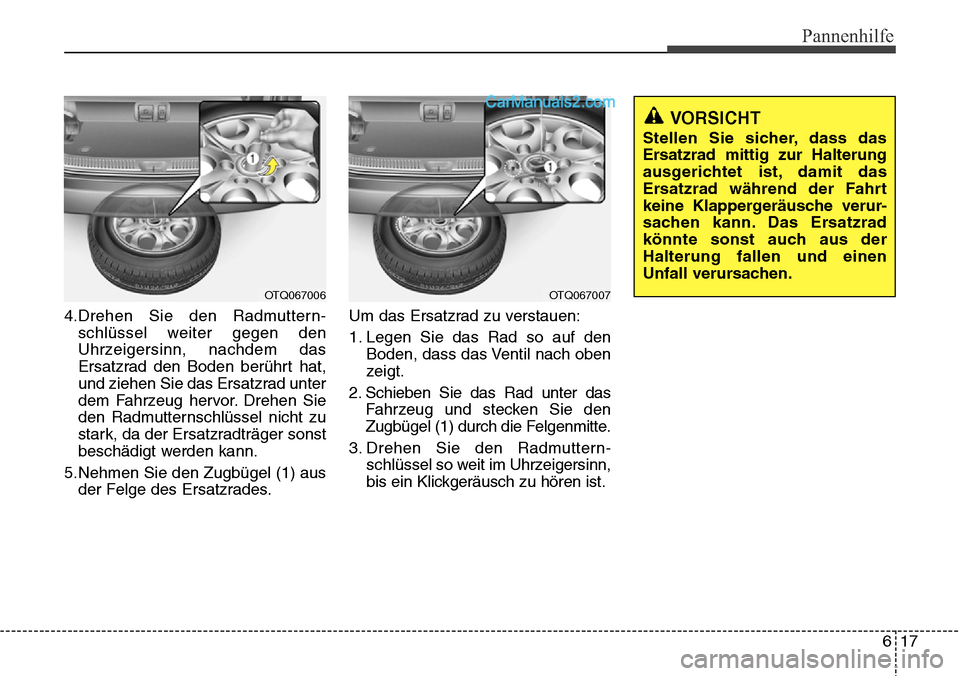

4.Drehen Sie den Radmuttern-
schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad unter
dem Fahrzeug hervor. Drehen Sie
den Radmutternschlüssel nicht zu
stark, da der Ersatzradträger sonst
beschädigt werden kann.
5.Nehmen Sie den Zugbügel (1) aus
der Felge des Ersatzrades.Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Schieben Sie das Rad unter das
Fahrzeug und stecken Sie den
Zugbügel (1) durch die Felgenmitte.
3. Drehen Sie den Radmuttern-
schlüssel so weit im Uhrzeigersinn,
bis ein Klickgeräusch zu hören ist.
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur
-
sachen kann. Das Ersatzrad
könnte sonst auch aus der
Halterung fallen und einen
Unfall verursachen.
OTQ067006OTQ067007

Pannenhilfe
18 6
F070300ATQ

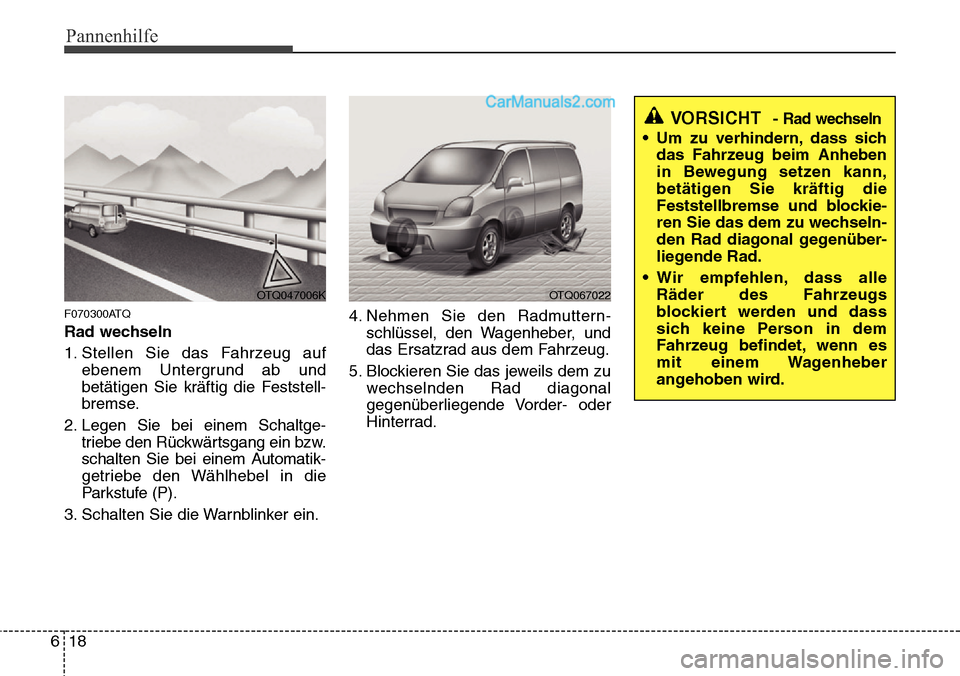

Rad wechseln
1. Stellen Sie das Fahrzeug auf
ebenem Untergrund ab und
betätigen Sie kräftig die Feststell-
bremse.
2. Legen Sie bei einem Schaltge-
triebe den Rückwärtsgang ein bzw.
schalten Sie bei einem Automatik-
getriebe den Wählhebel in die
Parkstufe (P).
3. Schalten Sie die Warnblinker ein.4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, und
das Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu
wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
OTQ047006KOTQ067022
VORSICHT - Rad wechseln
• Um zu verhindern, dass sich
das Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie
-
ren Sie das dem zu wechseln-
den Rad diagonal gegenüber-
liegende Rad.
• Wir empfehlen, dass alle
Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.

619
Pannenhilfe
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeug
niemals an anderen als den
vorgesehenen Stellen an.

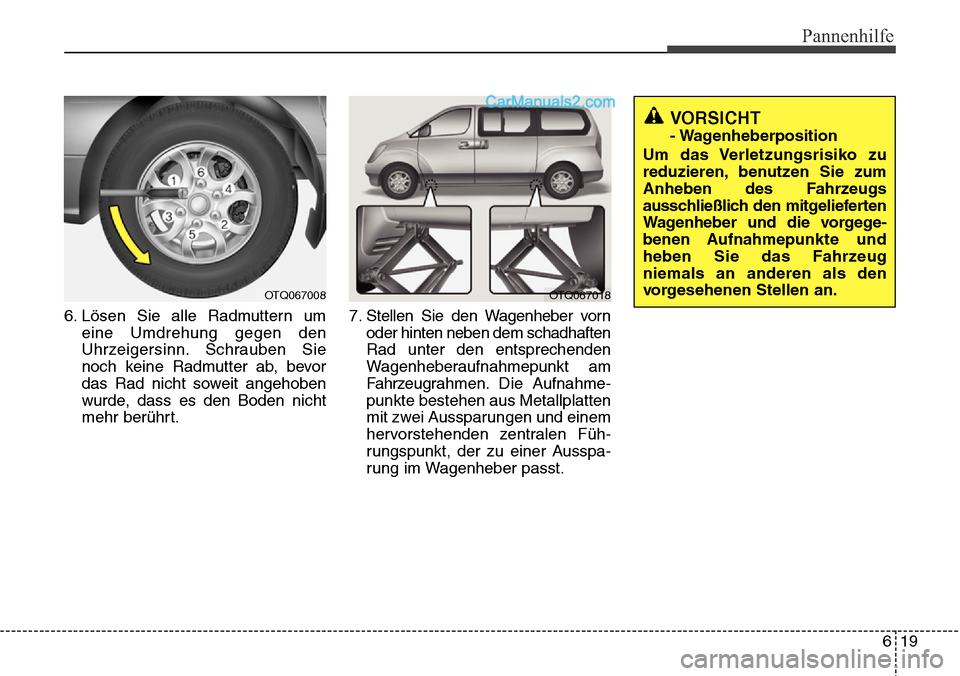

6. Lösen Sie alle Radmuttern um
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt.7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaften
Rad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
OTQ067008OTQ067018

Pannenhilfe
20 6

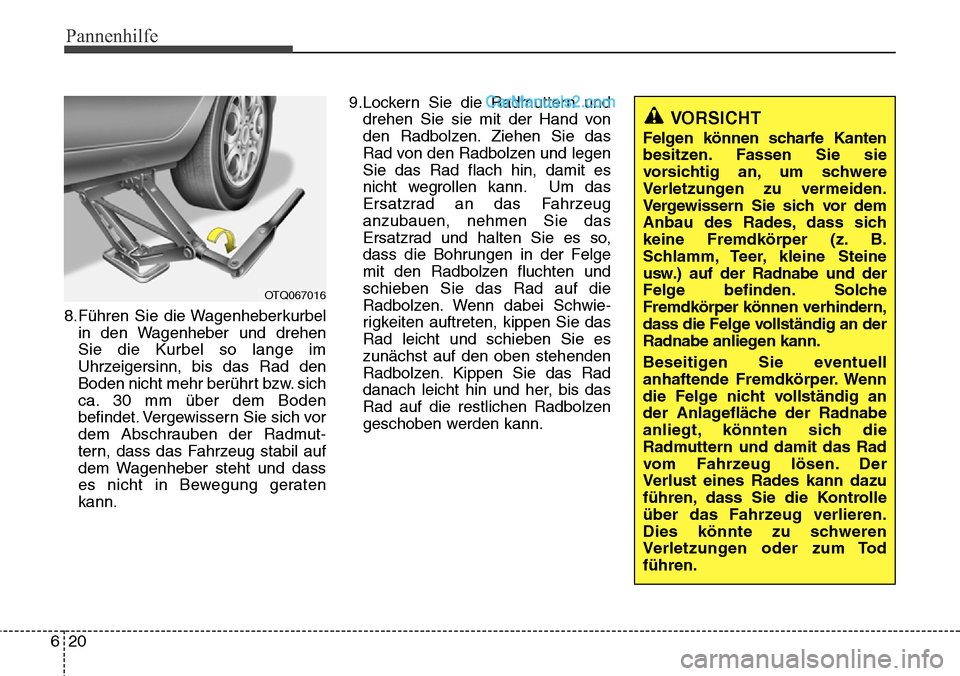

8.Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw. sich
ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich vor
dem Abschrauben der Radmut-
tern, dass das Fahrzeug stabil auf
dem Wagenheber steht und dass
es nicht in Bewegung geraten
kann.9.Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und legen
Sie das Rad flach hin, damit es
nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OTQ067016
VORSICHT
Felgen können scharfe Kanten
besitzen. Fassen Sie sie
vorsichtig an, um schwere
Verletzungen zu vermeiden.
Vergewissern Sie sich vor dem
Anbau des Rades, dass sich
keine Fremdkörper (z. B.
Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. Solche
Fremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Tod
führen.

621
Pannenhilfe

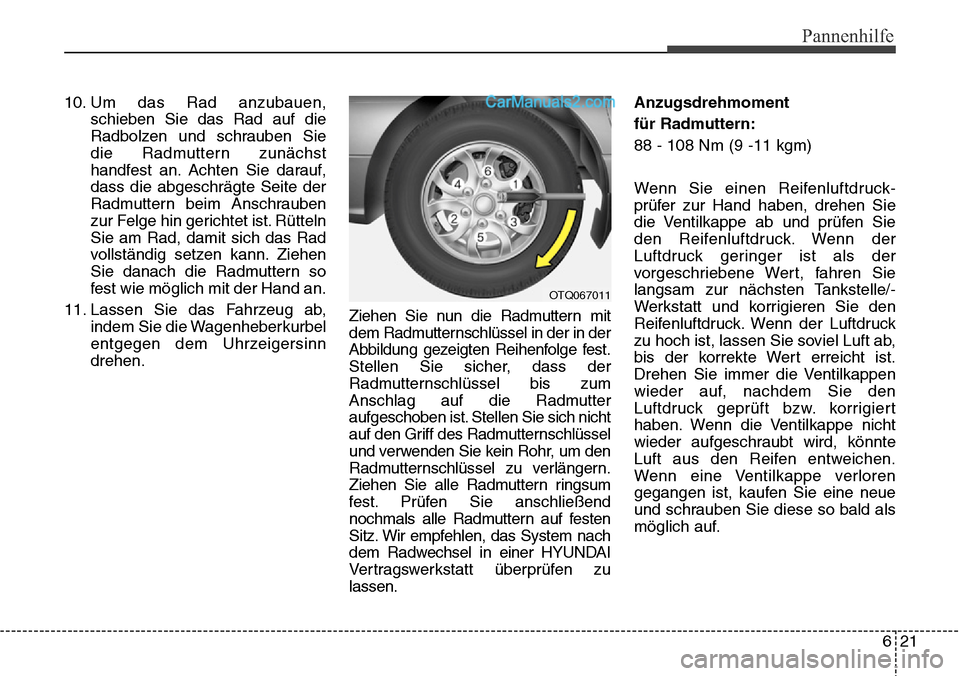

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Achten Sie darauf,
dass die abgeschrägte Seite der
Radmuttern beim Anschrauben
zur Felge hin gerichtet ist. Rütteln
Sie am Rad, damit sich das Rad
vollständig setzen kann. Ziehen
Sie danach die Radmuttern so
fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab,
indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen.Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System nach
dem Radwechsel in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.Anzugsdrehmoment
für Radmuttern:
88 - 108 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OTQ067011

Pannenhilfe
22 6

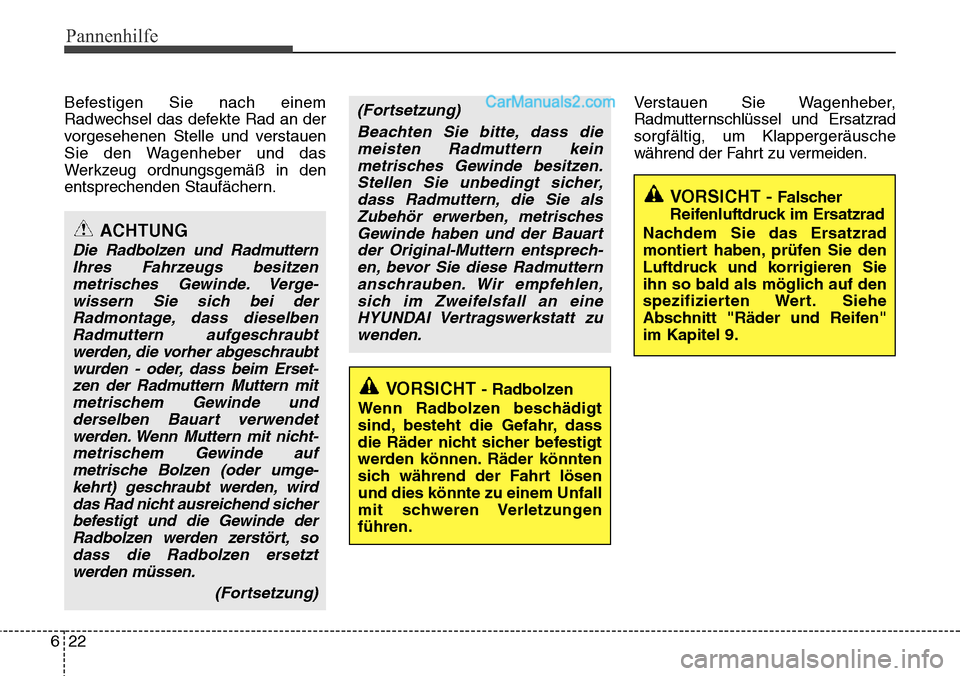

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Radmutternschlüssel und Ersatzrad
sorgfältig, um Klappergeräusche
während der Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzen
metrisches Gewinde. Verge
-
wissern Sie sich bei der
Radmontage, dass dieselben
Radmuttern aufgeschraubt
werden, die vorher abgeschraubt
wurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mit
metrischem Gewinde und
derselben Bauart verwendet
werden. Wenn Muttern mit nicht-
metrischem Gewinde auf
metrische Bolzen (oder umge
-
kehrt) geschraubt werden, wird
das Rad nicht ausreichend sicher
befestigt und die Gewinde der
Radbolzen werden zerstört, so
dass die Radbolzen ersetzt
werden müssen.
(Fortsetzung)
(Fortsetzung)
Beachten Sie bitte, dass die
meisten Radmuttern kein
metrisches Gewinde besitzen.
Stellen Sie unbedingt sicher,
dass Radmuttern, die Sie als
Zubehör erwerben, metrisches
Gewinde haben und der Bauart
der Original-Muttern entsprech
-
en, bevor Sie diese Radmuttern
ansc
hrauben. Wir empfehlen,
sich im Zweifelsfall an eine
HYUNDAI Vertragswerkstatt zu
wenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 9.

623
Pannenhilfe
Aufkleber Wagenheber1. Modellbezeichnung
2. Maximal zulässige Last
3. Ziehen Sie die Feststellbremse
an, wenn Sie den Wagenheber
benutzen.
4. Schalten Sie den Motor aus, wenn
Sie den Wagenheber benutzen.
5. Begeben Sie sich nicht unter ein
Fahrzeug, dass auf einem
Wagenheber ruht.
6. Für den Wagenheber
vorgesehene Ansatzpunkte
7. Beim Anheben des Fahrzeugs
muss der Wagenheber senkrecht
stehen.
8. Legen Sie den Rückwärtsgang ein
(Fahrzeuge mit Schaltgetriebe)
oder bringen Sie den Wählhebel in
die Stellung P (Fahrzeuge mit
Automatikgetriebe).
9. Benutzen Sie den Wagenheber
nur auf festem und ebenem
Untergrund.
10. Hersteller Wagenheber
11. Herstellungsdatum Wagenheber
12. Firma und Adresse des
Vertreters ❈Der tatsächlich im Fahrzeug angebrachte Wagenheber-Aufkleber kann
von der Abbildung abweichen. Nähere Angaben finden Sie auf dem
Aufkleber am Wagenheber.
• Ausführung A
■Beispiel
• Ausführung B
OTQ044219
OHYK064002
