Ausstattung Ihres Fahrzeugs
8 4
D030200AEN-EE
System im Alarm-Status
Alarm wird bei aktivierter Alarmanlage
ausgelöst, wenn einer der folgenden
Faktoren auftritt:
• Eine vordere oder hintere Tür wird
ohne Verwendung der Fernbedienung
geöffnet.
• Die Heckklappe wird ohne Verwendung
der Fernbedienung geöffnet.
• Die Motorhaube wird geöffnet.
Die Hupe ertönt und die Warnblinker
blinken durchgehend ca. 30 Sekunden
lang. Um die Alarmanlage abzuschalten,
entriegeln Sie die Türen mit der
Fernbedienung.
D030400BTQ
System nicht aktiviert
Das System wird deaktiviert, wenn die
Türen (und die Heckklappe) mit der
Fernbedienung entriegelt werden.
Nach dem Drücken der Entriegelungstaste
leuchten die Blinkleuchten 2-mal kurz auf,
um anzuzeigen, dass das System
deaktiviert wurde.
Wenn innerhalb von 30 Sekunden nach
dem Drücken der Entriegelungstaste
keine Tür geöffnet wird, wird das System
wieder aktiviert.
✽ANMERKUNG - System ohne
Wegfahrsperre
• Vermeiden Sie den Versuch, den
Motor bei aktivierter Alarmanlage
anzulassen. Der Anlassermotor ist bei
aktivierter Alarmanlage gesperrt.
Wenn das System nicht mit der
Fernbedienung deaktiviert wurde,
stecken Sie den Zündschlüssel in das
Zündschloss, drehen Sie ihn die
Stellung ON und warten Sie 30
Sekunden. Danach ist das System
deaktiviert.
• Können Sie sich an eine HYUNDAI
Vertragswerkstatt wenden. Sie sich an
einen autorisierten HYUNDAI
Vetragswerkstatt.
✽ANMERKUNG- System mit
Wegfahrsperre
• Wenn das System nicht mit der
Fernbedienung deaktiviert wurde,
stecken Sie den Zündschlüssel in das
Zündschloss und lassen Sie den Motor
an. Danach ist das System deaktiviert.
• Können Sie sich an eine HYUNDAI
Vertragswerkstatt wenden. Sie sich an
einen autorisierten HYUNDAI
Vetragswerkstatt.
ACHTUNG
Wechseln, verändern oder
bearbeiten Sie die Komponenten
der Alarmanlage nicht, da dies zu
einer Fehlfunktion der Alarmanlage
führen könnte. Wir empfehlen
grundsätzlich, dass Sie
Servicearbeiten von einer HYUNDAI
Vertragswerkstatt durchführen
lassen. Fehlfunktionen der
Diebstahlwarnanlage, die durch
unsachgemäße Arbeiten,
Änderungen und Einstellungen
verursacht werden, unterliegen
nicht der Garantie des
Fahrzeugherstellers.

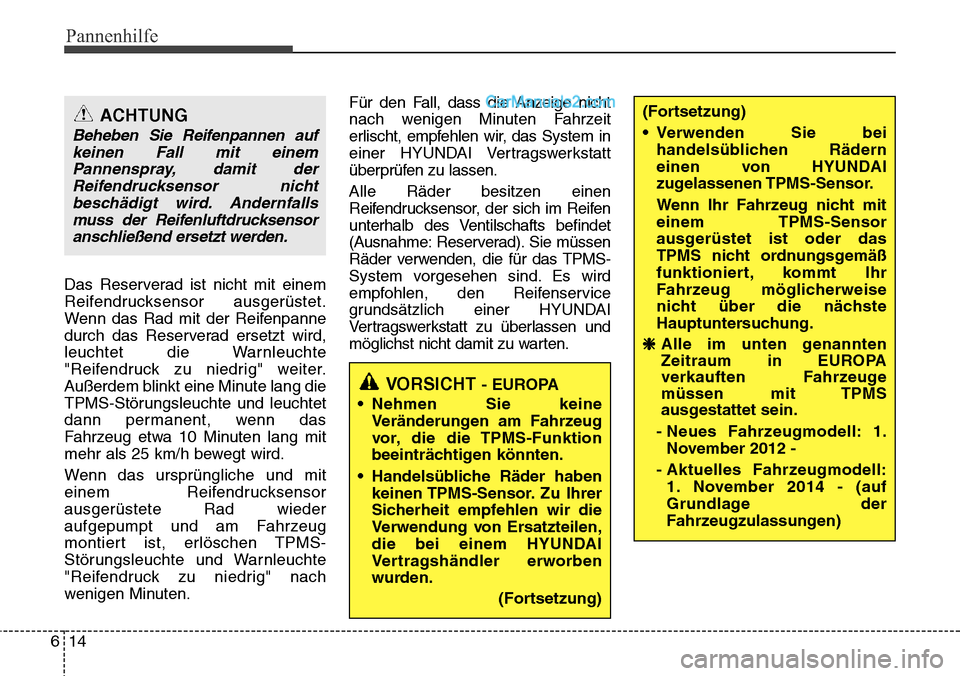

Pannenhilfe
14 6
Das Reserverad ist nicht mit einem
Reifendrucksensor ausgerüstet.
Wenn das Rad mit der Reifenpanne
durch das Reserverad ersetzt wird,
leuchtet die Warnleuchte
"Reifendruck zu niedrig" weiter.
Außerdem blinkt eine Minute lang die
TPMS-Störungsleuchte und leuchtet
dann permanent, wenn das
Fahrzeug etwa 10 Minuten lang mit
mehr als 25 km/h bewegt wird.
Wenn das ursprüngliche und mit
einem Reifendrucksensor
ausgerüstete Rad wieder
aufgepumpt und am Fahrzeug
montiert ist, erlöschen TPMS-
Störungsleuchte und Warnleuchte
"Reifendruck zu niedrig" nach
wenigen Minuten.Für den Fall, dass die Anzeige nicht
nach wenigen Minuten Fahrzeit
erlischt, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Alle Räder besitzen einen
Reifendrucksensor, der sich im Reifen
unterhalb des Ventilschafts befindet
(Ausnahme: Reserverad). Sie müssen
Räder verwenden, die für das TPMS-
System vorgesehen sind. Es wird
empfohlen, den Reifenservice
grundsätzlich einer HYUNDAI
Vertragswerkstatt zu überlassen und
möglichst nicht damit zu warten.
ACHTUNG
Beheben Sie Reifenpannen auf
keinen Fall mit einem
Pannenspray, damit der
Reifendrucksensor nicht
beschädigt wird. Andernfalls
muss der Reifenluftdrucksensor
anschließend ersetzt werden.
VORSICHT - EUROPA
• Nehmen Sie keine
Veränderungen am Fahrzeug
vor, die die TPMS-Funktion
beeinträchtigen könnten.
• Handelsübliche Räder haben
keinen TPMS-Sensor. Zu Ihrer
Sicherheit empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
(Fortsetzung)
(Fortsetzung)
• Verwenden Sie bei
handelsüblichen Rädern
einen von HYUNDAI
zugelassenen TPMS-Sensor.
Wenn Ihr Fahrzeug nicht mit
einem TPMS-Sensor
ausgerüstet ist oder das
TPMS nicht ordnungsgemäß
funktioniert, kommt Ihr
Fahrzeug möglicherweise
nicht über die nächste
Hauptuntersuchung.
❈Alle im unten genannten
Zeitraum in EUROPA
verkauften Fahrzeuge
m

Wartung
4 7
WARTUNGSARBEITEN
G020000AEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten stets
sehr sorgfältig vor, um Sach- und
Personenschäden zu vermeiden.
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können
Funktionsstörungen Ihres Fahrzeugs zur
Folge haben, woraus wiederum
Fahrzeugschäden, Unfälle und
Personenschäden resultieren können.
G020100AEN
Verantwortung des Besitzers
✽ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen in
der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungsplänen
auf den Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können. Ausführliche
Informationen zu den
Garantiebedingungen befinden sich in
Ihrem Servicepass. Die Garantie
erstreckt sich nicht auf Instandsetzungen
und Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren. Wir
empfehlen grundsätzlich, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
instand halten zu lassen.
G020200AEN
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbar
sind.
✽ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Servicepass, den Sie bei
der Fahrzeugübergabe erhalten haben.
Für den Fall, dass Sie sich bezüglich
bestimmter Inspektions- und
Wartungsverfahren nicht sicher sind,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.

Wartung
86 7
ABGASREGELUNG (AUSSTATTUNGSABHÄNGIG)
G270000AEN
Das Abgasregelsystem Ihres Fahrzeugs
unterliegt einer schriftlichen begrenzten
Garantie. Bitte entnehmen Sie
Informationen zur Garantie dem
Servicepass, den sie bei der
Fahrzeugübergabe erhalten haben.
Ihr Fahrzeug ist mit einem
Abgasregelsystem zur Erfüllung
sämtlicher Emissionsbestimmungen
ausgestattet.
Die Abgasregelung gliedert sich in die
folgenden drei Untersysteme:
(1) Regelung der
Kurbelgehäuseentlüftung
(2) Regelung der
Kraftstoffdampfrückführung
(3) System der Abgasreinigung
Um die ordnungsgemäße Funktion der
Abgasregelung zu gewährleisten, sollten
Sie Ihr Fahrzeug in den
vorgeschriebenen Intervallen in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
inspizieren und instand halten lassen
(siehe Wartungsplan in der vorliegenden
Anleitung).Vorsichtshinweise für Inspektionen
und Wartungsarbeiten an Fahrzeugen
mit ESP (elektronisches Stabilitäts-
programm):
• Zur Vermeidung von Fehlzündungen
bei Tests auf einem
Rollenprüfstand, schalten Sie das
ESP-System ab, indem Sie den
Schalter ESP drücken.
• Schalten Sie das ESP-System nach
einem Test auf einem
Rollenprüfstand wieder ein, indem
Sie wieder den ESP-Schalter
drücken.
G270100AUN
1. Regelung der
Kurbelgehäuseentlüftung
Das Kurbelgehäuseentlüftungssystem
hält schädliche Gase zurück, die sonst
aus dem Kurbelgehäuse in die Umwelt
gelangen würden. Das System versorgt
das Kurbelgehäuse über einen
Ansaugschlauch mit gefilterter Frischluft.
Im Kurbelgehäuse vermischt sich die
Frischluft mit den Kurbelgehäusedämpfen.
Danach wird das Gemischüber ein Ventil
dem Ansaugtrakt zugeführt.
G270200AEN
2. Kraftstoffdampfrückführung
Das Kraftstoffdampfrückführungssystem
verhindert, dass Kraftstoffdämpfe in die
Umgebungsluft entweichen.

Verbraucherinformationen
4 8
Die Funkanlagen des Fahrzeugs
entsprechen den Anforderungen und den
übrigen einschlägigen Bestimmungen
der Richtlinie 1995/5/EG.
Weitere Informationen einschließlich der
Konformitätserklärung des Herstellers
finden Sie wie folgt auf der HYUNDAI
Website:
http://service.hyundai-motor.com

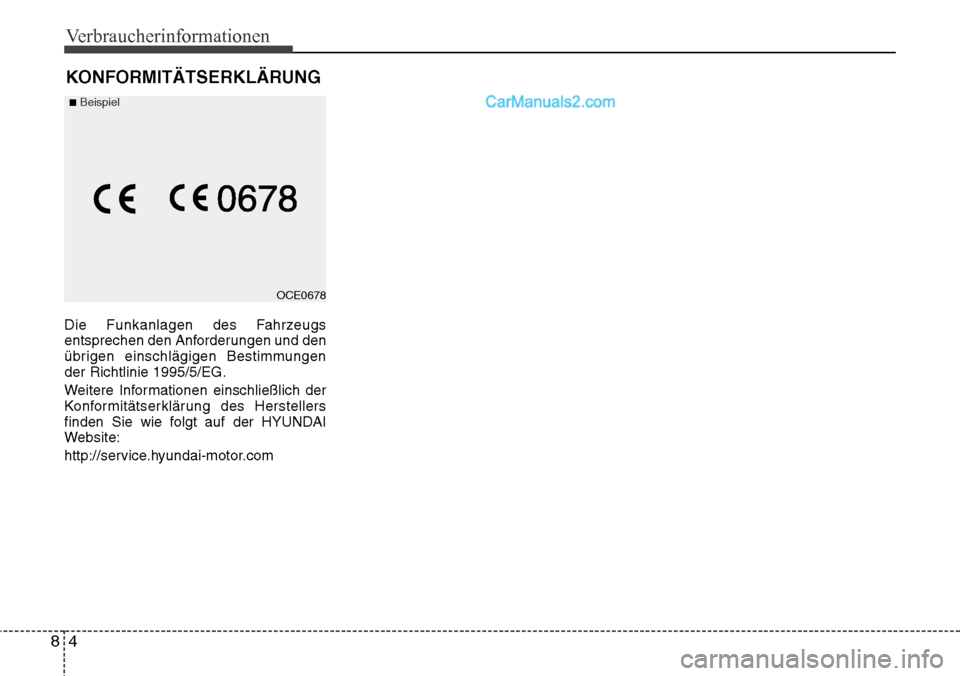

KONFORMITÄTSERKLÄRUNG
OCE0678
■Beispiel

Technische Daten
4 9

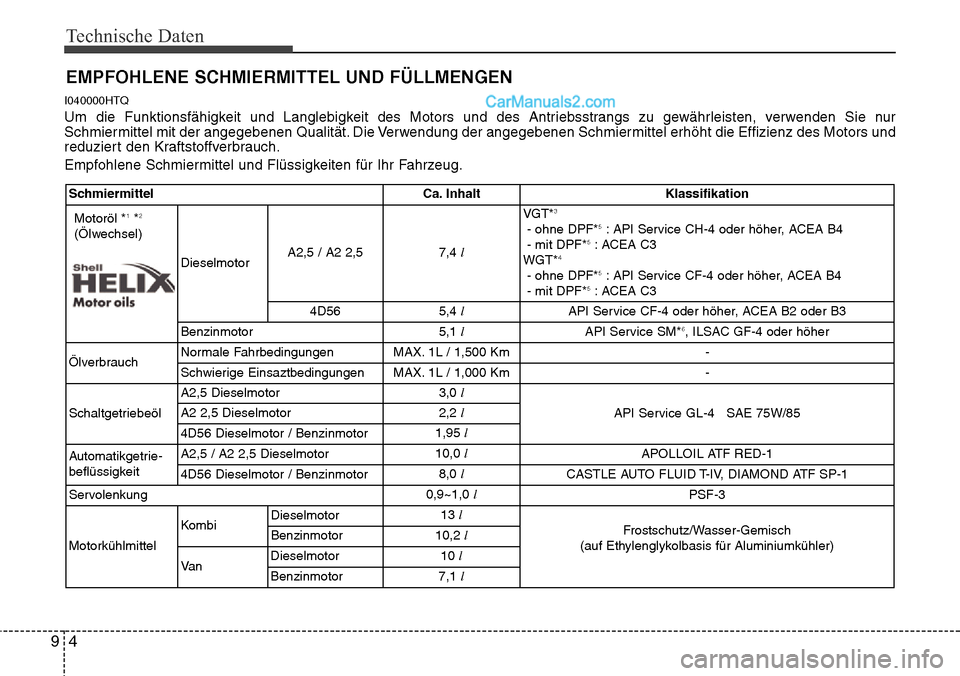

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
I040000HTQ
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur
Schmiermittel mit der angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und
reduziert den Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
Schmiermittel Ca. Inhalt Klassifikation
Motoröl *
1*2
(Ölwechsel)
DieselmotorA2,5 / A2 2,57,4 lVGT*
3
- ohne DPF*5: API Service CH-4 oder höher, ACEA B4
- mit DPF*5: ACEA C3
WGT*4
- ohne DPF*5: API Service CF-4 oder höher, ACEA B4
- mit DPF*5: ACEA C3
4D565,4 l
API Service CF-4 oder höher, ACEA B2 oder B3
Benzinmotor5,1 l
API Service SM*
6, ILSAC GF-4 oder höher
ÖlverbrauchNormale Fahrbedingungen MAX. 1L / 1,500 Km -
Schwierige Einsaztbedingungen MAX. 1L / 1,000 Km -
SchaltgetriebeölA2,5 Dieselmotor3,0 l
API Service GL-4 SAE 75W/85
A2 2,5 Dieselmotor2,2 l
4D56 Dieselmotor / Benzinmotor1,95 l
Automatikgetrie-
beflüssigkeit A2,5 / A2 2,5 Dieselmotor10,0 l
APOLLOIL ATF RED-1
4D56 Dieselmotor / Benzinmotor8,0 l
CASTLE AUTO FLUID T-IV, DIAMOND ATF SP-1
Servolenkung0,9~1,0 l
PSF-3
MotorkühlmittelKombiDieselmotor13 l
Frostschutz/Wasser-Gemisch
(auf Ethylenglykolbasis für Aluminiumkühler) Benzinmotor10,2 l
Va nDieselmotor10 l
Benzinmotor7,1 l

95
Technische Daten
*1Empfohlene SAE-Viskositäten siehe nächste Seite.
*2Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduzieren sie den
Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine erhebliche
Kosten- und Energieeinsparung ergeben.
*
3V.G.T: Variable Turboladergeometrie
*4W.G.T: Turbolader mit Waste Gate-Klappe
*5DPF: Diesel-Partikelfilter
*6Wenn das API Service SM Motoröl in Ihrem Land nicht verfügbar ist, können Sie API Service SL verwenden. Schmiermittel Ca. Inhalt Klassifikation
Bremsflüssigkeit0,7 l~ 0,8 l
FMVSS116 DOT-3 oder DOT-4
Hinterachsöl2,1 lTemperaturbereich (-30°C ~ 30°C) : API GL-4 (SAE 90)
Heiße Gebiete (30°C ~ ) : API GL-4 (SAE 140)
Kalte Gebiete ( ~ -30°C) : API GL-5 (SAE 80)
Kraftstoff75 l
-
Verfügbares Motoröl (Nur A2 2,5 Dieselmotor)
Hersteller Produkt
Shell HELIX ULTRA AP 5W-30
