2015 CITROEN C5 Kezelési útmutató (in Hungarian)

199
C5_hu_Chap08_information_ed01-2014
Izzócsere
Első lámpák
Xenonlámpákkal szerelt modell
(D1S)
1. Kettős funkciójú xenonlámpák (tompított/országúti fény): D1S
2.
Ka

nyarvilágítás: HP19
3.
N

appali/helyzetjelző lámpák (diódák)
Az első optikai egységek karbantartása
kapcsán, valamint a HP19
és D1S izzók, ill. a
diódák cseréje esetén forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Áramütés veszélye
A xenonlámpák cseréjét bízza a
CITROËN hálózat vagy egy szakszerviz
munkatársaira.
Az egyik D1S lámpa hibája esetén
tanácsos egyszerre mind a kettőt
kicserélni.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F

a

z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h

asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h

a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg. Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N

e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
8
Gyakorlati tudnivalók

200
C5_hu_Chap08_information_ed01-2014
Tompított fényszórók
izzócseréje
F Vegye ki a B védőkupakot.
F M utató- és hüvelykujjával összecsípve
kösse le a csatlakozót.
F

S
zabadítsa ki az izzót a két fémrögzítőből.
F

V
egye ki az izzót.
F

T
engelyirányban kissé megnyomva
helyezze be az új izzót.
F

K
össe vissza a csatlakozót, és nyomja
vissza a helyére.
F

T
egye vissza a B védőkupakot.
Távolsági fényszórók izzócseréje
F Vegye ki az A védőkupakot.
F V egye ki a rugót.
F
V

egye ki a hibás izzót és cserélje ki, ügyelve a
behelyezés irányára.
F

H
elyezze vissza a rugót.
F

T
egye vissza az A védőkupakot.

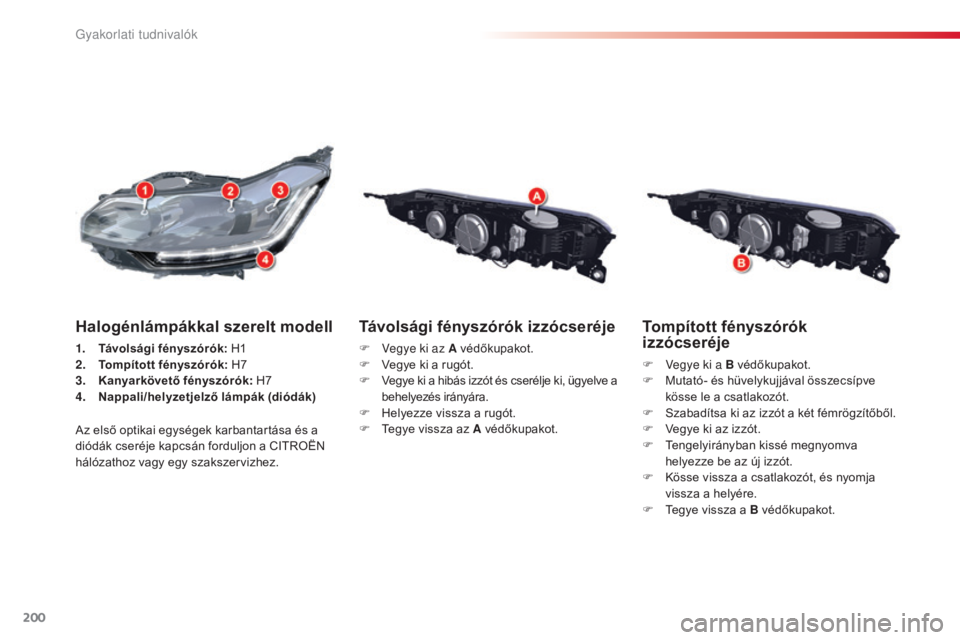

Halogénlámpákkal szerelt modell
1. Távolsági fényszórók: H1
2. T ompított fényszórók: H7
3.
K

anyarkövető fényszórók : H7
4.
N

appali/helyzetjelző lámpák (diódák)
Az első optikai egységek karbantartása és a
diódák cseréje kapcsán forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Gyakorlati tudnivalók

201
C5_hu_Chap08_information_ed01-2014
Kanyarkövető fényszórók
izzócseréje
F Vegye ki a C védőkupakot.
F M utató- és hüvelykujjával összecsípve
kösse le a csatlakozót.
F

S
zabadítsa ki az izzót a két fémrögzítőből.
F

V
egye ki az izzót.
F

T
engelyirányban kissé megnyomva
helyezze be az új izzót.
F

K
össe vissza a csatlakozót, és nyomja
vissza a helyére.
F

T
egye vissza a C védőkupakot.
Irányjelzők izzócseréje
F Egy torxkulcs segítségével szerelje ki az A burkolat rögzítőcsavarját, majd billentse
meg a burkolatot és vegye le.
F

E
gy torxkulcs segítségével távolítsa el
a B rögzítőcsavart, majd húzza meg az
optikai egységet, hogy ki tudja venni a
lökhárítóból.
F
a
z 1-

es és 2-es tüskét benyomva pattintsa
ki a C izzót.
F
K

össe le a csatlakozót (egy lapos
csavarhúzó segítségével nyomja be a szürke
nyelvet, és húzza meg a csatlakozót).
F

C
serélje ki az izzót.
F

K
össe vissza a csatlakozót ( jól nyomja be
a szürke nyelvet). F
T egye vissza az első optikai egységet a
lökhárítóba.
F

C
savarozza vissza az első optikai
egységet.
F

Á
llítsa be a burkolatot a megvezetők
segítségével, és csavarozza vissza.
Izzó: HP24W
8
Gyakorlati tudnival

202
C5_hu_Chap08_information_ed01-2014
Oldalsó irányjelzők izzócseréje
Az oldalsó irányjelző szegecseléssel van
rögzítve.
Ha hibás az izzó, ki kell cserélni az
oldalvillogót.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Ködfényszórók izzócseréje
F Egy torxkulcs segítségével szerelje ki az A burkolat rögzítőcsavarját, billentse meg a
burkolatot, majd vegye le.
F

E
gy torxkulcs segítségével távolítsa el
a B rögzítőcsavart, majd húzza meg az
optikai egységet, hogy ki tudja venni a
lökhárítóból.
F

K
össe le a D csatlakozót. F
N egyed fordulattal elfordítva vegye ki az
izzót.
F

C
serélje ki az izzót.
F

K
össe vissza a D csatlakozót.
F

T
egye vissza az első optikai egységet a
lökhárítóba.
F

C
savarozza vissza az első optikai
egységet.
F

Á
llítsa be a burkolatot a megvezetők
segítségével, és csavarozza vissza.
Izzó: H8
Visszaszereléskor vigy ázzon , nehogy
becsípődjenek az elektromos vezetékek.
Gyakorlati tudnivalók

203
C5_hu_Chap08_information_ed01-2014
Hátsó lámpák (limuzin)
Keresse meg a kiégett izzót.
1. Féklámpák és helyzetjelző lámpák:
P 21
W / 5

W
2.
H

elyzetjelző lámpák: R 5
W
3.
T

olatólámpa: H 21
W
4.
K

ödlámpák: H 21
W
5.
I

rányjelzők: PY 21
WA csomagtérajtón elhelyezkedő
lámpák izzóinak cseréje
F Pattintsa le a H izzótartót.
F C serélje ki az izzót.
F

S
zerelje vissza a H izzótartót.
F

E
llenőrizze, hogy a H izzótartót stabilan
rögzíti-e a két darab tartóklipsz ( 6).
F

K
össe vissza a G csatlakozót.
F

I
llessze a helyére és a kapcsokkal rögzítse
az F kárpitot.
F
N
yissa ki a csomagtartót.
F
E
gy lapos csavarhúzó segítségével
távolítsa el a kárpitot rögzítő 3

kapcsot a
lámpánál.
F

H

ajtsa félre az F kárpitot.
F

K

össe le a G csatlakozót.
8
Gyakorlati tudnivalók

204
C5_hu_Chap08_information_ed01-2014
A sárvédőn elhelyezkedő lámpák
izzóinak cseréje
F Kösse le a B csatlakozót.
F C savarja ki a két darab C rögzítőcsavart.
F

V
egye ki a lámpát a helyéről. F

P
attintsa ki a D izzótartót.
F
C
serélje ki az izzót.
F
T
egye vissza a D izzótartót.
F
H
elyezze vissza a lámpát a helyére.
F
H
úzza meg a két darab C rögzítőcsavart.
F
K
össe vissza a B csatlakozót.
F i
l
lessze helyére az A fedelet.
a

C rögzítőcsavarok meghúzásához és
kilazításához használhatja a kerékkulcsot.
F
V
egye ki a csomagtér oldalsó falán lévő A
fedelet. Ehhez előbb húzza a csomagtér
belseje felé, majd felfelé.
Gyakorlati tudnival

205
C5_hu_Chap08_information_ed01-2014
A csomagtérajtón elhelyezkedő
lámpák izzóinak cseréje
Hátsó lámpák (Tourer)
Keresse meg a kiégett izzót.
1. Fék- és helyzetjelző lámpák:
P 21
W / 5

W
2.
H

elyzetjelző lámpák: R 5
W
3.
T

olatólámpa: H 21
W
4.
K

ödlámpák: H 21
W
5.
I

rányjelzők: PY 21
W F

P
attintsa ki a J izzótartót.
F

C
serélje ki az izzót.
F

P
attintsa a helyére a J izzótartót.
F

H
elyezze vissza a lámpát a helyére.
F

C
savarja be a H rögzítőcsavart.
F

K
össe vissza a G csatlakozót.
F

T
egye vissza és pattintsa a helyére az F
műanyag takarást.
a

H rögzítőcsavarok meghúzásához és
kilazításához használhatja a kerékkulcsot.
F

N
yissa ki a csomagtartót.
F

E
gy lapos csavarhúzó segítségével
távolítsa el az F műanyag takarást.
F

K
össe le a G csatlakozót.
F

C
savarja ki a H rögzítőcsavart.
F

V
egye ki a lámpát a helyéről.
8
Gyakorlati tudnivalók

206
C5_hu_Chap08_information_ed01-2014
A sárvédőn elhelyezkedő lámpák
izzóinak cseréje
F Kösse le a B csatlakozót.
F C savarja ki a C rögzítőcsavart.
F

V
egye ki a lámpát a helyéről. F

P
attintsa ki a D izzótartót.
F
C
serélje ki a hibás izzót.
F
T
egye vissza a D izzótartót.
F
H
elyezze vissza a lámpát a helyére.
F
C
savarja be a C rögzítőcsavart.
F
K
össe vissza a B csatlakozót.
F
T
egye vissza az A fedelet.
a

C rögzítőcsavar meghúzásához és
kilazításához használhatja a kerékkulcsot.
Távolítsa el a csomagtér oldalsó falán található
A fedelet a következő módon:
F

H

úzza előbb a csomagtér belseje felé.
F

E

zután húzza felfelé.
