207
C5_ro_Chap08_information_ed01-2014
F Introduceţi o şurubelniţă subţire într-unul dintre orificiile exterioare ale capacului
transparent.
F

I
mpingeţi-l spre exterior pentru a-l
desprinde.
Schimbarea celui de-al treilea
stop (diode)
Pentru înlocuirea acestui tip de stop cu diode,
consultaţi un reparator agreat CITROËN sau un
Service autorizat.
F

I

ndepartati capacul transparent.
F

I

nlocuiti becul defect.
Schimbarea becurilor de la placa
de inmatriculare (W5W)
8
Informaţii practice

208
C5_ro_Chap08_information_ed01-2014
Inlocuirea becurilor de la
interior
Plafoniere
F desprindeti carcasa plafonierei, pentru a avea acces la bec.
Bec: W 5W
Iluminat local spate (Tourer)
F Desprindeti capacul, pentru acces la bec.
Bec: W 5W
Spot de lectura
F Desprindeti capacul.
F
de sprindeti, daca este necesar, corpul de
iluminat.
Iluminat de portbagaj
F Desprindeti capacul si utilizati un bec W 5W.
Informaţii practice

209
C5_ro_Chap08_information_ed01-2014
Iluminat de intrare in vehicul
F Desprindeti capacul si utilizati un bec W 5W.
Iluminat de planseu
F Desprindeti capacul si utilizati un bec W 5W.
Torpedo
F Desprindeti capacul si utilizati un bec W 5W.
8
Informaţii practice

210
C5_ro_Chap08_information_ed01-2014
inlocuirea unei sigurante fuzibile
Cele doua casete cu sigurante sunt amplasate, una sub plansa de bord si cealalta in compartimentul motorului.
Inlocuirea unei sigurante fuzibile
inainte de a inlocui o siguranta, este necesar
sa:
-
c
unoasteti cauza incidentului si sa o
remediati,
-

o
priti toti consumatorii electrici,
-

i
mobilizati vehiculul si sa taiati contactul,
-

r
eperati siguranta defecta cu ajutorul
tabelului de alocare si schemelor
prezentate in paginile urmatoare.Siguranta BunaSiguranta Arsa
Penseta 1
da

ca defectiunea se produce din nou la scurt
timp dupa schimbarea sigurantei fuzibile,
apelati la reteaua CITROËN sau la un Service
autorizat pentru verificarea echipamentului
electric. Pentru a interveni asupra unei sigurante fuzibile,
este obligatoriu:
-
s

a utilizati penseta speciala 1 , amplasata
sub trapa din apropierea casetei cu sigurante
fuzibile, pentru a extrage siguranta din locasul
sau si sa verificati starea filamentului acesteia,
-
s

a inlocuiti intotdeauna siguranta defecta cu o
siguranta avand aceeasi intensitate (aceeasi
culoare); o intensitate diferita poate cauza o
disfunctie (risc de incendiu).
i

nlocuirea unei sigurante fuzibile
nementionate in tabelele urmatoare poate
cauza o disfunctie grava a vehiculului
dumneavoastra. Consultati reteaua
CITROËN sau un Service autorizat. C
i

troën isi declina orice
responsabilitate pentru cheltuielile
cauzate de repararea vehiculului, sau
disfunctiile rezultate din instalarea
accesoriilor auxiliare nefurnizate,
nerecomandate de C
i

troën si
neinstalate conform recomandarilor
sale, in special in cazul in care
consumul ansamblului de dispozitive
suplimentare conectate depaseste
10 miliamperi.
Instalarea accesoriilor
electrice
Circuitul electric al vehiculului dumneavoastra
este creat pentru a functiona cu echipamentele
care constituie dotari standard sau optionale.
ina

inte de a instala alte echipamente sau
accesorii electrice pe vehiculul dumneavoastra,
consultati reteaua CITROËN sau un Service
autorizat.
Informaţii practice

211
C5_ro_Chap08_information_ed01-2014

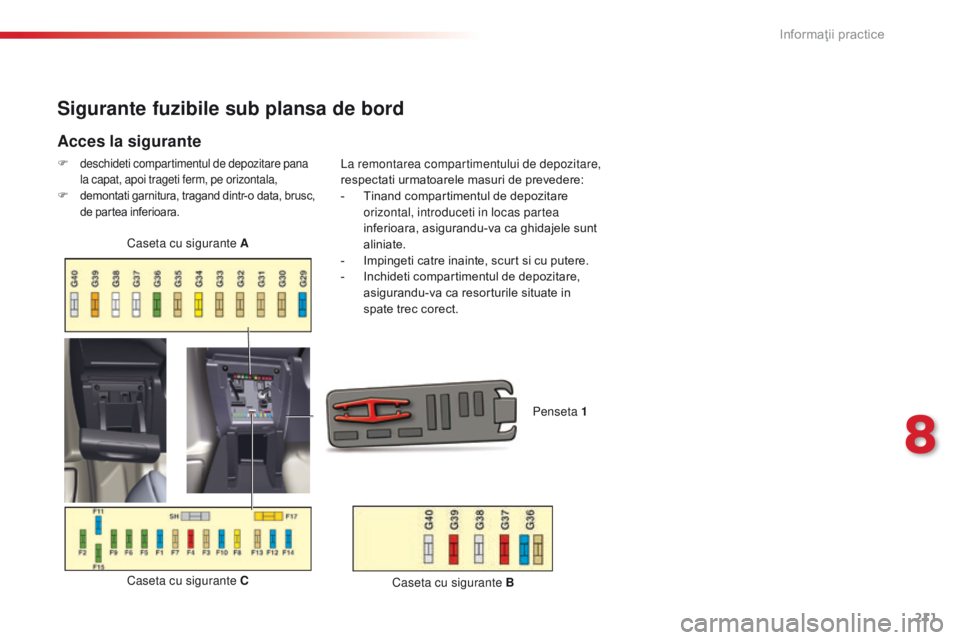

Sigurante fuzibile sub plansa de bord
Acces la sigurante
F deschideti compartimentul de depozitare pana
la capat, apoi trageti ferm, pe orizontala,
F demontati garnitura, tragand dintr-o data, brusc, de partea inferioara.
Caseta cu sigurante CCaseta cu sigurante A
Penseta 1
la
remontarea compartimentului de depozitare,
respectati urmatoarele masuri de prevedere:
-
T
inand compartimentul de depozitare
orizontal, introduceti in locas partea
inferioara, asigurandu-va ca ghidajele sunt
aliniate.
-
I
mpingeti catre inainte, scurt si cu putere.
-
I
nchideti compartimentul de depozitare,
asigurandu-va ca resorturile situate in
spate trec corect.
Caseta cu sigurante B
8
Informaţii practice

212
C5_ro_Chap08_information_ed01-2014
Caseta cu sigurante fuzibile A
Caseta cu sigurante B
Siguranta Nr. IntensitateFunctii
G29 -
ne

utilizat
G30 5 ARetrovizoare cu degivrare
G31 5 ASenzor de ploaie si de luminozitate
G32 5 AMartori de centuri necuplate
G33 5 ARetrovizoare electrocrom
G34 20 A
tr

ansperant (Berlina)
G35 5 AIluminat usa pasager - Actionare retrovizor pasager
G36 30 AActionare capac portbagaj (Tourer)
G37 20 A
i

ncalzire scaune fata
G38 30 AScaun cu comenzi electrice conducator
G39 30 AScaun cu comenzi electrice pasager - Amplificator Hi-Fi
G40 3 AAlimentare BSR (Boîtier de Servitude Remorque)
Siguranta Nr. Intensitate Functii
G36 15 A
Cutie de viteze automata cu 6 trepte
5 A Cutie de viteze automata cu 4 trepte
G37 10 ALumini de zi - Priza diagnoza
G38 3 ACDS/ASR
G39 10 ASuspensie hidraulica
G40 3 AContactor S
to
P
Informaţii practice

213
C5_ro_Chap08_information_ed01-2014
Caseta cu sigurante C
Siguranta Nr. IntensitateFunctii
F1 15 AStergator de luneta (
tou

rer)
F2 30 A
re

leu blocare si superblocare deschideri
F3 5 A
ai

rbaguri
F4 10 ACutie de viteze automata - Modul incalzire aditionala (Diesel) - Retrovizoare electrocrom
F5 30 AActionare geamuri fata - Actionare trapa de plafon - Iluminat usa pasager - Actionare retrovizor pasager
F6 30 A
ac

tionare geamuri spate
F7 5 AIluminat oglinda pe parasolar - Iluminat torpedo - Plafoniere - Lampa amovibila (Tourer)
F8 20 ASistem audio - Schimbator de CD-uri - Comenzi pe volan - Afisaj - Detectare pneuri dezumflate - Calculator
actionare capac portbagaj
F9 30 AScrumiera - Priza 12 V fata
F10 15 AAlarma - Comenzi pe volan, semnalizare stergatoare geamuri
F11 15 AContactor antifurt curent redus
F12 15 AScaun cu comenzi electrice conducator - Tablou de bord - Martori de centuri necuplate - Comenzi climatizare
F13 5 ABSM (Boîtier de Servitude Moteur) - Releu taiere functionare pompa de suspensie hidraulica - Alimentare
calculator airbag
F14 15 ASenzor de ploaie si de luminozitate - Asistare la parcare - Scaun cu comenzi electrice pasager - BSR (Boîtier de
Servitude Remorque) - Calculator amplificator Hi-Fi - Kit maini-libere - Alerta de Depasire Involuntara a Liniei
F15 30 A
re

leu blocare si superblocare deschideri
F17 40 ALuneta cu incalzire - Retrovizoare exterioare cu degivrare
FSH SHUNTS
h

u nt
P
a r
K
8
Informaţii practice

214
C5_ro_Chap08_information_ed01-2014
Sigurante in
compartimentul motorului
Acces la sigurante
F Desurubati fiecare surub cu 1/4 de tura.
F I ndepartati capacul.
F

I
nlocuiti siguranta fuzibila. Siguranta Nr. Intensitate
Functii
F1 20 ABSM (Boîtier de Servitude Moteur)
F2 15 AAvertizor sonor
F3 10 APompa de spalare geamuri
F4 10 APompa de spalare proiectoare
F5 15 A
ac
tionari motoare
F6 10 ADebitmetru aer - Faruri directionale - Priza diagnostic
F7 10 ABlocare maneta cutie de viteze automata - Directie asistata
F8 25 A
dema
ror
F9 10 AContactor ambreiaj - Contactor STOP
F10 30 Aac
tionari motoare
F11 40 AVentilator aer conditionat
F12 30 AStergatoare geamuri
F13 40 AAlimentare BSI (Boîtier de Servitude Intelligent) (+ dupa contact)
F14 30 A-
F15 10 A
lum

ini de drum dreapta
F16 10 A
lu

mini de drum stanga
F17 15 A
lu

mini de intalnire dreapta
F18 15 A
lu

mini de intalnire stanga
F19 15 A
ac

tionari motoare
F20 10 A
ac

tionari motoare
F21 5 A
ac

tionari motoare
Dupa interventie, inchideti cu deosebita
atentie capacul, pentru a asigura
etanseitatea casetei cu sigurante.
In cazul in care este necesara o
interventie la nivelul sigurantelor
fuzibile MA XI, de protectie
suplimentara, contactati un
reparator agreat CITROËN sau un
Service autorizat.
Tabel cu sigurante
Informaţii practice
