2015 Alfa Romeo MiTo Instrukcja Obsługi (in Polish)

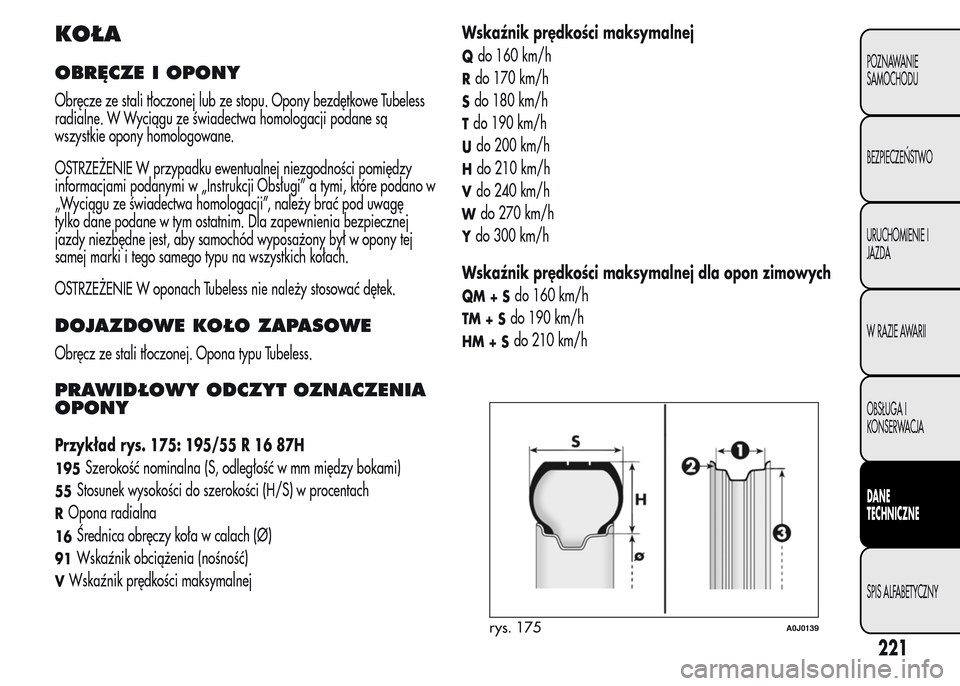

KOŁA
OBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu. Opony bezdętkowe Tubeless
radialne. W Wyciągu ze świadectwa homologacji podane są
wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji Obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”, należy brać pod uwagę
tylko dane podane w tym ostatnim. Dla zapewnienia bezpiecznej
jazdy niezbędne jest, aby samochód wyposażony był w opony tej
samej marki i tego samego typu na wszystkich kołach.
OSTRZEŻENIE W oponach Tubeless nie należy stosować dętek.
DOJAZDOWE KOŁO ZAPASOWE
Obręcz ze stali tłoczonej. Opona typu Tubeless.
PRAWIDŁOWY ODCZYT OZNACZENIA
OPONY
Przykład rys. 175: 195/55 R 16 87H
195Szerokość nominalna (S, odległość w mm między bokami)
55Stosunek wysokości do szerokości (H/S) w procentach
ROpona radialna
16Średnica obręczy koła w calach (Ø)
91Wskaźnik obciążenia (nośność)
VWskaźnik prędkości maksymalnejWskaźnik prędkości maksymalnej
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Wskaźnik prędkości maksymalnej dla opon zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
rys. 175A0J0139
221
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

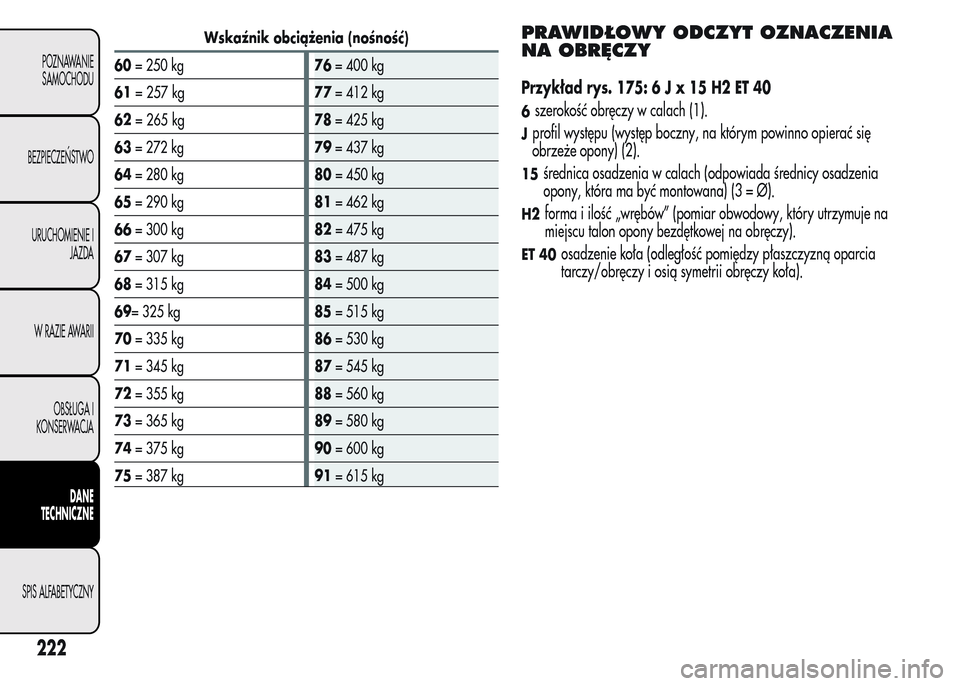

Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgPRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZY
Przykład rys. 175:6Jx15H2ET40
6szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na którym powinno opierać się
obrzeże opony) (2).
15średnica osadzenia w calach (odpowiada średnicy osadzenia
opony, która ma być montowana) (3 = Ø).
H2forma i ilość „wrębów” (pomiar obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na obręczy).
ET 40osadzenie koła (odległość pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii obręczy koła).
222
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OPONY RIM PROTECTOR
W przypadku użycia kołpaków kół zintegrowanych,
mocowanych (za pomocą sprężyn), na obręczy
stalowej i opon nie z pierwszego montażu,
zakupionych, wyposażonych w „Rim Protector” (rys. 176), NIE
należy montować kołpaka. Użycie nieodpowiednich opon i
kołpaków kół może spowodować spadek ciśnienia w oponie.
rys. 176A0J0166
223
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

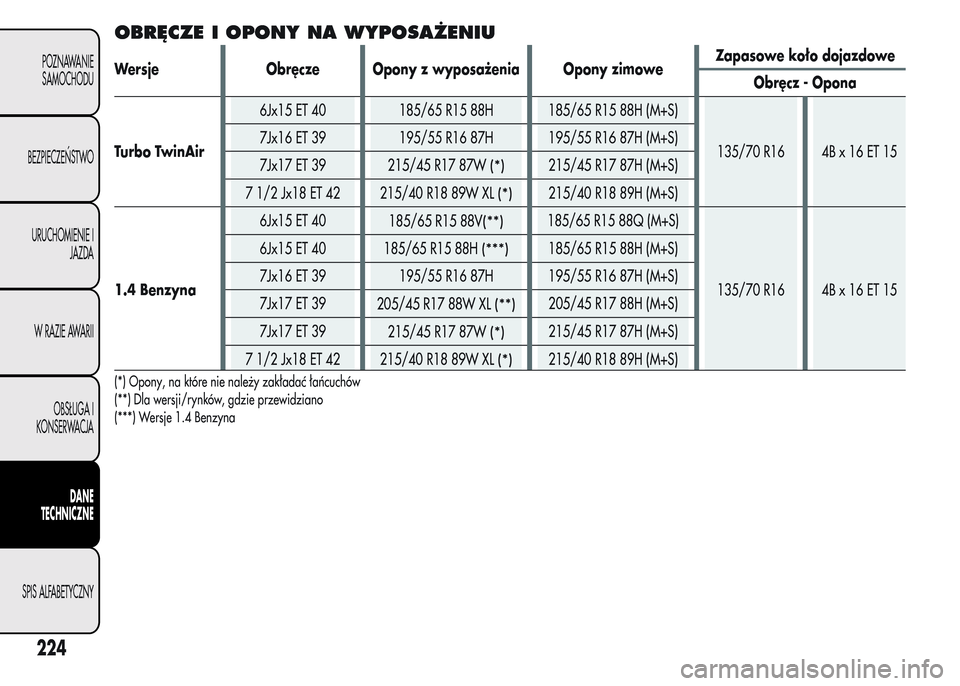

OBRĘCZE I OPONY NA WYPOSAŻENIU
Wersje Obręcze Opony z wyposażenia Opony zimoweZapasowe koło dojazdowe
Obręcz - Opona
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Benzyna6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Opony, na które nie należy zakładać łańcuchów
(**) Dla wersji/rynków, gdzie przewidziano
(***) Wersje 1.4 Benzyna
224
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

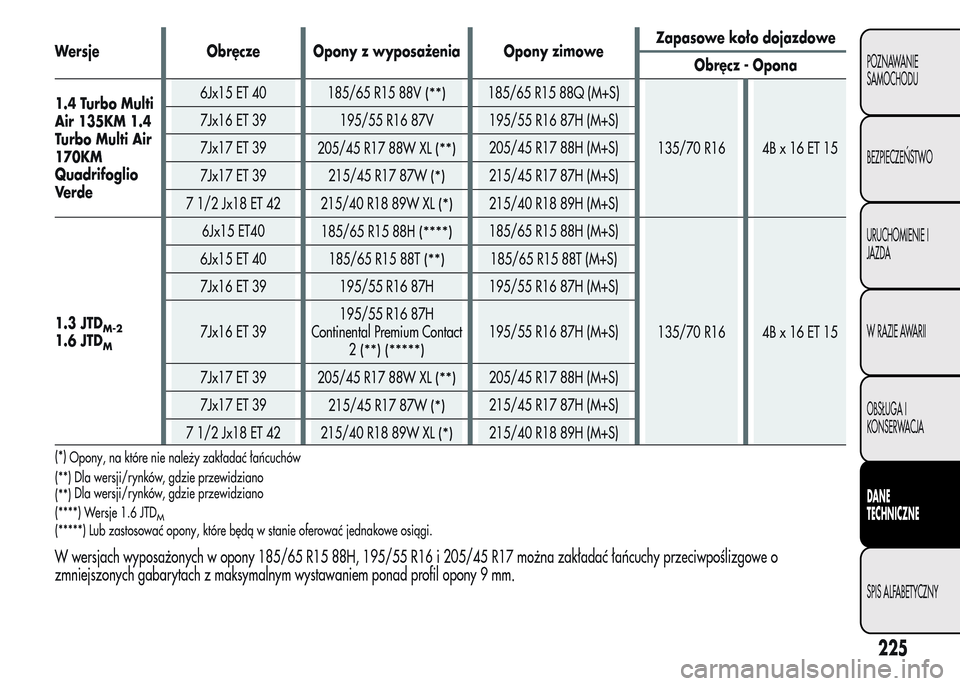

Wersje Obręcze Opony z wyposażenia Opony zimoweZapasowe koło dojazdowe
Obręcz - Opona
1.4 Turbo Multi
Air 135KM 1.4
Turbo Multi Air
170KM
Quadrifoglio
Ve r d e6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.3 JTD
M-21.6 JTDM
6Jx15 ET40
185/65 R15 88H(****)185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88T
(**)185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact
2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(**) Dla wersji/rynków, gdzie przewidziano
(**) (*)
(****) Wersje 1.6 JTD
M(*****) Lub zastosować opony, które będą w stanie oferować jednakowe osiągi.
W wersjach wyposażonych w opony 185/65 R15 88H, 195/55 R16 i 205/45 R17 można zakładać łańcuchy przeciwpoślizgowe o
zmniejszonych gabarytach z maksymalnym wystawaniem ponad profil opony 9 mm.
225
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
Opony, na które nie należy zakładać łańcuchów
Dla wersji/rynków, gdzie przewidziano

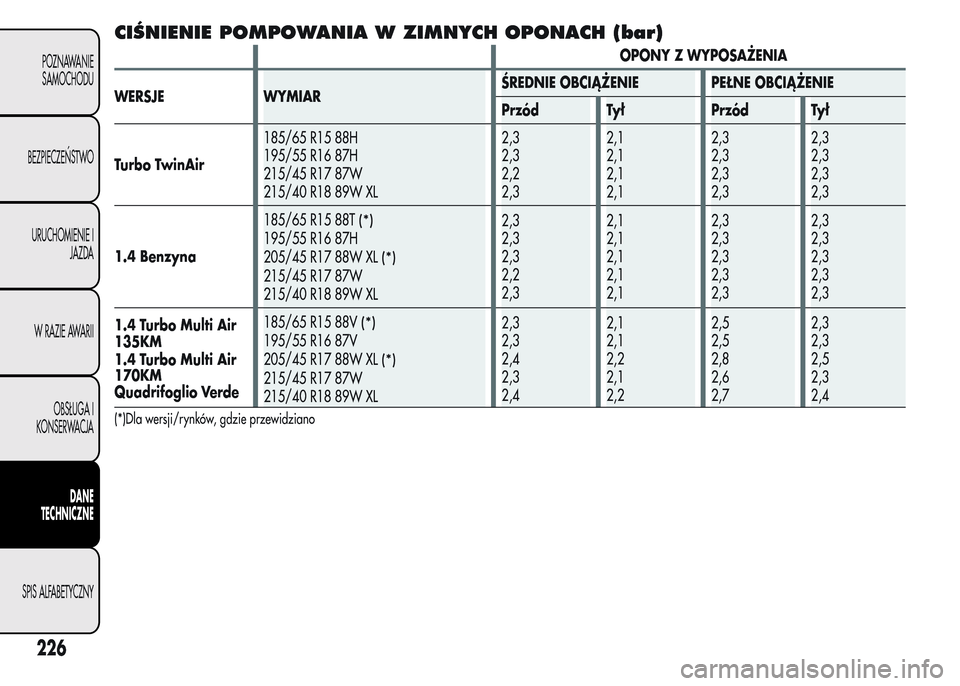

CIŚNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
OPONY Z WYPOSAŻENIA
WERSJE WYMIARŚREDNIE OBCIĄŻENIE PEŁNE OBCIĄŻENIE
Przód Tył Przód Tył
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzyna185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Multi Air
135KM
1.4 Turbo Multi Air
170KM
Quadrifoglio Verde185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
(*)Dla wersji/rynków, gdzie przewidziano
226
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

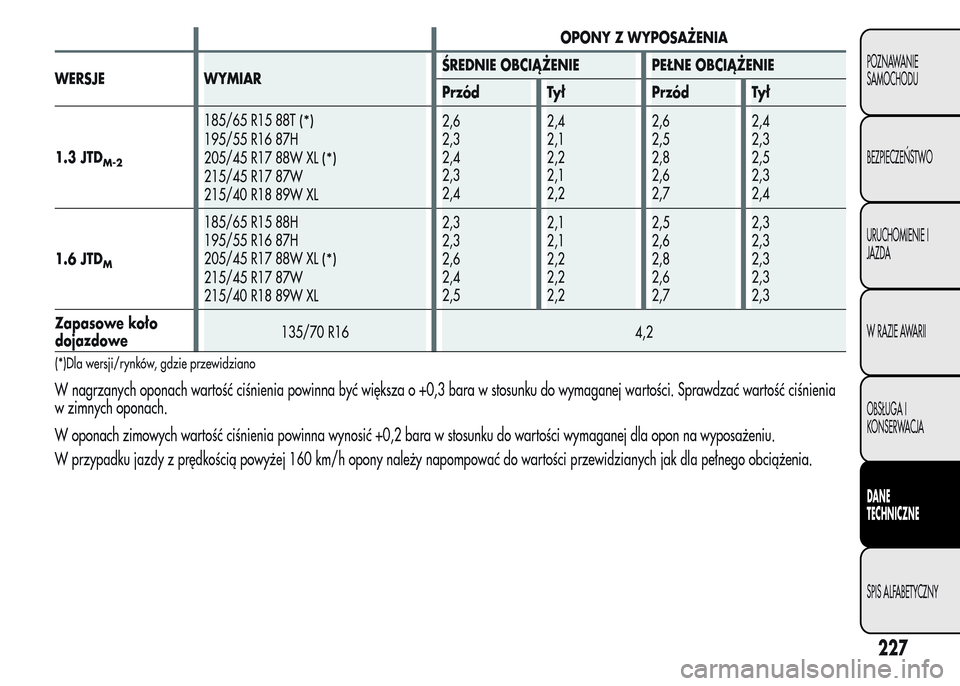

OPONY Z WYPOSAŻENIA
WERSJE WYMIARŚREDNIE OBCIĄŻENIE PEŁNE OBCIĄŻENIE
Przód Tył Przód Tył
1.3 JTD
M-2
185/65 R15 88T(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Zapasowe koło
dojazdowe135/70 R16 4,2
(*)Dla wersji/rynków, gdzie przewidziano
W nagrzanych oponach wartość ciśnienia powinna być większa o +0,3 bara w stosunku do wymaganej wartości. Sprawdzać wartość ciśnienia
w zimnych oponach.
W oponach zimowych wartość ciśnienia powinna wynosić +0,2 bara w stosunku do wartości wymaganej dla opon na wyposażeniu.
W przypadku jazdy z prędkością powyżej 160 km/h opony należy napompować do wartości przewidzianych jak dla pełnego obciążenia.
227
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

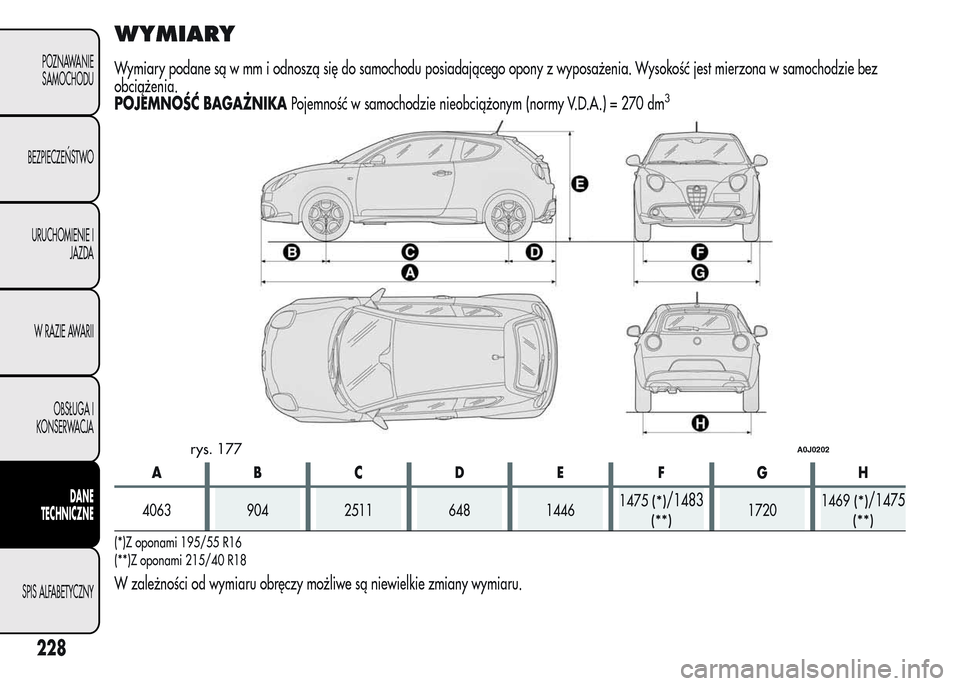

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia. Wysokość jest mierzona w samochodzie bez
obciążenia.
POJEMNOŚĆ BAGAŻNIKAPojemność w samochodzie nieobciążonym (normy V.D.A.) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/1483
(**)17201469(*)/1475
(**)
(*)Z oponami 195/55 R16
(**)Z oponami 215/40 R18
W zależności od wymiaru obręczy możliwe są niewielkie zmiany wymiaru.
rys. 177A0J0202
