WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
ZESPOŁY OPTYCZNE PRZEDNIE
Obejmują żarówki świateł pozycyjnych/świateł do jazdy dziennych
(D.R.L.), świateł mijania, drogowych i kierunkowskazów.
Rozmieszczenie żarówek jest następujące rys. 134:
AŚwiatła pozycyjne/światła do jazdy dziennej i światła drogowe
BŚwiatła mijania
CKierunkowskazy
ŚWIATŁA POZYCYJNE/ŚWIATŁA DO
JAZDY DZIENNEJ (D.R.L.)
W celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę A rys. 134;
❒wysunąć klosz B rys. 135, wyjąć żarówkę i wymienić ją;
❒zamontować oprawę żarówki B, upewniając się o prawidłowym
zablokowaniu;
❒zamontować pokrywę A rys. 134.
ŚWIATŁA DROGOWE
W celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę A rys. 134;
❒wysunąć klosz C rys. 135, wyjąć żarówkę i wymienić ją;
❒zamontować oprawę żarówki, upewniając się o prawidłowym
zablokowaniu;
❒zamontować pokrywę A rys. 134.

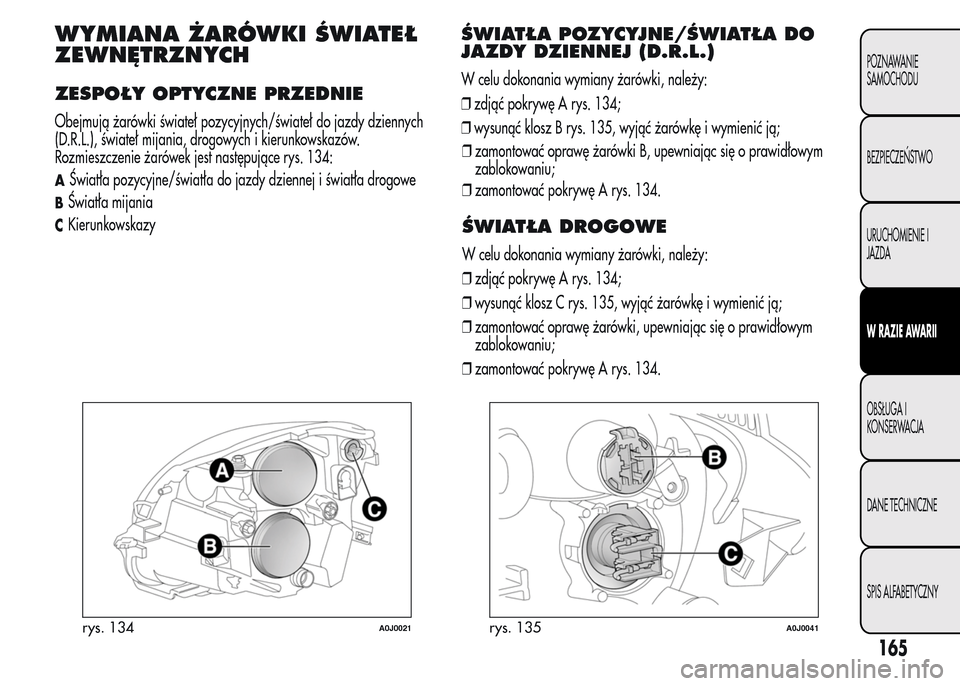

rys. 134A0J0021rys. 135A0J0041
165
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

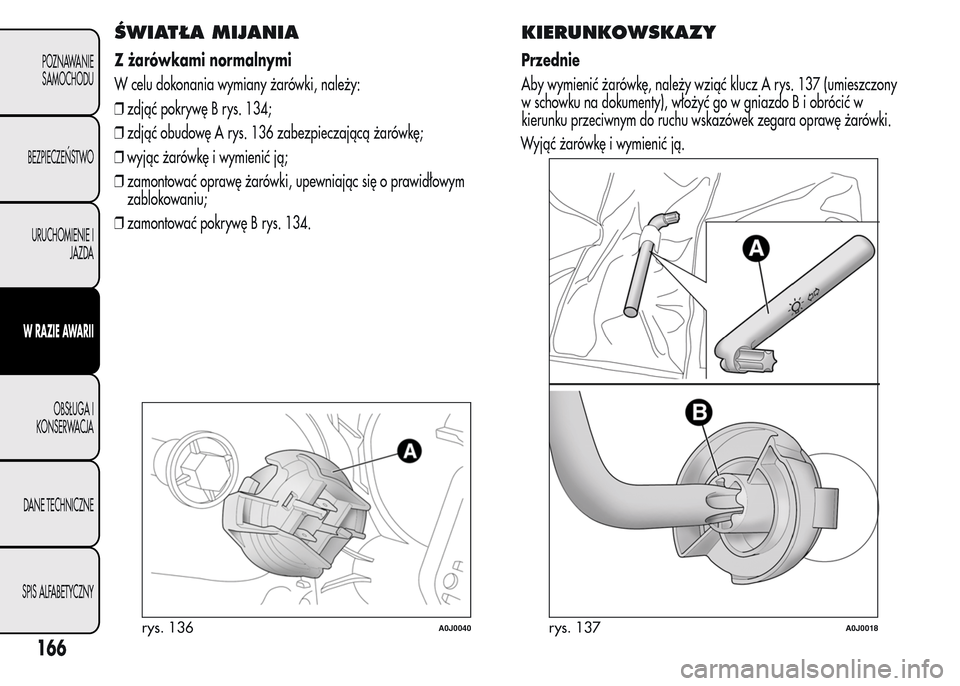

ŚWIATŁA MIJANIA
Z żarówkami normalnymi
W celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę B rys. 134;
❒zdjąć obudowę A rys. 136 zabezpieczającą żarówkę;
❒wyjąc żarówkę i wymienić ją;
❒zamontować oprawę żarówki, upewniając się o prawidłowym
zablokowaniu;
❒zamontować pokrywę B rys. 134.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy wziąć klucz A rys. 137 (umieszczony
w schowku na dokumenty), włożyć go w gniazdo B i obrócić w
kierunku przeciwnym do ruchu wskazówek zegara oprawę żarówki.
rys. 136A0J0040rys. 137A0J0018
166
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Wyjąć żarówkę i wymienić ją.

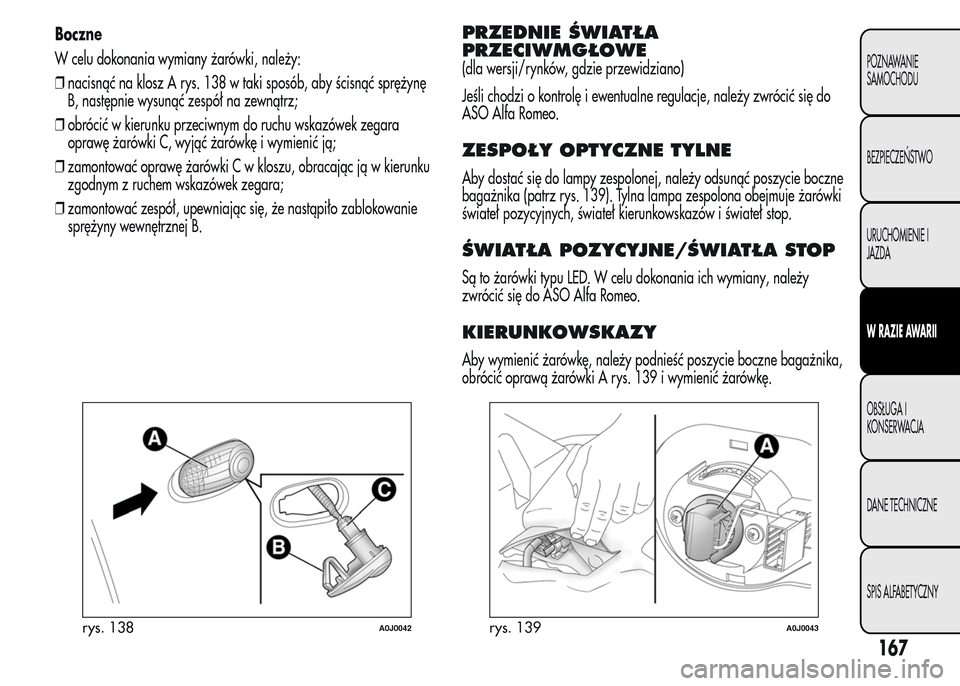

Boczne
W celu dokonania wymiany żarówki, należy:
❒nacisnąć na klosz A rys. 138 w taki sposób, aby ścisnąć sprężynę
B, następnie wysunąć zespół na zewnątrz;
❒obrócić w kierunku przeciwnym do ruchu wskazówek zegara
oprawę żarówki C, wyjąć żarówkę i wymienić ją;
❒zamontować oprawę żarówki C w kloszu, obracając ją w kierunku
zgodnym z ruchem wskazówek zegara;
❒zamontować zespół, upewniając się, że nastąpiło zablokowanie
sprężyny wewnętrznej B.PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o kontrolę i ewentualne regulacje, należy zwrócić się do
ASO Alfa Romeo.
ZESPOŁY OPTYCZNE TYLNE
Aby dostać się do lampy zespolonej, należy odsunąć poszycie boczne
bagażnika (patrz rys. 139). Tylna lampa zespolona obejmuje żarówki
świateł pozycyjnych, świateł kierunkowskazów i świateł stop.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOP
Są to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.
KIERUNKOWSKAZY
Aby wymienić żarówkę, należy podnieść poszycie boczne bagażnika,
obrócić oprawą żarówki A rys. 139 i wymienić żarówkę.
rys. 138A0J0042rys. 139A0J0043
167
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

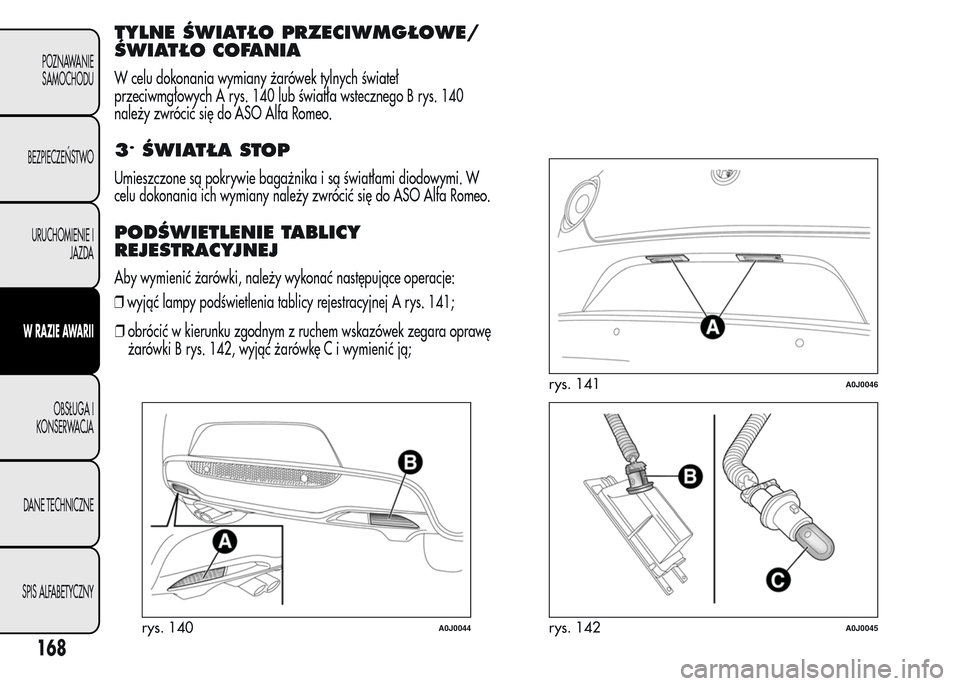

TYLNE ŚWIATŁO PRZECIWMGŁOWE/
ŚWIATŁO COFANIA
W celu dokonania wymiany żarówek tylnych świateł
przeciwmgłowych A rys. 140 lub światła wstecznego B rys. 140
należy zwrócić się do ASO Alfa Romeo.
3.ŚWIATŁA STOP
Umieszczone są pokrywie bagażnika i są światłami diodowymi. W
celu dokonania ich wymiany należy zwrócić się do ASO Alfa Romeo.
PODŚWIETLENIE TABLICY
REJESTRACYJNEJ
Aby wymienić żarówki, należy wykonać następujące operacje:
❒wyjąć lampy podświetlenia tablicy rejestracyjnej A rys. 141;
❒obrócić w kierunku zgodnym z ruchem wskazówek zegara oprawę
żarówki B rys. 142, wyjąć żarówkę C i wymienić ją;
rys. 140A0J0044
rys. 141A0J0046
rys. 142A0J0045
168
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH

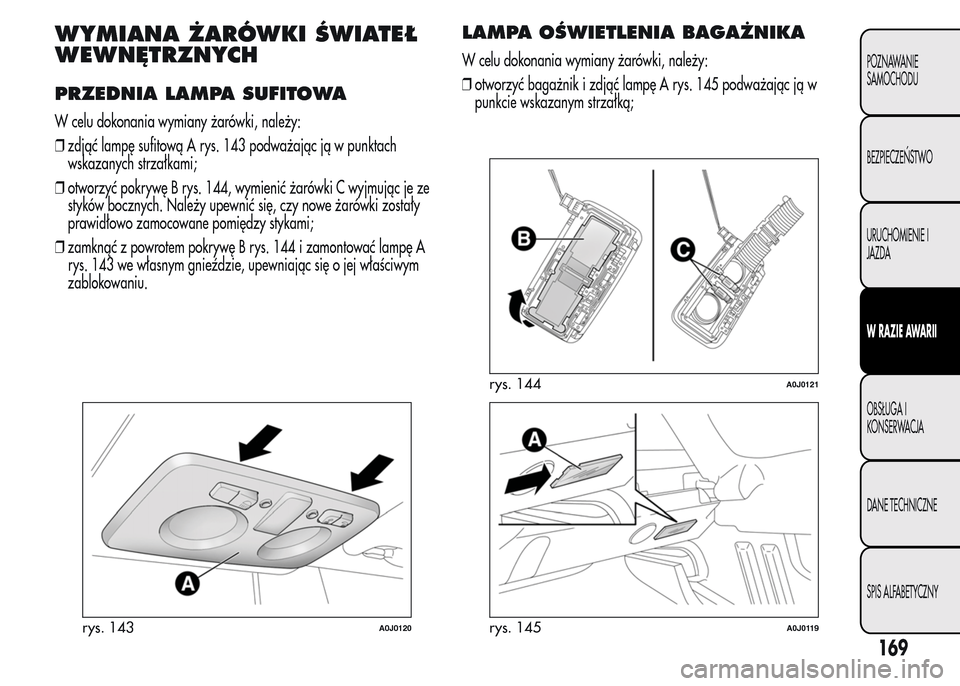

PRZEDNIA LAMPA SUFITOWA
W celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 143 podważając ją w punktach
wskazanych strzałkami;
❒otworzyć pokrywę B rys. 144, wymienić żarówki C wyjmując je ze
styków bocznych. Należy upewnić się, czy nowe żarówki zostały
prawidłowo zamocowane pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 144 i zamontować lampę A
rys. 143 we własnym gnieździe, upewniając się o jej właściwym
zablokowaniu.
LAMPA OŚWIETLENIA BAGAŻNIKA
W celu dokonania wymiany żarówki, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 145 podważając ją w
punkcie wskazanym strzałką;
rys. 143A0J0120
rys. 144A0J0121
rys. 145A0J0119
169
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

❒otworzyć osłonę B rys. 146 i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A rys. 145, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony do
momentu usłyszenia dźwięku zablokowania.
LAMPA OŚWIETLENIA SCHOWKA
W celu dokonania wymiany żarówki, należy:
❒otworzyć schowek i zdjąć lampę A rys. 147;
❒wymienić żarówkę B, po odłączeniu jej od bocznych styków,
sprawdzając czy nowa żarówka została prawidłowo zamocowana
pomiędzy bocznymi stykami.
DODATKOWA LAMPA SUFITOWA
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki, należy:
❒obniżyć daszek przeciwsłoneczny i wyjąć lampę sufitową A rys.
148 podważając w punkcie oznaczonym strzałką;
rys. 146A0J0118
rys. 147A0J0122
rys. 148A0J0123
170
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

❒zamontować na miejsce osłonę B rys. 148 umieszczając ją
prawidłowo w zaczepach C;
❒zamontować lampę wsuwając ją najpierw od strony E rys. 149, a
następnie nacisnąć z drugiej strony do usłyszenia dźwięku
zablokowania zaczepu F.

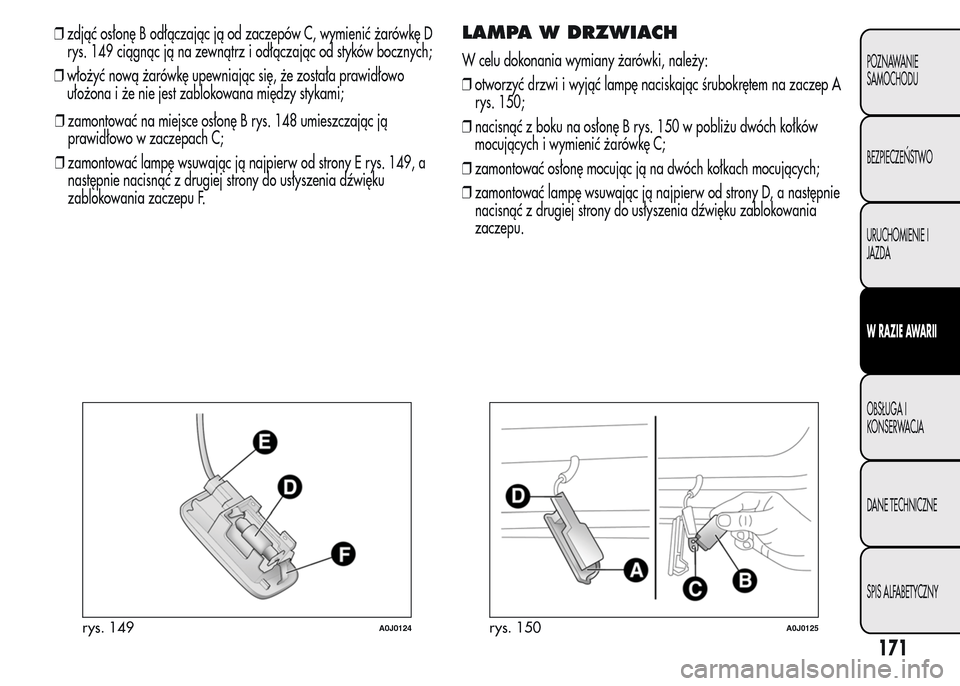

LAMPA W DRZWIACH
W celu dokonania wymiany żarówki, należy:
❒otworzyć drzwi i wyjąć lampę naciskając śrubokrętem na zaczep A
rys. 150;
❒nacisnąć z boku na osłonę B rys. 150 w pobliżu dwóch kołków
mocujących i wymienić żarówkę C;
❒zamontować osłonę mocując ją na dwóch kołkach mocujących;
❒zamontować lampę wsuwając ją najpierw od strony D, a następnie
nacisnąć z drugiej strony do usłyszenia dźwięku zablokowania
zaczepu.
rys. 149A0J0124rys. 150A0J0125
171
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
❒zdjąć osłonę B odłączając ją od zaczepów C, wymienić żarówkę D
rys. 149 ciągnąc ją na zewnątrz i odłączając od styków bocznych;
❒włożyć nową żarówkę upewniając się, że została prawidłowo
ułożona i że nie jest zablokowana między stykami;

WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki zabezpieczają instalację elektryczną, interweniując w
przypadku awarii lub niewłaściwego jej działania.
Jeżeli dane urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element przewodzący A
rys. 151 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z przepalonym elementem przewodzącym.
Nie należy zastępować nigdy bezpiecznika drutem lub
innym materiałem przewodzącym.
W przypadku ponownego przepalenia się
bezpiecznika należy zwrócić się do ASO Alfa Romeo.
Nie należy zamieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), należy zwrócić się do ASO Alfa
Romeo.
Przed wymianą bezpiecznika należy upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorniki
elektryczne.
Jeżeli interweniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa (system
poduszek powietrznych, układ hamulcowy), systemy
zespołu napędowego (system silnika, system skrzyni biegów)
lub system układu kierowniczego, należy zwrócić się do ASO
Alfa Romeo.
rys. 151A0J0048
