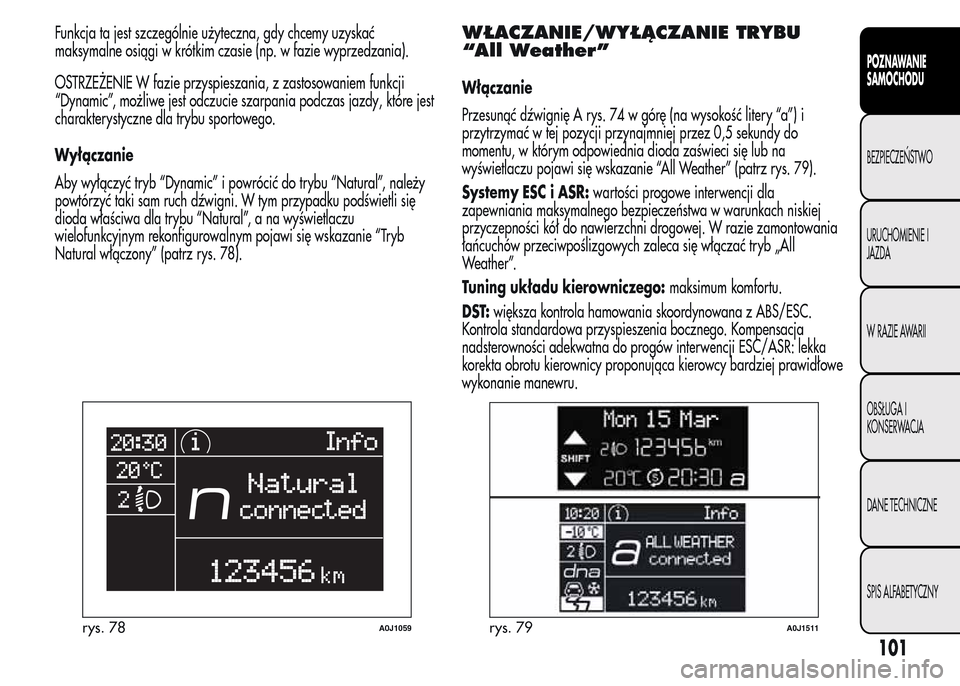

Funkcja ta jest szczególnie użyteczna, gdy chcemy uzyskać
maksymalne osiągi w krótkim czasie (np. w fazie wyprzedzania).
OSTRZEŻENIE W fazie przyspieszania, z zastosowaniem funkcji
“Dynamic”, możliwe jest odczucie szarpania podczas jazdy, które jest
charakterystyczne dla trybu sportowego.
Wyłączanie
Aby wyłączyć tryb “Dynamic” i powrócić do trybu “Natural”, należy
powtórzyć taki sam ruch dźwigni. W tym przypadku podświetli się
dioda właściwa dla trybu “Natural”, a na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym pojawi się wskazanie “Tryb
Natural włączony” (patrz rys. 78).WŁACZANIE/WYŁĄCZANIE TRYBU
“All Weather”
Włączanie
Przesunąć dźwignię A rys. 74 w górę (na wysokość litery “a”) i
przytrzymać w tej pozycji przynajmniej przez 0,5 sekundy do
momentu, w którym odpowiednia dioda zaświeci się lub na
wyświetlaczu pojawi się wskazanie “All Weather” (patrz rys. 79).
Systemy ESC i ASR:wartości progowe interwencji dla
zapewniania maksymalnego bezpieczeństwa w warunkach niskiej
przyczepności kół do nawierzchni drogowej. W razie zamontowania
łańcuchów przeciwpoślizgowych zaleca się włączać tryb „All
Weather”.
Tuning układu kierowniczego:maksimum komfortu.
DST:większa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności adekwatna do progów interwencji ESC/ASR: lekka
korekta obrotu kierownicy proponująca kierowcy bardziej prawidłowe
wykonanie manewru.
rys. 78A0J1059rys. 79A0J1511
101
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

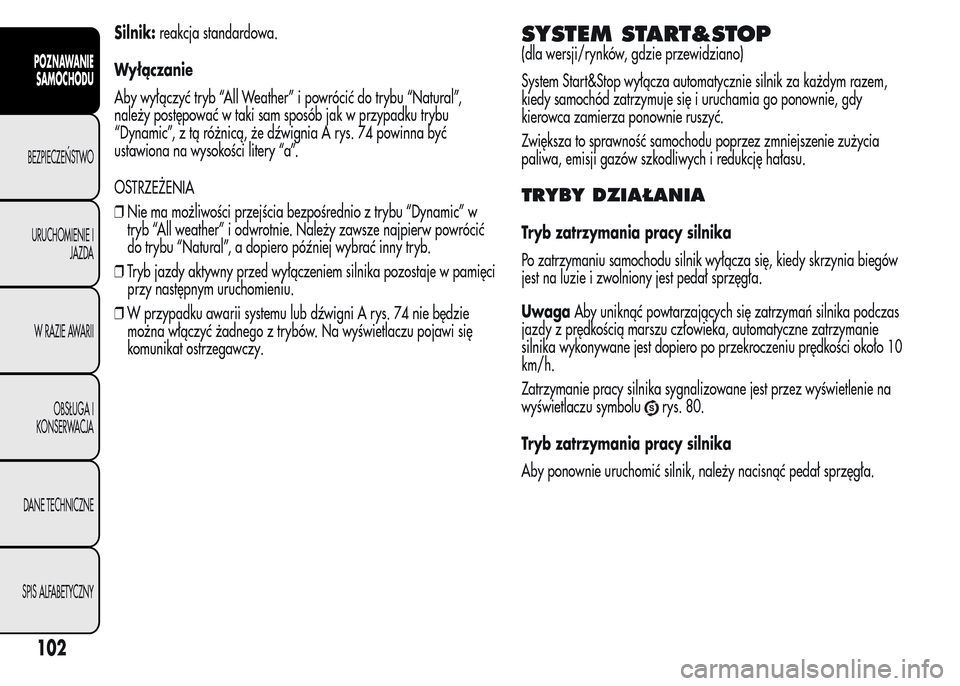

Silnik:reakcja standardowa.
Wyłączanie
Aby wyłączyć tryb “All Weather” i powrócić do trybu “Natural”,
należy postępować w taki sam sposób jak w przypadku trybu
“Dynamic”, z tą różnicą, że dźwignia A rys. 74 powinna być
ustawiona na wysokości litery “a”.
OSTRZEŻENIA
❒Nie ma możliwości przejścia bezpośrednio z trybu “Dynamic” w
tryb “All weather” i odwrotnie. Należy zawsze najpierw powrócić
do trybu “Natural”, a dopiero później wybrać inny tryb.
❒Tryb jazdy aktywny przed wyłączeniem silnika pozostaje w pamięci
przy następnym uruchomieniu.
❒W przypadku awarii systemu lub dźwigni A rys. 74 nie będzie
można włączyć żadnego z trybów. Na wyświetlaczu pojawi się
komunikat ostrzegawczy.SYSTEM START&STOP
(dla wersji/rynków, gdzie przewidziano)
System Start&Stop wyłącza automatycznie silnik za każdym razem,
kiedy samochód zatrzymuje się i uruchamia go ponownie, gdy
kierowca zamierza ponownie ruszyć.
Zwiększa to sprawność samochodu poprzez zmniejszenie zużycia
paliwa, emisji gazów szkodliwych i redukcję hałasu.
TRYBY DZIAŁANIA
Tryb zatrzymania pracy silnika
Po zatrzymaniu samochodu silnik wyłącza się, kiedy skrzynia biegów
jest na luzie i zwolniony jest pedał sprzęgła.
UwagaAby uniknąć powtarzających się zatrzymań silnika podczas
jazdy z prędkością marszu człowieka, automatyczne zatrzymanie
silnika wykonywane jest dopiero po przekroczeniu prędkości około 10
km/h.
Zatrzymanie pracy silnika sygnalizowane jest przez wyświetlenie na
wyświetlaczu symbolu
rys. 80.
Tryb zatrzymania pracy silnika
Aby ponownie uruchomić silnik, należy nacisnąć pedał sprzęgła.
102
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

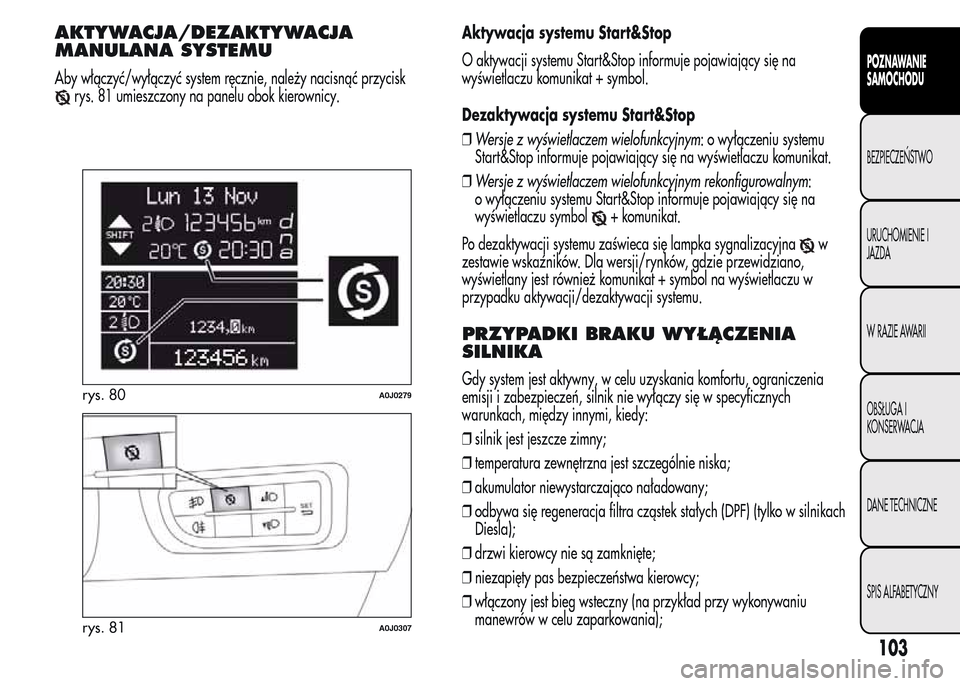

AKTYWACJA/DEZAKTYWACJA
MANULANA SYSTEMU
Aby włączyć/wyłączyć system ręcznie, należy nacisnąć przycisk
rys. 81 umieszczony na panelu obok kierownicy.Aktywacja systemu Start&Stop
O aktywacji systemu Start&Stop informuje pojawiający się na
wyświetlaczu komunikat + symbol.
Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym: o wyłączeniu systemu
Start&Stop informuje pojawiający się na wyświetlaczu komunikat.
❒Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
o wyłączeniu systemu Start&Stop informuje pojawiający się na
wyświetlaczu symbol
+ komunikat.
Po dezaktywacji systemu zaświeca się lampka sygnalizacyjna
w
zestawie wskaźników. Dla wersji/rynków, gdzie przewidziano,
wyświetlany jest również komunikat + symbol na wyświetlaczu w
przypadku aktywacji/dezaktywacji systemu.
PRZYPADKI BRAKU WYŁĄCZENIA
SILNIKA
Gdy system jest aktywny, w celu uzyskania komfortu, ograniczenia
emisji i zabezpieczeń, silnik nie wyłączy się w specyficznych
warunkach, między innymi, kiedy:
❒silnik jest jeszcze zimny;
❒temperatura zewnętrzna jest szczególnie niska;
❒akumulator niewystarczająco naładowany;
❒odbywa się regeneracja filtra cząstek stałych (DPF) (tylko w silnikach
Diesla);
❒drzwi kierowcy nie są zamknięte;
❒niezapięty pas bezpieczeństwa kierowcy;
❒włączony jest bieg wsteczny (na przykład przy wykonywaniu
manewrów w celu zaparkowania);rys. 80A0J0279
rys. 81A0J0307
103
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

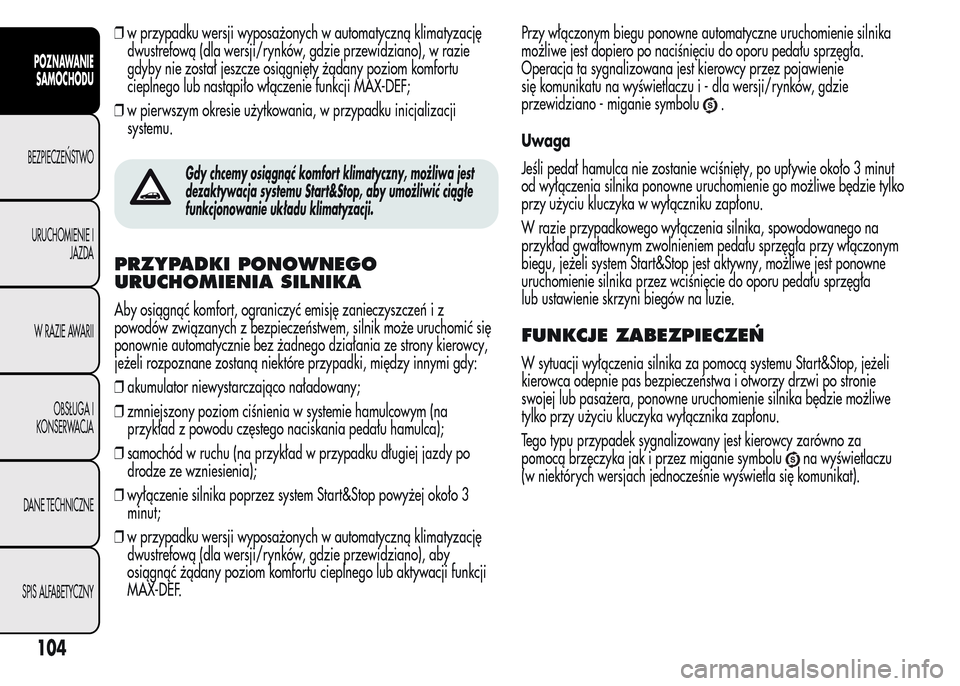

❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), w razie
gdyby nie został jeszcze osiągnięty żądany poziom komfortu
cieplnego lub nastąpiło włączenie funkcji MAX-DEF;
❒w pierwszym okresie użytkowania, w przypadku inicjalizacji
systemu.
Gdy chcemy osiągnąć komfort klimatyczny, możliwa jest
dezaktywacja systemu Start&Stop, aby umożliwić ciągłe
funkcjonowanie układu klimatyzacji.
PRZYPADKI PONOWNEGO
URUCHOMIENIA SILNIKA
Aby osiągnąć komfort, ograniczyć emisję zanieczyszczeń i z
powodów związanych z bezpieczeństwem, silnik może uruchomić się
ponownie automatycznie bez żadnego działania ze strony kierowcy,
jeżeli rozpoznane zostaną niektóre przypadki, między innymi gdy:
❒akumulator niewystarczająco naładowany;
❒zmniejszony poziom ciśnienia w systemie hamulcowym (na
przykład z powodu częstego naciskania pedału hamulca);
❒samochód w ruchu (na przykład w przypadku długiej jazdy po
drodze ze wzniesienia);
❒wyłączenie silnika poprzez system Start&Stop powyżej około 3
minut;
❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), aby
osiągnąć żądany poziom komfortu cieplnego lub aktywacji funkcji
MAX-DEF.Przy włączonym biegu ponowne automatyczne uruchomienie silnika
możliwe jest dopiero po naciśnięciu do oporu pedału sprzęgła.
Operacja ta sygnalizowana jest kierowcy przez pojawienie
się komunikatu na wyświetlaczu i - dla wersji/rynków, gdzie
przewidziano - miganie symbolu
.
Uwaga
Jeśli pedał hamulca nie zostanie wciśnięty, po upływie około 3 minut
od wyłączenia silnika ponowne uruchomienie go możliwe będzie tylko
przy użyciu kluczyka w wyłączniku zapłonu.
W razie przypadkowego wyłączenia silnika, spowodowanego na
przykład gwałtownym zwolnieniem pedału sprzęgła przy włączonym
biegu, jeżeli system Start&Stop jest aktywny, możliwe jest ponowne
uruchomienie silnika przez wciśnięcie do oporu pedału sprzęgła
lub ustawienie skrzyni biegów na luzie.
FUNKCJE ZABEZPIECZEŃ
W sytuacji wyłączenia silnika za pomocą systemu Start&Stop, jeżeli
kierowca odepnie pas bezpieczeństwa i otworzy drzwi po stronie
swojej lub pasażera, ponowne uruchomienie silnika będzie możliwe
tylko przy użyciu kluczyka wyłącznika zapłonu.
Tego typu przypadek sygnalizowany jest kierowcy zarówno za
pomocą brzęczyka jak i przez miganie symbolu
na wyświetlaczu
(w niektórych wersjach jednocześnie wyświetla się komunikat).
104
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

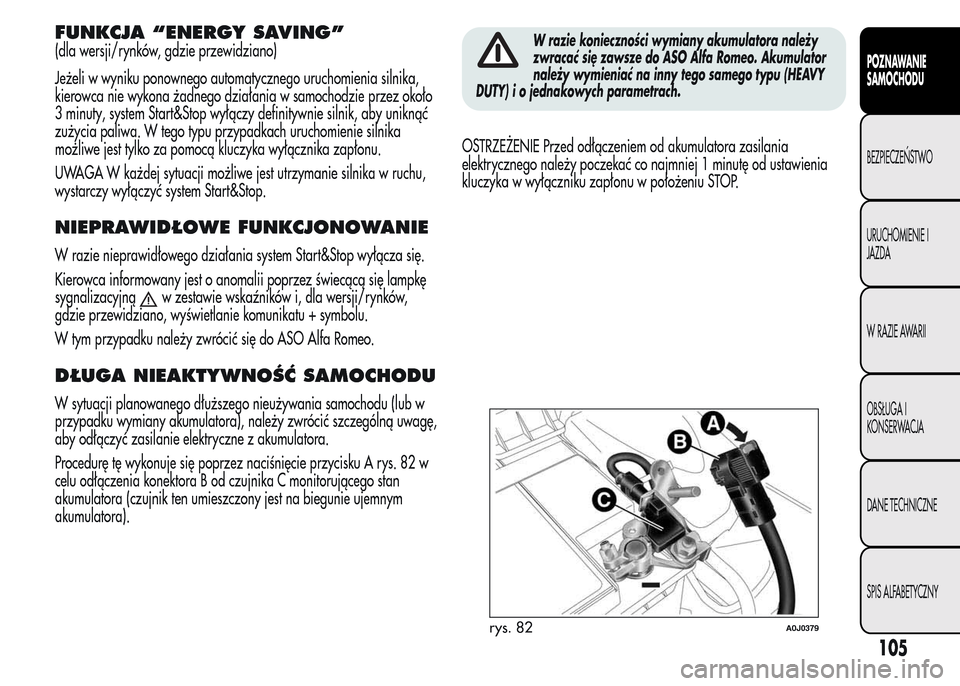

FUNKCJA “ENERGY SAVING”
(dla wersji/rynków, gdzie przewidziano)
Jeżeli w wyniku ponownego automatycznego uruchomienia silnika,
kierowca nie wykona żadnego działania w samochodzie przez około
3 minuty, system Start&Stop wyłączy definitywnie silnik, aby uniknąć
zużycia paliwa. W tego typu przypadkach uruchomienie silnika
możliwe jest tylko za pomocą kluczyka wyłącznika zapłonu.
UWAGA W każdej sytuacji możliwe jest utrzymanie silnika w ruchu,
wystarczy wyłączyć system Start&Stop.
NIEPRAWIDŁOWE FUNKCJONOWANIE
W razie nieprawidłowego działania system Start&Stop wyłącza się.
Kierowca informowany jest o anomalii poprzez świecącą się lampkę
sygnalizacyjną
w zestawie wskaźników i, dla wersji/rynków,
gdzie przewidziano, wyświetlanie komunikatu + symbolu.
W tym przypadku należy zwrócić się do ASO Alfa Romeo.
DŁUGA NIEAKTYWNOŚĆ SAMOCHODU
W sytuacji planowanego dłuższego nieużywania samochodu (lub w
przypadku wymiany akumulatora), należy zwrócić szczególną uwagę,
aby odłączyć zasilanie elektryczne z akumulatora.
Procedurę tę wykonuje się poprzez naciśnięcie przycisku A rys. 82 w
celu odłączenia konektora B od czujnika C monitorującego stan
akumulatora (czujnik ten umieszczony jest na biegunie ujemnym
akumulatora).
W razie konieczności wymiany akumulatora należy
zwracać się zawsze do ASO Alfa Romeo. Akumulator
należy wymieniać na inny tego samego typu (HEAVY
DUTY) i o jednakowych parametrach.
OSTRZEŻENIE Przed odłączeniem od akumulatora zasilania
elektrycznego należy poczekać co najmniej 1 minutę od ustawienia
kluczyka w wyłączniku zapłonu w położeniu STOP.
rys. 82A0J0379
105
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

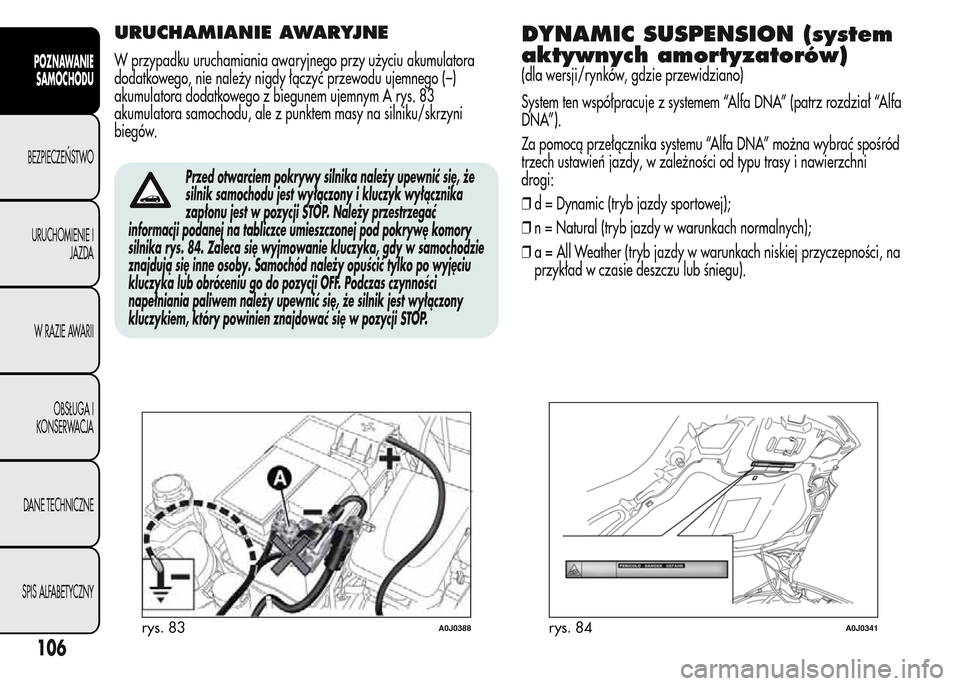

URUCHAMIANIE AWARYJNE
W przypadku uruchamiania awaryjnego przy użyciu akumulatora
dodatkowego, nie należy nigdy łączyć przewodu ujemnego (–)
akumulatora dodatkowego z biegunem ujemnym A rys. 83
akumulatora samochodu, ale z punktem masy na silniku/skrzyni
biegów.
Przed otwarciem pokrywy silnika należy upewnić się, że
silnik samochodu jest wyłączony i kluczyk wyłącznika
zapłonu jest w pozycji STOP. Należy przestrzegać
informacji podanej na tabliczce umieszczonej pod pokrywę komory
silnika rys. 84. Zaleca się wyjmowanie kluczyka, gdy w samochodzie
znajdują się inne osoby. Samochód należy opuścić tylko po wyjęciu
kluczyka lub obróceniu go do pozycji OFF. Podczas czynności
napełniania paliwem należy upewnić się, że silnik jest wyłączony
kluczykiem, który powinien znajdować się w pozycji STOP.
DYNAMIC SUSPENSION (system
aktywnych amortyzatorów)
(dla wersji/rynków, gdzie przewidziano)
System ten współpracuje z systemem “Alfa DNA” (patrz rozdział “Alfa
DNA”).
Za pomocą przełącznika systemu “Alfa DNA” można wybrać spośród
trzech ustawień jazdy, w zależności od typu trasy i nawierzchni
drogi:
❒d = Dynamic (tryb jazdy sportowej);
❒n = Natural (tryb jazdy w warunkach normalnych);
❒a = All Weather (tryb jazdy w warunkach niskiej przyczepności, na
przykład w czasie deszczu lub śniegu).
rys. 83A0J0388rys. 84A0J0341
106
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

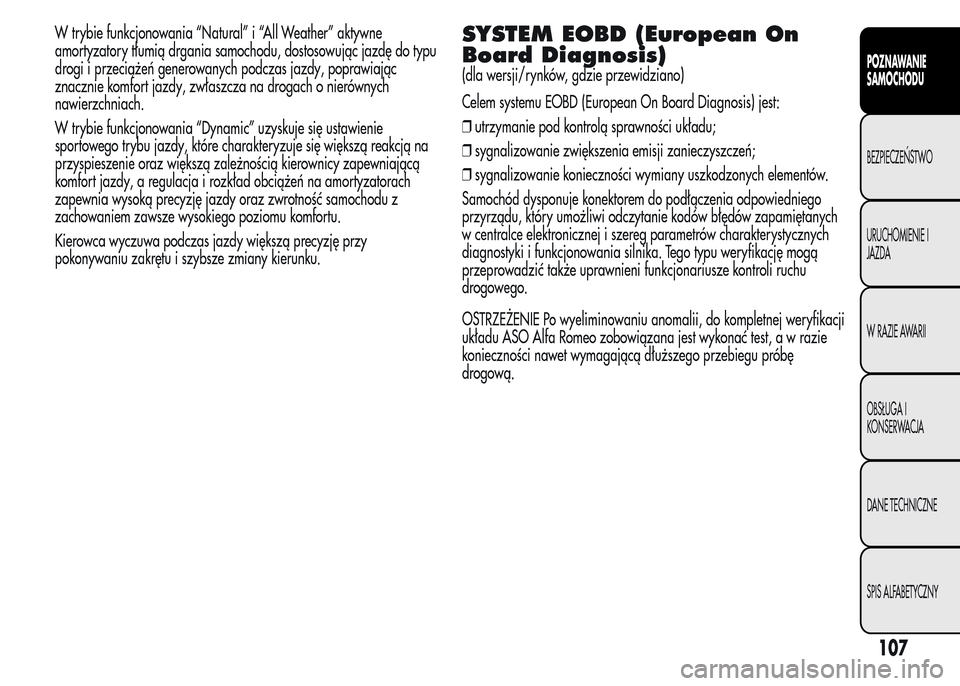

W trybie funkcjonowania “Natural” i “All Weather” aktywne
amortyzatory tłumią drgania samochodu, dostosowując jazdę do typu
drogi i przeciążeń generowanych podczas jazdy, poprawiając
znacznie komfort jazdy, zwłaszcza na drogach o nierównych
nawierzchniach.
W trybie funkcjonowania “Dynamic” uzyskuje się ustawienie
sportowego trybu jazdy, które charakteryzuje się większą reakcją na
przyspieszenie oraz większą zależnością kierownicy zapewniającą
komfort jazdy, a regulacja i rozkład obciążeń na amortyzatorach
zapewnia wysoką precyzję jazdy oraz zwrotność samochodu z
zachowaniem zawsze wysokiego poziomu komfortu.
Kierowca wyczuwa podczas jazdy większą precyzję przy
pokonywaniu zakrętu i szybsze zmiany kierunku.SYSTEM EOBD (European On
Board Diagnosis)
(dla wersji/rynków, gdzie przewidziano)
Celem systemu EOBD (European On Board Diagnosis) jest:
❒utrzymanie pod kontrolą sprawności układu;
❒sygnalizowanie zwiększenia emisji zanieczyszczeń;
❒sygnalizowanie konieczności wymiany uszkodzonych elementów.
Samochód dysponuje konektorem do podłączenia odpowiedniego
przyrządu, który umożliwi odczytanie kodów błędów zapamiętanych
w centralce elektronicznej i szereg parametrów charakterystycznych
diagnostyki i funkcjonowania silnika. Tego typu weryfikację mogą
przeprowadzić także uprawnieni funkcjonariusze kontroli ruchu
drogowego.
OSTRZEŻENIE Po wyeliminowaniu anomalii, do kompletnej weryfikacji
układu ASO Alfa Romeo zobowiązana jest wykonać test,awrazie
konieczności nawet wymagającą dłuższego przebiegu próbę
drogową.
107
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

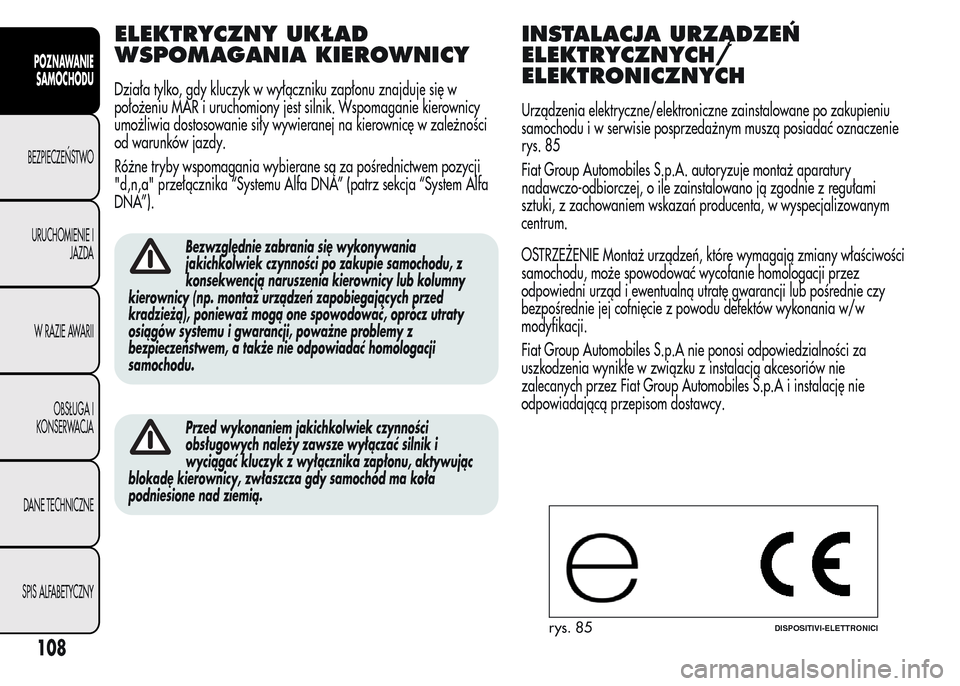

ELEKTRYCZNY UKŁAD
WSPOMAGANIA KIEROWNICY
Działa tylko, gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR i uruchomiony jest silnik. Wspomaganie kierownicy
umożliwia dostosowanie siły wywieranej na kierownicę w zależności
od warunków jazdy.
Różne tryby wspomagania wybierane są za pośrednictwem pozycji
"d,n,a" przełącznika “Systemu Alfa DNA” (patrz sekcja “System Alfa
DNA”).
Bezwzględnie zabrania się wykonywania
jakichkolwiek czynności po zakupie samochodu, z
konsekwencją naruszenia kierownicy lub kolumny
kierownicy (np. montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one spowodować, oprócz utraty
osiągów systemu i gwarancji, poważne problemy z
bezpieczeństwem, a także nie odpowiadać homologacji
samochodu.
Przed wykonaniem jakichkolwiek czynności
obsługowych należy zawsze wyłączać silnik i
wyciągać kluczyk z wyłącznika zapłonu, aktywując
blokadę kierownicy, zwłaszcza gdy samochód ma koła
podniesione nad ziemią.
INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/
ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne zainstalowane po zakupieniu
samochodu i w serwisie posprzedażnym muszą posiadać oznaczenie
rys. 85
Fiat Group Automobiles S.p.A. autoryzuje montaż aparatury
nadawczo-odbiorczej, o ile zainstalowano ją zgodnie z regułami
sztuki, z zachowaniem wskazań producenta, w wyspecjalizowanym
centrum.
OSTRZEŻENIE Montaż urządzeń, które wymagają zmiany właściwości
samochodu, może spowodować wycofanie homologacji przez
odpowiedni urząd i ewentualną utratę gwarancji lub pośrednie czy
bezpośrednie jej cofnięcie z powodu defektów wykonania w/w
modyfikacji.
Fiat Group Automobiles S.p.A nie ponosi odpowiedzialności za
uszkodzenia wynikłe w związku z instalacją akcesoriów nie
zalecanych przez Fiat Group Automobiles S.p.A i instalację nie
odpowiadającą przepisom dostawcy.
rys. 85DISPOSITIVI-ELETTRONICI
108
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
