2015 Alfa Romeo MiTo Instrukcja Obsługi (in Polish)

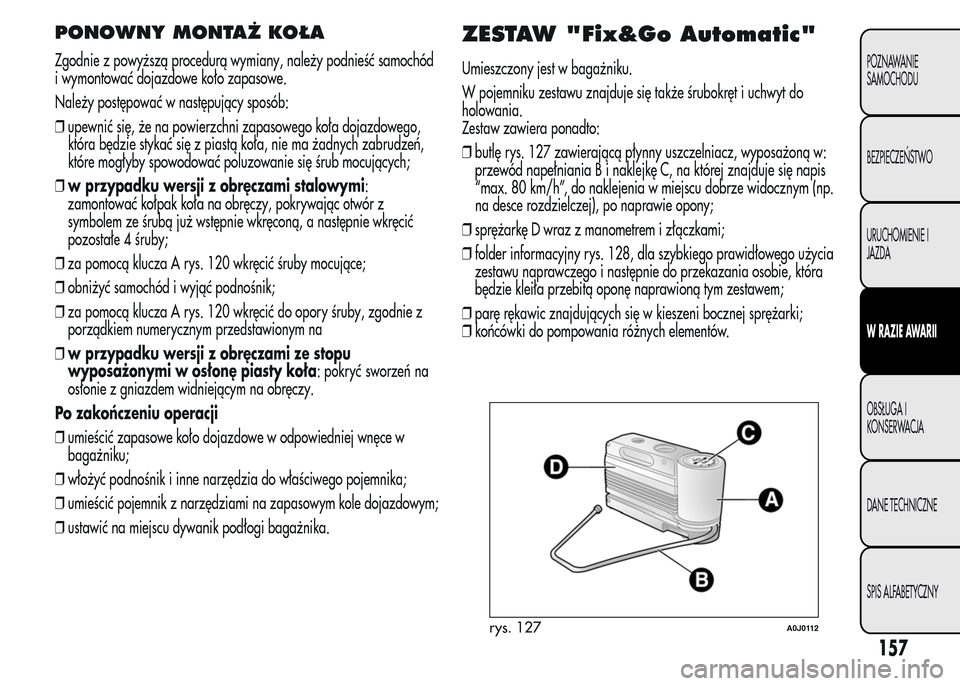

PONOWNY MONTAŻ KOŁA
Zgodnie z powyższą procedurą wymiany, należy podnieść samochód
i wymontować dojazdowe koło zapasowe.
Należy postępować w następujący sposób:
❒upewnić się, że na powierzchni zapasowego koła dojazdowego,
która będzie stykać się z piastą koła, nie ma żadnych zabrudzeń,
które mogłyby spowodować poluzowanie się śrub mocujących;
❒w przypadku wersji z obręczami stalowymi:
zamontować kołpak koła na obręczy, pokrywając otwór z
symbolem ze śrubą już wstępnie wkręconą, a następnie wkręcić
pozostałe 4 śruby;
❒za pomocą klucza A rys. 120 wkręcić śruby mocujące;
❒obniżyć samochód i wyjąć podnośnik;
❒za pomocą klucza A rys. 120 wkręcić do opory śruby, zgodnie z
porządkiem numerycznym przedstawionym na
❒w przypadku wersji z obręczami ze stopu
wyposażonymi w osłonę piasty koła: pokryć sworzeń na
osłonie z gniazdem widniejącym na obręczy.
Po zakończeniu operacji
❒umieścić zapasowe koło dojazdowe w odpowiedniej wnęce w
bagażniku;
❒włożyć podnośnik i inne narzędzia do właściwego pojemnika;
❒umieścić pojemnik z narzędziami na zapasowym kole dojazdowym;
❒ustawić na miejscu dywanik podłogi bagażnika.
ZESTAW "Fix&Go Automatic"
Umieszczony jest w bagażniku.
W pojemniku zestawu znajduje się także śrubokręt i uchwyt do
holowania.
Zestaw zawiera ponadto:
❒butlę rys. 127 zawierającą płynny uszczelniacz, wyposażoną w:
przewód napełniania B i naklejkę C, na której znajduje się napis
“max. 80 km/h”, do naklejenia w miejscu dobrze widocznym (np.
na desce rozdzielczej), po naprawie opony;
❒sprężarkę D wraz z manometrem i złączkami;
❒folder informacyjny rys. 128, dla szybkiego prawidłowego użycia
zestawu naprawczego i następnie do przekazania osobie, która
będzie kleiła przebitą oponę naprawioną tym zestawem;
❒parę rękawic znajdujących się w kieszeni bocznej sprężarki;
❒końcówki do pompowania różnych elementów.
rys. 127A0J0112
157
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

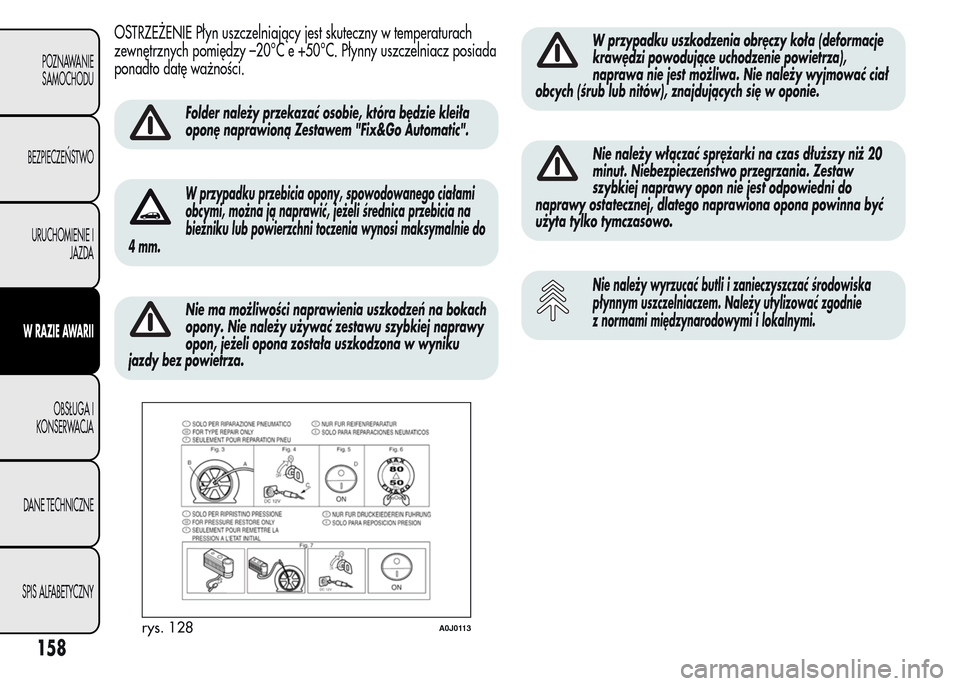

OSTRZEŻENIE Płyn uszczelniający jest skuteczny w temperaturach
zewnętrznych pomiędzy –20°C e +50°C. Płynny uszczelniacz posiada
ponadto datę ważności.
Folder należy przekazać osobie, która będzie kleiła
oponę naprawioną Zestawem "Fix&Go Automatic".
W przypadku przebicia opony, spowodowanego ciałami
obcymi, można ją naprawić, jeżeli średnica przebicia na
bieżniku lub powierzchni toczenia wynosi maksymalnie do
4 mm.
Nie ma możliwości naprawienia uszkodzeń na bokach
opony. Nie należy używać zestawu szybkiej naprawy
opon, jeżeli opona została uszkodzona w wyniku
jazdy bez powietrza.
W przypadku uszkodzenia obręczy koła (deformacje
krawędzi powodujące uchodzenie powietrza),
naprawa nie jest możliwa. Nie należy wyjmować ciał
obcych (śrub lub nitów), znajdujących się w oponie.
Nie należy włączać sprężarki na czas dłuższy niż 20
minut. Niebezpieczeństwo przegrzania. Zestaw
szybkiej naprawy opon nie jest odpowiedni do
naprawy ostatecznej, dlatego naprawiona opona powinna być
użyta tylko tymczasowo.
Nie należy wyrzucać butli i zanieczyszczać środowiska
płynnym uszczelniaczem. Należy utylizować zgodnie
z normami międzynarodowymi i lokalnymi.
rys. 128A0J0113
158
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

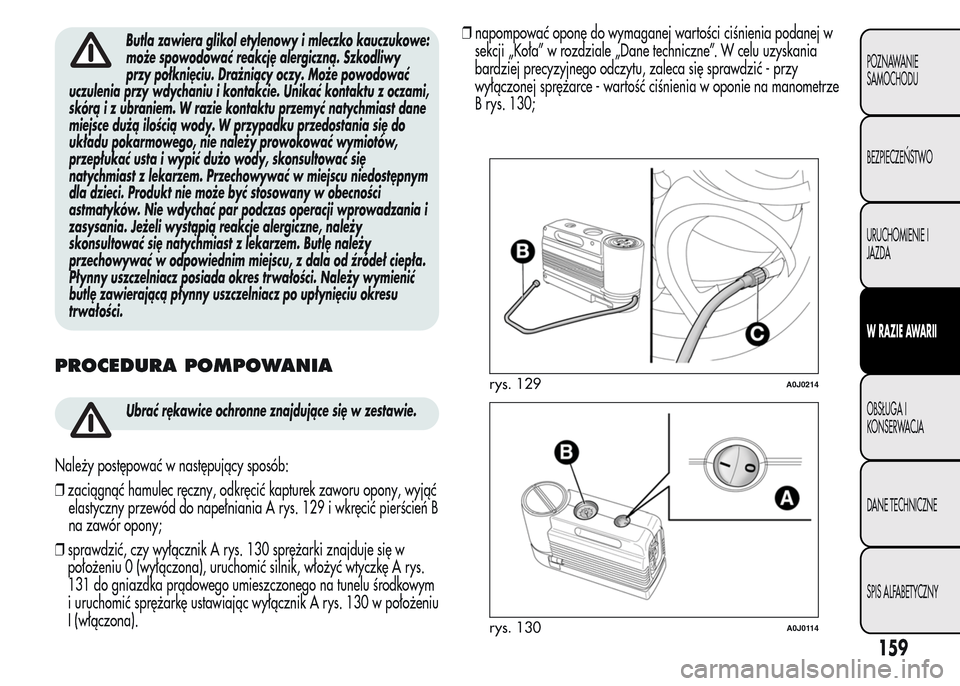

Butla zawiera glikol etylenowy i mleczko kauczukowe:
może spowodować reakcję alergiczną. Szkodliwy
przy połknięciu. Drażniący oczy. Może powodować
uczulenia przy wdychaniu i kontakcie. Unikać kontaktu z oczami,
skórą i z ubraniem. W razie kontaktu przemyć natychmiast dane
miejsce dużą ilością wody. W przypadku przedostania się do
układu pokarmowego, nie należy prowokować wymiotów,
przepłukać usta i wypić dużo wody, skonsultować się
natychmiast z lekarzem. Przechowywać w miejscu niedostępnym
dla dzieci. Produkt nie może być stosowany w obecności
astmatyków. Nie wdychać par podczas operacji wprowadzania i
zasysania. Jeżeli wystąpią reakcje alergiczne, należy
skonsultować się natychmiast z lekarzem. Butlę należy
przechowywać w odpowiednim miejscu, z dala od źródeł ciepła.
Płynny uszczelniacz posiada okres trwałości. Należy wymienić
butlę zawierającą płynny uszczelniacz po upłynięciu okresu
trwałości.
PROCEDURA POMPOWANIA
Ubrać rękawice ochronne znajdujące się w zestawie.
Należy postępować w następujący sposób:
❒zaciągnąć hamulec ręczny, odkręcić kapturek zaworu opony, wyjąć
elastyczny przewód do napełniania A rys. 129 i wkręcić pierścień B
na zawór opony;
❒sprawdzić, czy wyłącznik A rys. 130 sprężarki znajduje się w
położeniu 0 (wyłączona), uruchomić silnik, włożyć wtyczkę A rys.
131 do gniazdka prądowego umieszczonego na tunelu środkowym
i uruchomić sprężarkę ustawiając wyłącznik A rys. 130 w położeniu
I (włączona).❒napompować oponę do wymaganej wartości ciśnienia podanej w
sekcji „Koła” w rozdziale „Dane techniczne”. W celu uzyskania
bardziej precyzyjnego odczytu, zaleca się sprawdzić - przy
wyłączonej sprężarce - wartość ciśnienia w oponie na manometrze
B rys. 130;
rys. 129A0J0214
rys. 130A0J0114
159
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

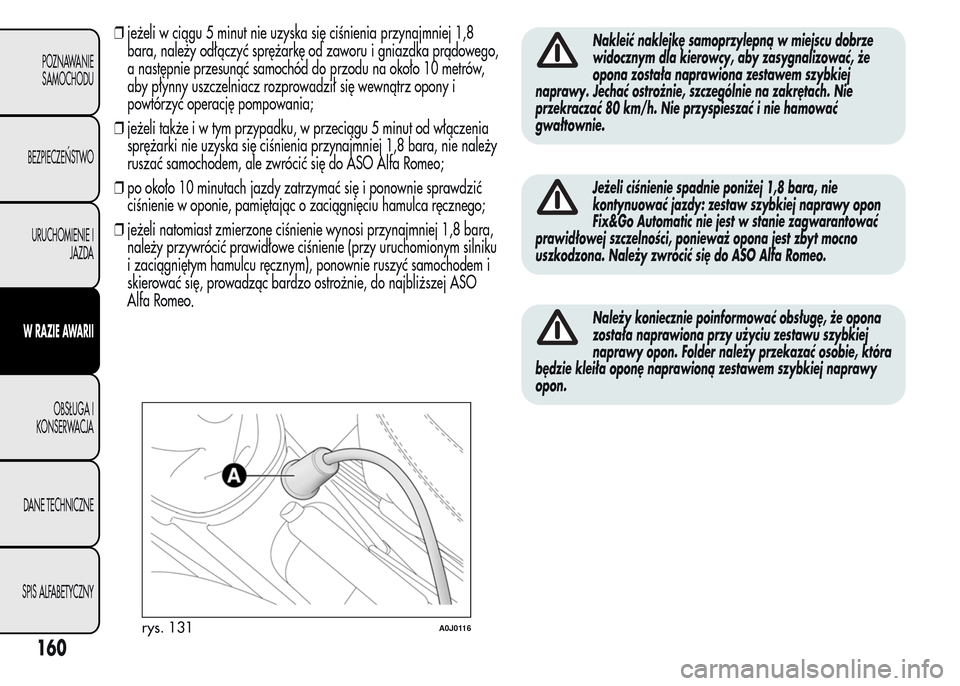

❒jeżeli w ciągu 5 minut nie uzyska się ciśnienia przynajmniej 1,8
bara, należy odłączyć sprężarkę od zaworu i gniazdka prądowego,
a następnie przesunąć samochód do przodu na około 10 metrów,
aby płynny uszczelniacz rozprowadził się wewnątrz opony i
powtórzyć operację pompowania;
❒jeżeli takżeiwtymprzypadku,wprzeciągu 5 minut od włączenia
sprężarki nie uzyska się ciśnienia przynajmniej 1,8 bara, nie należy
ruszać samochodem, ale zwrócić się do ASO Alfa Romeo;
❒po około 10 minutach jazdy zatrzymać się i ponownie sprawdzić
ciśnienie w oponie, pamiętając o zaciągnięciu hamulca ręcznego;
❒jeżeli natomiast zmierzone ciśnienie wynosi przynajmniej 1,8 bara,
należy przywrócić prawidłowe ciśnienie (przy uruchomionym silniku
i zaciągniętym hamulcu ręcznym), ponownie ruszyć samochodem i
skierować się, prowadząc bardzo ostrożnie, do najbliższej ASO
Alfa Romeo.Nakleić naklejkę samoprzylepną w miejscu dobrze
widocznym dla kierowcy, aby zasygnalizować, że
opona została naprawiona zestawem szybkiej
naprawy. Jechać ostrożnie, szczególnie na zakrętach. Nie
przekraczać 80 km/h. Nie przyspieszać i nie hamować
gwałtownie.
Jeżeli ciśnienie spadnie poniżej 1,8 bara, nie
kontynuować jazdy: zestaw szybkiej naprawy opon
Fix&Go Automatic nie jest w stanie zagwarantować
prawidłowej szczelności, ponieważ opona jest zbyt mocno
uszkodzona. Należy zwrócić się do ASO Alfa Romeo.
Należy koniecznie poinformować obsługę, że opona
została naprawiona przy użyciu zestawu szybkiej
naprawy opon. Folder należy przekazać osobie, która
będzie kleiła oponę naprawioną zestawem szybkiej naprawy
opon.
rys. 131A0J0116
160
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

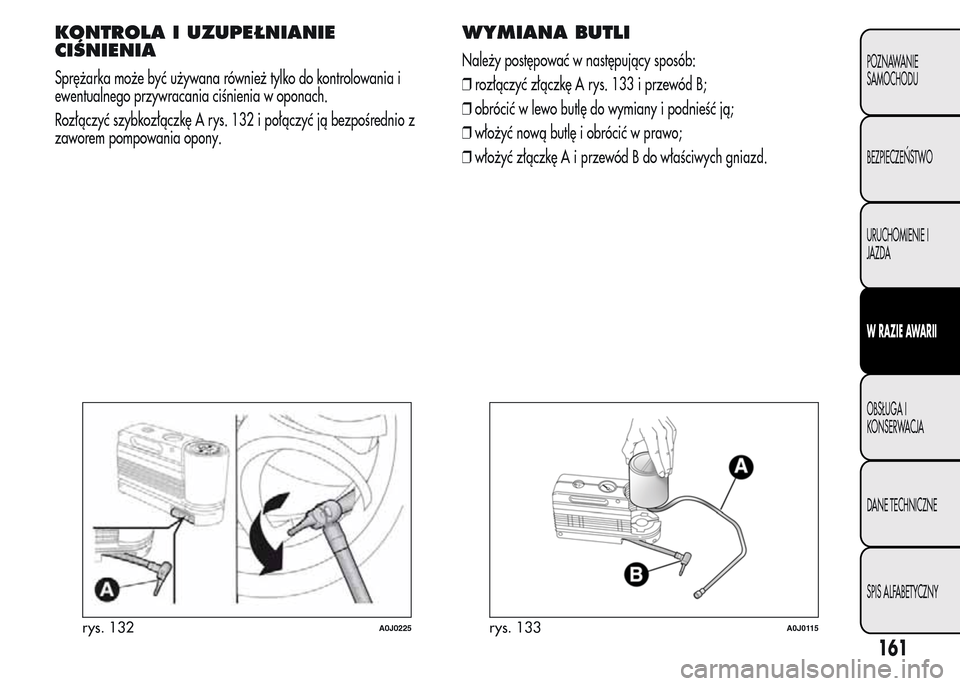

KONTROLA I UZUPEŁNIANIE
CIŚNIENIA
Sprężarka może być używana również tylko do kontrolowania i
ewentualnego przywracania ciśnienia w oponach.
Rozłączyć szybkozłączkę A rys. 132 i połączyć ją bezpośrednio z
zaworem pompowania opony.
WYMIANA BUTLI
Należy postępować w następujący sposób:
❒rozłączyć złączkę A rys. 133 i przewód B;
❒obrócić w lewo butlę do wymiany i podnieść ją;
❒włożyć nową butlę i obrócić w prawo;
❒włożyćzłączkęAiprzewód B do właściwych gniazd.
rys. 132A0J0225rys. 133A0J0115
161
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

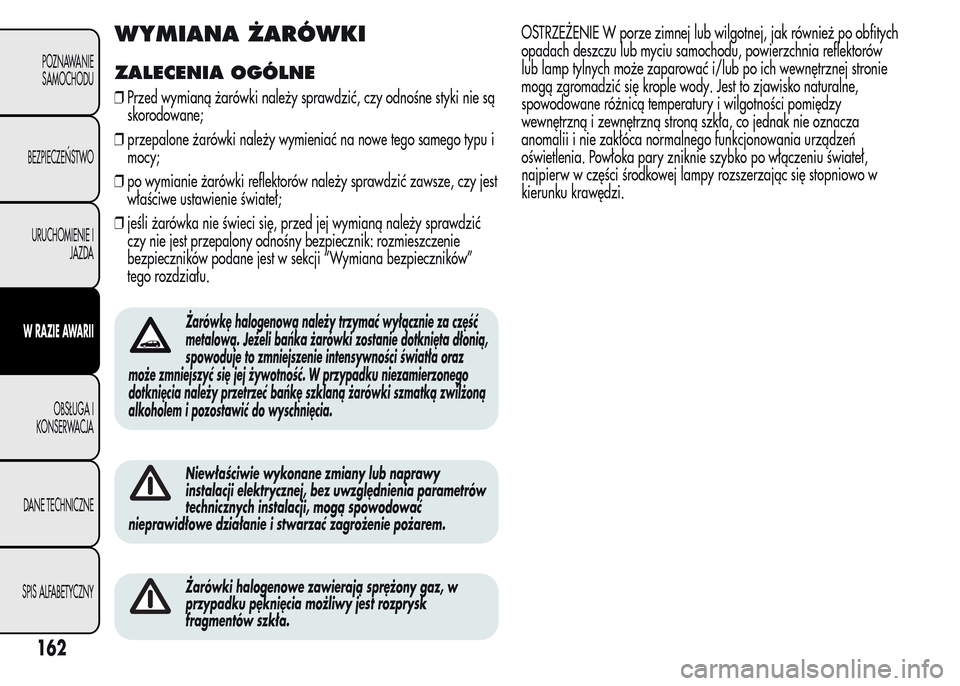

WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Przed wymianą żarówki należy sprawdzić, czy odnośne styki nie są
skorodowane;
❒przepalone żarówki należy wymieniać na nowe tego samego typu i
mocy;
❒po wymianie żarówki reflektorów należy sprawdzić zawsze, czy jest
właściwe ustawienie świateł;
❒jeśli żarówka nie świeci się, przed jej wymianą należy sprawdzić
czy nie jest przepalony odnośny bezpiecznik: rozmieszczenie
bezpieczników podane jest w sekcji “Wymiana bezpieczników”
tego rozdziału.
Żarówkę halogenową należy trzymać wyłącznie za część
metalową. Jeżeli bańka żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności światła oraz
może zmniejszyć się jej żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną żarówki szmatką zwilżoną
alkoholem i pozostawić do wyschnięcia.
Niewłaściwie wykonane zmiany lub naprawy
instalacji elektrycznej, bez uwzględnienia parametrów
technicznych instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać zagrożenie pożarem.
Żarówki halogenowe zawierają sprężony gaz, w
przypadku pęknięcia możliwy jest rozprysk
fragmentów szkła.
OSTRZEŻENIE W porze zimnej lub wilgotnej, jak również po obfitych
opadach deszczu lub myciu samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub po ich wewnętrznej stronie
mogą zgromadzić się krople wody. Jest to zjawisko naturalne,
spowodowane różnicą temperatury i wilgotności pomiędzy
wewnętrzną i zewnętrzną stroną szkła, co jednak nie oznacza
anomalii i nie zakłóca normalnego funkcjonowania urządzeń
oświetlenia. Powłoka pary zniknie szybko po włączeniu świateł,
najpierw w części środkowej lampy rozszerzając się stopniowo w
kierunku krawędzi.
162
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki:
Żarówki w całości szklane:(typ A) mocowane są na wcisk. Aby
wyjąć żarówkę, należy ją pociągnąć.
Żarówki ze złączem bagnetowym:(typ B) w celu wyciągnięcia ich
z odnośnej oprawy, należy lekko nacisnąć i obrócić w lewą stronę,
następnie pociągnąć.
Żarówki cylindryczne:(typ C) w celu wyjęcia tego typu żarówki,
należy odłączyć ją od odnośnych styków.
Żarówki halogenowe:(typ D) w celu wyjęcia żarówki, należy
odłączyć z odnośnego gniazda sprężynę blokującą.
Żarówki halogenowe:(typ E) w celu wyjęcia żarówki, należy
odłączyć z odnośnego gniazda sprężynę blokującą.
163
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Żarówki Typ Moc Patrz rysunek
Pozycyjne przednie/Światła do jazdy dziennej W21/5W 5/21W A
Światła pozycyjne tylne LED – –
Światła mijania H7 55W D
Światła drogowe H7 55W D
Kierunkowskazy przednie moduł 24W 24W B
Kierunkowskazy tylne P21W 21W B
Kierunkowskazy boczne WY5W 5W A
Stop LED – –
3. światło stop LED – –
Oświetlenie tablicy rejestracyjnej W5W 5W A
Przednie światła przeciwmgłowe H1 55W E
Tylne światła przeciwmgłowe P21W 21W B
Światło cofania P21W 21W B
Przednia lampa sufitowa C10W 10W C
Lampa oświetlenia bagażnika W5W 5W A
Lampa oświetlenia schowka C5W 5W C
Lampa w drzwiach W5W 5W A
