2015 Abarth 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Ό,τι μπορεί να είναι χρήσιμο για να
κατανοήσετε το πως δημιουργήθηκε
και πως λειτουργεί το αυτοκίνητό
σας βρίσκεται σε αυτό το κεφάλαιο και
παρουσιάζεται με στοιχεία, πίνακες
και σχήματα. Για τον λάτρη, τον τεχνικό
αλλά και για όποιον θέλει απλώς να
μάθει με κάθε λεπτομέρεια το
αυτοκίνητό του.ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ ...............182
ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ
ΑΜΑΞΩΜΑΤΟΣ ...............................184
ΚΙΝΗΤΗΡΑΣ ....................................185
ΤΡΟΦΟΔΟΣΙΑ.................................186
ΜΕΤΑΔΟΣΗ ....................................187
ΦΡΕΝΑ ...........................................188
ΑΝΑΡΤΗΣΕΙΣ ..................................189
ΤΙΜΟΝΙ ...........................................190
ΤΡΟΧΟΙ ...........................................191
ΔΙΑΣΤΑΣΕΙΣ ....................................195
ΕΠΙΔΟΣΕΙΣ .....................................196
ΒΑΡΗ ..............................................197
ΑΝΕΦΟΔΙΑΣΜΟΙ .............................198
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ......................199
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ ..............202
ΕΚΠΟΜΠΕΣ CO2 ...........................203
ΔΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗ ΜΕΤΑΧΕΙΡΙΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΕΧΡΙ ΤΟ
ΤΕΛΟΣ ΤΟΥ ΚΥΚΛΟΥ ΤΗΣ ΖΩΗΣ
ΤΟΥ ................................................204
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
ΡΑΔΙΟΣΥΧΝΟΤΗΤΑΣ: ΚΡΑΤΙΚΕΣ
ΕΓΚΡΙΣΕΙΣ ΤΥΠΟΥ ..........................205
ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ ΣΕ
ΠΕΡΙΠΤΩΣΗ ΠΟΥ ...........................206
181

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ
Τα στοιχεία αναγνώρισης που έχουν
τυπωθεί και αναφέρονται στις ετικέτες
είναι τα παρακάτω:
❒Συγκεντρωτικό πινακιδάκι στοιχείων
αναγνώρισης.
❒Μαρκάρισμα πλαισίου.
❒Ετικέτα αναγνώρισης χρώματος
αμαξώματος.
❒Μαρκάρισμα του κινητήρα.
ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΕΤΙΚΕΤΑ ΤΩΝ
ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗΣ
Εφαρμόζεται στην αριστερή πλευρά
του πίσω πατώματος μέσα στο χώρο
των αποσκευών και αναφέρει τα
παρακάτω στοιχεία εικ. 134:
BΑριθμός έγκρισης τύπου.
CΚωδικός αναγνώρισης τύπου του
αυτοκινήτου.
DΑύξων αριθμός κατασκευής πλαισίου.
EΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτου με πλήρες φορτίο.
FΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτου με πλήρες φορτίο και
ρυμούλκα.
GΜέγιστο επιτρεπόμενο βάρος επάνω
στον πρώτο άξονα (μπροστά).
HMέγιστο επιτρεπόμενο βάρος επάνω
στο δεύτερο άξονα (πίσω).
IΤύπος κινητήρα.
LΚωδικός έκδοσης αμαξώματος.
MΑριθμός για ανταλλακτικά.ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ
Εφαρμόζεται στη δεξιά πλευρά του
πίσω πατώματος μέσα στο χώρο των
αποσκευών και αναφέρει τα παρακάτω
στοιχεία εικ. 135:
❒τύπος αυτοκινήτου
❒αύξοντα αριθμό κατασκευής
πλαισίου.
134AB0A0116135AB0A0118
182
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στο μπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμό που έχει δοθεί από το
εργοστάσιο.
183
ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΧΡΩΜΑΤΟΣ ΑΜΑΞΩΜΑΤΟΣ
Τοποθετείται επάνω στην εξωτερική
κολόνα της πόρτας του πορτμπαγκάζ
(στην αριστερή πλευρά) του χώρου των
αποσκευών και αναφέρει τα παρακάτω
στοιχεία εικ. 136:
AΚατασκευαστής χρώματος.
BΟνομασία χρώματος.
CΚωδικός Fiat του χρώματος.
DΚωδικός του χρώματος για
επιδιορθώσεις ή βάψιμο.
136AB0A0117

ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ
Εκδόσεις Κωδικός κινητήρα Εκδόσεις αμαξώματος
1.4 TB BZ ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
184
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ 1.4 TB BZ ABARTH
Κωδικός τύπου312A1000
ΚύκλοςOtto
Αριθμός και θέση κυλίνδρων 4 σε σειρά
Διάμετρος και διαδρομή εμβόλων (χιλ) 72 x 84
Συνολικός κυβισμός (cm
3) 1368
Σχέση συμπίεσης9,8:1
Μέγιστη ισχύς (CEE) (kW ) 99
Μέγιστη ισχύς (CEE) (CV) 135
στροφές που αντιστοιχούν (στροφές/λεπτό) 5500
Μέγιστη ροπή (CEE) (Nm) 180 (*) / 206 (**)
στροφές που αντιστοιχούν (στροφές/λεπτό) 2000
ΜπουζίNGK IKR9F8
Καύσιμο Αμόλυβδη βενζίνη 95 R.O.N.
(*) NORMAL
(**) SPORT
185

ΤΡΟΦΟΔΟΣΙΑ
Έκδοση 1.4 TB BZ ABARTH
ΤροφοδοσίαΗλεκτρονικός ψεκασμός Multipoint με διαδοχικό χρονισμό, με
υπερσυμπιεστή με σταθερή γεωμετρία
147)
ΠΡΟΣΟΧΗ
147) Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποίες
υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης φωτιάς.
186
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

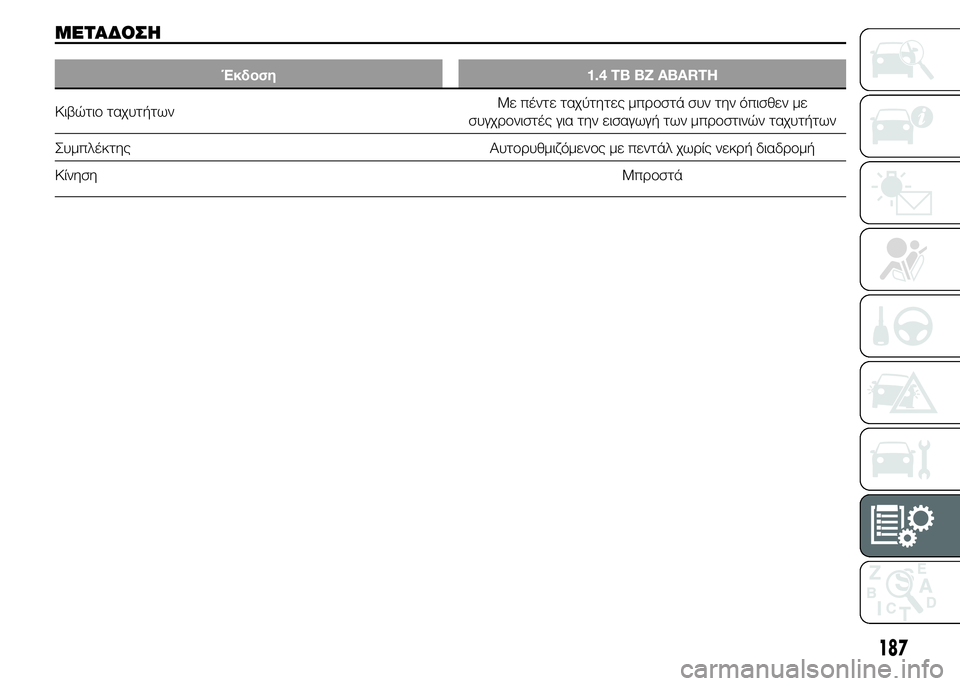

ΜΕΤΑΔΟΣΗ
Έκδοση 1.4 TB BZ ABARTH
Κιβώτιο ταχυτήτωνΜε πέντε ταχύτητες μπροστά συν την όπισθεν με
συγχρονιστές για την εισαγωγή των μπροστινών ταχυτήτων
Συμπλέκτης Αυτορυθμιζόμενος με πεντάλ χωρίς νεκρή διαδρομή
ΚίνησηΜπροστά
187

ΦΡΕΝΑ
Έκδοση 1.4 TB BZ ABARTH
Φρέναεμπρός πίσω
αυτοαεριζόμενα με δίσκο με γεμάτο δίσκο
Χειρόφρενο κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
ΣHMEIΩΣH Νερό, πάγος και αλάτι επάνω στους δρόμους μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
188
