Замена лампы
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
ЗАМЕНА ЛАМПЫ
Тип C
Галогенная лампа:
снимите пружинную
защелку с патрона. Тип A
Цельностеклянная лампа:
осторожно извлеките ее выводы
из гнезд, поскольку они вставлены
под значительным усилием.

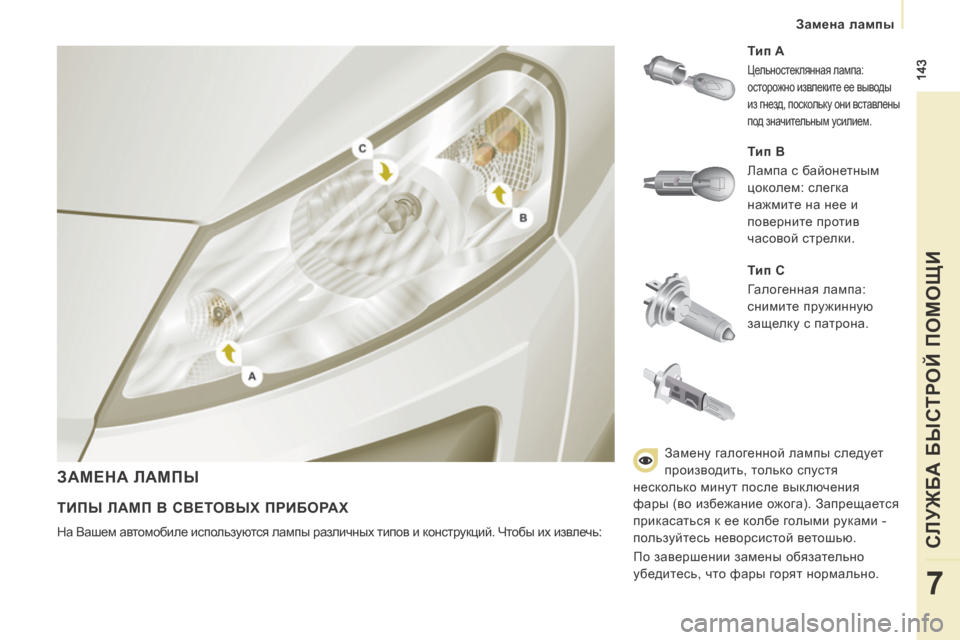

ТИПЫ ЛАМП В СВЕТОВЫХ ПРИБОРАХ
На Вашем автомобиле используются лампы различных типов и конструкций. Чтобы их извлечь: Тип B

Лампа с байонетным
цоколем: слегка
нажмите на нее и
поверните против
часовой стрелки.
Замену галогенной лампы следует
производить, только спустя
несколько минут после выключения
фары (во избежание ожога). Запрещается
прикасаться к ее колбе голыми руками -
пользуйтесь неворсистой ветошью.
По завершении замены обязательно
убедитесь, что фары горят нормально.

144
Замена лампы
3. Указатели поворотов
Тип B , PY21W - 21W (с желтой колбой)
- Поверните держатель лампы на четверть оборота против часовой
стрелки.
- Извлеките сгоревшую лампу из патрона, слегка нажав на нее
и повернув ее против часовой
стрелки.
- Замените лампу.
- Убедитесь в плотной установке
кожуха по всему периметру, чтобы

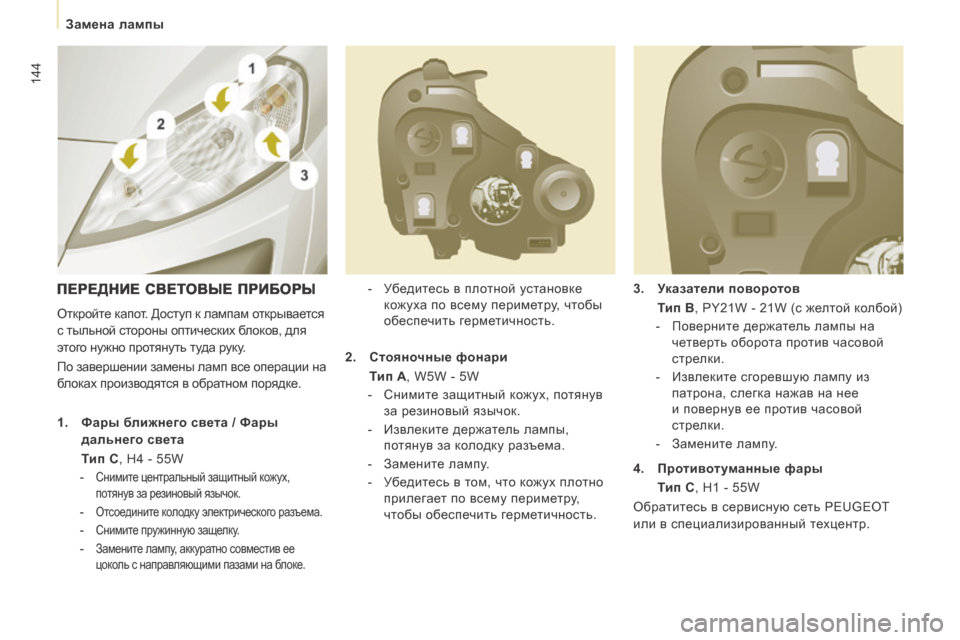

обеспечить герметичность. ПЕРЕДНИЕ СВЕТОВЫЕ ПРИБОРЫ
Откройте капот. Доступ к лампам открывается
с тыльной стороны оптических блоков, для
этого нужно протянуть туда руку.
По завершении замены ламп все операции на
блоках производятся в обратном порядке.
1. Фары ближнего света / Фары
дальнего света
Тип C , H4 - 55W
-
Снимите центральный защитный кожух,
потянув за резиновый язычок.
- Отсоедините колодку электрического разъема.

- Снимите пружинную защелку.
- Замените лампу, аккуратно совместив ее цоколь с направляющими пазами на блоке.
2. Стояночные фонари
Тип A , W5W - 5W
- Снимите защитный кожух, потянув за резиновый язычок.
- Извлеките держатель лампы, потянув за колодку разъема.
- Замените лампу.
- Убедитесь в том, что кожух плотно прилегает по всему периметру,
чтобы обеспечить герметичность. 4. Противотуманные фары

Тип C , H1 - 55W
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.

145
Замена лампы
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7

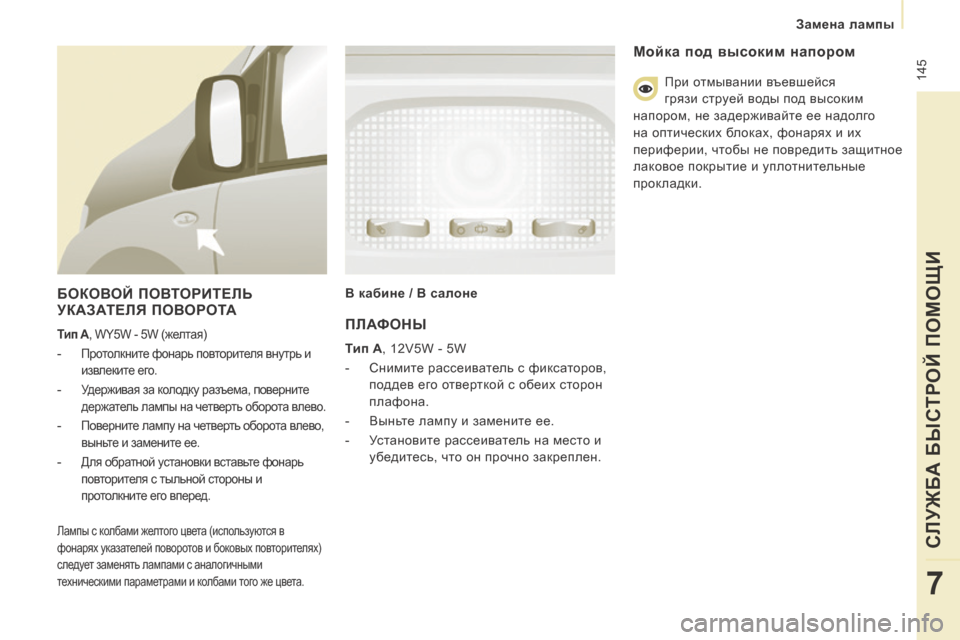

БОКОВОЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА
Тип A , WY5W - 5W (желтая)
- Протолкните фонарь повторителя внутрь и
извлеките его.
- Удерживая за колодку разъема, поверните держатель лампы на четверть оборота влево.
- Поверните лампу на четверть оборота влево, выньте и замените ее.
- Для обратной установки вставьте фонарь повторителя с тыльной стороны и
протолкните его вперед.
В кабине / В салоне
Лампы с колбами желтого цвета (используются в
фонарях указателей поворотов и боковых повторителях)
следует заменять лампами с аналогичными
техническими параметрами и колбами того же цвета.
ПЛАФОНЫ
Тип A , 12V5W - 5W
- Снимите рассеиватель с фиксаторов,
поддев его отверткой с обеих сторон
плафона.
- Выньте лампу и замените ее.
- Установите рассеиватель на место и убедитесь, что он прочно закреплен.
Мойка под высоким напором
При отмывании въевшейся
грязи струей воды под высоким
напором, не задерживайте ее надолго
на оптических блоках, фонарях и их
периферии, чтобы не повредить защитное
лаковое покрытие и уплотнительные
прокладки.

146
Замена лампы

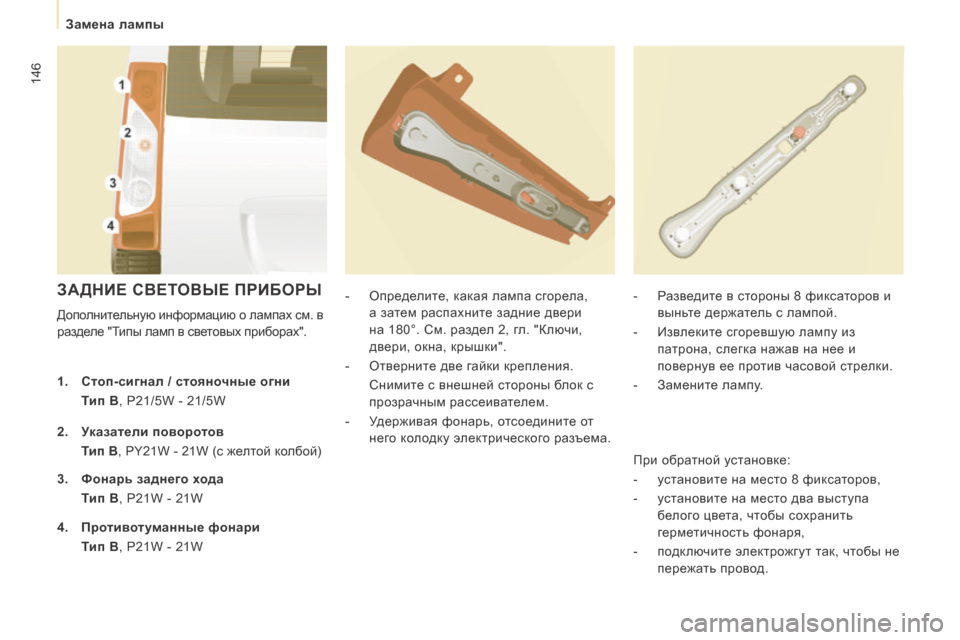

ЗАДНИЕ СВЕТОВЫЕ ПРИБОРЫ
Дополнительную информацию о лампах см. в
разделе "Типы ламп в световых приборах". - Определите, какая лампа сгорела,
а затем распахните задние двери
на 180°. См. раздел 2, гл. "Ключи,
двери, окна, крышки".
- Отверните две гайки крепления.
Снимите с внешней стороны блок с прозрачным рассеивателем.
- Удерживая фонарь, отсоедините от него колодку электрического разъема. - Разведите в стороны 8 фиксаторов и
выньте держатель с лампой.
- Извлеките сгоревшую лампу из патрона, слегка нажав на нее и
повернув ее против часовой стрелки.
- Замените лампу.
1. Стоп-сигнал / стояночные огни

Тип B , P21/5W - 21/5W
2. Указатели поворотов
Тип B , PY21W - 21W (с желтой колбой)
3. Фонарь заднего хода
Тип B , P21W - 21W
4. Противотуманные фонари
Тип B , P21W - 21W При обратной установке:
- установите на место 8 фиксаторов,
- установите на место два выступа
белого цвета, чтобы сохранить
герметичность фонаря,
- подключите электрожгут так, чтобы не пережать провод.

147
Замена лампы
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7

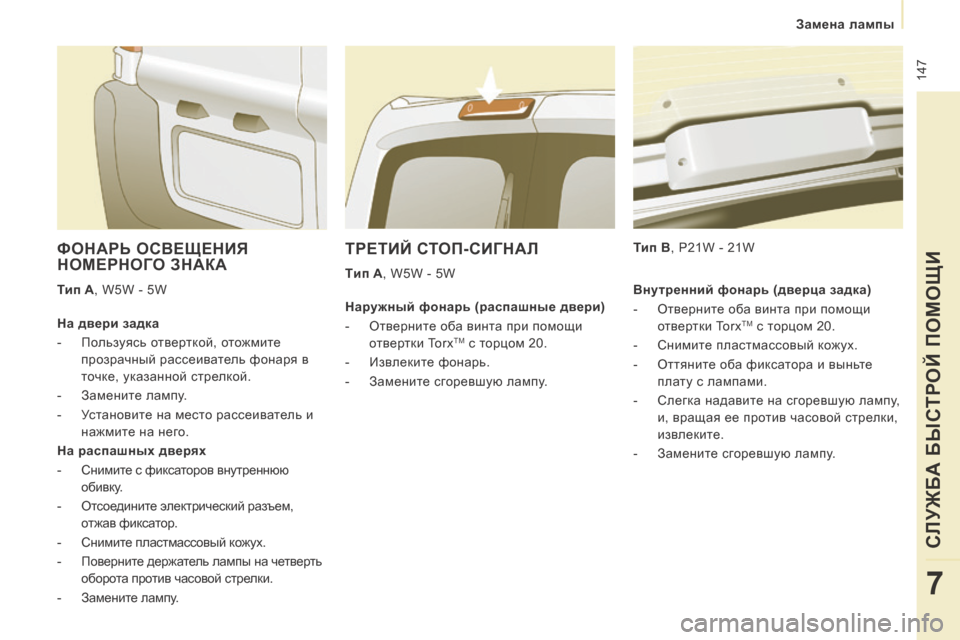

ТРЕТИЙ СТОП-СИГНАЛ
Tип A , W5W - 5W Тип B , P21W - 21W
ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА
Тип A , W5W - 5W
На двери задка
- Пользуясь отверткой, отожмите
прозрачный рассеиватель фонаря в
точке, указанной стрелкой.
- Замените лампу.
- Установите на место рассеиватель и нажмите на него.
На распашных дверях
- Снимите с фиксаторов внутреннюю обивку.
- Отсоедините электрический разъем, отжав фиксатор.
- Снимите пластмассовый кожух.
- Поверните держатель лампы на четверть оборота против часовой стрелки.
- Замените лампу. Наружный фонарь (распашные двери)
- Отверните оба винта при помощи
отвертки Torx
TM с торцом 20.
- Извлеките фонарь.
- Замените сгоревшую лампу. Внутренний фонарь (дверца задка)
- Отверните оба винта при помощи
отвертки Torx
TM с торцом 20.
- Снимите пластмассовый кожух.
- Оттяните оба фиксатора и выньте плату с лампами.
- Слегка надавите на сгоревшую лампу, и, вращая ее против часовой стрелки,
извлеките.
- Замените сгоревшую лампу.

148
Замена электрического предохранителя

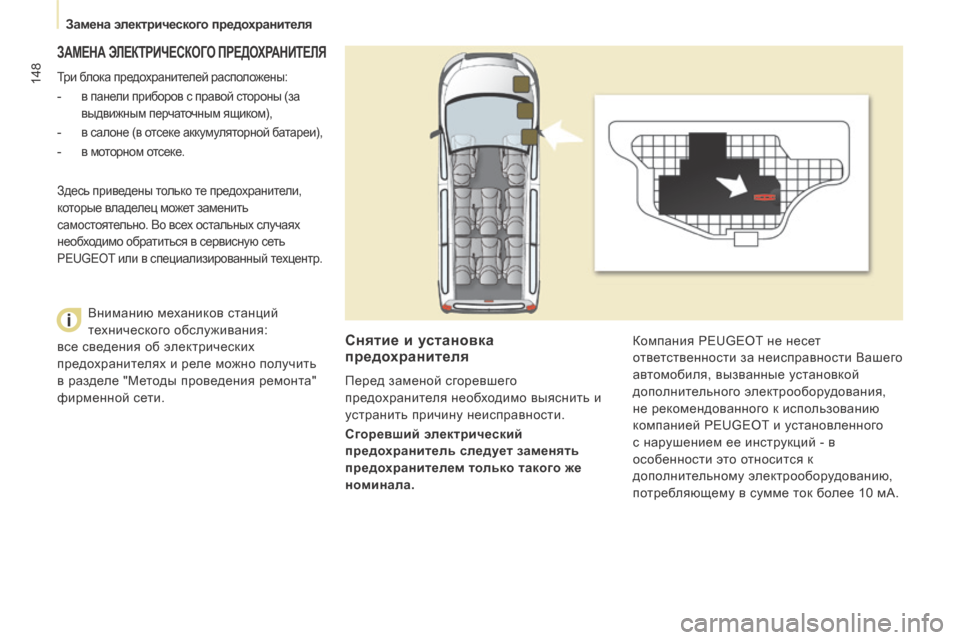

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ
Три блока предохранителей расположены:
- в панели приборов с правой стороны (за выдвижным перчаточным ящиком),
- в салоне (в отсеке аккумуляторной батареи),
- в моторном отсеке.
Снятие и установка предохранителя
Перед заменой сгоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
Сгоревший электрический
предохранитель следует заменять
предохранителем только такого же
номинала. Компания PEUGEOT не несет
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования,
не рекомендованного к использованию
компанией PEUGEOT и установленного
с нарушением ее инструкций - в
особенности это относится к
дополнительному электрооборудованию,
потребляющему в сумме ток более 10 мА.
Здесь приведены только те предохранители,
которые владелец может заменить
самостоятельно. Во всех остальных случаях
необходимо обратиться в сервисную сеть
PEUGEOT или в специализированный техцентр.
Вниманию механиков станций
технического обслуживания:
все сведения об электрических
предохранителях и реле можно получить
в разделе "Методы проведения ремонта"
фирменной сети.

149
Замена электрического предохранителя
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7

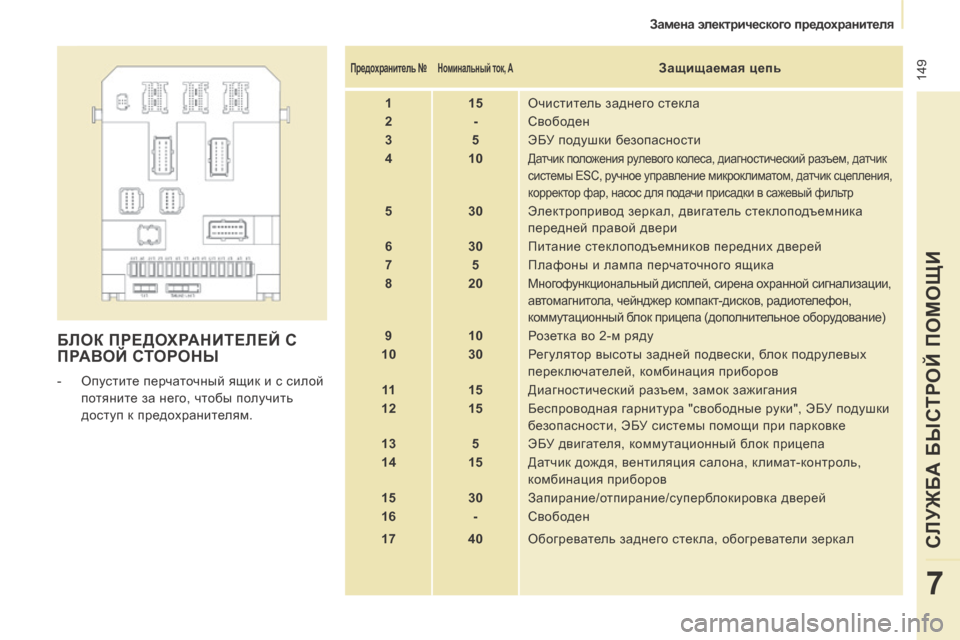

БЛОК ПРЕДОХРАНИТЕЛЕЙ С ПРАВОЙ СТОРОНЫ БЛОК ПРЕДОХРАНИТЕЛЕЙ С ПРАВОЙ СТОРОНЫ БЛОК ПРЕДОХРАНИТЕЛЕЙ С
- Опустите перчаточный ящик и с силой потяните за него, чтобы получить
доступ к предохранителям.
Предохранитель № Номинальный ток, A Защищаемая цепь
1 15 Очиститель заднего стекла
2 - Свободен
3 5 ЭБУ подушки безопасности
4 10
Датчик положения рулевого колеса, диагностический разъем, датчик
системы ESC, ручное управление микроклиматом, датчик сцепления,
корректор фар, насос для подачи присадки в сажевый фильтр
5 30 Электропривод зеркал, двигатель стеклоподъемника
передней правой двери
6 30 Питание стеклоподъемников передних дверей
7 5 Плафоны и лампа перчаточного ящика
8 20
Многофункциональный дисплей, сирена охранной сигнализации,
автомагнитола, чейнджер компакт-дисков, радиотелефон,
коммутационный блок прицепа (дополнительное оборудование)
9 10 Розетка во 2-м ряду
10 30 Регулятор высоты задней подвески, блок подрулевых
переключателей, комбинация приборов
11 15 Диагностический разъем, замок зажигания
12 15 Беспроводная гарнитура "свободные руки", ЭБУ подушки
безопасности, ЭБУ системы помощи при парковке
13 5 ЭБУ двигателя, коммутационный блок прицепа
14 15 Датчик дождя, вентиляция салона, климат-контроль,
комбинация приборов
15 30 Запирание/отпирание/суперблокировка дверей
16 - Свободен
17 40 Обогреватель заднего стекла, обогреватели зеркал

150
Замена электрического предохранителя

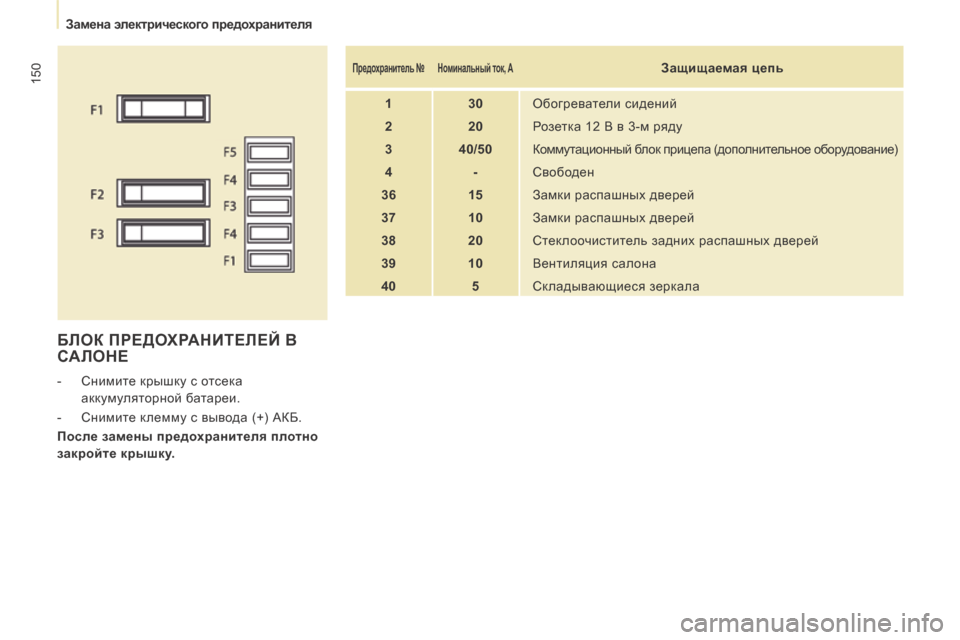

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ
- Снимите крышку с отсека аккумуляторной батареи.
- Снимите клемму с вывода (+) АКБ.
После замены предохранителя плотно
закройте крышку.
Предохранитель № Номинальный ток, A Защищаемая цепь
1 30 Обогреватели сидений
2 20 Розетка 12 В в 3-м ряду
3 40/50 Коммутационный блок прицепа (дополнительное оборудование)
4 - Свободен
36 15 Замки распашных дверей
37 10 Замки распашных дверей
38 20 Стеклоочиститель задних распашных дверей
39 10 Вентиляция салона
40 5 Складывающиеся зеркала
