2014 Peugeot Expert Tepee Инструкция по эксплуатации (in Russian)

151
Замена электрического предохранителя
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7

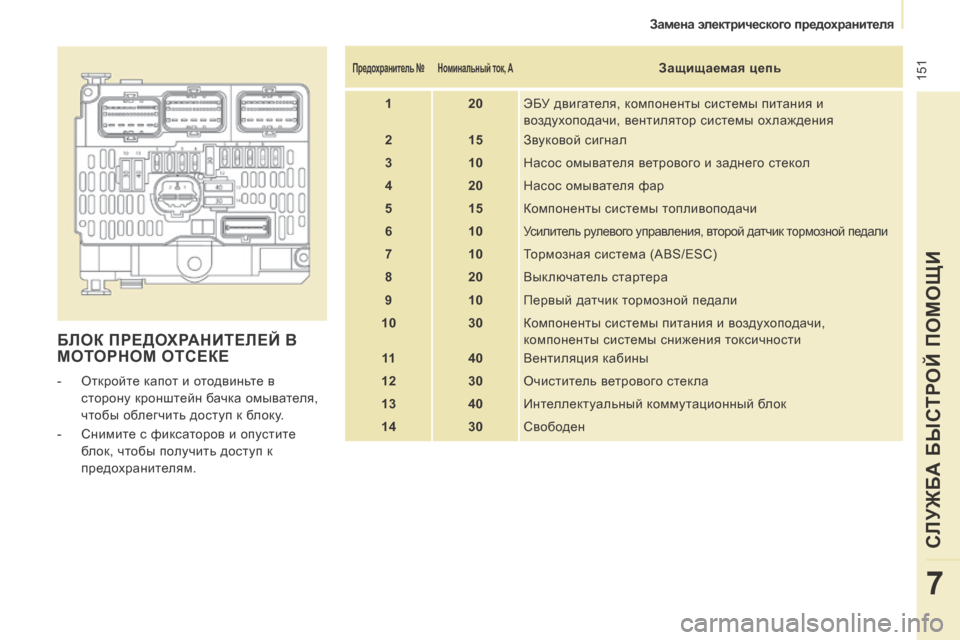

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
- Откройте капот и отодвиньте в сторону кронштейн бачка омывателя,
чтобы облегчить доступ к блоку.
- Снимите с фиксаторов и опустите блок, чтобы получить доступ к
предохранителям.
Предохранитель № Номинальный ток, A Защищаемая цепь
1 20 ЭБУ двигателя, компоненты системы питания и
воздухоподачи, вентилятор системы охлаждения
2 15 Звуковой сигнал
3 10 Насос омывателя ветрового и заднего стекол
4 20 Насос омывателя фар
5 15 Компоненты системы топливоподачи
6 10
Усилитель рулевого управления, второй датчик тормозной педали
7 10 Тормозная система (ABS/ESC)
8 20 Выключатель стартера
9 10 Первый датчик тормозной педали
10 30 Компоненты системы питания и воздухоподачи,
компоненты системы снижения токсичности
11 40 Вентиляция кабины
12 30 Очиститель ветрового стекла
13 40 Интеллектуальный коммутационный блок
14 30 Свободен

152

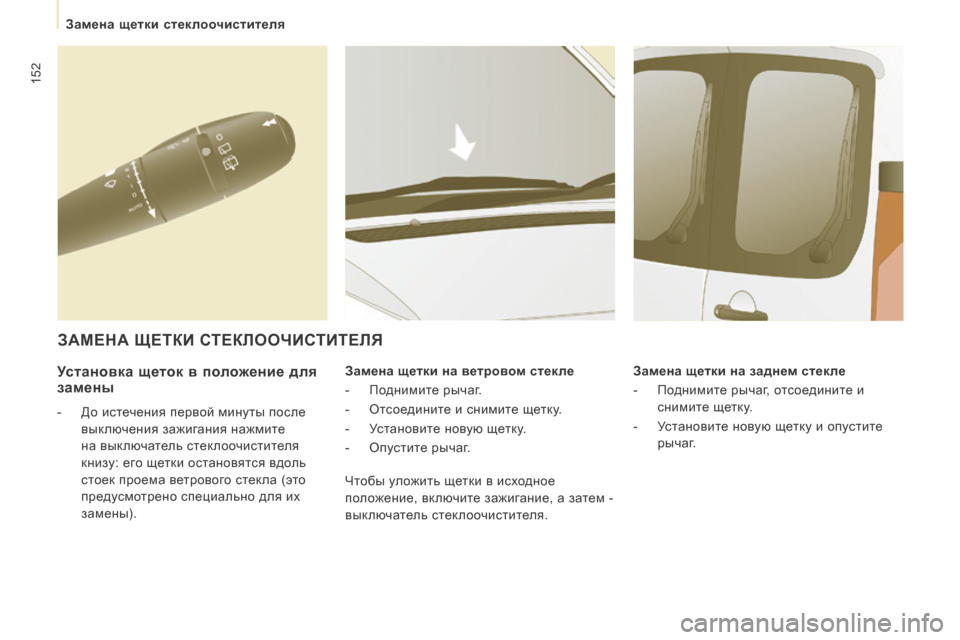

Замена щетки стеклоочистителя
Установка щеток в положение для замены
- До истечения первой минуты после выключения зажигания нажмите
на выключатель стеклоочистителя
книзу: его щетки остановятся вдоль
стоек проема ветрового стекла (это
предусмотрено специально для их
замены). Замена щетки на ветровом стекле
- Поднимите рычаг.
- Отсоедините и снимите щетку.
- Установите новую щетку.
- Опустите рычаг.
Замена щетки на заднем стекле
- Поднимите рычаг, отсоедините и
снимите щетку.
- Установите новую щетку и опустите рычаг.
ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Чтобы уложить щетки в исходное
положение, включите зажигание, а затем -
выключатель стеклоочистителя.

153
Буксировка Вашего автомобиля
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Буксировка без вывешивания (с опорой на все колеса)
Для буксировки автомобиля с опорой на все колеса следует
использовать буксирную штангу для жесткой сцепки.
Буксировка за переднюю часть автомобиля
- откройте крышку гнезда, нажав на ее нижнюю часть,
- вверните съемную буксирную петлю до упора.
КАК БУКСИРОВАТЬ СВОЙ АВТОМОБИЛЬ
Буксировка с вывешиванием (с опорой на два колеса)
Вывешивать автомобиль желательно при
помощи подъемного средства, на которое
поднятые колеса могут опираться.
Буксировка за заднюю часть автомобиля
- откройте крышку гнезда, поддев ее за верхнюю часть при помощи монеты
или плоского конца буксирной петли,
- вверните съемную буксирную петлю до упора.
Автомобили с механической коробкой передач (дизельные)
На автомобилях с механической
коробкой передач необходимо перевести
рычаг переключения передач в
нейтральное положение. Несоблюдение
этого требования может вывести из
строя элементы тормозной системы,
обеспечивающие притормаживание
автомобиля в момент пуска двигателя.

154
Буксировка Вашего автомобиля
Общие рекомендации
Соблюдайте действующие в Вашей стране
правила.
Убедитесь, что масса буксирующего
автомобиля больше массы буксируемого.
Водитель должен оставаться за рулем
буксируемого автомобиля и иметь
действующее водительское удостоверение.
Для буксировки автомобиля используйте
только сертифицированную жесткую
штангу; тросы, канаты и лямки
категорически запрещены.
Буксирующий автомобиль должен
начинать движение плавно.
При буксировке с остановленным
двигателем усилители тормозной системы
и рулевого управления не работают.
Необходимо вызвать специалиста с
эвакуатором в следующих случаях:
-
автомобиль вышел из строя на автостраде
или скоростной автомагистрали,

- эвакуируется полноприводный автомобиль,
- не включается нейтральная передача, рулевая колонка не снимается
с блокировки, не отпускается
стояночный тормоз,
- требуется эвакуация автомобиля с опорой только на два колеса,
- нет в наличии сертифицированной буксирной штанги и др.

155

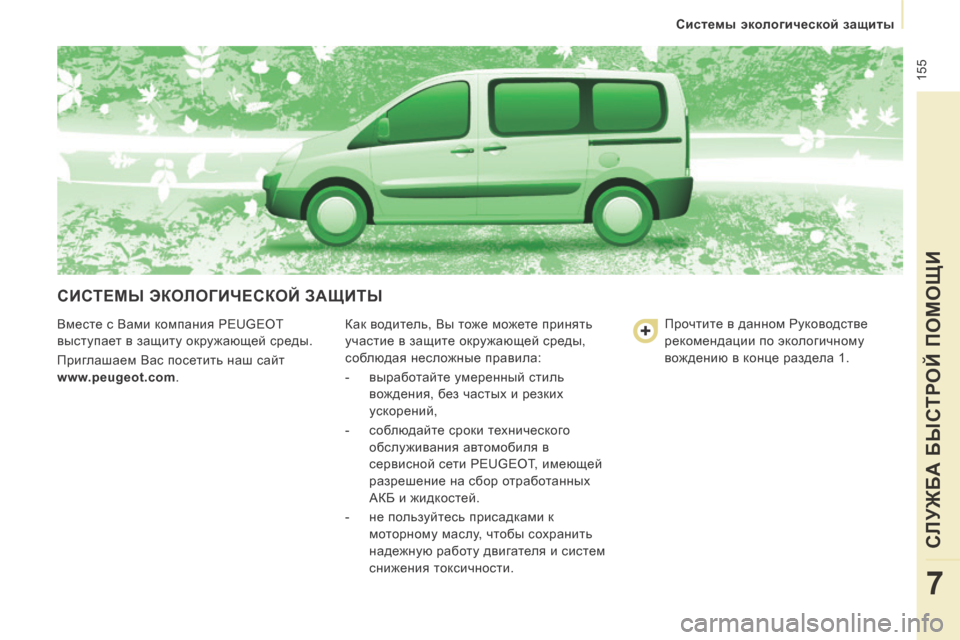

Системы экологической защиты
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
СИСТЕМЫ ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ
Вместе с Вами компания PEUGEOT
выступает в защиту окружающей среды.
Приглашаем Вас посетить наш сайт
www.peugeot.com . Как водитель, Вы тоже можете принять
участие в защите окружающей среды,
соблюдая несложные правила:
- выработайте умеренный стиль
вождения, без частых и резких
ускорений,
- соблюдайте сроки технического обслуживания автомобиля в
сервисной сети PEUGEOT, имеющей
разрешение на сбор отработанных
АКБ и жидкостей.
- не пользуйтесь присадками к моторному маслу, чтобы сохранить
надежную работу двигателя и систем
снижения токсичности. Прочтите в данном Руководстве
рекомендации по экологичному
вождению в конце раздела 1.

156

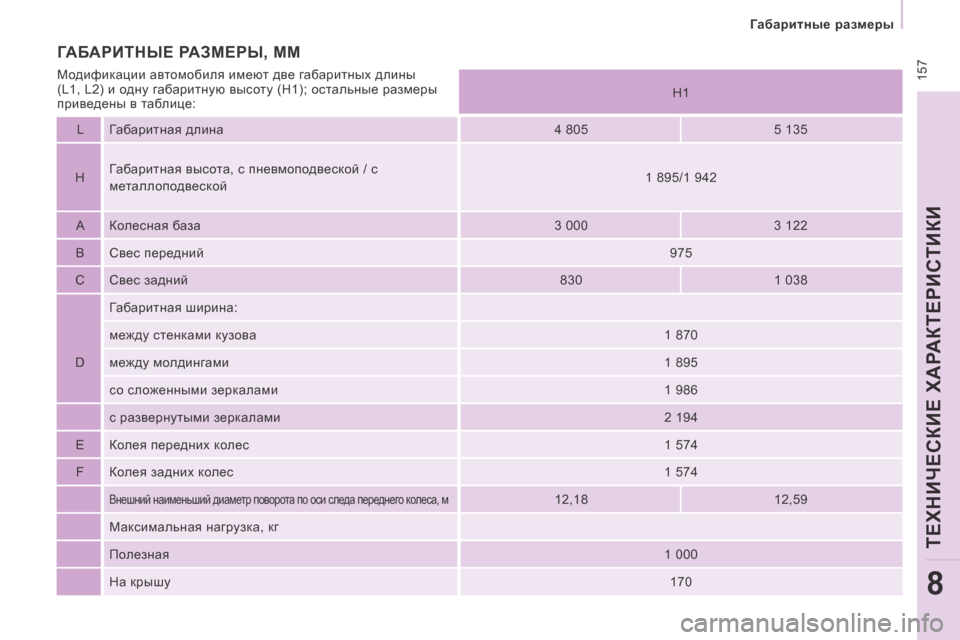

Габаритные размеры

157
Габаритные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8
H 1
L Габаритная длина 4 805 5 135
H Габаритная высота, с пневмоподвеской / с
металлоподвеской
1 895/1 942
A Колесная база 3 000 3 122
B Свес передний 9 7 5
C Свес задний 8 3 0 1 038
Габаритная ширина:
между стенками кузова 1 870
D между молдингами 1 895
со сложенными зеркалами 1 986
с развернутыми зеркалами 2 194
E Колея передних колес 1 574
F Колея задних колес 1 574

Внешний наименьший диаметр поворота по оси следа переднего колеса, м 12,18 12,59
Максимальная нагрузка, кг
Полезная 1 000
На крышу 1 7 0
ГАБАРИТНЫЕ РАЗМЕРЫ, ММ
Модификации автомобиля имеют две габаритных длины
(L1, L2) и одну габаритную высоту (H1); остальные размеры
приведены в таблице:

158
Габаритные размеры

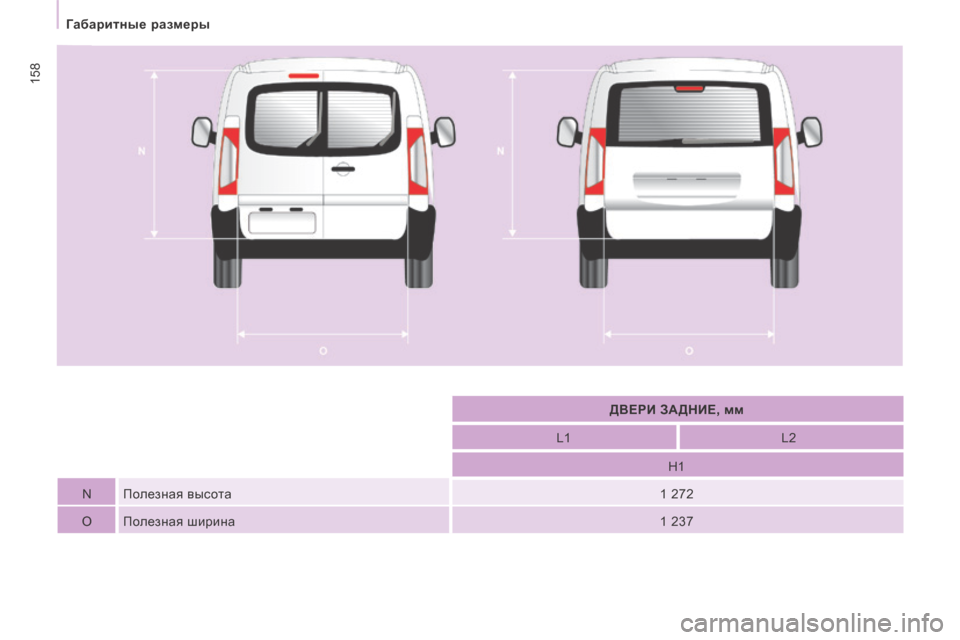

ДВЕРИ ЗАДНИЕ, мм
L 1 L 2

H 1
N Полезная высота 1 272
O Полезная ширина 1 237
