2014 Peugeot Expert Tepee Инструкция по эксплуатации (in Russian)

119
Буксировка прицепа
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
5
За дополнительной информацией о
буксируемых массах обращайтесь к документам,
регламентированным в административном порядке
(ПТС и др.) или см. раздел 8, тема "Массы".

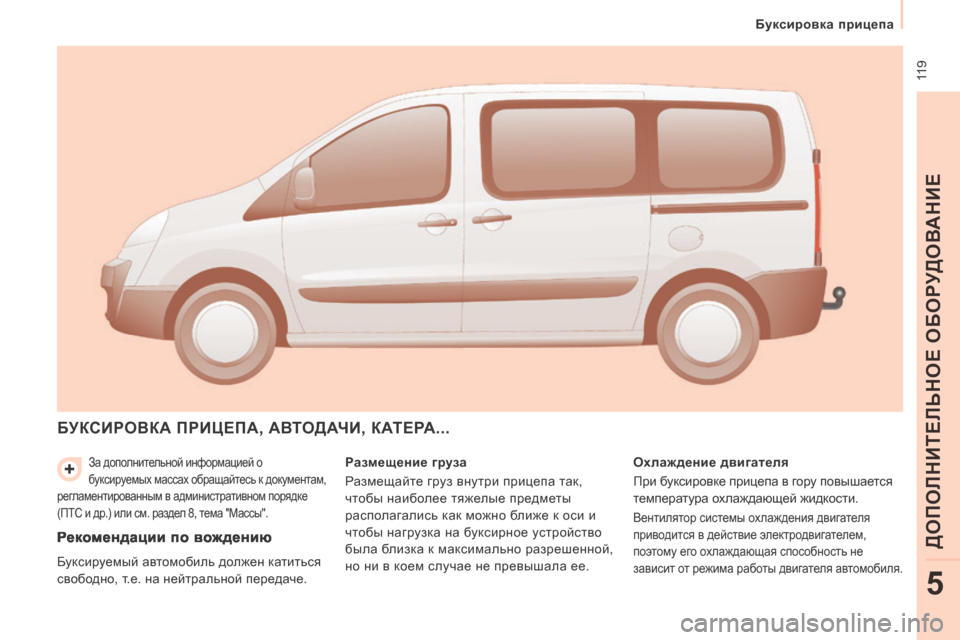

БУКСИРОВКА ПРИЦЕПА, АВТОДАЧИ, КАТЕРА...
Размещение груза
Размещайте груз внутри прицепа так,
чтобы наиболее тяжелые предметы
располагались как можно ближе к оси и
чтобы нагрузка на буксирное устройство
была близка к максимально разрешенной,
но ни в коем случае не превышала ее. Охлаждение двигателя

При буксировке прицепа в гору повышается
температура охлаждающей жидкости.
Вентилятор системы охлаждения двигателя
приводится в действие электродвигателем,
поэтому его охлаждающая способность не
зависит от режима работы двигателя автомобиля.
Рекомендации по вождению
Буксируемый автомобиль должен катиться
свободно, т.е. на нейтральной передаче.

120
Буксировка прицепа
В связи с этим, для понижения температуры двигателя
используйте повышенные передачи, позволяющие
уменьшать частоту вращения коленчатого вала и
снижать скорость движения автомобиля.
В любом случае внимательно следите за
температурой охлаждающей жидкости. Шины

Проверьте давление воздуха в
шинах автомобиля (см. раздел 8, тема
"Идентификационные данные") и прицепа
и доведите его до рекомендованных
значений.
Тягово-сцепное устройство
Мы рекомендуем устанавливать
тягово-сцепные устройства и жгуты
электропроводки прицепа только
оригинального производства компании
PEUGEOT, которые были испытаны на
прочность и сертифицированы еще на
стадии разработки Вашего автомобиля,
а также доверять их установку только
специалистам сервисной сети PEUGEOT.
При установке тягово-сцепного устройства
на стороне, т.е. не в сервисном
центре PEUGEOT, необходимо строго
придерживаться расположенных
сзади заводских точек для монтажа
электрооборудования и следовать
предписаниям изготовителя автомобиля.
Исходя из этих рекомендаций, обращаем
Ваше внимание на риск, связанный с
монтажом тягово-сцепных устройств
или компонентов электрооборудования,
не имеющих одобрения компании
PEUGEOT. Их установка на автомобиль
может вывести из строя его электронную
систему. Перед тем, как их установить,
проконсультируйтесь у изготовителя
автомобиля.
В случае загорания сигнализатора
опасного повышения температуры
охлаждающей жидкости остановитесь
и выключите зажигание, как только
это позволят условия движения.
Рекомендации
При эксплуатации в особо тяжелых
условиях (например, при буксировке
прицепа, с которым полная масса
автопоезда близка к предельно
допустимой, в жару, на затяжном
подъеме) в двигателе срабатывает
автоматическое устройство компенсации
потерь мощности.
См. раздел 6, тема "Уровни". Тормоза
При буксировке прицепа тормозной путь увеличивается.
Двигайтесь с умеренной скоростью, своевременно
переходите на низшие передачи и плавно тормозите.
Боковой ветер
При буксировке прицепа чувствительность
к боковому ветру увеличивается. Водите
автомобиль плавно, с умеренной скоростью.
ABS/ESC
Системы ABS и ESC действуют только
на автомобиль, а к прицепу они не
относятся.
Парковка задним ходом
Бортовая система предупреждения при
заезде на стоянку задним ходом не
работает, если автомобиль буксирует
прицеп.

121
Системы и оборудование
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
5
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Монтаж радиопередающей аппаратуры
Собираясь установить на своем автомобиле
дополнительное радиопередающее устройство с
вынесенной наружу антенной, обратитесь сначала
за консультацией в сервисную сеть PEUGEOT.
В сети PEUGEOT Вас проинформируют
о требованиях, предъявляемых к
характеристикам радиопередатчиков
(частотный диапазон, максимальная выходная
мощность, установка и расположение
антенны, особенности монтажа и установки),
которыми можно оборудовать автомобиль
в соответствии с Директивой Комиссии
ЕС по электромагнитной совместимости
электротехнических систем автомобилей
(2004/104/CE).
Данные изделия предназначены для улучшения комфорта
в автомобиле, а также для досуга и ухода за машиной:
Декоративные элементы (кроме версии
с двигателем 163 л.с.), передние
брызговики, задние брызговики,
дефлекторы, подножка...
Автомагнитолы, гарнитура беспроводной связи
"свободные руки", громкоговорители, CD-
чейнджер, навигационная система, ...
Любое приобретаемое на рынке оборудование
для аудиосистемы и системы телематики
должно отвечать техническим требованиям,
установленным для него в соответствии с
возможностями бортовых систем автомобилей
в базовой комплектации с тем, чтобы
обеспечивалась их совместимость.
Комплект не мешающих подушкам
безопасности чехлов для передних сидений,
скамья, резиновые коврики, ковровое
покрытие, коврик багажного отсека, брусья для
перевозки багажа на крыше, боковые шторы,
цепи противоскольжения.
Чтобы ничто не мешало свободному
перемещению педалей:
- правильно уложите и закрепите коврик на фиксаторах,
- никогда не кладите под ноги уложенные один на другой коврики. Жидкость для омывателя стекол,
запасные плавкие предохранители, щетки
стеклоочистителя, средства для мойки и ухода
за кузовом и салоном, запасные лампы, ...
Установка любого электрооборудования
или дополнительного электроприбора,
не имеющего артикула в каталоге
сертифицированной продукции PEUGEOT,
может вывести из строя электронную
систему Вашего автомобиля. Будем
признательны, если Вы примете во внимание
эту информацию и рекомендуем обратиться
к нашему официальному дилеру, чтобы
ознакомиться со всей номенклатурой изделий
и дополнительного оборудования, имеющих
артикул фирмы.
Законодательством отдельных стран, куда
поставляется автомобиль, предписано
обязательное наличие на его борту яркого
жилета безопасности, знака аварийной
остановки и комплекта запасных ламп.
По поводу устранения любых неисправностей
на своем автомобиле, обращайтесь в
специализированные техцентры, имеющие
техническую информацию, компетенцию и
необходимое оборудование - то, что компания
"Автомобили PEUGEOT" способна предложить Вам.
Система охранной сигнализации, нанесение меток на
стекла гравированием, медицинская аптечка, яркий жилет
безопасности, система помощи при парковке задним
ходом (парктроник), знак аварийной остановки, ...

122
Открывание капота

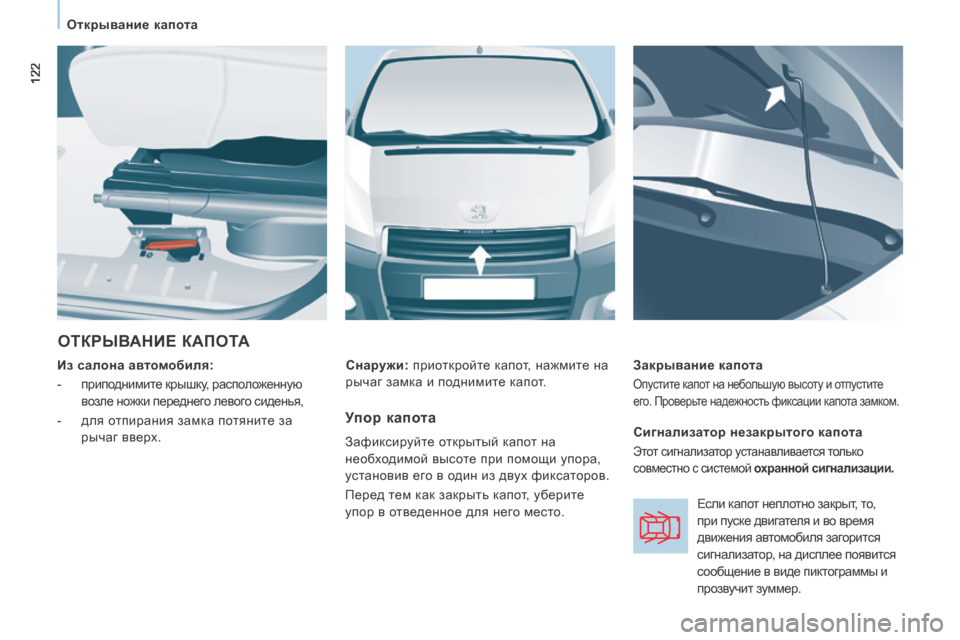

ОТКРЫВАНИЕ КАПОТА
Из салона автомобиля:
- приподнимите крышку, расположенную
возле ножки переднего левого сиденья,
- для отпирания замка потяните за рычаг вверх. Закрывание капота
Опустите капот на небольшую высоту и отпустите
его. Проверьте надежность фиксации капота замком.
Снаружи: приоткройте капот, нажмите на
рычаг замка и поднимите капот.
Упор капота
Зафиксируйте открытый капот на
необходимой высоте при помощи упора,
установив его в один из двух фиксаторов.
Перед тем как закрыть капот, уберите
упор в отведенное для него место. Сигнализатор незакрытого капота Этот сигнализатор устанавливается только
совместно с системой
охранной сигнализации.
Если капот неплотно закрыт, то,
при пуске двигателя и во время
движения автомобиля загорится
сигнализатор, на дисплее появится
сообщение в виде пиктограммы и
прозвучит зуммер.

123
Расположение систем в моторном отсеке
ТЕКУЩИЕ ПРОВЕРКИ
6

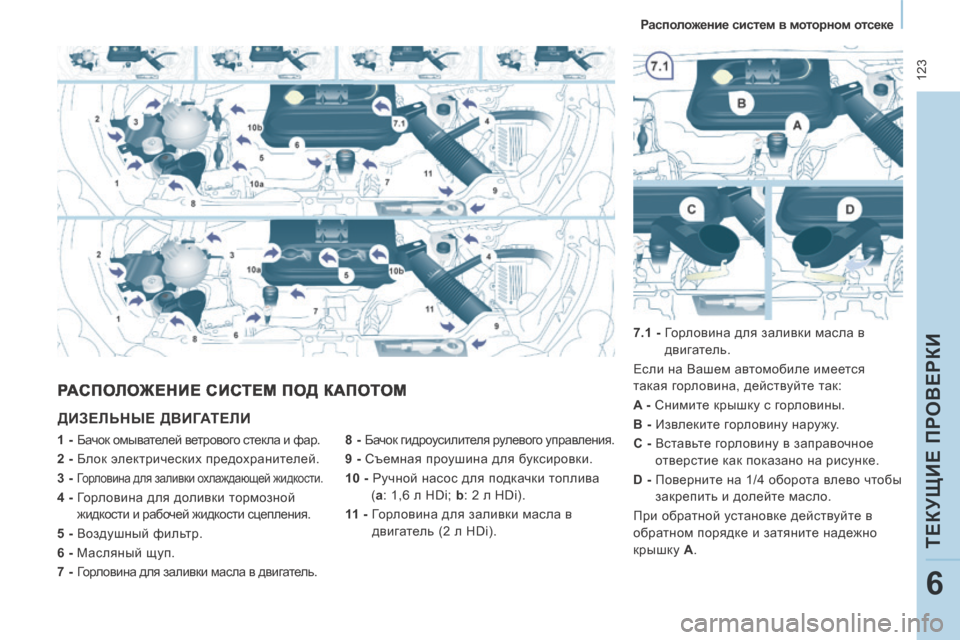

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ
8 - Бачок гидроусилителя рулевого управления.
9 - Съемная проушина для буксировки.
10 - Ручной насос для подкачки топлива
( a : 1,6 л HDi; b : 2 л HDi).
11 - Горловина для заливки масла в двигатель (2 л HDi).
РАСПОЛОЖЕНИЕ СИСТЕМ ПОД КАПОТОМ
1 - Бачок омывателей ветрового стекла и фар.
2 - Блок электрических предохранителей.
3 -
Горловина для заливки охлаждающей жидкости.
4 - Горловина для доливки тормозной жидкости и рабочей жидкости сцепления.
5 - Воздушный фильтр.
6 - Масляный щуп.
7 - Горловина для заливки масла в двигатель. 7.1 - Горловина для заливки масла в
двигатель.
Если на Вашем автомобиле имеется
такая горловина, действуйте так:
A - Снимите крышку с горловины.
B - Извлеките горловину наружу.
C - Вставьте горловину в заправочное отверстие как показано на рисунке.
D - Поверните на 1/4 оборота влево чтобы закрепить и долейте масло.
При обратной установке действуйте в
обратном порядке и затяните надежно
крышку A .

124
Расположение систем в моторном отсеке

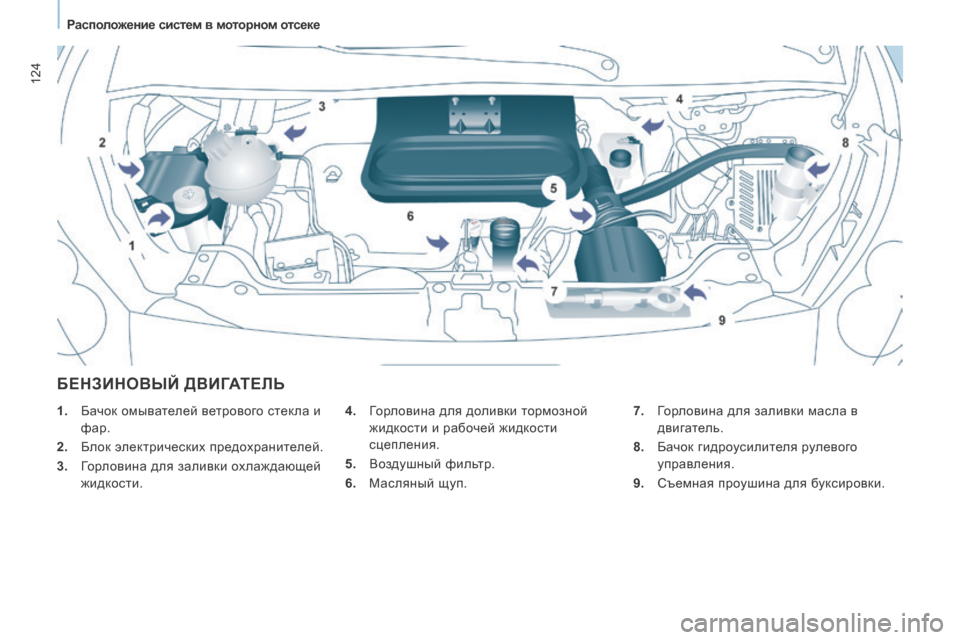

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
4. Горловина для доливки тормозной жидкости и рабочей жидкости
сцепления.
5. Воздушный фильтр.
6. Масляный щуп.
1. Бачок омывателей ветрового стекла и
фар.
2. Блок электрических предохранителей.
3. Горловина для заливки охлаждающей жидкости. 7. Горловина для заливки масла в
двигатель.
8. Бачок гидроусилителя рулевого управления.
9. Съемная проушина для буксировки.

125
У р о в н и
ТЕКУЩИЕ ПРОВЕРКИ
6

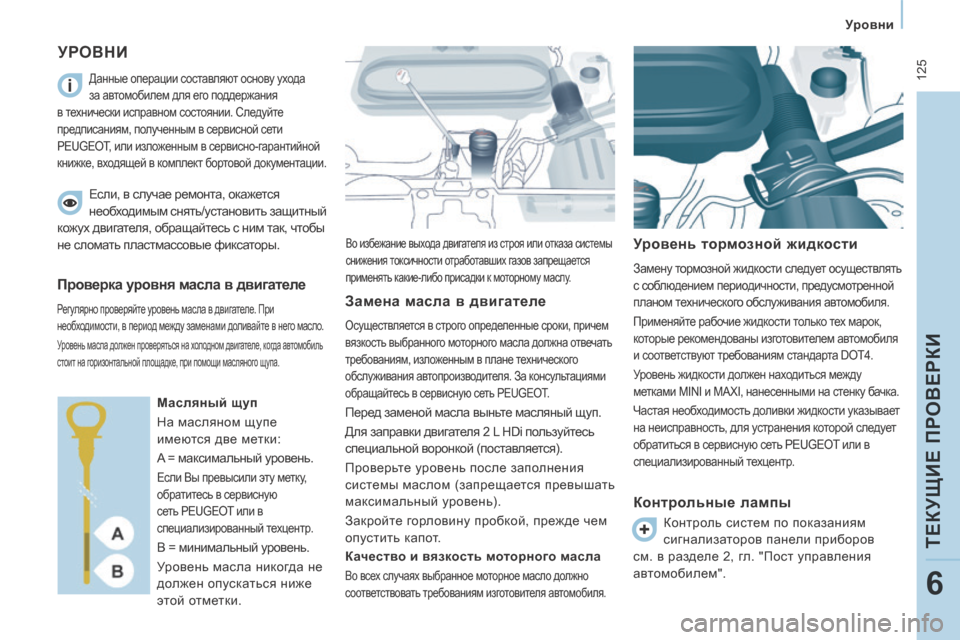

УРОВНИ
Во избежание выхода двигателя из строя или отказа системы
снижения токсичности отработавших газов запрещается
применять какие-либо присадки к моторному маслу. Уровень тормозной жидкости
Замену тормозной жидкости следует осуществлять
с соблюдением периодичности, предусмотренной
планом технического обслуживания автомобиля.
Применяйте рабочие жидкости только тех марок,
которые рекомендованы изготовителем автомобиля
и соответствуют требованиям стандарта DOT4.
Уровень жидкости должен находиться между
метками MINI и MAXI, нанесенными на стенку бачка.
Частая необходимость доливки жидкости указывает
на неисправность, для устранения которой следует
обратиться в сервисную сеть PEUGEOT или в
специализированный техцентр.
Данные операции составляют основу ухода
за автомобилем для его поддержания
в технически исправном состоянии. Следуйте
предписаниям, полученным в сервисной сети
PEUGEOT, или изложенным в cервисно-гарантийной
книжке, входящей в комплект бортовой документации.
Если, в случае ремонта, окажется
необходимым снять/установить защитный
кожух двигателя, обращайтесь с ним так, чтобы
не сломать пластмассовые фиксаторы.
Проверка уровня масла в двигателе
Регулярно проверяйте уровень масла в двигателе. При
необходимости, в период между заменами доливайте в него масло.
Уровень масла должен проверяться на холодном двигателе, когда автомобиль
стоит на горизонтальной площадке, при помощи масляного щупа.
Масляный щуп
На масляном щупе
имеются две метки:
A = максимальный уровень.
Если Вы превысили эту метку,
обратитесь в сервисную
сеть PEUGEOT или в
специализированный техцентр.
B = минимальный уровень.
Уровень масла никогда не
должен опускаться ниже
этой отметки.
Замена масла в двигателе
Осуществляется в строго определенные сроки, причем
вязкость выбранного моторного масла должна отвечать
требованиям, изложенным в плане технического
обслуживания автопроизводителя. За консультациями
обращайтесь в сервисную сеть PEUGEOT.

Перед заменой масла выньте масляный щуп.
Для заправки двигателя 2 L HDi пользуйтесь
специальной воронкой (поставляется).
Проверьте уровень после заполнения
системы маслом (запрещается превышать
максимальный уровень).
Закройте горловину пробкой, прежде чем
опустить капот.
Качество и вязкость моторного масла
Во всех случаях выбранное моторное масло должно
соответствовать требованиям изготовителя автомобиля.
Контрольные лампы
Контроль систем по показаниям
сигнализаторов панели приборов
см. в разделе 2, гл. "Пост управления
автомобилем".

126

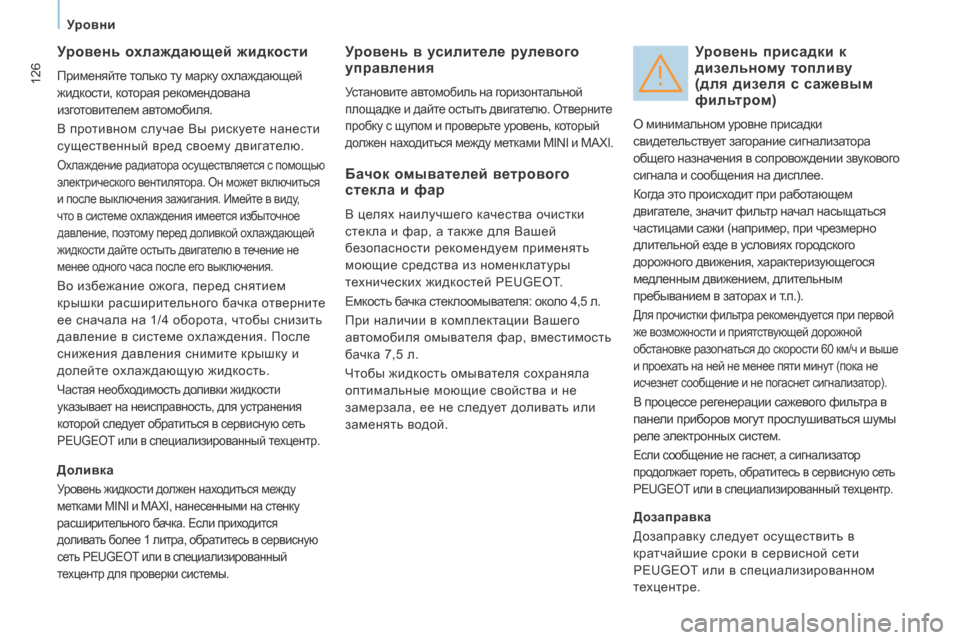

У р о в н и
Уровень охлаждающей жидкости
Применяйте только ту марку охлаждающей
жидкости, которая рекомендована
изготовителем автомобиля.
В противном случае Вы рискуете нанести
существенный вред своему двигателю.
Охлаждение радиатора осуществляется с помощью
электрического вентилятора. Он может включиться
и после выключения зажигания. Имейте в виду,
что в системе охлаждения имеется избыточное
давление, поэтому перед доливкой охлаждающей
жидкости дайте остыть двигателю в течение не
менее одного часа после его выключения.
Во избежание ожога, перед снятием
крышки расширительного бачка отверните
ее сначала на 1/4 оборота, чтобы снизить
давление в системе охлаждения. После
снижения давления снимите крышку и
долейте охлаждающую жидкость.
Частая необходимость доливки жидкости
указывает на неисправность, для устранения
которой следует обратиться в сервисную сеть
PEUGEOT или в специализированный техцентр.
Уровень в усилителе рулевого управления
Установите автомобиль на горизонтальной
площадке и дайте остыть двигателю. Отверните
пробку с щупом и проверьте уровень, который
должен находиться между метками MINI и MAXI.
Уровень присадки к дизельному топливу (для дизеля с сажевым фильтром)
О минимальном уровне присадки
свидетельствует загорание сигнализатора
общего назначения в сопровождении звукового
сигнала и сообщения на дисплее.
Когда это происходит при работающем
двигателе, значит фильтр начал насыщаться
частицами сажи (например, при чрезмерно
длительной езде в условиях городского
дорожного движения, характеризующегося
медленным движением, длительным
пребыванием в заторах и т.п.).
Для прочистки фильтра рекомендуется при первой
же возможности и приятствующей дорожной
обстановке разогнаться до скорости 60 км/ч и выше
и проехать на ней не менее пяти минут (пока не
исчезнет сообщение и не погаснет сигнализатор).
В процессе регенерации сажевого фильтра в
панели приборов могут прослушиваться шумы
реле электронных систем.
Если сообщение не гаснет, а сигнализатор
продолжает гореть, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр. Доливка
Уровень жидкости должен находиться между
метками MINI и MAXI, нанесенными на стенку
расширительного бачка. Если приходится
доливать более 1 литра, обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр для проверки системы.
Бачок омывателей ветрового стекла и фар
В целях наилучшего качества очистки
стекла и фар, а также для Вашей
безопасности рекомендуем применять
моющие средства из номенклатуры
технических жидкостей PEUGEOT.
Емкость бачка стеклоомывателя: около 4,5 л.
При наличии в комплектации Вашего
автомобиля омывателя фар, вместимость
бачка 7,5 л.
Чтобы жидкость омывателя сохраняла
оптимальные моющие свойства и не
замерзала, ее не следует доливать или
заменять водой. Дозаправка
Дозаправку следует осуществить в
кратчайшие сроки в сервисной сети
PEUGEOT или в специализированном
техцентре.
