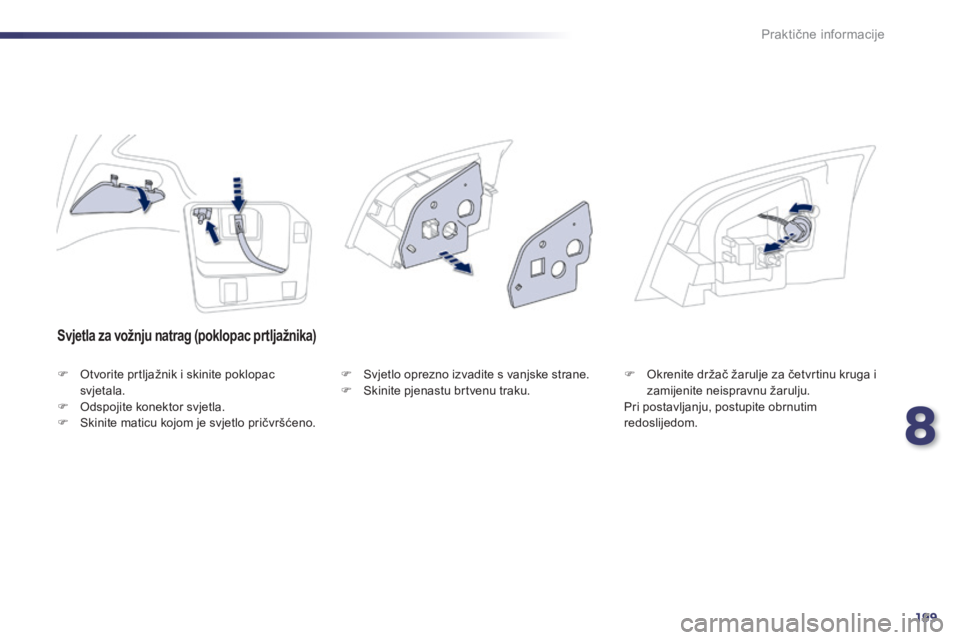

Svjetla za vožnju natrag (poklopac prtljažnika)
 Otvorite prtljažnik i skinite poklopac svjetala.  Odspojite konektor svjetla.  Skinite maticu kojom je svjetlo pričvršćeno.
 Svjetlo oprezno izvadite s vanjske strane.  Skinite pjenastu brtvenu traku.  Okrenite držač žarulje za četvrtinu kruga i zamijenite neispravnu žarulju. Pri postavljanju, postupite obrnutim redoslijedom.

200
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

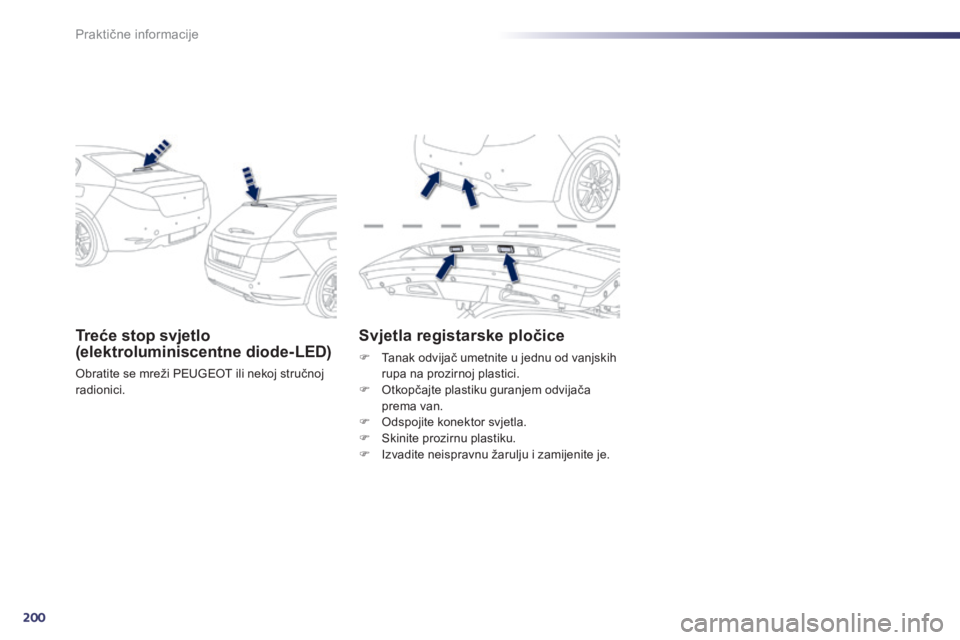

Treće stop svjetlo (elektroluminiscentne diode-LED)
Obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
Svjetla registarske pločice
 Tanak odvijač umetnite u jednu od vanjskih rupa na prozirnoj plastici.  Otkopčajte plastiku guranjem odvijača prema van.  Odspojite konektor svjetla.  Skinite prozirnu plastiku.  Izvadite neispravnu žarulju i zamijenite je.

8
201
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

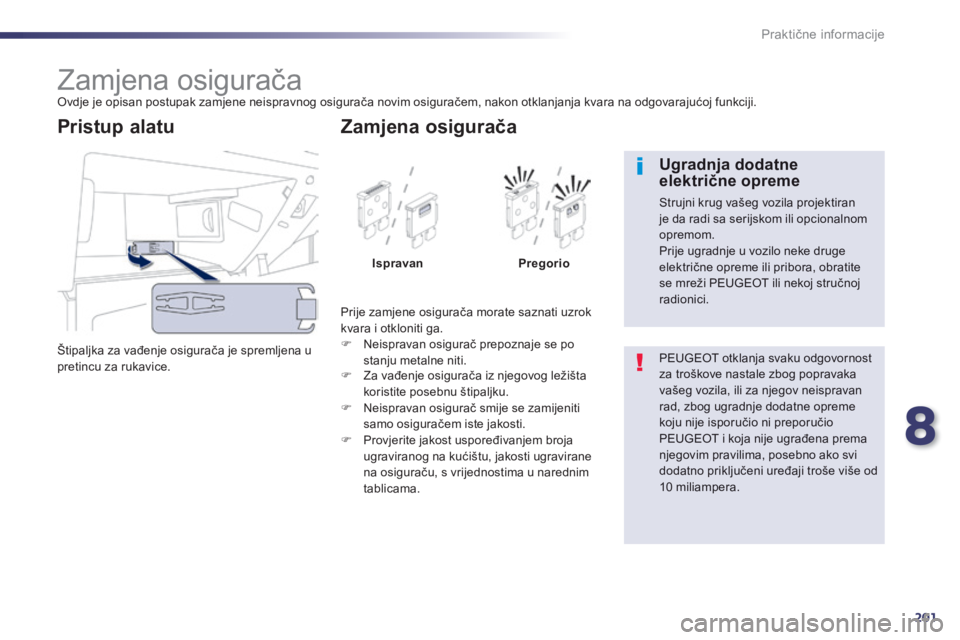

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipaljka za vađenje osigurača je spremljena u pretincu za rukavice.
Pristup alatu
Prije zamjene osigurača morate saznati uzrok kvara i otkloniti ga.  Neispravan osigurač prepoznaje se po stanju metalne niti.
Zamjena osigurača
IspravanPregorio
 Za vađenje osigurača iz njegovog ležišta koristite posebnu štipaljku.  Neispravan osigurač smije se zamijeniti samo osiguračem iste jakosti.  Provjerite jakost uspoređivanjem broja ugraviranog na kućištu, jakosti ugravirane na osiguraču, s vrijednostima u narednim tablicama.
PEUGEOT otklanja svaku odgovornost za troškove nastale zbog popravaka vašeg vozila, ili za njegov neispravan rad, zbog ugradnje dodatne opreme koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema njegovim pravilima, posebno ako svi dodatno priključeni uređaji troše više od 10 miliampera.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je da radi sa serijskom ili opcionalnom opremom. Prije ugradnje u vozilo neke druge električne opreme ili pribora, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

202
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

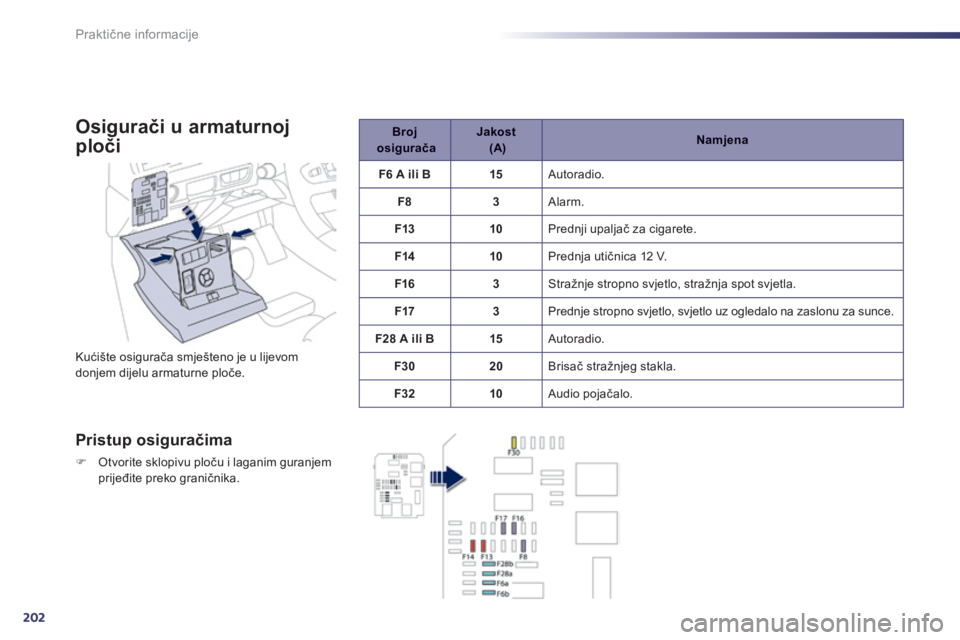

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom donjem dijelu armaturne ploče.
Pristup osiguračima
 Otvorite sklopivu ploču i laganim guranjem prijeđite preko graničnika.
B r o j o s i g u r a č a J a k o s t ( A ) N a m j e n a
F6 A ili B15 Autoradio.
F83 Alarm.
F1310 Prednji upaljač za cigarete.
F1410 Prednja utičnica 12 V.
F163 Stražnje stropno svjetlo, stražnja spot svjetla.
F173 Prednje stropno svjetlo, svjetlo uz ogledalo na zaslonu za sunce .
F28 A ili B15 Autoradio.
F3020 Brisač stražnjeg stakla.
F3210 Audio pojačalo.

8
203
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
Broj osiguračaJ a k o s t (A)Namjena
F315 Upravljačka ploča podizača prozora na vratima vozača, utičnica 12 V na stražnjim mjestima.
F415 Utičnica 12 V u prtljažniku.
F530 Stražnji sekvencijalni podizač prozora.
F630 Prednji sekvencijalni podizač prozora.
F1120 Modul za vuču.
F1220 Audio pojačalo.
F1520 Sjenilo staklenog panoramskog krova (SW).
F165 Upravljačka ploča podizača prozora na vratima vozača.

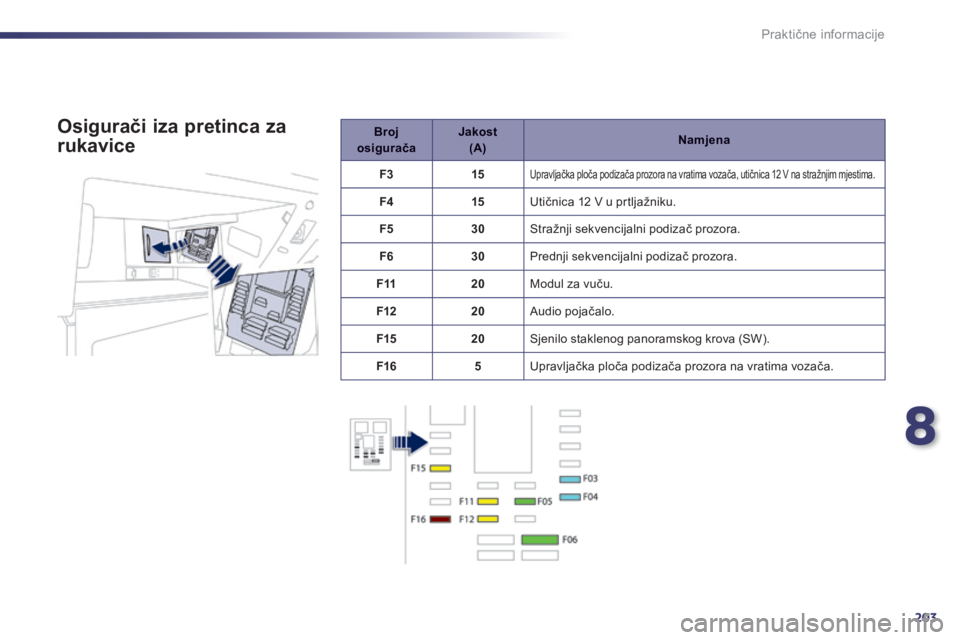

Osigurači iza pretinca za
rukavice

204
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
Osigurači u prostoru
motora
Pristup osiguračima
 Otkvačite poklopac.  Zamijenite osigurač (vidi odgovarajuću to č k u).  Nakon zahvata, vrlo pažljivo zatvorite poklopac, kako bi se osiguralo brtvljenje k u ć i š t a o s i g u r a č a .
B r o j o s i g u r a č a J a k o s t ( A ) N a m j e n a
F2015 Pumpa za pranje prednjeg / stražnjeg stakla.
F2120 Pumpa perača farova.
F2215 Zvučna signalizacija.
F2315 Desno dugo svjetlo.
F2415 Lijevo dugo svjetlo.
F275 Zaklopka lijevog svjetla.
F285 Zaklopka desnog svjetla. Kućište osigurača smješteno je u prostoru motora blizu akumulatora.

8
205
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
Akumulator 12 V Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora.
Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži PEUGEOT ili u nekoj stručnoj radionici. U slučaju nepoštivanja tog pravila moglo bi doći do prijevremenog trošenja akumulatora.
Nakon ponovne ugradnje akumulatora, sustav Stop & Start postat će aktivan tek nakon nekoliko sati, ovisno o vremenskim uvjetima i o napunjenosti akumulatora (do oko 8 sati).
Akumulator se nalazi u prostoru motora. P r i s t u p :  otvorite poklopac motora pomoću unutrašnje i vanjske ručice,  skinite plastični štitnik sa stezaljki,  po potrebi oslobodite kućište osigurača kako biste mogli izvaditi akumulator.
Pristup akumulatoru
 Oslobodite obujmicu E podizanjem kopče D do kraja.
Odspajanje izvoda (+)
Spajanje izvoda (+)
 Namjestite otvorenu obujmicu E kabela na izvod (+) akumulatora.
 Vertikalno pritisnite obujmicu E tako da bude dobro namještena na akumulatoru.  Zakopčajte obujmicu razmicanjem izdanka za namještanje i spuštanjem kopče D .
Nemojte pritiskati kopču na silu, jer ako je obujmica loše postavljena, neće se moći zakopčati; ponovite postupak.

206
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
 Crveni kabel spojite na izvod (+) akumulatora u kvaru A , zatim na izvod (+) pomoćnog akumulatora B .

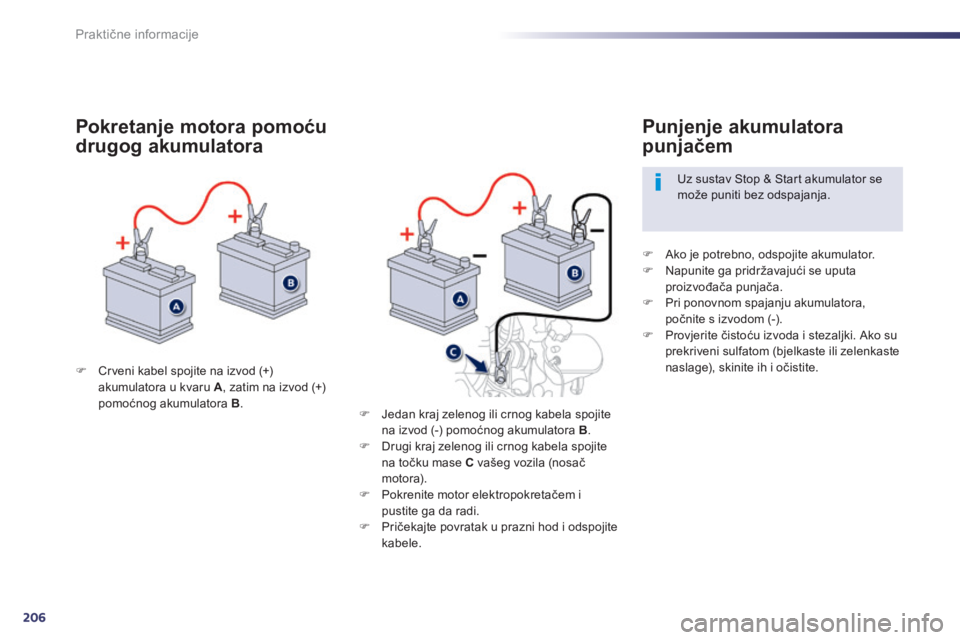

Pokretanje motora pomoću
drugog akumulatora
 Ako je potrebno, odspojite akumulator.  Napunite ga pridržavajući se uputa proizvođača punjača.  Pri ponovnom spajanju akumulatora, počnite s izvodom (-).  Provjerite čistoću izvoda i stezaljki. Ako su prekriveni sulfatom (bjelkaste ili zelenkaste naslage), skinite ih i očistite.
Punjenje akumulatora
punjačem
Uz sustav Stop & Start akumulator se može puniti bez odspajanja.
 Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B .  Drugi kraj zelenog ili crnog kabela spojite na točku mase C vašeg vozila (nosač motora).  Pokrenite motor elektropokretačem i pustite ga da radi.  Pričekajte povratak u prazni hod i odspojite k a b e l e .
