2014 Peugeot 508 Vodič za korisnike (in Croatian)

8
215
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

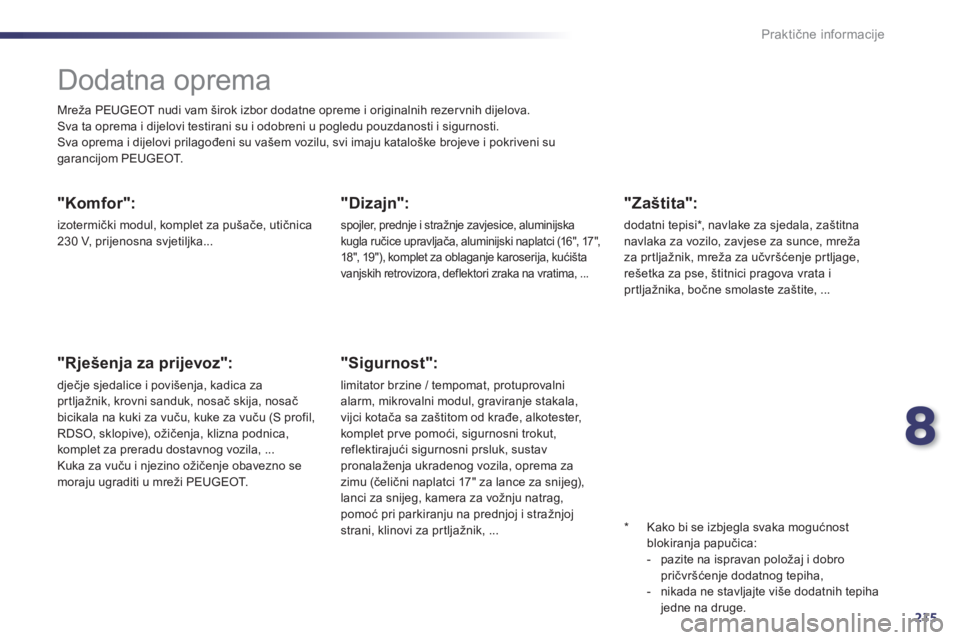

D o d a t n a o p r e m a
Mreža PEUGEOT nudi vam širok izbor dodatne opreme i originalnih rezervnih dijelova. Sva ta oprema i dijelovi testirani su i odobreni u pogledu pouzdanosti i sigurnosti. Sva oprema i dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom PEUGEOT.
"Komfor":
izotermički modul, komplet za pušače, utičnica 230 V, prijenosna svjetiljka...
"Rješenja za prijevoz":
dječje sjedalice i povišenja, kadica za prtljažnik, krovni sanduk, nosač skija, nosač bicikala na kuki za vuču, kuke za vuču (S profil, RDSO, sklopive), ožičenja, klizna podnica, komplet za preradu dostavnog vozila, ... Kuka za vuču i njezino ožičenje obavezno se moraju ugraditi u mreži PEUGEOT.
" D i z a j n " :
spojler, prednje i stražnje zavjesice, aluminijska kugla ručice upravljača, aluminijski naplatci (16", 17", 18", 19"), komplet za oblaganje karoserija, kućišta vanjskih retrovizora, deflektori zraka na vratima, ...
* Kako bi se izbjegla svaka mogućnost blokiranja papučica: - pazite na ispravan položaj i dobro pričvršćenje dodatnog tepiha, - nikada ne stavljajte više dodatnih tepiha jedne na druge.
" S i g u r n o s t " :
limitator brzine / tempomat, protuprovalni alarm, mikrovalni modul, graviranje stakala, vijci kotača sa zaštitom od krađe, alkotester, komplet prve pomoći, sigurnosni trokut, reflektirajući sigurnosni prsluk, sustav pronalaženja ukradenog vozila, oprema za zimu (čelični naplatci 17" za lance za snijeg), lanci za snijeg, kamera za vožnju natrag, pomoć pri parkiranju na prednjoj i stražnjoj strani, klinovi za prtljažnik, ...
" Z a š t i t a " :
dodatni tepisi * , navlake za sjedala, zaštitna navlaka za vozilo, zavjese za sunce, mreža za prtljažnik, mreža za učvršćenje prtljage, rešetka za pse, štitnici pragova vrata i prtljažnika, bočne smolaste zaštite, ...

216
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

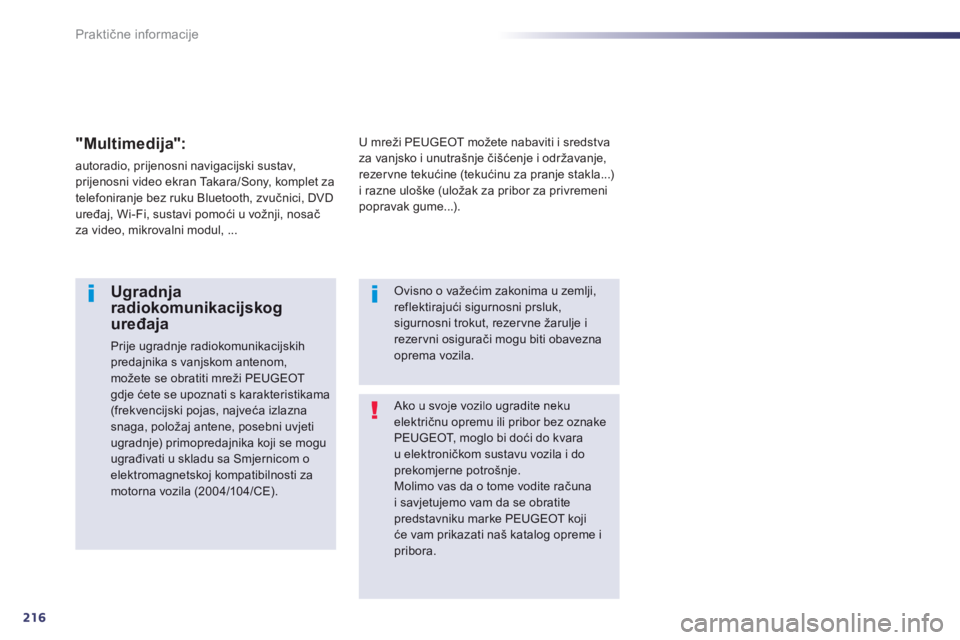

Ako u svoje vozilo ugradite neku električnu opremu ili pribor bez oznake PEUGEOT, moglo bi doći do kvara u elektroničkom sustavu vozila i do prekomjerne potrošnje. Molimo vas da o tome vodite računa i savjetujemo vam da se obratite predstavniku marke PEUGEOT koji će vam prikazati naš katalog opreme i p r i b o r a .
U g r a d n j a radiokomunikacijskog uređaja
Prije ugradnje radiokomunikacijskih predajnika s vanjskom antenom, možete se obratiti mreži PEUGEOT gdje ćete se upoznati s karakteristikama (frekvencijski pojas, najveća izlazna snaga, položaj antene, posebni uvjeti ugradnje) primopredajnika koji se mogu ugrađivati u skladu sa Smjernicom o elektromagnetskoj kompatibilnosti za motorna vozila (2004/104/CE).
Ovisno o važećim zakonima u zemlji, reflektirajući sigurnosni prsluk, sigurnosni trokut, rezervne žarulje i rezervni osigurači mogu biti obavezna oprema vozila.
U mreži PEUGEOT možete nabaviti i sredstva za vanjsko i unutrašnje čišćenje i održavanje, rezervne tekućine (tekućinu za pranje stakla...) i razne uloške (uložak za pribor za privremeni popravak gume...).
"Multimedija":
autoradio, prijenosni navigacijski sustav, prijenosni video ekran Takara/Sony, komplet za telefoniranje bez ruku Bluetooth, zvučnici, DVD uređaj, Wi-Fi, sustavi pomoći u vožnji, nosač za video, mikrovalni modul, ...

9
217
Provjere

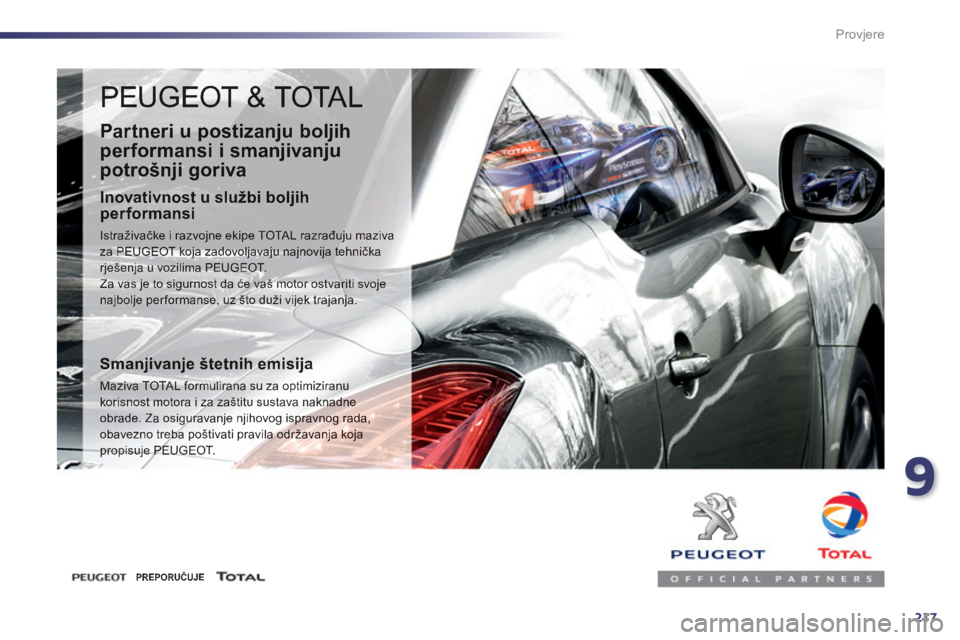

PEUGEOT & TOTAL
Partneri u postizanju boljih
performansi i smanjivanju
potrošnji goriva
Inovativnost u službi boljih performansi
Istraživačke i razvojne ekipe TOTAL razrađuju maziva za PEUGEOT koja zadovoljavaju najnovija tehnička rješenja u vozilima PEUGEOT. Za vas je to sigurnost da će vaš motor ostvariti svoje najbolje per formanse, uz što duži vijek trajanja.
Smanjivanje štetnih emisija
Maziva TOTAL formulirana su za optimiziranu korisnost motora i za zaštitu sustava naknadne obrade. Za osiguravanje njihovog ispravnog rada,
obavezno treba poštivati pravila održavanja koja propisuje PEUGEOT.
P R E P O R U Č U J E

218
Provjere
Otvaranje poklopca motora
O t v a r a n j e
 Iznutra : povucite prema sebi ručicu smještenu ispod armaturne ploče, na lijevoj strani.
Prije svakog zahvata u prostoru motora isključite sustav Stop & Start kako bi se izbjegla svaka opasnost od ozljeda u slučaju automatskog uključivanja režima START.
Z a t v a r a n j e
 Spuštajte poklopac motora i na kraju ga pustite da slobodno padne.  Provjerite da je dobro zatvoren.
 Izvana : dignite polugicu i podignite poklopac motora. Poklopac motora opremljen je amortizerom koji ga podiže i održava u otvorenom položaju.

9
219
Provjere
Ako je vaše vozilo opremljeno HDi motorom i ako se spremnik goriva potpuno isprazni, potrebno je uspostaviti dovod goriva; pogledajte crtež prostora motora.
Ostali ste bez goriva (dizel)
Ako je spremnik goriva opremljen zaštitnim profilom za punjenje, pogledajte točku "Zaštitni profil za gorivo (dizel)".
 U spremnik ulijte najmanje pet litara dizel goriva.  Otvorite poklopac motora.  Po potrebi, otkvačite pokrov motora radi pristupa pumpi za uspostavljanje dovoda goriva.  Pokrećite pumpu dok ona ne postane tvrda (prvi pritisak može biti tvrd).  Uključite elektropokretač do pokretanja motora (ako se motor ne pokrene u prvom pokušaju, pričekajte oko 15 sekunda i ponovite).  Ako ne uspijete nakon nekoliko pokušaja, ponovno pokrećite pumpu za uspostavljanje dovoda goriva i uključite elektropokretač.  Postavite i zakvačite pokrov motora.  Zatvorite poklopac motora.
Motor 1,6 l HDi
 U spremnik ulijte najmanje pet litara dizel goriva.  Otvorite poklopac motora.  Po potrebi, otkvačite pokrov motora radi pristupa pumpi za uspostavljanje dovoda goriva.  Pokrećite pumpu dok se gorivo ne pojavi u prozirnoj cijevi.  Uključite elektropokretač do pokretanja motora (ako se motor ne pokrene u prvom pokušaju, pričekajte oko 15 sekunda i ponovite).  Ako ne uspijete nakon nekoliko pokušaja, ponovo pokrećite pumpu za uspostavljanje dovoda goriva i uključite elektropokretač.  Postavite i zakvačite pokrov motora.  Zatvorite poklopac motora.
Motori 2 l i
2,2 l HDi
Ako se motor ne pokrene iz prvog pokušaja, prekinite ga pokretati i ponovite postupak.

220Provjere
Motori Blue HDi
 U spremnik ulijte najmanje pet litara dizel goriva.  Uključite kontakt (bez pokretanja motora).  Pričekajte oko 6 sekunda i prekinite kontakt.  Ponovite postupak 10 puta.  P o k r e n i t e m o t o r .

9
221
Provjere
U prostoru motora možete provjeriti razinu pojedinih tekućina i zamijeniti neke potrošne dijelove.

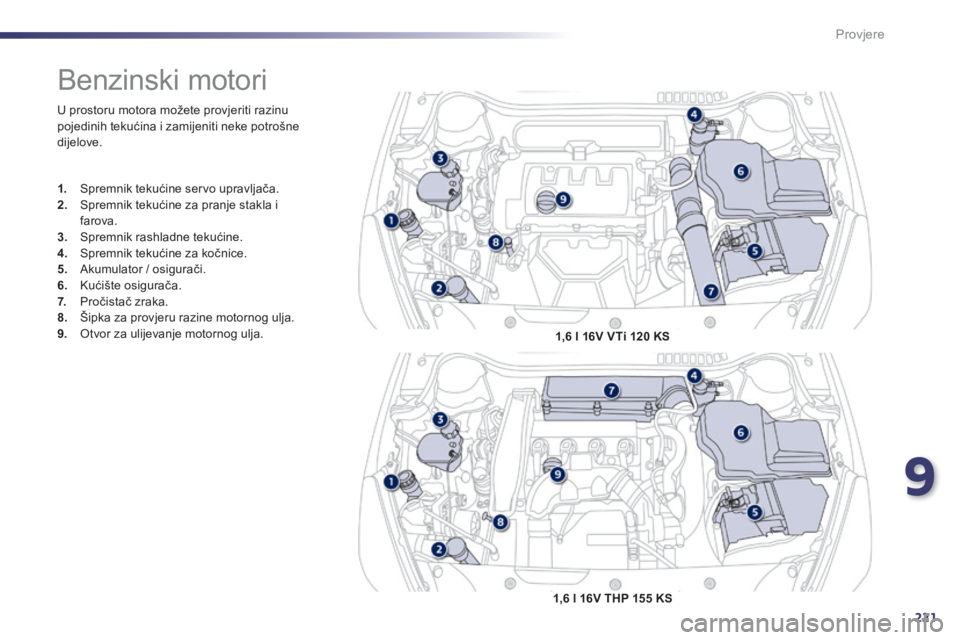

Benzinski motori
1. Spremnik tekućine servo upravljača. 2. Spremnik tekućine za pranje stakla i farova.
3. Spremnik rashladne tekućine. 4. Spremnik tekućine za kočnice. 5. Akumulator / osigurači. 6. Kućište osigurača. 7. Pročistač zraka. 8. Šipka za provjeru razine motornog ulja. 9. Otvor za ulijevanje motornog ulja. 1,6 l 16V VTi 120 KS
1,6 l 16V THP 155 KS

222
Provjere
U prostoru motora možete provjeriti razinu pojedinih tekućina, zamijeniti neke potrošne dijelove i uspostaviti dovod goriva.
* Ovisno o motoru.

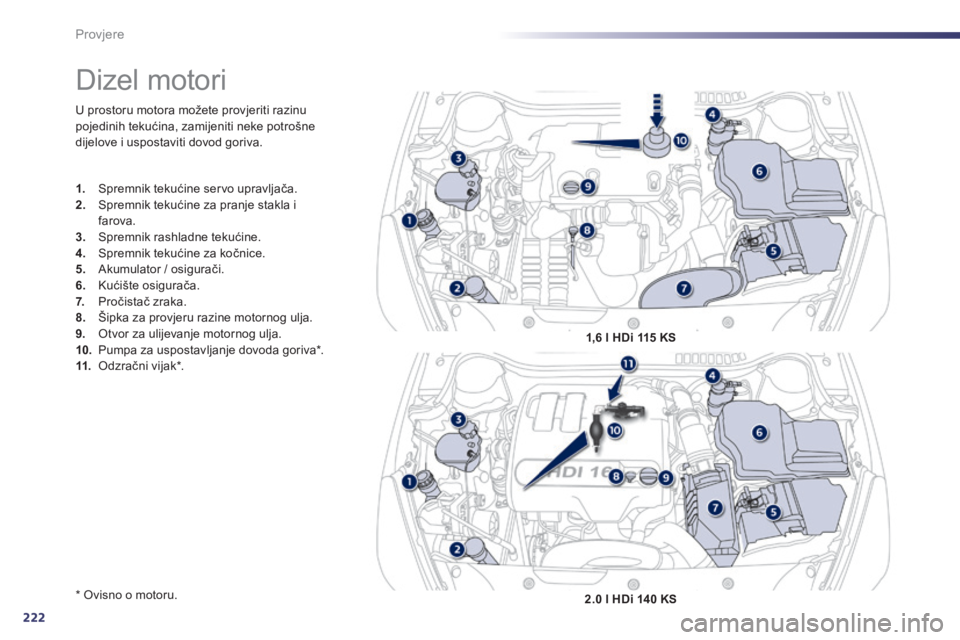

Dizel motori
1. Spremnik tekućine servo upravljača. 2. Spremnik tekućine za pranje stakla i farova.
3. Spremnik rashladne tekućine. 4. Spremnik tekućine za kočnice. 5. Akumulator / osigurači. 6. Kućište osigurača. 7. Pročistač zraka. 8. Šipka za provjeru razine motornog ulja. 9. Otvor za ulijevanje motornog ulja. 10. Pumpa za uspostavljanje dovoda goriva * . 11. O d z r a č n i v i j a k * .
1,6 l HDi 115 KS
2.0 l HDi 140 KS
