2014 Peugeot 508 Vodič za korisnike (in Croatian)

8
191
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
 Do kraja spustite vozilo.  Sklopite dizalicu 2 i uklonite je.  Ključem za skidanje kotača 1 i nastavkom 4 do kraja zategnite vijak sa zaštitom od krađe.  Ostale vijke do kraja zategnite samo ključem za skidanje kotača 1 .  Na vijke postavite kapice (ovisno o opremi).  Alat spremite u kutiju.

192
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

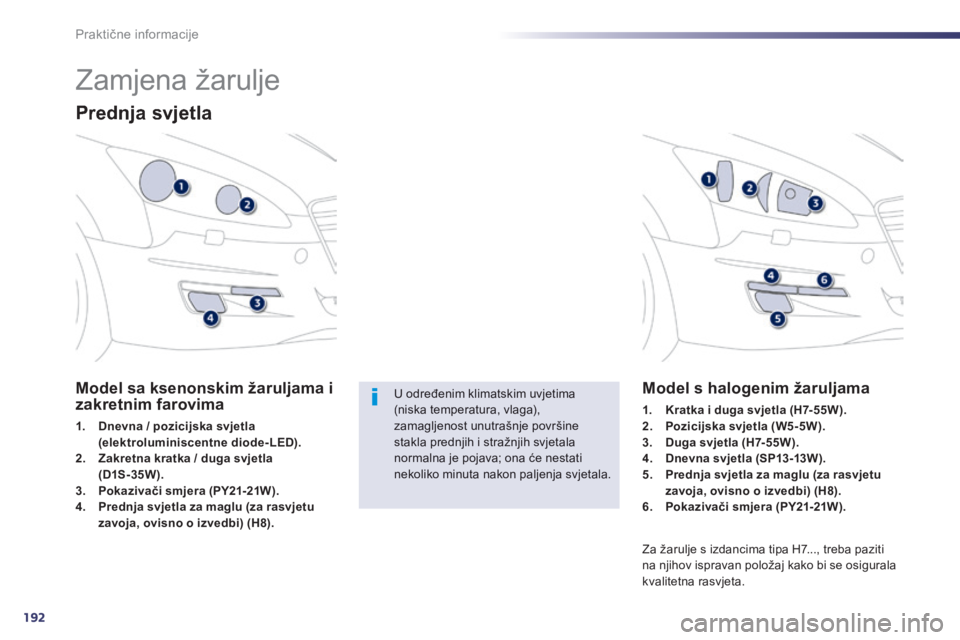

Zamjena žarulje
Prednja svjetla
Model sa ksenonskim žaruljama i zakretnim farovima
1. Dnevna / pozicijska svjetla (elektroluminiscentne diode-LED).2. Zakretna kratka / duga svjetla(D1S - 35 W ).3. Pokazivači smjera (PY21-21W).4. Prednja svjetla za maglu (za rasvjetu zavoja, ovisno o izvedbi) (H8).
Model s halogenim žaruljama
1. Kratka i duga svjetla (H7-55W).2. Pozicijska svjetla (W5-5W).3. Duga svjetla (H7-55W).4. Dnevna svjetla (SP13-13W).5. Prednja svjetla za maglu (za rasvjetu zavoja, ovisno o izvedbi) (H8).6. Pokazivači smjera (PY21-21W).
Za žarulje s izdancima tipa H7..., treba paziti na njihov ispravan položaj kako bi se osigurala kvalitetna rasvjeta.
U određenim klimatskim uvjetima (niska temperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih i stražnjih svjetala normalna je pojava; ona će nestati nekoliko minuta nakon paljenja svjetala.

8
193
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
Kratka svjetla (model s halogenim žaruljama)
 Skinite zaštitni plastični poklopac, povlačenjem za jezičac.  Odspojite konektor žarulje.  Povlačenjem izvadite neispravnu žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutim redoslijedom.
Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka:  ne čistite ih suhom ili grubom krpom, niti deterdžentom ili otapalom, upotrijebite spužvu i sapunicu,  ako vozilo perete pod visokim tlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajte mlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kako se ne bi oštetio zaštitni lak i brtva,  ne dirajte žarulju prstima, pridržavajte je krpicom koja ne ostavlja dlačice.
Opasnost od strujnog udara
Ksenonska žarulja (D1S-35W) mora se zamijeniti u mreži PEUGEOT ili u nekoj stručnoj radionici.
Prije zamjene žarulje svjetla moraju biti ugašena nekoliko minuta (opasnost od težih opeklina). Obavezno treba koristiti samo žarulje bez ultraljubičastog zračenja kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti žaruljom s istim oznakama i karakteristikama.

194
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
Pozicijska svjetla (model s halogenim žaruljama)
 Skinite zaštitni plastični poklopac povlačenjem za jezičac.  Otkvačite držač žarulje.  Povlačenjem izvadite žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutim redoslijedom.
D u g a s v j e t l a (model s halogenim žaruljama)
 Skinite zaštitni plastični poklopac povlačenjem za jezičac.  Odspojite konektor žarulje.  Povlačenjem izvadite žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutim redoslijedom.
K r a t k a i d u g a s v j e t l a ( m o d e l sa ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S mora se obaviti u mreži PEUGEOT ili u nekoj stručnoj radionici, jer postoji opasnost od strujnog udara. U slučaju neispravnosti jedne žarulje, preporučuje se istovremena zamjena obje žarulje D1S.
Dnevna svjetla (model sa
ksenonskim žaruljama)
Za zamjenu elektroluminescentnih dioda LED morate se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

8
195
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

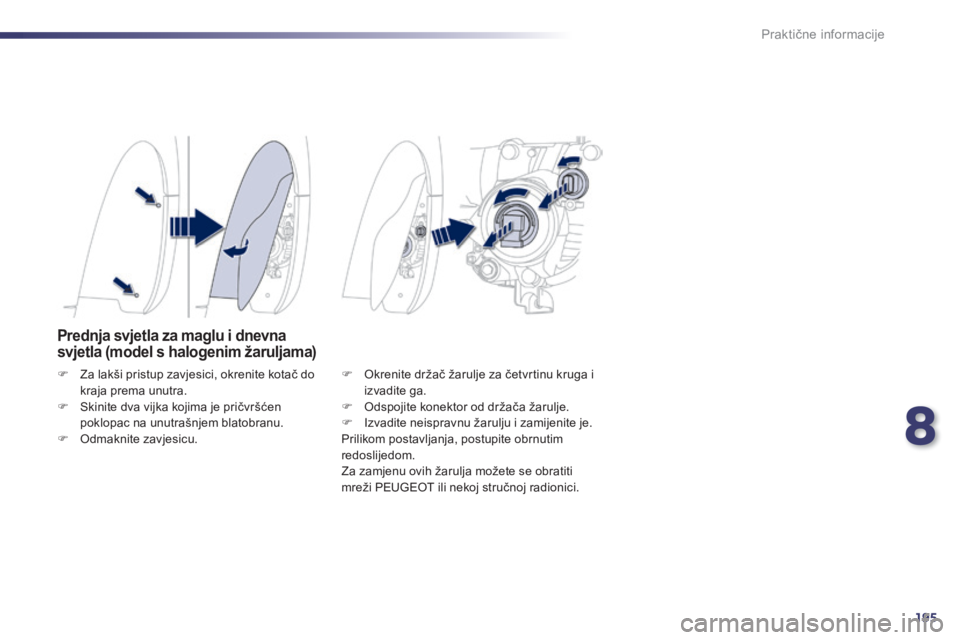

Prednja svjetla za maglu i dnevna svjetla (model s halogenim žaruljama)
 Za lakši pristup zavjesici, okrenite kotač do kraja prema unutra.  Skinite dva vijka kojima je pričvršćen poklopac na unutrašnjem blatobranu.  Odmaknite zavjesicu.
 Okrenite držač žarulje za četvrtinu kruga i izvadite ga.  Odspojite konektor od držača žarulje.  Izvadite neispravnu žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutim redoslijedom. Za zamjenu ovih žarulja možete se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

196
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014

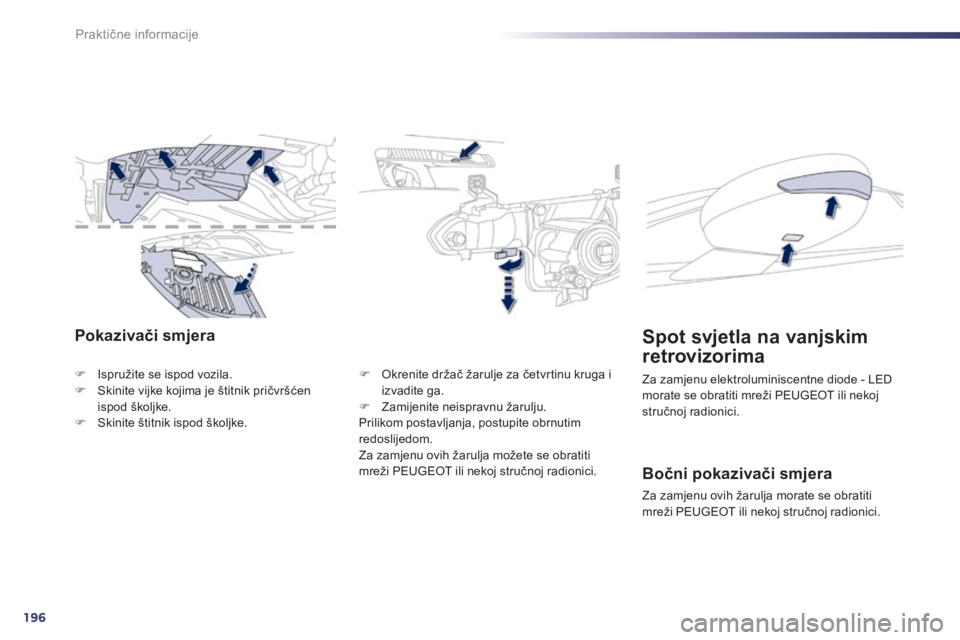

Pokazivači smjera
 Ispružite se ispod vozila.  Skinite vijke kojima je štitnik pričvršćen ispod školjke.  Skinite štitnik ispod školjke.
 Okrenite držač žarulje za četvrtinu kruga i izvadite ga.  Zamijenite neispravnu žarulju. Prilikom postavljanja, postupite obrnutim redoslijedom. Za zamjenu ovih žarulja možete se obratiti mreži PEUGEOT ili nekoj stručnoj radionici. Bočni pokazivači smjera
Za zamjenu ovih žarulja morate se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.
Spot svjetla na vanjskim
retrovizorima
Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

8
197
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
1. Stop svjetla (elektroluminiscentne diode LED).2. Svjetla za vožnju natrag (P21W).3. Pokazivači smjera (PY21W narančaste).4. Pozicijska svjetla (elektroluminiscentne diode LED).5. Svjetla za maglu (H21W).

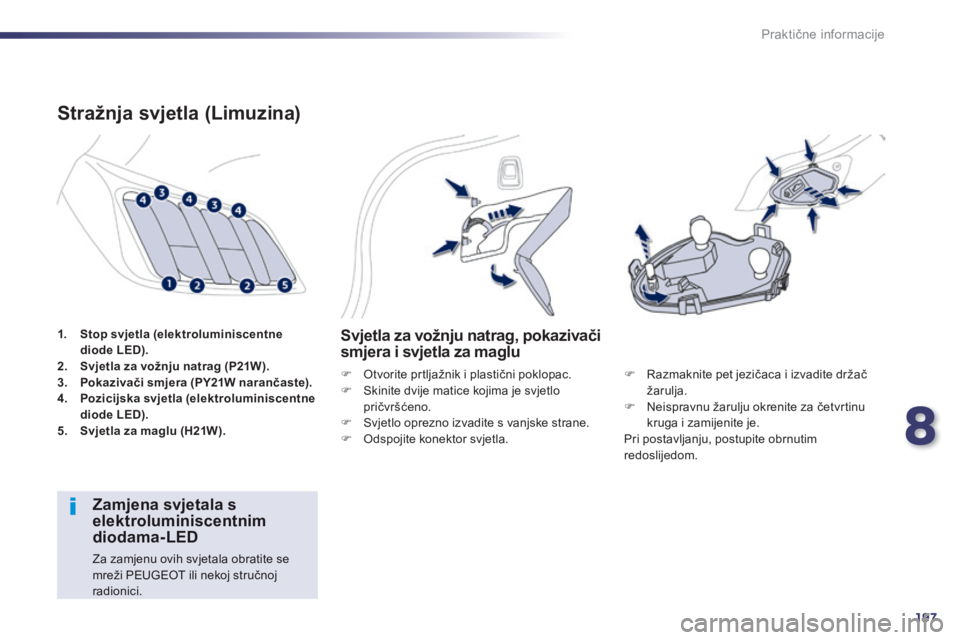

Stražnja svjetla (Limuzina)
Svjetla za vožnju natrag, pokazivači smjera i svjetla za maglu
 Otvorite prtljažnik i plastični poklopac.  Skinite dvije matice kojima je svjetlo pričvršćeno.  Svjetlo oprezno izvadite s vanjske strane.  Odspojite konektor svjetla.
 Razmaknite pet jezičaca i izvadite držač žarulja.  Neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je. Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena svjetala s elektroluminiscentnim diodama-LED
Za zamjenu ovih svjetala obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .

198
Praktične informacije
508_hr_Chap08_info pratiques_ed01-2014
1. Stop svjetla (elektroluminiscentne diode-LED).2. Svjetla za vožnju natrag (W19W).3. Pokazivači smjera (PY21W narančasta).4. Pozicijska svjetla (elektroluminiscentne diode-LED).5. Svjetla za maglu (elektroluminiscentne diode-LED).

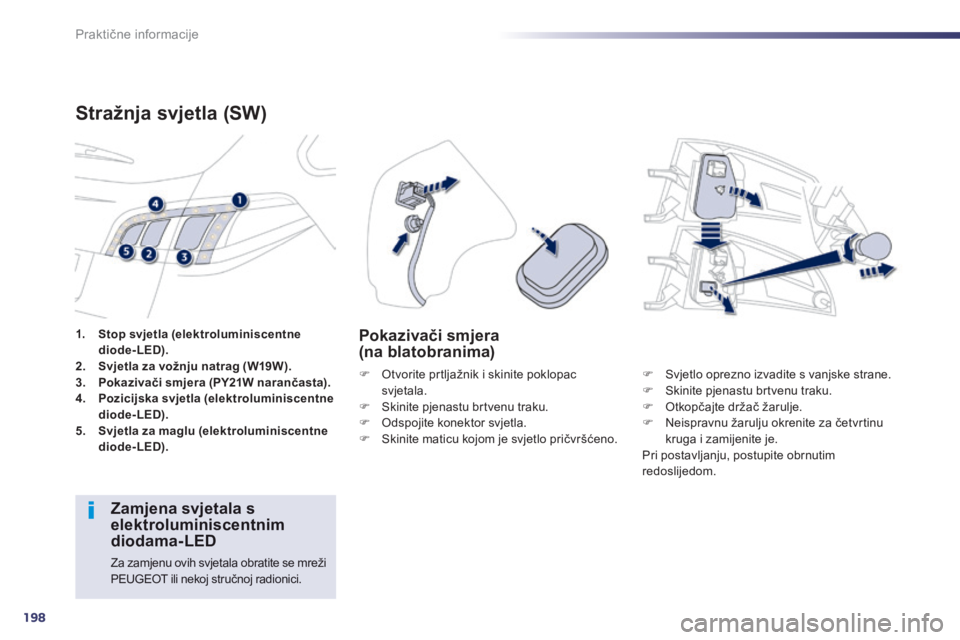

S t r a ž n j a s v j e t l a ( S W )
 Otvorite prtljažnik i skinite poklopac svjetala.  Skinite pjenastu brtvenu traku.  Odspojite konektor svjetla.  Skinite maticu kojom je svjetlo pričvršćeno.
Pokazivači smjera (na blatobranima)
 Svjetlo oprezno izvadite s vanjske strane.  Skinite pjenastu brtvenu traku.  Otkopčajte držač žarulje.  Neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je. Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena svjetala s elektroluminiscentnim diodama-LED
Za zamjenu ovih svjetala obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
