2014 Peugeot 508 Vodič za korisnike (in Croatian)

3
79
Komfor
508_hr_Chap03_confort_ed01-2014
WIP Plug - Čitač USB
Priključno mjesto, s JACK i USB utičnicama, nalazi se u prednjem naslonu za ruke (ispod poklopca). Omogućuje priključivanje nekog prijenosnog uređaja, poput iPod-a® ili USB memorije. ® ili USB memorije. ®
Glazbene datoteke se očitavaju i šalju u autoradio, tako da ih možete slušati preko zvučnika u vozilu. Glazbenim datotekama možete upravljati sklopkama na obruču upravljača ili na upravljačkoj ploči autoradija i pregledavati ihna višenamjenskom ekranu.
Ako se koristi kao USB, prijenosni uređaj može se automatski puniti.
Više podataka o korištenju ove opreme možete naći u točki "Audio i telematika".
Otvor za skije
Taj otvor omogućuje prijevoz dugih predmeta.
O t v a r a n j e
 Spustite naslon za ruke.  Otvorite poklopac pritiskom na tipku.  Spustite poklopac.  Utovarite predmete kroz prtljažnik.

80
Komfor
508_hr_Chap03_confort_ed01-2014

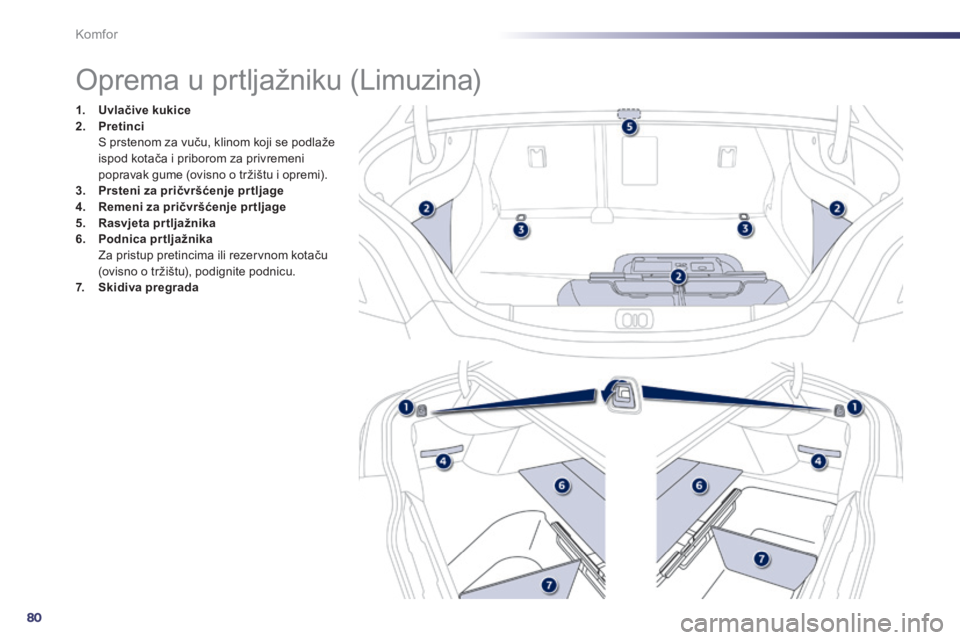

Oprema u prtljažniku (Limuzina)
1. Uvlačive kukice2. Pretinci S prstenom za vuču, klinom koji se podlaže ispod kotača i priborom za privremeni popravak gume (ovisno o tržištu i opremi). 3. Prsteni za pričvršćenje pr tljage4. Remeni za pričvršćenje pr tljage5. Rasvjeta prtljažnika6. Podnica prtljažnika Za pristup pretincima ili rezervnom kotaču (ovisno o tržištu), podignite podnicu. 7. Skidiva pregrada

3
81
Komfor
508_hr_Chap03_confort_ed01-2014

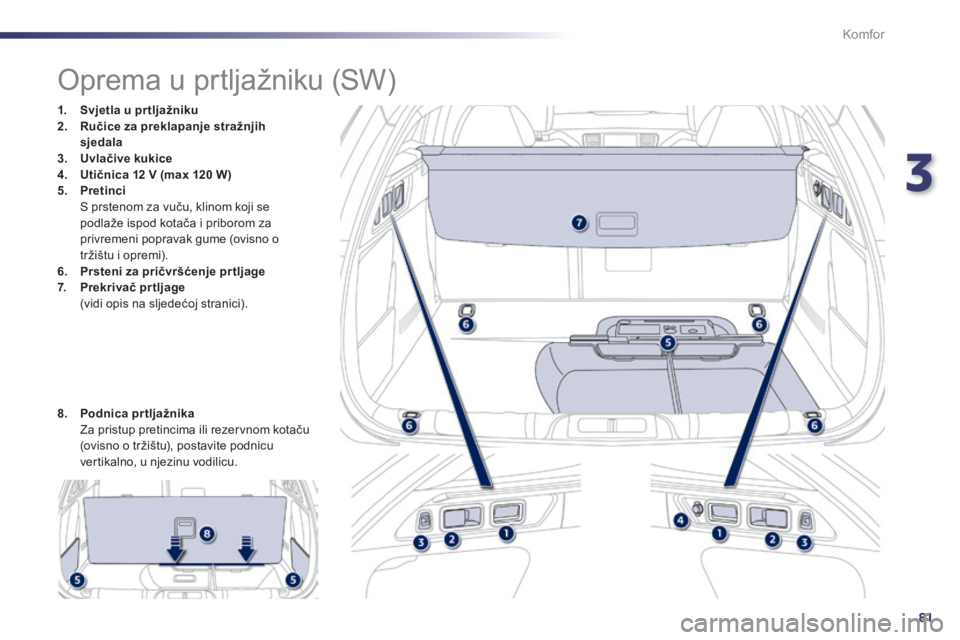

Oprema u prtljažniku (SW)
1. Svjetla u pr tljažniku2. Ručice za preklapanje stražnjihsjedala3. Uvlačive kukice4. Utičnica 12 V (max 120 W)5. Pretinci S prstenom za vuču, klinom koji se podlaže ispod kotača i priborom za privremeni popravak gume (ovisno otržištu i opremi). 6. Prsteni za pričvršćenje pr tljage7. Prekrivač prtljage (vidi opis na sljedećoj stranici).
8. Podnica prtljažnika Za pristup pretincima ili rezervnom kotaču (ovisno o tržištu), postavite podnicu vertikalno, u njezinu vodilicu.

82
Komfor
508_hr_Chap03_confort_ed01-2014

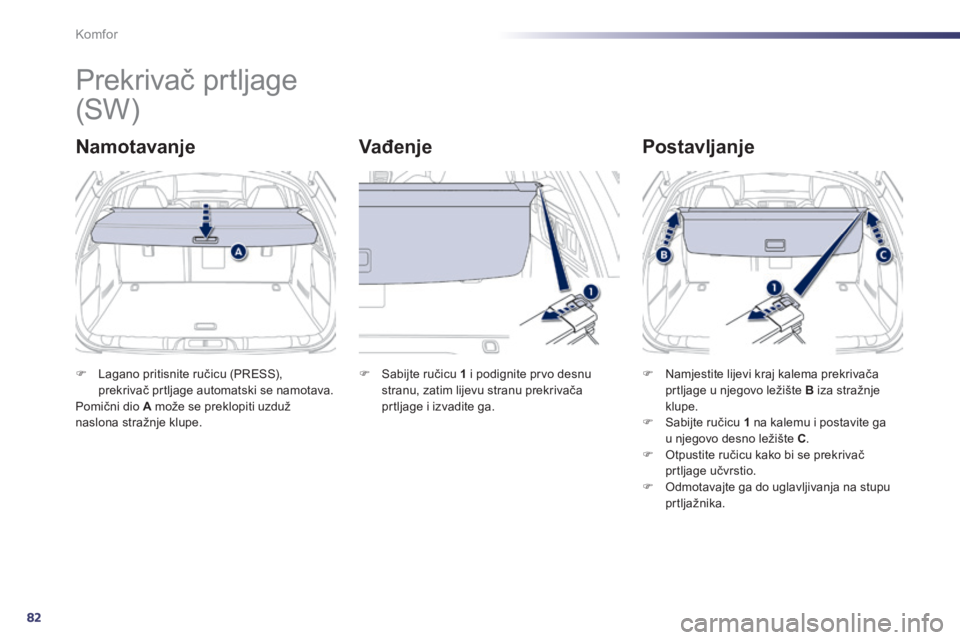

Prekrivač prtljage
Namotavanje V a đ e n j e Postavljanje
 Lagano pritisnite ručicu (PRESS), prekrivač prtljage automatski se namotava. Pomični dio A može se preklopiti uzduž naslona stražnje klupe.
 Sabijte ručicu 1 i podignite prvo desnu stranu, zatim lijevu stranu prekrivača prtljage i izvadite ga.
 Namjestite lijevi kraj kalema prekrivača prtljage u njegovo ležište B iza stražnje klupe.  Sabijte ručicu 1 na kalemu i postavite ga
u njegovo desno ležište C .  Otpustite ručicu kako bi se prekrivač prtljage učvrstio.  Odmotavajte ga do uglavljivanja na stupu prtljažnika.
( S W )

3
83
Komfor
508_hr_Chap03_confort_ed01-2014

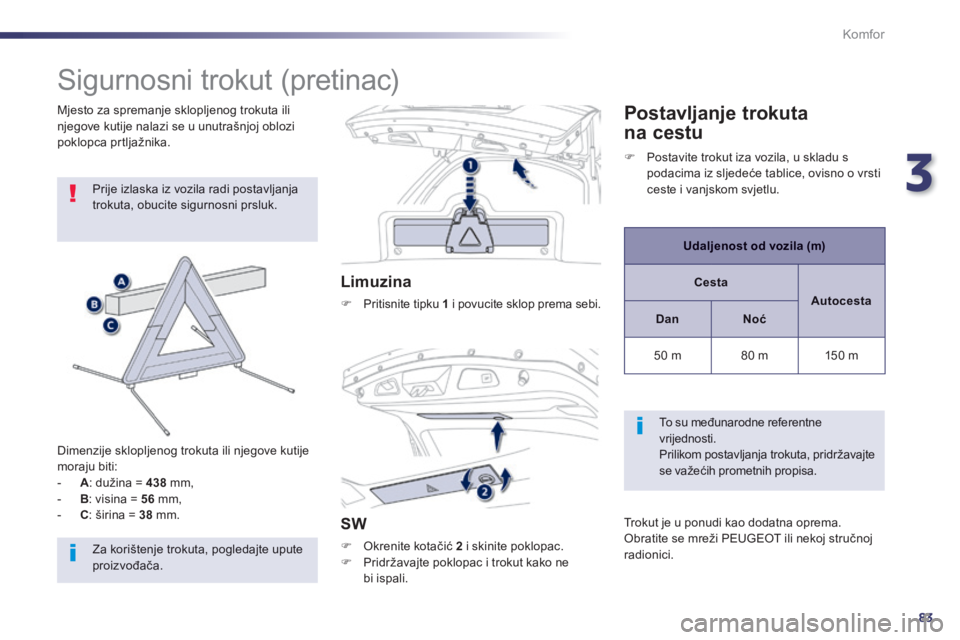

Sigurnosni trokut (pretinac)
Prije izlaska iz vozila radi postavljanja trokuta, obucite sigurnosni prsluk.
Dimenzije sklopljenog trokuta ili njegove kutije moraju biti: - A : dužina = 4 3 8 m m , - B : visina = 5 6 m m , - C : širina = 3 8 m m .
L i m u z i n a
 Pritisnite tipku 1 i povucite sklop prema sebi.
S W
 Okrenite kotačić 2 i skinite poklopac.  Pridržavajte poklopac i trokut kako ne b i i s p a l i .
Mjesto za spremanje sklopljenog trokuta ili njegove kutije nalazi se u unutrašnjoj oblozi poklopca prtljažnika.
Postavljanje trokuta
na cestu
Udaljenost od vozila (m)
Cesta
Autocesta
DanNoć
5 0 m 8 0 m 1 5 0 m
To su međunarodne referentne vrijednosti. Prilikom postavljanja trokuta, pridržavajte se važećih prometnih propisa.
Trokut je u ponudi kao dodatna oprema. Obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
 Postavite trokut iza vozila, u skladu s podacima iz sljedeće tablice, ovisno o vrsti ceste i vanjskom svjetlu.
Za korištenje trokuta, pogledajte upute proizvođača.

84
Komfor
508_hr_Chap03_confort_ed01-2014

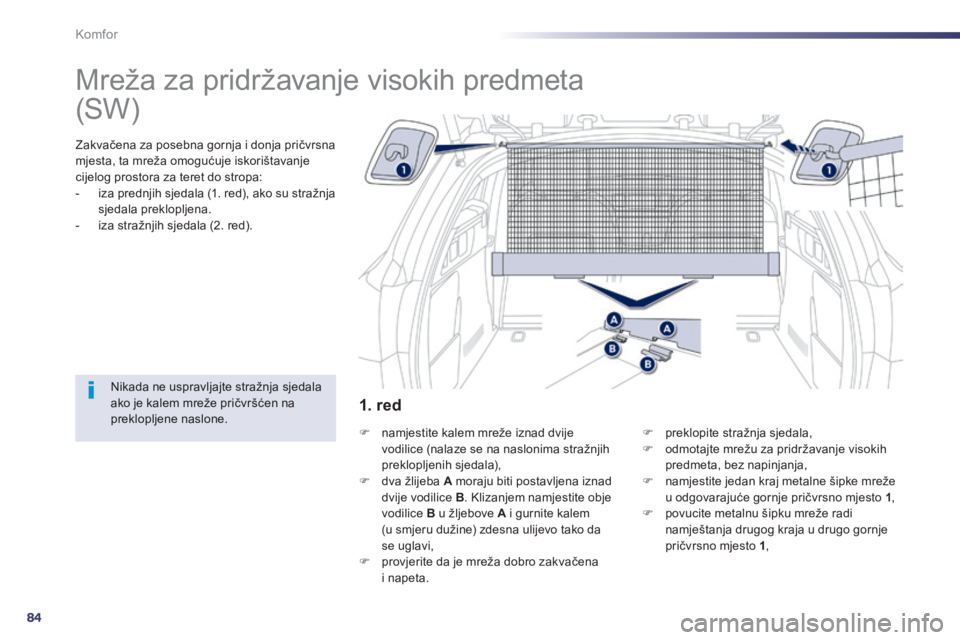

Mreža za pridržavanje visokih predmeta
Zakvačena za posebna gornja i donja pričvrsna mjesta, ta mreža omogućuje iskorištavanje cijelog prostora za teret do stropa: - iza prednjih sjedala (1. red), ako su stražnja sjedala preklopljena. - iza stražnjih sjedala (2. red).
Nikada ne uspravljajte stražnja sjedala ako je kalem mreže pričvršćen na preklopljene naslone.  namjestite kalem mreže iznad dvije vodilice (nalaze se na naslonima stražnjih preklopljenih sjedala),  dva žlijeba A moraju biti postavljena iznad dvije vodilice B . Klizanjem namjestite obje vodilice B u žljebove A i gurnite kalem(u smjeru dužine) zdesna ulijevo tako da
se uglavi,  provjerite da je mreža dobro zakvačenai napeta.
 preklopite stražnja sjedala,  odmotajte mrežu za pridržavanje visokih predmeta, bez napinjanja,  namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 1 ,  povucite metalnu šipku mreže radi namještanja drugog kraja u drugo gornje pričvrsno mjesto 1 ,
1. red
( S W )

3
85
Komfor
508_hr_Chap03_confort_ed01-2014

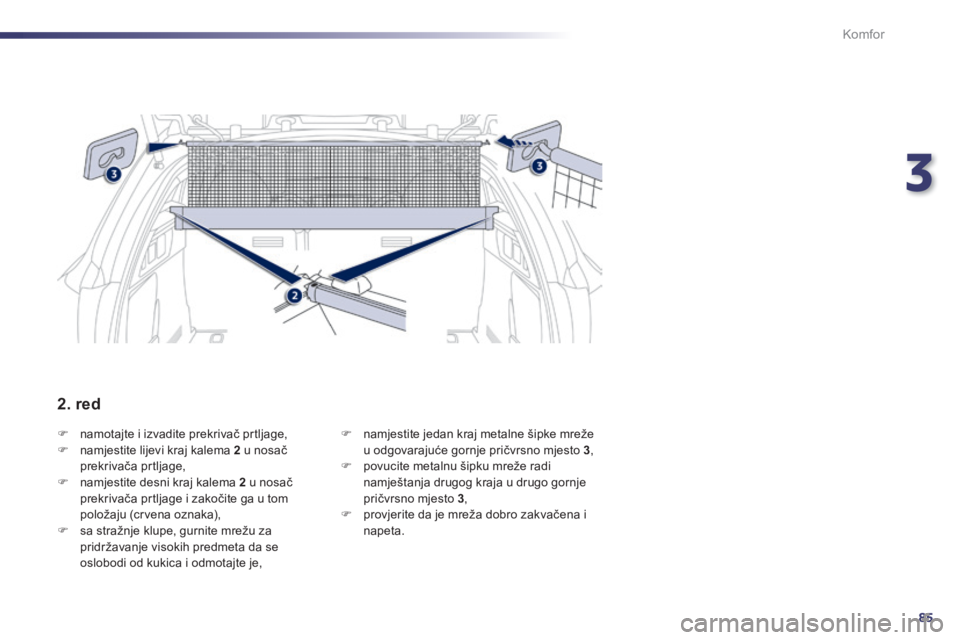

 namotajte i izvadite prekrivač prtljage,  namjestite lijevi kraj kalema 2 u nosač prekrivača prtljage,  namjestite desni kraj kalema 2 u nosač prekrivača prtljage i zakočite ga u tom položaju (crvena oznaka),  sa stražnje klupe, gurnite mrežu za pridržavanje visokih predmeta da se oslobodi od kukica i odmotajte je,
 namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 3 ,  povucite metalnu šipku mreže radi namještanja drugog kraja u drugo gornje pričvrsno mjesto 3 ,  provjerite da je mreža dobro zakvačena i n a p e t a .
2. red

86
Komfor
508_hr_Chap03_confort_ed01-2014

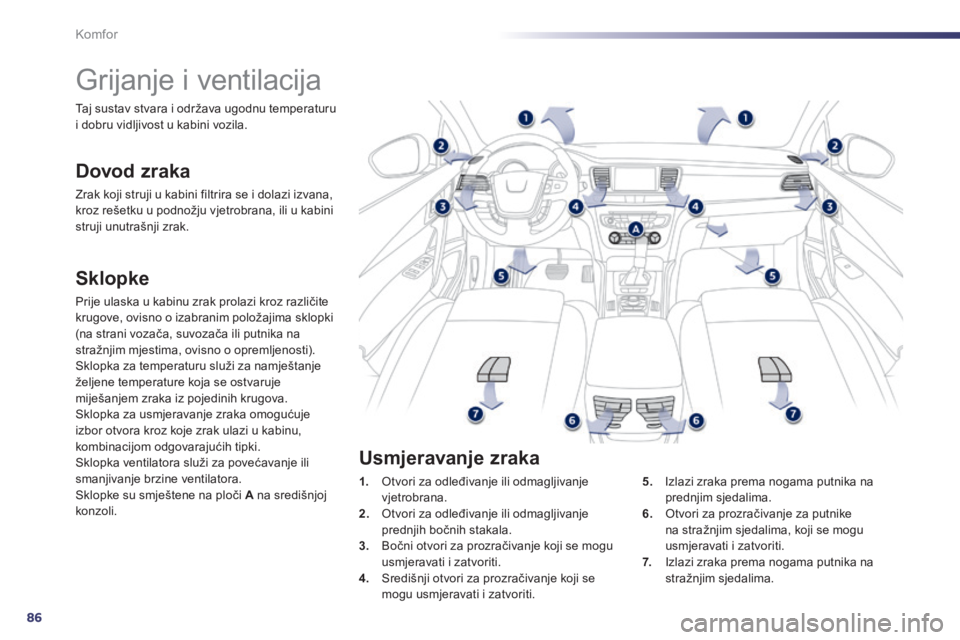

Grijanje i ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana, kroz rešetku u podnožju vjetrobrana, ili u kabini struji unutrašnji zrak.
S k l o p k e
Prije ulaska u kabinu zrak prolazi kroz različite krugove, ovisno o izabranim položajima sklopki (na strani vozača, suvozača ili putnika na stražnjim mjestima, ovisno o opremljenosti). Sklopka za temperaturu služi za namještanje željene temperature koja se ostvaruje miješanjem zraka iz pojedinih krugova. Sklopka za usmjeravanje zraka omogućuje izbor otvora kroz koje zrak ulazi u kabinu, kombinacijom odgovarajućih tipki. Sklopka ventilatora služi za povećavanje ili smanjivanje brzine ventilatora. Sklopke su smještene na ploči A na središnjoj k o n z o l i .
1. Otvori za odleđivanje ili odmagljivanje vjetrobrana. 2. Otvori za odleđivanje ili odmagljivanje prednjih bočnih stakala. 3. Bočni otvori za prozračivanje koji se mogu usmjeravati i zatvoriti. 4. Središnji otvori za prozračivanje koji se mogu usmjeravati i zatvoriti.
5. Izlazi zraka prema nogama putnika na prednjim sjedalima. 6. Otvori za prozračivanje za putnike na stražnjim sjedalima, koji se mogu usmjeravati i zatvoriti. 7. Izlazi zraka prema nogama putnika na stražnjim sjedalima.
Usmjeravanje zraka
Taj sustav stvara i održava ugodnu temperaturu i dobru vidljivost u kabini vozila.
