2014 Peugeot 508 Vodič za korisnike (in Croatian)

4
111
Vožnja
508_hr_Chap04_conduite_ed01-2014
Stupanj prijenosa za vožnju natrag smije se uključiti samo ako je vozilo zaustavljeno i ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja motora: - ručicu mjenjača uvijek postavite u neutralan položaj, - pritisnite papučicu spojke.

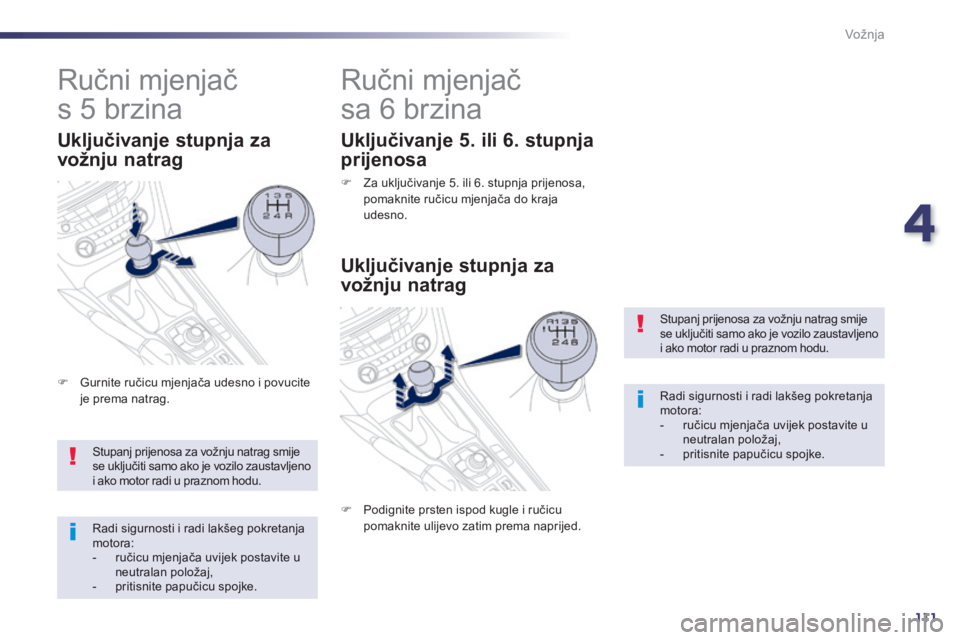

Ručni mjenjač
sa 6 brzina
Uključivanje 5. ili 6. stupnja
prijenosa
 Za uključivanje 5. ili 6. stupnja prijenosa, pomaknite ručicu mjenjača do kraja u d e s n o .
Stupanj prijenosa za vožnju natrag smije se uključiti samo ako je vozilo zaustavljeno i ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja motora: - ručicu mjenjača uvijek postavite u neutralan položaj, - pritisnite papučicu spojke.
R u č n i m j e n j a č
s 5 brzina
 Gurnite ručicu mjenjača udesno i povucite je prema natrag.
Uključivanje stupnja za
vožnju natrag
Uključivanje stupnja za
vožnju natrag
 Podignite prsten ispod kugle i ručicu pomaknite ulijevo zatim prema naprijed.

112
Vožnja
508_hr_Chap04_conduite_ed01-2014

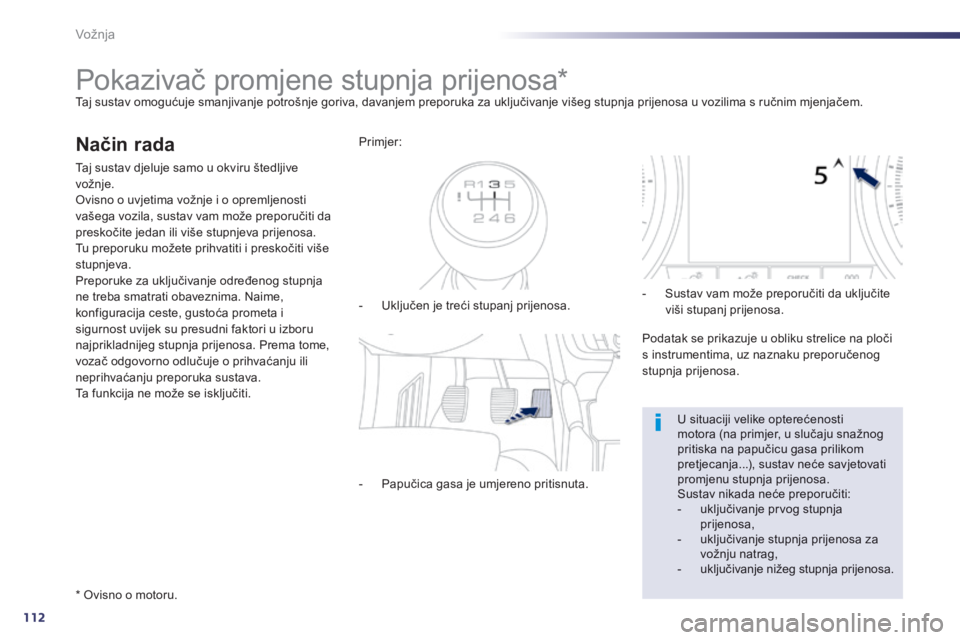

Pokazivač promjene stupnja prijenosa * Taj sustav omogućuje smanjivanje potrošnje goriva, davanjem preporuka za uključivanje višeg stupnja prijenosa u vozilima s ručnim mjenjačem.
Način rada
Taj sustav djeluje samo u okviru štedljive vožnje. Ovisno o uvjetima vožnje i o opremljenosti vašega vozila, sustav vam može preporučiti da preskočite jedan ili više stupnjeva prijenosa. Tu preporuku možete prihvatiti i preskočiti više stupnjeva. Preporuke za uključivanje određenog stupnja ne treba smatrati obaveznima. Naime, konfiguracija ceste, gustoća prometa i sigurnost uvijek su presudni faktori u izboru najprikladnijeg stupnja prijenosa. Prema tome, vozač odgovorno odlučuje o prihvaćanju ili neprihvaćanju preporuka sustava. Ta funkcija ne može se isključiti.
* Ovisno o motoru.
- Uključen je treći stupanj prijenosa.
P r i m j e r :
- Papučica gasa je umjereno pritisnuta.
- Sustav vam može preporučiti da uključite viši stupanj prijenosa.
Podatak se prikazuje u obliku strelice na ploči s instrumentima, uz naznaku preporučenog stupnja prijenosa.
U situaciji velike opterećenosti motora (na primjer, u slučaju snažnog pritiska na papučicu gasa prilikom pretjecanja...), sustav neće savjetovati promjenu stupnja prijenosa. Sustav nikada neće preporučiti: - uključivanje prvog stupnja prijenosa, - uključivanje stupnja prijenosa za vožnju natrag, - uključivanje nižeg stupnja prijenosa.

4
113
Vožnja
508_hr_Chap04_conduite_ed01-2014

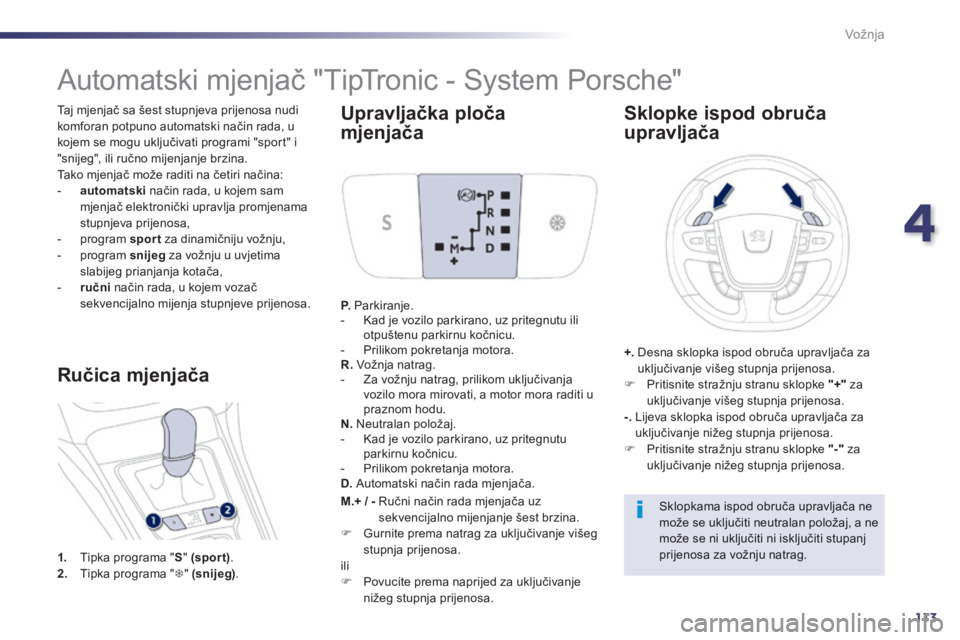

Taj mjenjač sa šest stupnjeva prijenosa nudi komforan potpuno automatski način rada, u kojem se mogu uključivati programi "sport" i "snijeg", ili ručno mijenjanje brzina. Tako mjenjač može raditi na četiri načina: - automatski način rada, u kojem sam mjenjač elektronički upravlja promjenama stupnjeva prijenosa, - p r o g r a m spor t za dinamičniju vožnju, - p r o g r a m snijeg za vožnju u uvjetima slabijeg prianjanja kotača, - ručni način rada, u kojem vozač sekvencijalno mijenja stupnjeve prijenosa.
Automatski mjenjač "TipTronic - System Porsche"
1. Tipka programa " S " (spor t) . 2. Tipka programa "  " (snijeg) .
Ručica mjenjača
Upravljačka ploča
mjenjača
P. Parkiranje. - Kad je vozilo parkirano, uz pritegnutu ili otpuštenu parkirnu kočnicu. - Prilikom pokretanja motora. R. Vožnja natrag. - Za vožnju natrag, prilikom uključivanja vozilo mora mirovati, a motor mora raditi u praznom hodu. N. Neutralan položaj. - Kad je vozilo parkirano, uz pritegnutu parkirnu kočnicu. - Prilikom pokretanja motora. D. Automatski način rada mjenjača.
Sklopke ispod obruča
upravljača
+. Desna sklopka ispod obruča upravljača za uključivanje višeg stupnja prijenosa.  Pritisnite stražnju stranu sklopke "+" za uključivanje višeg stupnja prijenosa. -. Lijeva sklopka ispod obruča upravljača za uključivanje nižeg stupnja prijenosa.  Pritisnite stražnju stranu sklopke "-" za uključivanje nižeg stupnja prijenosa.
Sklopkama ispod obruča upravljača ne može se uključiti neutralan položaj, a ne može se ni uključiti ni isključiti stupanj prijenosa za vožnju natrag.
M.+ / - Ručni način rada mjenjača uz sekvencijalno mijenjanje šest brzina.  Gurnite prema natrag za uključivanje višeg stupnja prijenosa. i l i  Povucite prema naprijed za uključivanje
nižeg stupnja prijenosa.

114
Vožnja
508_hr_Chap04_conduite_ed01-2014

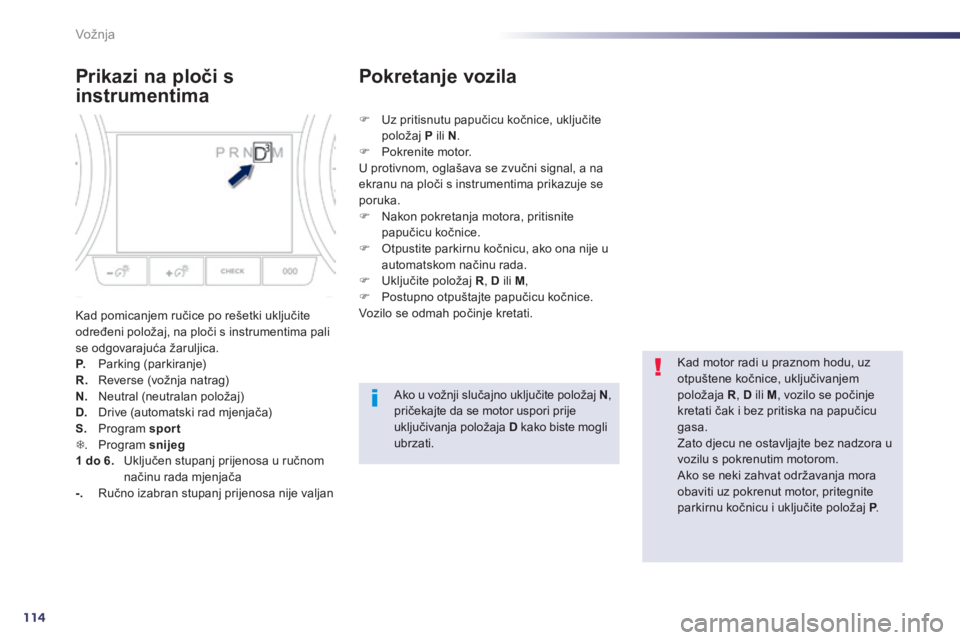

Prikazi na ploči s
instrumentima
Kad pomicanjem ručice po rešetki uključite određeni položaj, na ploči s instrumentima pali se odgovarajuća žaruljica. P. Parking (parkiranje) R. Reverse (vožnja natrag) N. Neutral (neutralan položaj) D. Drive (automatski rad mjenjača) S. Program spor t  . Program snijeg 1 do 6. Uključen stupanj prijenosa u ručnom načinu rada mjenjača -. Ručno izabran stupanj prijenosa nije valjan
 Uz pritisnutu papučicu kočnice, uključite položaj P ili N .  Pokrenite motor. U protivnom, oglašava se zvučni signal, a na ekranu na ploči s instrumentima prikazuje se poruka.  Nakon pokretanja motora, pritisnite
papučicu kočnice.  Otpustite parkirnu kočnicu, ako ona nije u automatskom načinu rada.  Uključite položaj R , D ili M ,  Postupno otpuštajte papučicu kočnice. Vozilo se odmah počinje kretati.
Pokretanje vozila
Kad motor radi u praznom hodu, uz otpuštene kočnice, uključivanjem položaja R , D ili M , vozilo se počinje kretati čak i bez pritiska na papučicu gasa. Zato djecu ne ostavljajte bez nadzora u vozilu s pokrenutim motorom. Ako se neki zahvat održavanja mora obaviti uz pokrenut motor, pritegnite parkirnu kočnicu i uključite položaj P .
Ako u vožnji slučajno uključite položaj N , pričekajte da se motor uspori prije uključivanja položaja D kako biste mogli ubrzati.

4
115
Vožnja
508_hr_Chap04_conduite_ed01-2014
U vožnji nikada ne uključujte položaj N . Nikada ne uključujte položaje P ili R ako vozilo nije potpuno zaustavljeno.

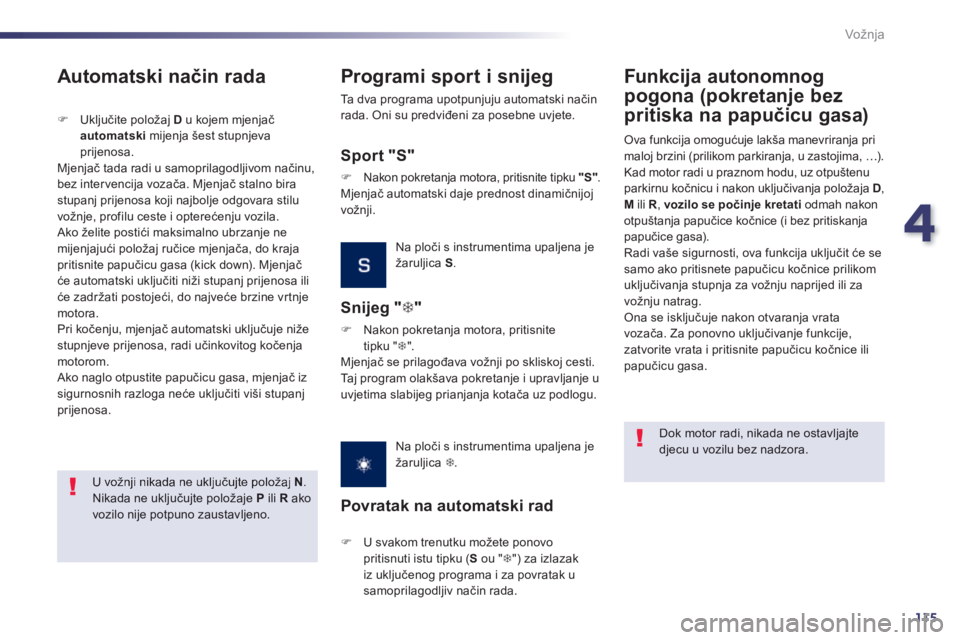

Automatski način rada
 Uključite položaj D u kojem mjenjač automatski mijenja šest stupnjeva prijenosa. Mjenjač tada radi u samoprilagodljivom načinu, bez intervencija vozača. Mjenjač stalno bira stupanj prijenosa koji najbolje odgovara stilu vožnje, profilu ceste i opterećenju vozila. Ako želite postići maksimalno ubrzanje ne mijenjajući položaj ručice mjenjača, do kraja pritisnite papučicu gasa (kick down). Mjenjač će automatski uključiti niži stupanj prijenosa ili će zadržati postojeći, do najveće brzine vrtnje motora. Pri kočenju, mjenjač automatski uključuje niže stupnjeve prijenosa, radi učinkovitog kočenja motorom. Ako naglo otpustite papučicu gasa, mjenjač iz sigurnosnih razloga neće uključiti viši stupanj prijenosa.
Programi sport i snijeg
Sport "S"
 Nakon pokretanja motora, pritisnite tipku " S" . Mjenjač automatski daje prednost dinamičnijoj vožnji.
Na ploči s instrumentima upaljena je žaruljica S .
S n i j e g "  "
 Nakon pokretanja motora, pritisnite tipku "  " . Mjenjač se prilagođava vožnji po skliskoj cesti. Taj program olakšava pokretanje i upravljanje u uvjetima slabijeg prianjanja kotača uz podlogu.
Na ploči s instrumentima upaljena je žaruljica  .
Povratak na automatski rad
 U svakom trenutku možete ponovo pritisnuti istu tipku ( S ou "  ") za izlazak iz uključenog programa i za povratak u
samoprilagodljiv način rada.
Ta dva programa upotpunjuju automatski način rada. Oni su predviđeni za posebne uvjete.
Funkcija autonomnog
pogona (pokretanje bez
pritiska na papučicu gasa)
Ova funkcija omogućuje lakša manevriranja pri maloj brzini (prilikom parkiranja, u zastojima, …). Kad motor radi u praznom hodu, uz otpuštenu parkirnu kočnicu i nakon uključivanja položaja D , M ili R , vozilo se počinje kretati odmah nakon otpuštanja papučice kočnice (i bez pritiskanja papučice gasa). Radi vaše sigurnosti, ova funkcija uključit će se samo ako pritisnete papučicu kočnice prilikom uključivanja stupnja za vožnju naprijed ili za vožnju natrag. Ona se isključuje nakon otvaranja vrata vozača. Za ponovno uključivanje funkcije, zatvorite vrata i pritisnite papučicu kočnice ili papučicu gasa.
Dok motor radi, nikada ne ostavljajte djecu u vozilu bez nadzora.

116
Vožnja
508_hr_Chap04_conduite_ed01-2014

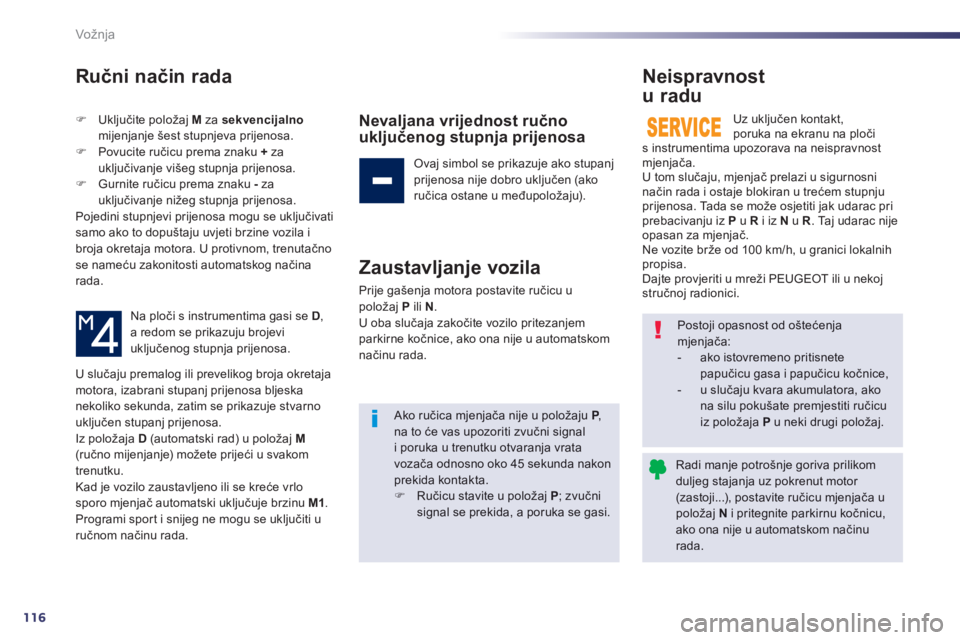

Ručni način rada
 Uključite položaj M za sekvencijalno mijenjanje šest stupnjeva prijenosa.  Povucite ručicu prema znaku + za uključivanje višeg stupnja prijenosa.  Gurnite ručicu prema znaku - za uključivanje nižeg stupnja prijenosa. Pojedini stupnjevi prijenosa mogu se uključivati samo ako to dopuštaju uvjeti brzine vozila i broja okretaja motora. U protivnom, trenutačno se nameću zakonitosti automatskog načina rada.
Na ploči s instrumentima gasi se D , a redom se prikazuju brojevi uključenog stupnja prijenosa.
Nevaljana vrijednost ručno uključenog stupnja prijenosa
Ovaj simbol se prikazuje ako stupanj prijenosa nije dobro uključen (ako ručica ostane u međupoložaju).
Zaustavljanje vozila
Prije gašenja motora postavite ručicu u položaj P ili N . U oba slučaja zakočite vozilo pritezanjem parkirne kočnice, ako ona nije u automatskom načinu rada.
Neispravnost
u radu
Uz uključen kontakt, poruka na ekranu na ploči s instrumentima upozorava na neispravnost mjenjača. U tom slučaju, mjenjač prelazi u sigurnosni način rada i ostaje blokiran u trećem stupnju prijenosa. Tada se može osjetiti jak udarac pri prebacivanju iz P u R i iz N u R . Taj udarac nije opasan za mjenjač. Ne vozite brže od 100 km/h, u granici lokalnih propisa. Dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
U slučaju premalog ili prevelikog broja okretaja motora, izabrani stupanj prijenosa bljeska nekoliko sekunda, zatim se prikazuje stvarno uključen stupanj prijenosa.
Iz položaja D (automatski rad) u položaj M (ručno mijenjanje) možete prijeći u svakom trenutku. Kad je vozilo zaustavljeno ili se kreće vrlo sporo mjenjač automatski uključuje brzinu M1 . Programi sport i snijeg ne mogu se uključiti u ručnom načinu rada.
Postoji opasnost od oštećenja mjenjača: - ako istovremeno pritisnete papučicu gasa i papučicu kočnice, - u slučaju kvara akumulatora, ako na silu pokušate premjestiti ručicu iz položaja P u neki drugi položaj. Ako ručica mjenjača nije u položaju P , na to će vas upozoriti zvučni signal i poruka u trenutku otvaranja vrata vozača odnosno oko 45 sekunda nakon prekida kontakta.  Ručicu stavite u položaj P ; zvučni signal se prekida, a poruka se gasi.
Radi manje potrošnje goriva prilikom duljeg stajanja uz pokrenut motor (zastoji...), postavite ručicu mjenjača u položaj N i pritegnite parkirnu kočnicu, ako ona nije u automatskom načinu r a d a .

4
117
Vožnja
508_hr_Chap04_conduite_ed01-2014

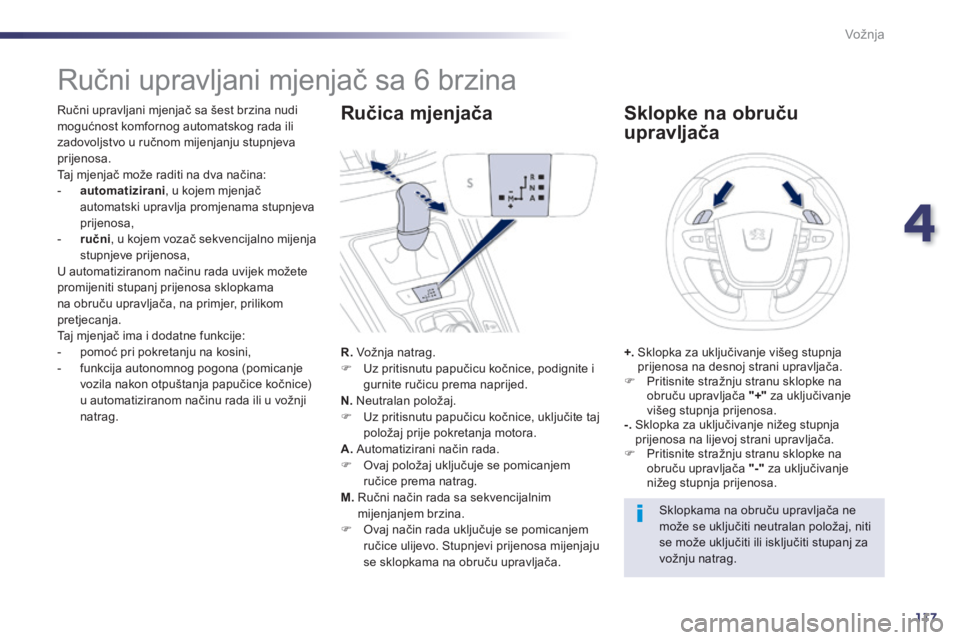

Ručni upravljani mjenjač sa 6 brzina
Ručni upravljani mjenjač sa šest brzina nudi mogućnost komfornog automatskog rada ili zadovoljstvo u ručnom mijenjanju stupnjeva prijenosa. Taj mjenjač može raditi na dva načina: - automatizirani , u kojem mjenjač automatski upravlja promjenama stupnjeva prijenosa, - ručni , u kojem vozač sekvencijalno mijenja stupnjeve prijenosa, U automatiziranom načinu rada uvijek možete promijeniti stupanj prijenosa sklopkama na obruču upravljača, na primjer, prilikom pretjecanja. Taj mjenjač ima i dodatne funkcije: - pomoć pri pokretanju na kosini, - funkcija autonomnog pogona (pomicanje vozila nakon otpuštanja papučice kočnice) u automatiziranom načinu rada ili u vožnji n a t r a g .
R. Vožnja natrag . Uz pritisnutu papučicu kočnice, podignite i gurnite ručicu prema naprijed. N. Neutralan položaj.  Uz pritisnutu papučicu kočnice, uključite taj položaj prije pokretanja motora. A. Automatizirani način rada.  Ovaj položaj uključuje se pomicanjem ručice prema natrag. M. Ručni način rada sa sekvencijalnim mijenjanjem brzina.  Ovaj način rada uključuje se pomicanjem ručice ulijevo. Stupnjevi prijenosa mijenjaju se sklopkama na obruču upravljača.
Ručica mjenjača
+. Sklopka za uključivanje višeg stupnja prijenosa na desnoj strani upravljača.  Pritisnite stražnju stranu sklopke na obruču upravljača "+" za uključivanje višeg stupnja prijenosa. -. Sklopka za uključivanje nižeg stupnja prijenosa na lijevoj strani upravljača.  Pritisnite stražnju stranu sklopke na obruču upravljača "-" za uključivanje nižeg stupnja prijenosa.
Sklopke na obruču
upravljača
Sklopkama na obruču upravljača ne može se uključiti neutralan položaj, niti se može uključiti ili isključiti stupanj za vožnju natrag.

118
Vožnja
508_hr_Chap04_conduite_ed01-2014
Prilikom uključivanja stupnja za vožnju natrag, sustav emitira zvučni signal.
Ako pri pokretanju motora ručica mjenjača nije u položaju N , na ploči s instrumentima bljeska slovo N , uz zvučni signal i poruku na ekranu na ploči s instrumentima. Ako pri pokretanju motora nije pritisnuta papučica kočnice, na ploči s instrumentima bljeska žaruljica pritisnute papučice kočnice , uz zvučni signal i poruku na ekranu na ploči s instrumentima. Za brže ubrzavanje (na primjer, prilikom pretjecanja drugog vozila), snažno pritisnite papučicu gasa preko točke otpora na kraju hoda papučice.

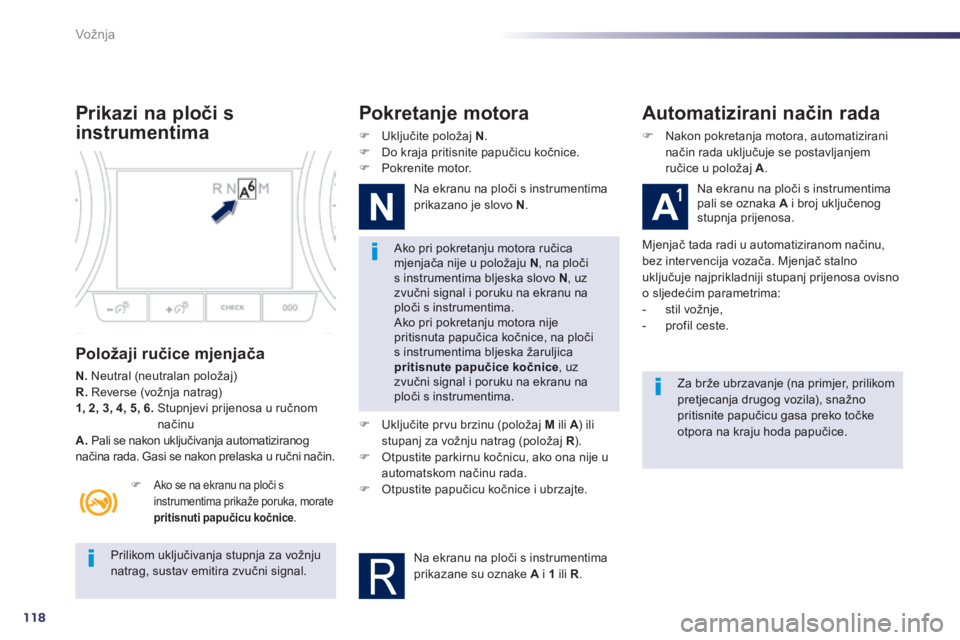

Prikazi na ploči s
instrumentima
Položaji ručice mjenjača
N. Neutral (neutralan položaj) R. Reverse (vožnja natrag) 1, 2, 3, 4, 5, 6. Stupnjevi prijenosa u ručnom načinu A. Pali se nakon uključivanja automatiziranog načina rada. Gasi se nakon prelaska u ručni način.
 Ako se na ekranu na ploči s instrumentima prikaže poruka, morate pritisnuti papučicu kočnice .
Pokretanje motora
 Uključite položaj N .  Do kraja pritisnite papučicu kočnice.  Pokrenite motor.
Na ekranu na ploči s instrumentima prikazano je slovo N .
 Uključite prvu brzinu (položaj M ili A ) ili stupanj za vožnju natrag (položaj R ).  Otpustite parkirnu kočnicu, ako ona nije u automatskom načinu rada.  Otpustite papučicu kočnice i ubrzajte.
Na ekranu na ploči s instrumentima prikazane su oznake A i 1 ili R .
Automatizirani način rada
 Nakon pokretanja motora, automatizirani način rada uključuje se postavljanjem ručice u položaj A .
Na ekranu na ploči s instrumentima pali se oznaka A i broj uključenog stupnja prijenosa.
Mjenjač tada radi u automatiziranom načinu, bez intervencija vozača. Mjenjač stalno uključuje najprikladniji stupanj prijenosa ovisno o sljedećim parametrima: - s t i l v o ž n j e , - p r o f i l c e s t e .
