2014 Peugeot 508 Návod k obsluze (in Czech)

8
199
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

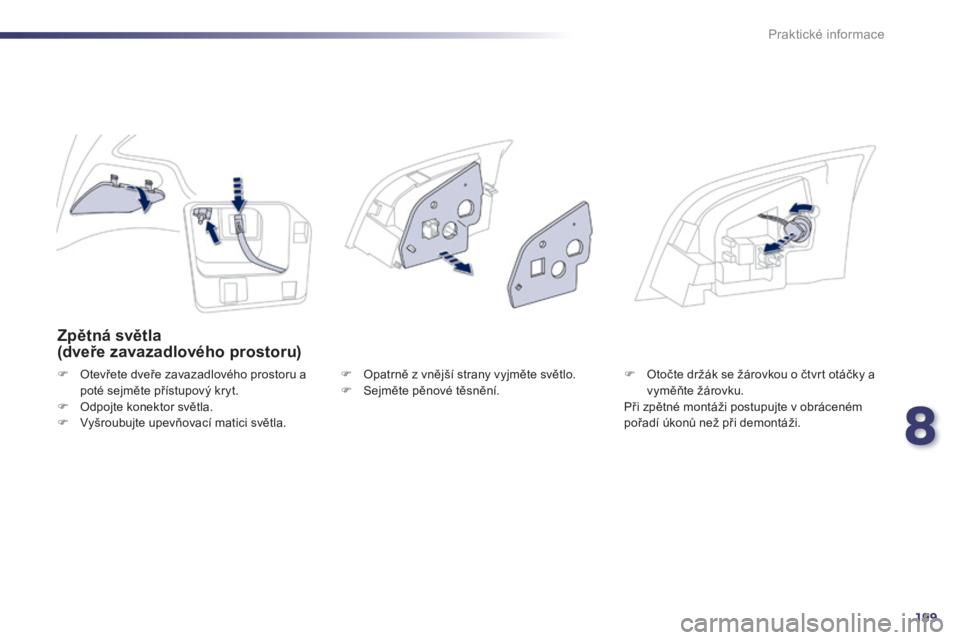

Zpětná světla (dveře zavazadlového prostoru)
 Otevřete dveře zavazadlového prostoru a poté sejměte přístupový kryt.  Odpojte konektor světla.  Vyšroubujte upevňovací matici světla.
 Opatrně z vnější strany vyjměte světlo.  Sejměte pěnové těsnění.  Otočte držák se žárovkou o čtvrt otáčky a vyměňte žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.

200
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014

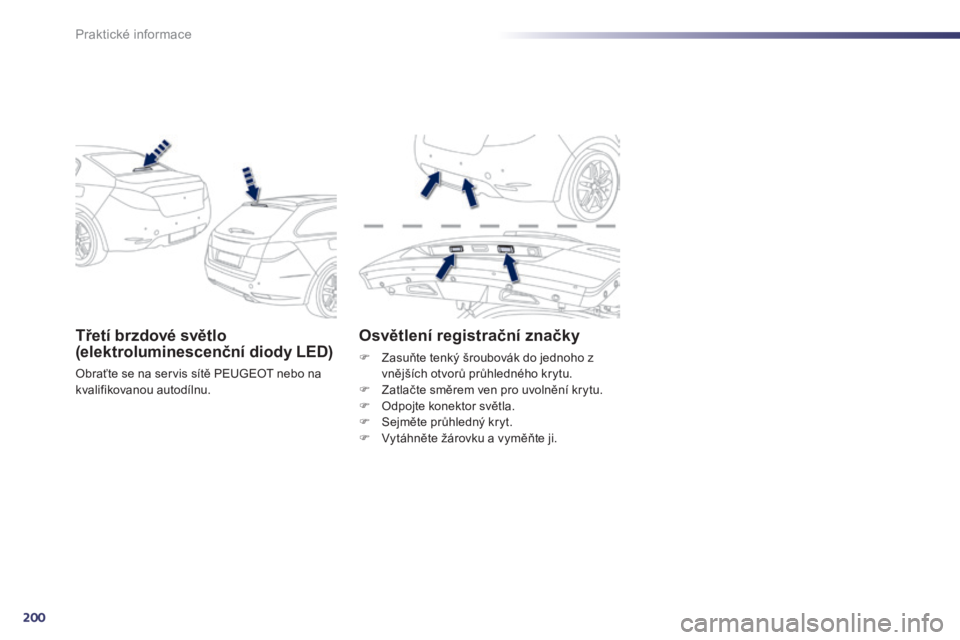

Třetí brzdové světlo (elektroluminescenční diody LED)
Obraťte se na servis sítě PEUGEOT nebo na kvalifikovanou autodílnu.
Osvětlení registrační značky
 Zasuňte tenký šroubovák do jednoho z vnějších otvorů průhledného krytu.  Zatlačte směrem ven pro uvolnění krytu.  Odpojte konektor světla.  Sejměte průhledný kryt.  Vytáhněte žárovku a vyměňte ji.

8
201
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Výměna pojistky Postup výměny vadné pojistky za novou pojistku pro opravu vadné funkce.
Pinzeta pro vysunutí pojistek je umístěná v odkládací skříňce.
Přístup k pomůckám
Před výměnou pojistky je nutné zjistit příčinu poruchy a odstranit ji.  Pohledem určete vadnou pojistku podle stavu jejího vlákna.
Výměna pojistky
DobráŠpatná
 Pro vytažení pojistky z uložení použijte speciální pinzetu.  Vadnou pojistku nahrazujte vždy pojistkou se stejnou proudovou hodnotou.
 Ověř te, že souhlasí číslo vyražené na skříňce, proudová hodnota vyznačená na pojistce a hodnota v následujících tabulkách.
PEUGEOT odmítá odpovědnost za náklady na opravu vozidla nebo za poruchy jeho funkce způsobené nainstalováním doplňkového vybavení, které není dodáváno a doporučeno
společností PEUGEOT a nebylo nainstalováno podle jejích předpisů, zejména je-li celková spotřeba dodatečně připojených přístrojů větší než 10 miliampér.
Instalace elektrického příslušenství
Elektrický obvod vozidla je navržen tak, aby mohl pracovat se sériovým a na přání montovaným vybavením. Před instalováním dalšího vybavení nebo elektrických doplňků do vozidla se poraďte s pracovníky servisní sítě PEUGEOT nebo s pracovníky kvalifikované autodílny.

202
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části palubní desky (na levé straně).
Přístup k pojistkám
 Vyklopte panel s ovladači, poté lehce zatlačte, abyste překonali zarážky.
Č . pojistkyProud ( A ) Funkce
F6 A nebo B15 Autorádio.
F83 Alarm.
F1310 Zapalovač cigaret vpředu.
F1410 Zásuvka 12 V vpředu.
F163 Zadní stropní světlo, zadní lampičky na čtení.
F173 Přední stropní světlo, osvětlení kosmetického zrcátka.
F28 A nebo B15 Autorádio.
F3020 Zadní stěrač.
F3210 Zesilovač zvuku.

8
203
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Č. pojistkyProud (A)Funkce
F315 Panel s ovladači oken na straně řidiče, zásuvka 12 V u zadních sedadel.
F415 Zásuvka 12 V v zavazadlovém prostoru.
F530 Sekvenční ovládání zadních oken.
F630 Sekvenční ovládání předních oken.
F1120 Rozvodná jednotka pro přívěs.
F1220 Zesilovač zvuku.
F1520 Posuvná clona prosklené panoramatické střechy (SW).
F165 Panel s ovladači oken na straně řidiče.
Pojistky za odkládací
skříňkou

204
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Pojistky v motorovém
prostoru
Přístup k pojistkám
 Otevřete víko.  Vyměňte pojistku (viz příslušný odstavec).  Po zásahu víko velmi pečlivě uzavřete pro zaručení těsnosti pojistkové skříňky.
Č . pojistky P r o u d (A)Funkce
F2015 Čerpadlo ostřikovače skel vpředu/vzadu.
F2120 Čerpadlo ostřikovače světlometů.
F2215 Zvukové výstražné zařízení.
F2315 Dálkové světlo vpravo.
F2415 Dálkové světlo vlevo.
F275 Clona světla vlevo
F285 Clona světla vpravo. Pojistková skříňka se nachází v motorovém prostoru v blízkosti baterie.

8
205
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
Autobaterie 12 V Pracovní postup pro dobití vybité autobaterie nebo pro nastartování motoru s pomocí jiné autobaterie.
Přítomnost tohoto štítku signalizuje použití olověné autobaterie (akumulátoru) 12 V se specifickými vlastnostmi, jejíž odpojení nebo výměnu je třeba svěřit servisu sítě PEUGEOT nebo kvalifikované autodílně. Nedodržení tohoto doporučení může způsobit předčasné opotřebení baterie.
Po zpětné montáži baterie bude systém Stop & Start aktivní až po několika hodinách, v závislosti na meteorologických podmínkách a stavu nabití baterie (přibližně až 8 hodin).
Autobaterie je umístěna v motorovém prostoru. Přístup :  otevřete kapotu za pomoci vnitřní a poté vnější páčky,  sundejte plastový kryt pro zpřístupnění obou svorek,  uvolněte pojistkovou skříňku pro vytažení
autobaterie, je-li to nutné.
Přístup k autobaterii
 Zvedněte páčku D zcela nahoru pro odjištění svěrné objímky E .
Odpojení svorky kladného pólu (+)
Opětné připojení svorky kladného pólu (+)
 Umístěte otevřenou svěrnou objímku E kabelu na výstup kladného pólu (+) autobaterie.  Zatlačte na svěrnou objímku E svisle dolů pro její řádné umístění na autobaterii.  Zajistěte svěrnou objímku odsunutím polohovacího výstupku a poté sklopením páčky D .
Netlačte na páčku silou, protože v případě špatného umístění svěrné objímky nebude zajištění možné; v takovém případě znovu zopakujte celý postup.

206
Praktické informace
508_cs_Chap08_info pratiques_ed01-2014
 Připojte červený kabel ke svorce kladného pólu (+) vybité autobaterie A , poté ke svorce (+) pomocné autobaterie B .
Nastartování s pomocí jiné
autobaterie
 V případě potřeby odpojte autobaterii vozidla.  Řiďte se návodem k obsluze vydaným výrobcem dobíječky.  Připojte autobaterii počínaje svorkou záporného pólu (-).  Ověř te čistotu pólů a svorek. Jsou-li pokryty síranem (bělavé nebo nazelenalé usazeniny), odmontujte je a očistěte.
Dobití autobaterie
dobíječkou
Dobití baterie systému Stop & Start nevyžaduje její odpojení.
 Připojte jeden konec zeleného nebo černého kabelu ke svorce záporného pólu (-) pomocné autobaterie B .  Připojte druhý konec zeleného nebo černého kabelu ke kostřicímu bodu CVašeho vozidla (držák motoru).  Startujte, nechte točit motor.  Vyčkejte na návrat na volnoběžné otáčky a poté odpojte kabely.
