2014 PEUGEOT 5008 Betriebsanleitungen (in German)

9
Fahrbetrieb
167

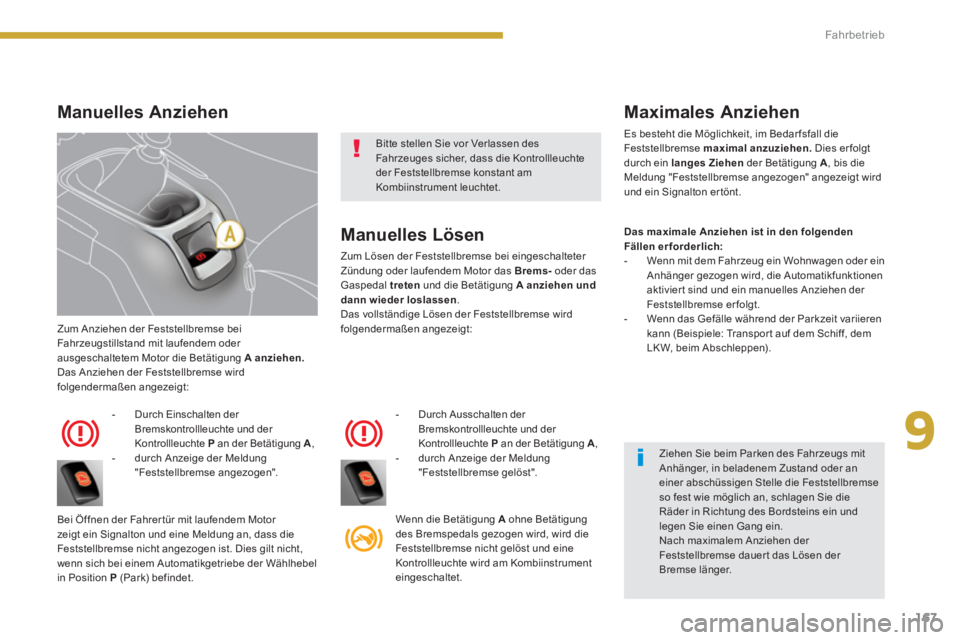

Zum Anziehen der Feststellbremse bei
Fahrzeugstillstand mit laufendem oder
ausgeschaltetem Motor die Betätigung A anziehen.

Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür mit laufendem Motor
zeigt ein Signalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist. Dies gilt nicht,
wenn sich bei einem Automatikgetriebe der Wählhebel
in Position P
(Park) befindet.


Manuelles Lösen

Zum Lösen der Feststellbremse bei eingeschalteter
Zündung oder laufendem Motor das Brems-
oder das
Gaspedal treten
und die Betätigung A
anziehen und
dann wieder loslassen
.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:


- Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn die Betätigung A
ohne Betätigung
des Bremspedals gezogen wird, wird die
Feststellbremse nicht gelöst und eine
Kontrollleuchte wird am Kombiinstrument
eingeschaltet.


Manuelles Anziehen
Maximales Anziehen

Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen.
Dies er folgt
durch ein langes Ziehen
der Betätigung A
, bis die
Meldung "Feststellbremse angezogen" angezeigt wird
und ein Signalton er tönt.

Das maximale Anziehen ist in den folgenden
Fällen erforderlich:



- Wenn mit dem Fahrzeug ein Wohnwagen oder ein
Anhänger gezogen wird, die Automatikfunktionen
aktiviert sind und ein manuelles Anziehen der
Feststellbremse erfolgt.

- Wenn das Gefälle während der Parkzeit variieren
kann (Beispiele: Transpor t auf dem Schiff, dem
LK W, beim Abschleppen).
Bitte stellen Sie vor Verlassen des
Fahrzeuges sicher, dass die Kontrollleuchte
der Feststellbremse konstant am
Kombiinstrument leuchtet.


Ziehen Sie beim Parken des Fahrzeugs mit
Anhänger, in beladenem Zustand oder an
einer abschüssigen Stelle die Feststellbremse
so fest wie möglich an, schlagen Sie die
Räder in Richtung des Bordsteins ein und
legen Sie einen Gang ein.
Nach maximalem Anziehen der
Feststellbremse dauer t das Lösen der
Bremse länger.

Fahrbetrieb
168

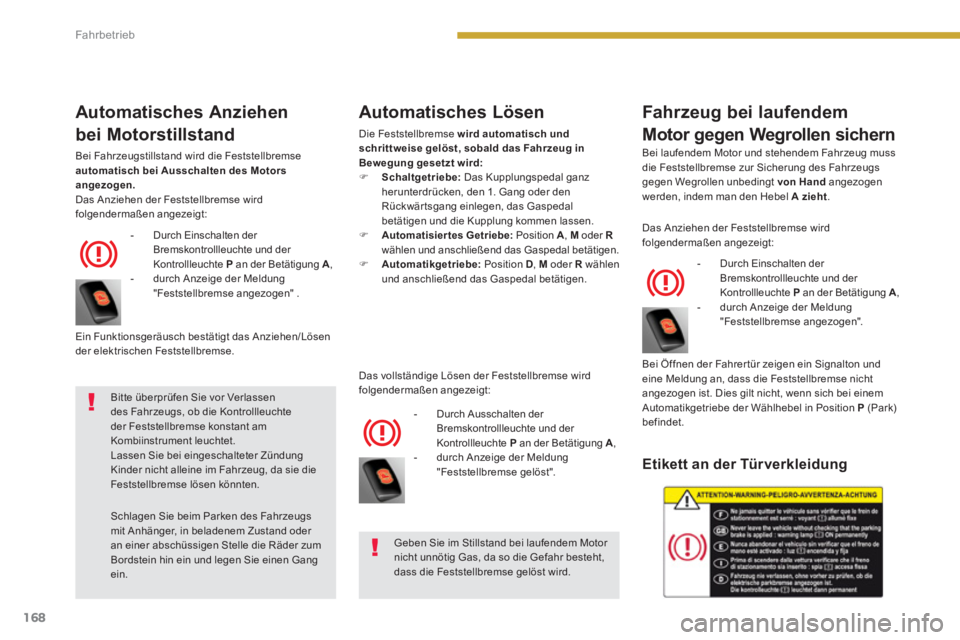

Automatisches Anziehen
bei Motorstillstand
Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei Ausschalten des Motors
angezogen.

Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse angezogen" .


Automatisches Lösen

Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird:



)
Schaltgetriebe:
Das Kupplungspedal ganz
herunterdrücken, den 1. Gang oder den
Rückwär tsgang einlegen, das Gaspedal
betätigen und die Kupplung kommen lassen.

)
Automatisiertes
Getriebe:
Position A
, M
oder R
wählen und anschließend das Gaspedal betätigen.

)
Automatikgetriebe:
Position D
, M
oder R
wählen
und anschließend das Gaspedal betätigen.


- Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse gelöst". Ein Funktionsgeräusch bestätigt das Anziehen/Lösen
der elektrischen Feststellbremse.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:

Fahrzeug bei laufendem
Motor gegen Wegrollen sichern
Bei laufendem Motor und stehendem Fahrzeug muss
die Feststellbremse zur Sicherung des Fahrzeugs
gegen Wegrollen unbedingt von Hand
angezogen
werden, indem man den Hebel A zieht
.


- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür zeigen ein Signalton und
eine Meldung an, dass die Feststellbremse nicht
angezogen ist. Dies gilt nicht, wenn sich bei einem
Automatikgetriebe der Wählhebel in Position P
(Park)
befindet.

Etikett an der Tür verkleidung


Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird.

Bitte überprüfen Sie vor Verlassen
des Fahrzeugs, ob die Kontrollleuchte
der Feststellbremse konstant am
Kombiinstrument leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie die
Feststellbremse lösen könnten.

Schlagen Sie beim Parken des Fahrzeugs
mit Anhänger, in beladenem Zustand oder
an einer abschüssigen Stelle die Räder zum
Bordstein hin ein und legen Sie einen Gang
ein.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:

9
Fahrbetrieb
169

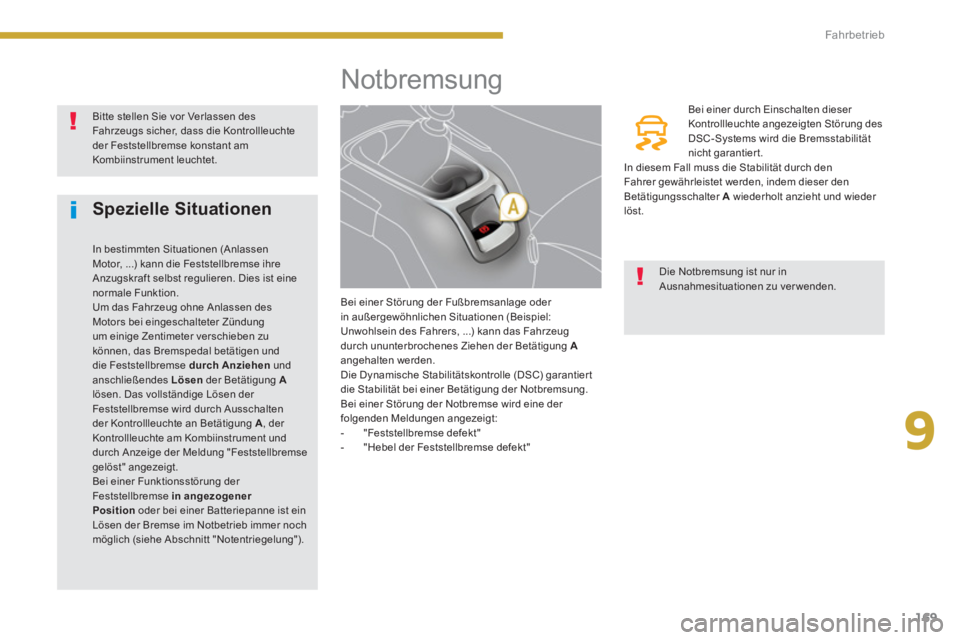

Notbremsung


Bei einer Störung der Fußbremsanlage oder
in außergewöhnlichen Situationen (Beispiel:
Unwohlsein des Fahrers, ...) kann das Fahrzeug
durch ununterbrochenes Ziehen der Betätigung A

angehalten werden.
Die Dynamische Stabilitätskontrolle (DSC) garantier t
die Stabilität bei einer Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird eine der
folgenden Meldungen angezeigt:


- "Feststellbremse defekt"

- "Hebel der Feststellbremse defekt"
Bei einer durch Einschalten dieser
Kontrollleuchte angezeigten Störung des
DSC-Systems wird die Bremsstabilität
nicht garantier t.
In diesem Fall muss die Stabilität durch den
Fahrer gewährleistet werden, indem dieser den
Betätigungsschalter A
wiederholt anzieht und wieder
löst. Bitte stellen Sie vor Verlassen des
Fahrzeugs sicher, dass die Kontrollleuchte
der Feststellbremse konstant am
Kombiinstrument leuchtet.


Die Notbremsung ist nur in
Ausnahmesituationen zu verwenden.



Spezielle Situationen


In bestimmten Situationen (Anlassen
Motor, ...) kann die Feststellbremse ihre
Anzugskraft selbst regulieren. Dies ist eine
normale Funktion.
Um das Fahrzeug ohne Anlassen des
Motors bei eingeschalteter Zündung
um einige Zentimeter verschieben zu
können, das Bremspedal betätigen und
die Feststellbremse durch Anziehen
und
anschließendes Lösen
der Betätigung A

lösen. Das vollständige Lösen der
Feststellbremse wird durch Ausschalten
der Kontrollleuchte an Betätigung A
, der
Kontrollleuchte am Kombiinstrument und
durch Anzeige der Meldung "Feststellbremse
gelöst" angezeigt.
Bei einer Funktionsstörung der
Feststellbremse in angezogener
Position
oder bei einer Batteriepanne ist ein
Lösen der Bremse im Notbetrieb immer noch
möglich (siehe Abschnitt "Notentriegelung").

Fahrbetrieb
170

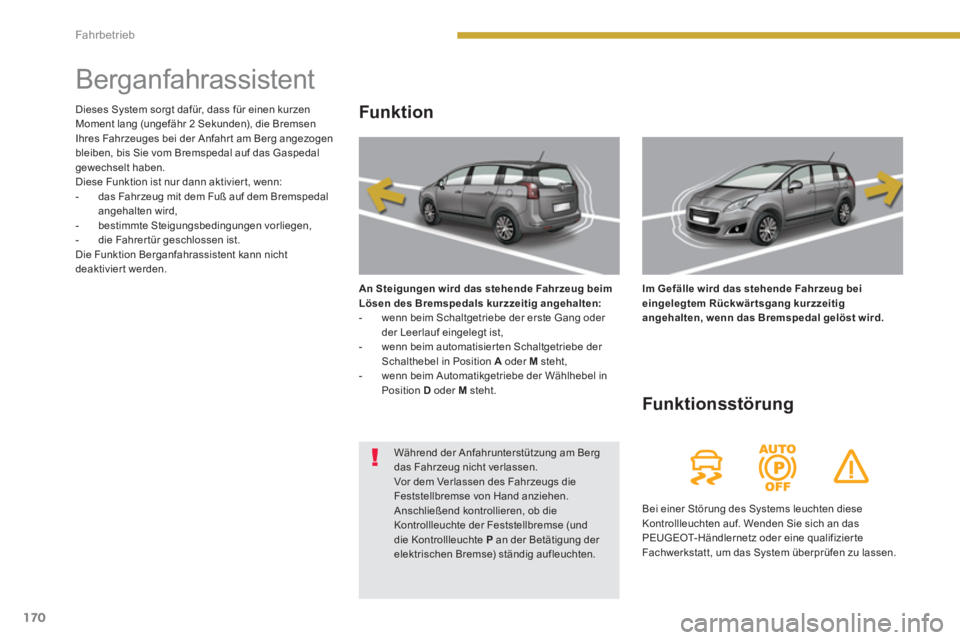

Berganfahrassistent


Funk tion


An Steigungen wird das stehende Fahrzeug beim
Lösen des Bremspedals kurzzeitig angehalten:



- wenn beim Schaltgetriebe der erste Gang oder
der Leerlauf eingelegt ist,

- wenn beim automatisier ten Schaltgetriebe der
Schalthebel in Position A
oder M
steht,

- wenn beim Automatikgetriebe der Wählhebel in
Position D
oder M
steht.
Im Gefälle wird das stehende Fahrzeug bei
eingelegtem Rückwär tsgang kurzzeitig
angehalten, wenn das Bremspedal gelöst wird.





Funk tionsstörung

Bei einer Störung des Systems leuchten diese
Kontrollleuchten auf. Wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizier te
Fachwerkstatt, um das System überprüfen zu lassen. Dieses System sorgt dafür, dass für einen kurzen
Moment lang (ungefähr 2 Sekunden), die Bremsen
Ihres Fahrzeuges bei der Anfahr t am Berg angezogen
bleiben, bis Sie vom Bremspedal auf das Gaspedal
gewechselt haben.
Diese Funktion ist nur dann aktivier t, wenn:


- das Fahrzeug mit dem Fuß auf dem Bremspedal
angehalten wird,

- bestimmte Steigungsbedingungen vorliegen,

- die Fahrer tür geschlossen ist.
Die Funktion Berganfahrassistent kann nicht
deaktiviert werden.

Während der Anfahrunterstützung am Berg
das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs die
Feststellbremse von Hand anziehen.
Anschließend kontrollieren, ob die
Kontrollleuchte der Feststellbremse (und
die Kontrollleuchte P
an der Betätigung der
elektrischen Bremse) ständig aufleuchten.

9
Fahrbetrieb
171

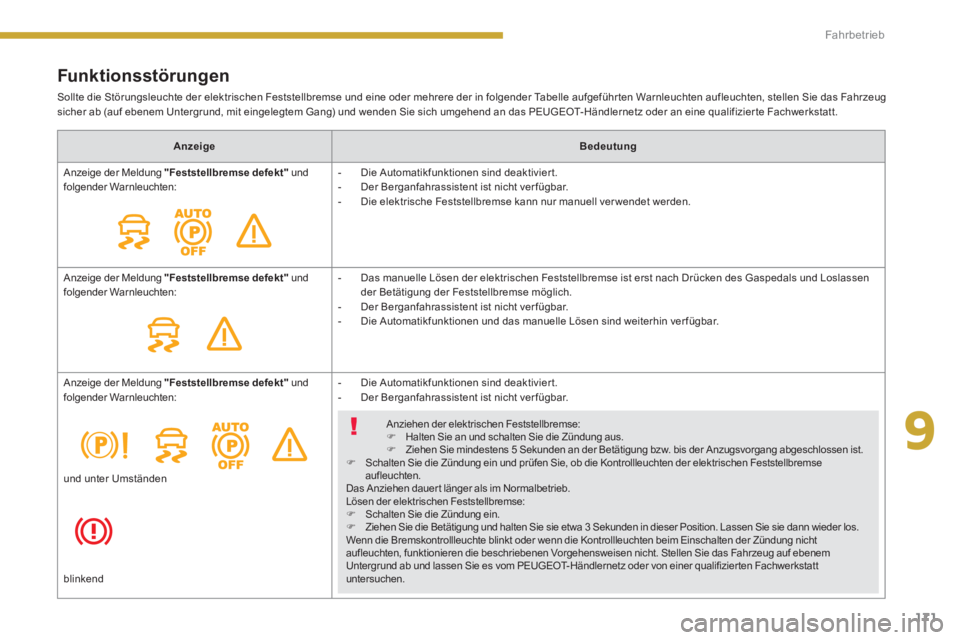

Funk tionsstörungen

Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführ ten Warnleuchten aufleuchten, stellen Sie das Fahrzeug
sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifizier te Fachwerkstatt.


Anzeige




Bedeutung


Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktivier t.

- Der Berganfahrassistent ist nicht ver fügbar.

- Die elektrische Feststellbremse kann nur manuell ver wendet werden.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken des Gaspedals und Loslassen
der Betätigung der Feststellbremse möglich.

- Der Berganfahrassistent ist nicht ver fügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin ver fügbar.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktivier t.

- Der Berganfahrassistent ist nicht ver fügbar.

Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.

)
Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.

)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse
aufleuchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:


)
Schalten Sie die Zündung ein.

)
Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten der Zündung nicht
aufleuchten, funktionieren die beschriebenen Vorgehensweisen nicht. Stellen Sie das Fahrzeug auf ebenem
Untergrund ab und lassen Sie es vom PEUGEOT-Händlernetz oder von einer qualifizier ten Fachwerkstatt
untersuchen. und unter Umständen


blinkend

Fahrbetrieb
172

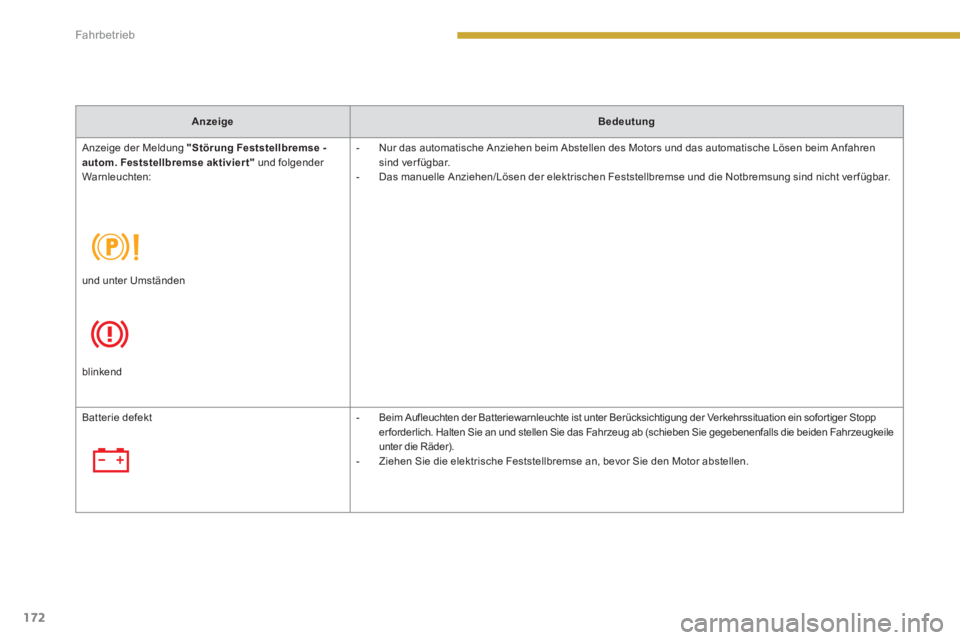

Anzeige




Bedeutung


Anzeige der Meldung "Störung
Feststellbremse
-
autom.
Feststellbremse
aktiviert"
und folgender
Warnleuchten:


- Nur das automatische Anziehen beim Abstellen des Motors und das automatische Lösen beim Anfahren
sind verfügbar.

- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und die Notbremsung sind nicht verfügbar.


und unter Umständen



blinkend
Batterie defekt

- Beim Aufleuchten der Batteriewarnleuchte ist unter Berücksichtigung der Verkehrssituation ein sofor tiger Stopp
er forderlich. Halten Sie an und stellen Sie das Fahrzeug ab (schieben Sie gegebenenfalls die beiden Fahrzeugkeile
unter die Räder).

- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.

9
Fahrbetrieb
173

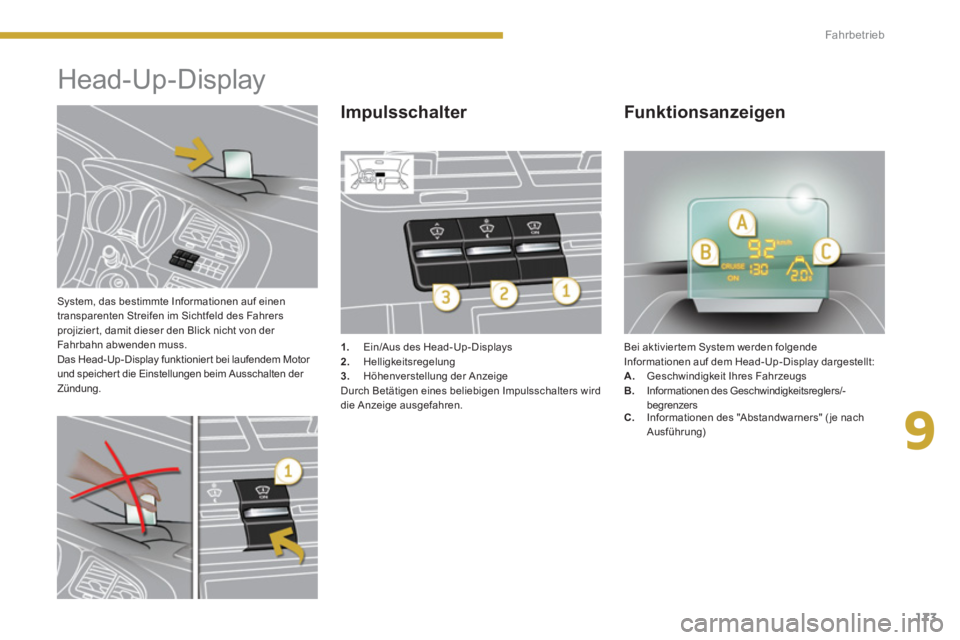

System, das bestimmte Informationen auf einen
transparenten Streifen im Sichtfeld des Fahrers
projizier t, damit dieser den Blick nicht von der
Fahrbahn abwenden muss.
Das Head-Up-Display funktionier t bei laufendem Motor
und speicher t die Einstellungen beim Ausschalten der
Zündung.








Head-Up-Display



1.
Ein/Aus des Head-Up-Displays

2.
Helligkeitsregelung

3.
Höhenverstellung der Anzeige
Durch Betätigen eines beliebigen Impulsschalters wird
die Anzeige ausgefahren. Bei aktivier tem System werden folgende
Informationen auf dem Head-Up-Display dargestellt:


A.
Geschwindigkeit Ihres Fahrzeugs

B.
Informationen des Geschwindigkeitsreglers/-
begrenzers



Impulsschalter
Funktionsanzeigen



C.
Informationen des "Abstandwarners" ( je nach
Ausführung)

Fahrbetrieb
174


)

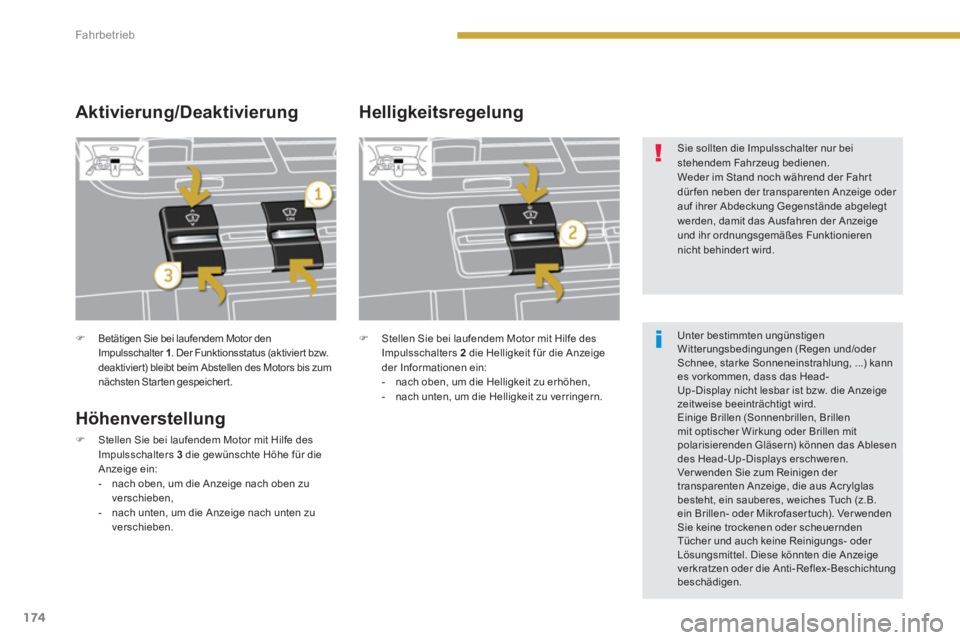

Betätigen Sie bei laufendem Motor den
Impulsschalter 1
. Der Funktionsstatus (aktivier t bzw.
deaktivier t) bleibt beim Abstellen des Motors bis zum
nächsten Starten gespeichert.



Höhenverstellung



)
Stellen Sie bei laufendem Motor mit Hilfe des
Impulsschalters 3
die gewünschte Höhe für die
Anzeige ein:


- nach oben, um die Anzeige nach oben zu
verschieben,

- nach unten, um die Anzeige nach unten zu
verschieben.




Aktivierung/Deaktivierung
Helligkeitsregelung



)
Stellen Sie bei laufendem Motor mit Hilfe des
Impulsschalters 2
die Helligkeit für die Anzeige
der Informationen ein:


- nach oben, um die Helligkeit zu erhöhen,

- nach unten, um die Helligkeit zu verringern.



Sie sollten die Impulsschalter nur bei
stehendem Fahrzeug bedienen.
Weder im Stand noch während der Fahr t
dür fen neben der transparenten Anzeige oder
auf ihrer Abdeckung Gegenstände abgelegt
werden, damit das Ausfahren der Anzeige
und ihr ordnungsgemäßes Funktionieren
nicht behinder t wird.

Unter bestimmten ungünstigen
Witterungsbedingungen (Regen und/oder
Schnee, starke Sonneneinstrahlung, ...) kann
es vorkommen, dass das Head-
Up-Display nicht lesbar ist bzw. die Anzeige
zeitweise beeinträchtigt wird.
Einige Brillen (Sonnenbrillen, Brillen
mit optischer Wirkung oder Brillen mit
polarisierenden Gläsern) können das Ablesen
des Head-Up-Displays erschweren.
Ver wenden Sie zum Reinigen der
transparenten Anzeige, die aus Acr ylglas
besteht, ein sauberes, weiches Tuch (z.B.
ein Brillen- oder Mikrofaser tuch). Ver wenden
Sie keine trockenen oder scheuernden
Tücher und auch keine Reinigungs- oder
Lösungsmittel. Diese könnten die Anzeige
verkratzen oder die Anti-Reflex-Beschichtung
beschädigen.
