2014 PEUGEOT 5008 Betriebsanleitungen (in German)

11
Praktische Tipps
231

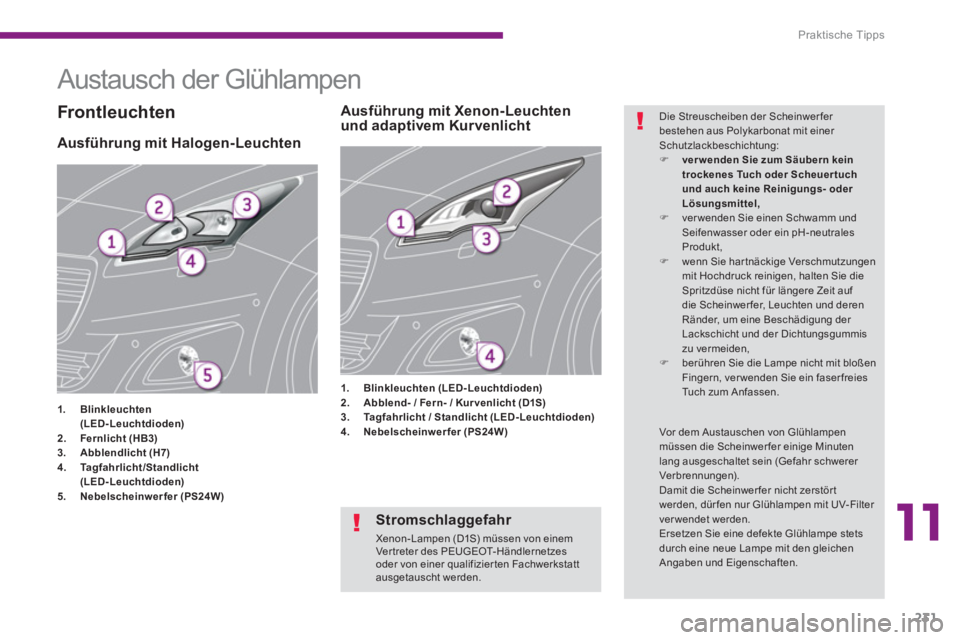

Austausch der Glühlampen
























Ausführung mit Halogen-Leuchten



1.
Blinkleuchten

(LED-Leuchtdioden)


2.
Fernlicht (HB3)


3.
Abblendlicht (H7)


4.
Ta g f a h r l i c h t

/Standlicht

(LED-Leuchtdioden)


5.
Nebelscheinwer fer (PS24W)





1.
Blinkleuchten (LED-Leuchtdioden)


2.
Abblend- / Fern- / Kur venlicht (D1S)


3.
Ta g f a h r l i c h t
/ Standlicht (LED-Leuchtdioden)


4.
Nebelscheinwer fer (PS24W)






































Ausführung mit Xenon-Leuchten
und adaptivem Kur venlicht
Frontleuchten
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


)
ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuer tuch
und auch keine Reinigungs- oder
Lösungsmittel,


)
ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,

)
wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden,

)
berühren Sie die Lampe nicht mit bloßen
Fingern, ver wenden Sie ein faser freies
Tuch zum Anfassen.

Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Ver brennungen).
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.


Stromschlaggefahr

Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden.

Praktische Tipps
232

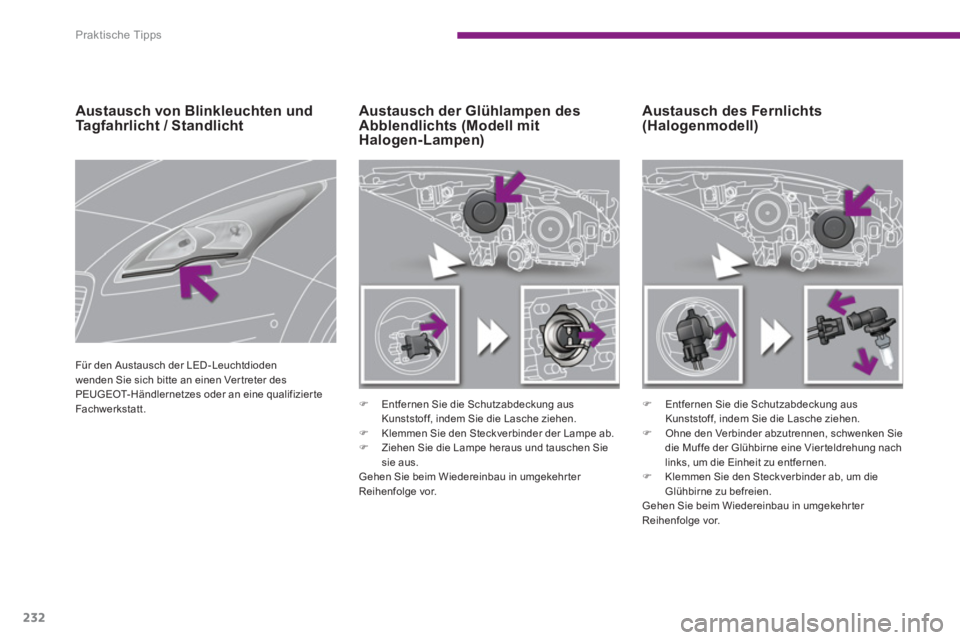

Austausch des Fernlichts
(Halogenmodell)








Austausch der Glühlampen des
Abblendlichts (Modell mit
Halogen-Lampen)


)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.

)
Klemmen Sie den Steckverbinder der Lampe ab.

)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.


)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.

)
Ohne den Verbinder abzutrennen, schwenken Sie
die Muffe der Glühbirne eine Vier teldrehung nach
links, um die Einheit zu entfernen.

)
Klemmen Sie den Steckverbinder ab, um die
Glühbirne zu befreien.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.





















Austausch von Blinkleuchten und
Tagfahrlicht / Standlicht
Für den Austausch der LED - Leuchtdioden
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt.

11
Praktische Tipps
233

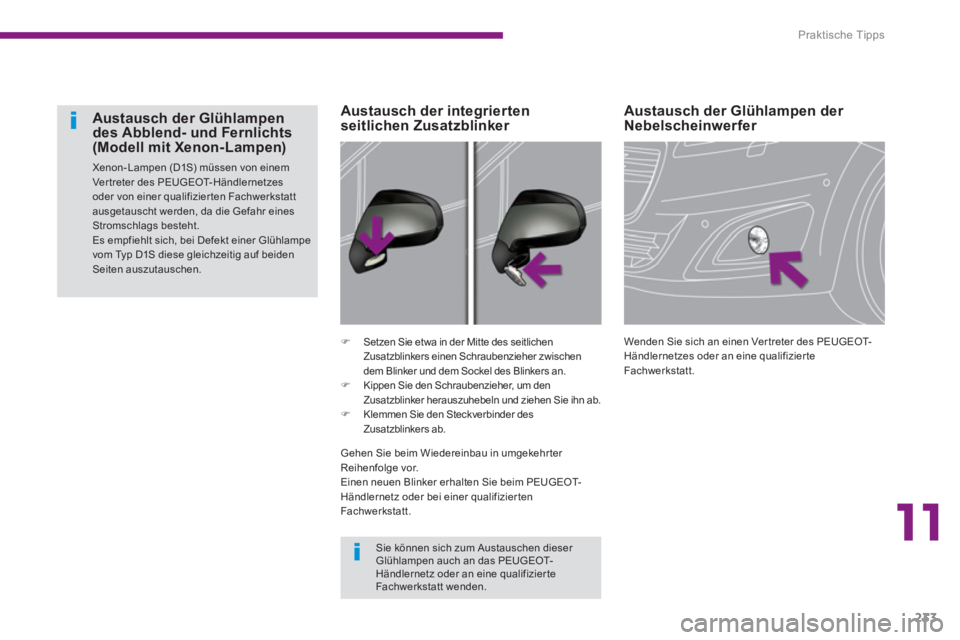

Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.


)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Blinker und dem Sockel des Blinkers an.

)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.









Austausch der integrierten
seitlichen Zusatzblinker







Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glühlampe
vom Typ D1S diese gleichzeitig auf beiden
Seiten auszutauschen.


Sie können sich zum Austauschen dieser
Glühlampen auch an das PEUGEOT-
Händlernetz oder an eine qualifizier te
Fachwerkstatt wenden.

Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Einen neuen Blinker erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizier ten
Fachwerkstatt.

Praktische Tipps
234

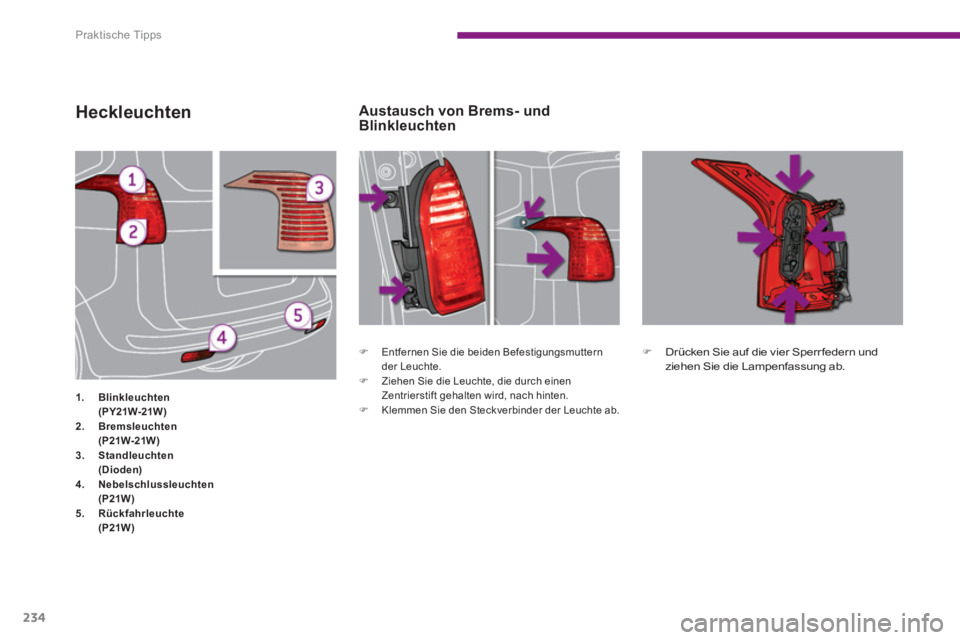

Heckleuchten



1.
Blinkleuchten

(PY21W-21W )


2.
Bremsleuchten

(P21W-21W)


3.
Standleuchten

(Dioden)


4.
Nebelschlussleuchten

(P21W)




5.
Rü

ckfahrleuchte

(P21W)



)
Entfernen Sie die beiden Befestigungsmuttern
der Leuchte.

)
Ziehen Sie die Leuchte, die durch einen
Zentrierstift gehalten wird, nach hinten.

)
Klemmen Sie den Steckverbinder der Leuchte ab.
)

Drücken Sie auf die vier Sperr federn und
ziehen Sie die Lampenfassung ab.

Austausch von Brems- und
Blinkleuchten

11
Praktische Tipps
235

)

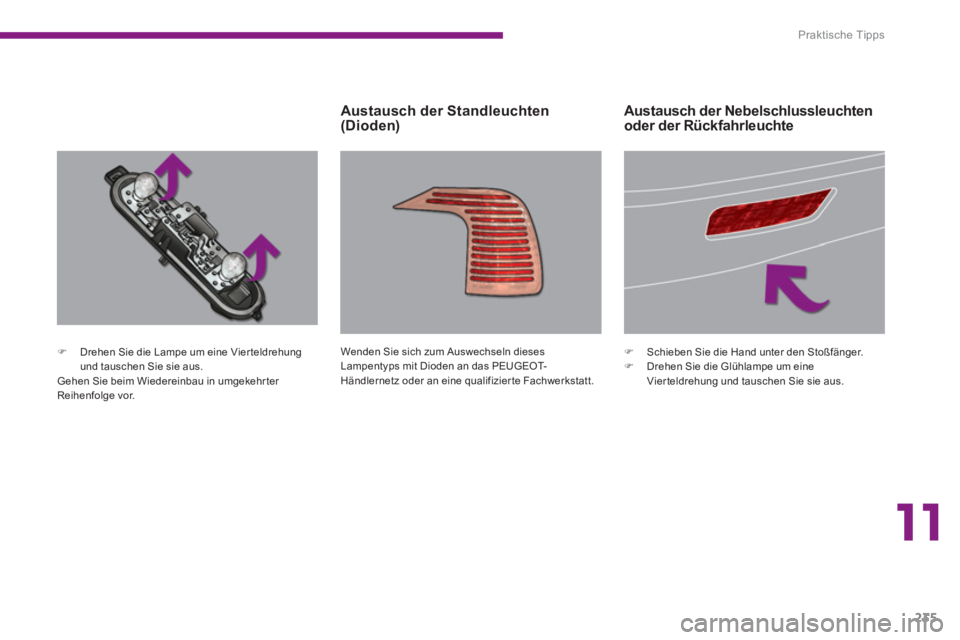

Drehen Sie die Lampe um eine Vierteldrehung
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. Wenden Sie sich zum Auswechseln dieses
Lampentyps mit Dioden an das PEUGEOT-
Händlernetz oder an eine qualifizier te Fachwerkstatt.


)
Schieben Sie die Hand unter den Stoßfänger.

)
Drehen Sie die Glühlampe um eine
Vier teldrehung und tauschen Sie sie aus.




Austausch der Standleuchten
(Dioden)


















Austausch der Nebelschlussleuchten
oder der Rückfahrleuchte

Praktische Tipps
236



)
Drücken Sie nacheinander auf die
Klammerpaare A
, B
und C
, um die
Lampenfassungen zu lösen.



)
Öffnen Sie den Kofferraum und ziehen Sie die
obere Dichtung an der Klappe ab.

)
Montieren Sie die mittlere Verzierung der Klappe
ab.

)
Lösen Sie die beiden Muttern mit einem
Zehnerschlüssel.

)
Drücken Sie auf die Gewindestifte, während Sie
die Leuchte von außen festhalten.

)
Schließen Sie die Klappe.

)
Klemmen Sie den Steckverbinder der Leuchte
ab und ziehen Sie dann den Schlauch der
Scheibenwaschanlage ab, um die transparente
Abdeckung zu entfernen.
















Austausch der 3. Bremsleuchte
(5W5)


)
Führen Sie einen dünnen Schraubenzieher in
eine der äußeren Öffnungen der transparenten
Abdeckung ein.

)
Schieben Sie sie nach außen, um sie
auszuhaken.

)
Entfernen Sie die transparente Abdeckung.

)
Ziehen Sie die Glühlampe heraus und wechseln
Sie sie aus.
















Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)

11
Praktische Tipps
237

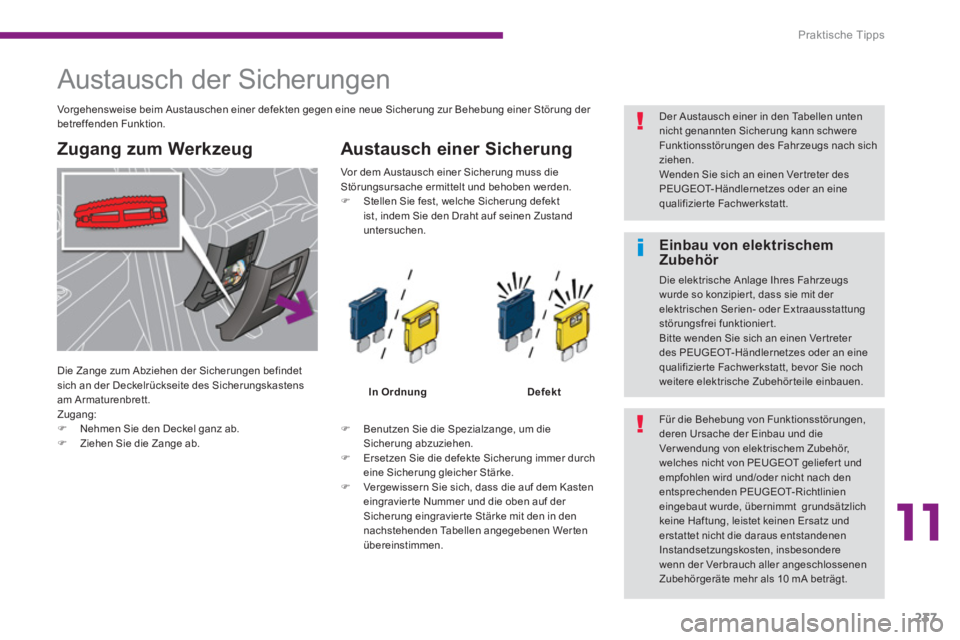

Austausch der Sicherungen


Zugang zum Werkzeug
Austausch einer Sicherung




)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.

)
Vergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.


In Ordnung



Defekt


Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.


)
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der
betreffenden Funktion.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.



Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehör teile einbauen. Die Zange zum Abziehen der Sicherungen befindet
sich an der Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:


)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.

Der Austausch einer in den Tabellen unten
nicht genannten Sicherung kann schwere
Funktionsstörungen des Fahrzeugs nach sich
ziehen.
Wenden Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.

Praktische Tipps
238

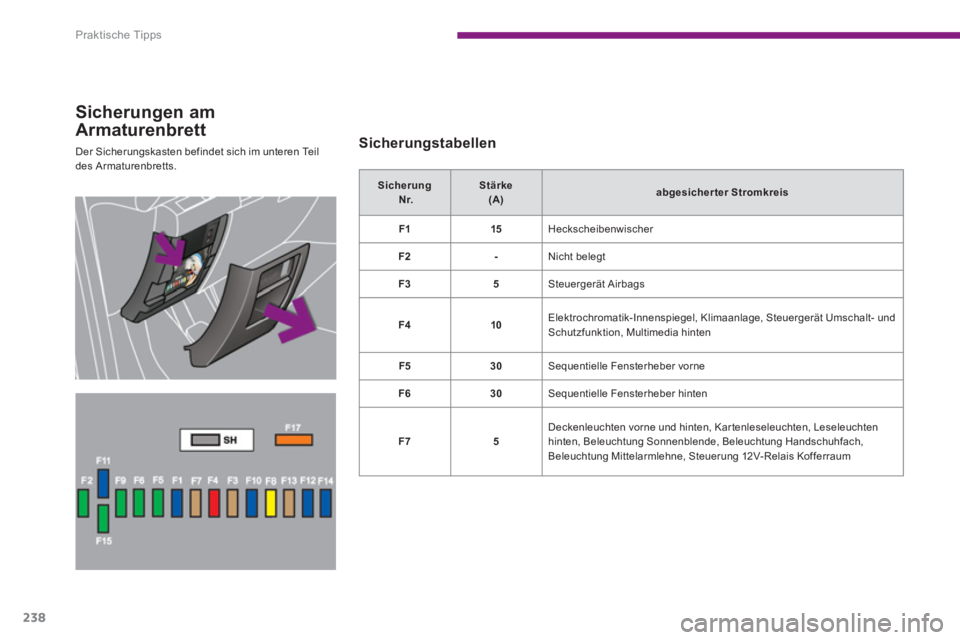

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts.
Sicherungstabellen



Sicherung

Nr.



Stärke

(A)

abgesicherter Stromkreis




F1



15

Heckscheibenwischer


F2



-

Nicht belegt


F3



5

Steuergerät Airbags


F4



10

Elektrochromatik-Innenspiegel, Klimaanlage, Steuergerät Umschalt- und
Schutzfunktion, Multimedia hinten


F5



30

Sequentielle Fensterheber vorne


F6



30

Sequentielle Fensterheber hinten


F7



5

Deckenleuchten vorne und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung 12V-Relais Kofferraum
