2014 PEUGEOT 5008 Betriebsanleitungen (in German)

10
Kontrollen
207

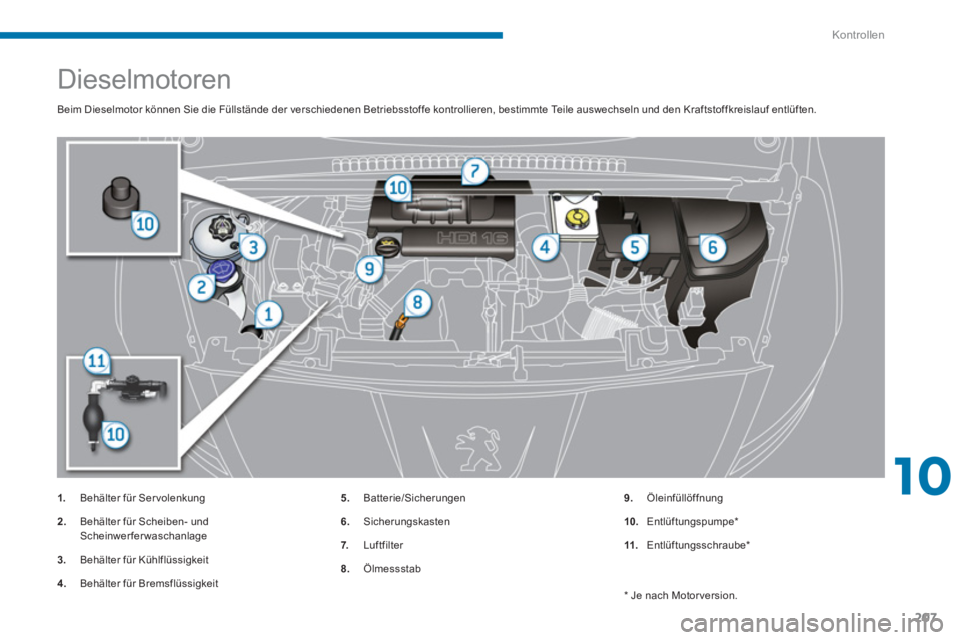

Dieselmotoren

Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.


1.
Behälter für Ser volenkung

2.
Behälter für Scheiben- und
Scheinwerferwaschanlage

3.
Behälter für Kühlflüssigkeit

4.
Behälter für Bremsflüssigkeit
5.
Batterie/Sicherungen

6.
Sicherungskasten

7.
Luftfilter

8.
Ölmessstab
9.
Öleinfüllöffnung

10.
Entlüftungspumpe *

11.
Entlüftungsschraube *


*
Je nach Motor version
.

Kontrollen
208

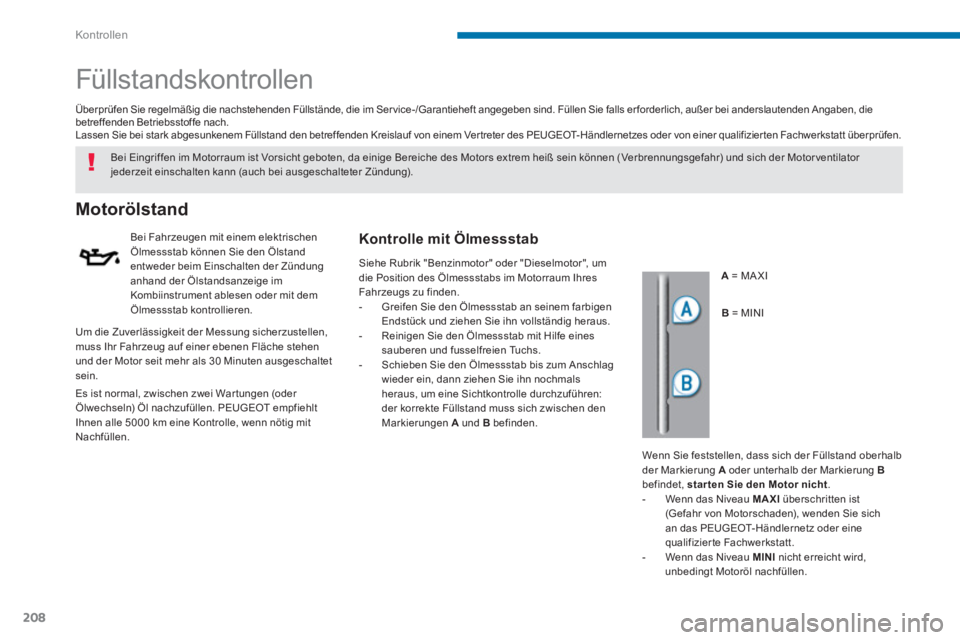

Füllstandskontrollen


















Motorölstand


Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit dem
Ölmessstab kontrollieren.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben, die
betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.

Es ist normal, zwischen zwei War tungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt
Ihnen alle 5000 km eine Kontrolle, wenn nötig mit
Nachfüllen.
Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und sich der Motor ventilator
jederzeit einschalten kann (auch bei ausgeschalteter Zündung).


Wenn Sie feststellen, dass sich der Füllstand oberhalb
der Markierung A
oder unterhalb der Markierung B

befindet, star ten Sie den Motor nicht
.


- Wenn das Niveau MAXI
überschritten ist
(Gefahr von Motorschaden), wenden Sie sich
an das PEUGEOT-Händlernetz oder eine
qualifizier te Fachwerkstatt.

- Wenn das Niveau MINI
nicht erreicht wird,
unbedingt Motoröl nachfüllen.
A = MA XI

Um die Zuverlässigkeit der Messung sicherzustellen,
muss Ihr Fahrzeug auf einer ebenen Fläche stehen
und der Motor seit mehr als 30 Minuten ausgeschaltet
sein.




Kontrolle mit Ölmessstab



B
= MINI

Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um
die Position des Ölmessstabs im Motorraum Ihres
Fahrzeugs zu finden.


- Greifen Sie den Ölmessstab an seinem farbigen
Endstück und ziehen Sie ihn vollständig heraus.

- Reinigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.

- Schieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen:
der korrekte Füllstand muss sich zwischen den
Markierungen A
und B
befinden.

10
Kontrollen
209










Flüssigkeitsstand der
Servolenkung

Die Flüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren.


Qualität der Bremsfl üssigkeit

Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.



Wechsel der Bremsfl üssigkeit

Lesen Sie im Ser vice-/Garantieheft nach, in welchen
Abständen die Bremsflüssigkeit gewechselt werden
muss.











Bremsflüssigkeitsstand

Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.

Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige im
Kombiinstrument 30 Minuten nach dem
Nachfüllen zuverlässig abgelesen werden.

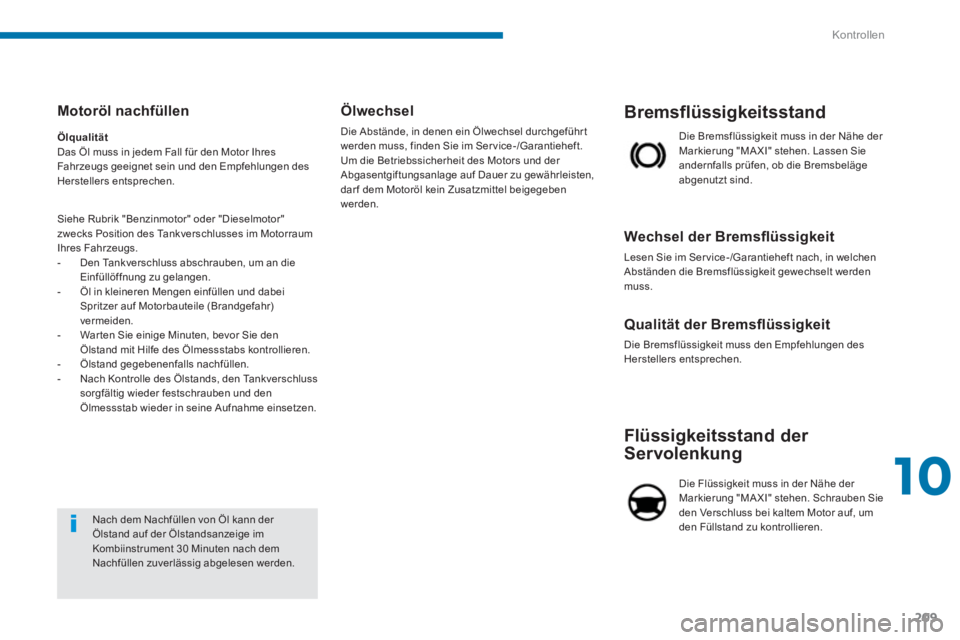

Motoröl nachfüllen



Ölqualität

Das Öl muss in jedem Fall für den Motor Ihres
Fahrzeugs geeignet sein und den Empfehlungen des
Herstellers entsprechen.

Siehe Rubrik "Benzinmotor" oder "Dieselmotor"
zwecks Position des Tankverschlusses im Motorraum
Ihres Fahrzeugs.


- Den Tankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.

- Öl in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.

- War ten Sie einige Minuten, bevor Sie den
Ölstand mit Hilfe des Ölmessstabs kontrollieren.

- Ölstand gegebenenfalls nachfüllen.

- Nach Kontrolle des Ölstands, den Tankverschluss
sorgfältig wieder festschrauben und den
Ölmessstab wieder in seine Aufnahme einsetzen.



Ölwechsel

Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im Ser vice-/Garantieheft.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
dar f dem Motoröl kein Zusatzmittel beigegeben
werden.

Kontrollen
210









Füllstand des Dieselzusatzes
(Dieselmotor mit
Par tikelfilter)






Verbrauchte Betriebsstoffe


Nachfüllen

Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
nachgefüllt werden.
Das Aufleuchten der Ser vice- Leuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld
des Kombiinstruments weist Sie
darauf hin, dass der Dieselzusatz auf ein Minimum
abgesunken ist.

Qualität der Reinigungsfl üssigkeit

Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.

Bei Fahrzeugen mit
Scheinwerferwaschanlage werden Sie,
wenn der Füllstand auf das Minimum
abgesunken ist, durch ein akustisches
Warnsignal und eine Meldung im
Anzeigefeld des Kombiinstruments darauf
hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.




















Füllstand der Scheiben- und
Scheinwerferwaschanlage
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.





Der Motorventilator
kann
sich auch
nach
Abstellen des
Motors einschalten

: achten Sie

daher
auf Gegenstände oder Kleidungsstücke, die
sich im Ventilator ver fangen könnten.




Qualität der Kühlfl üssigkeit

Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.












Kühlflüssigkeitsstand


Die Kühlflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen, darf diese
jedoch niemals überschreiten.
Bei warmem Motor regulier t der
Motor ventilator die Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.

10
Kontrollen
211

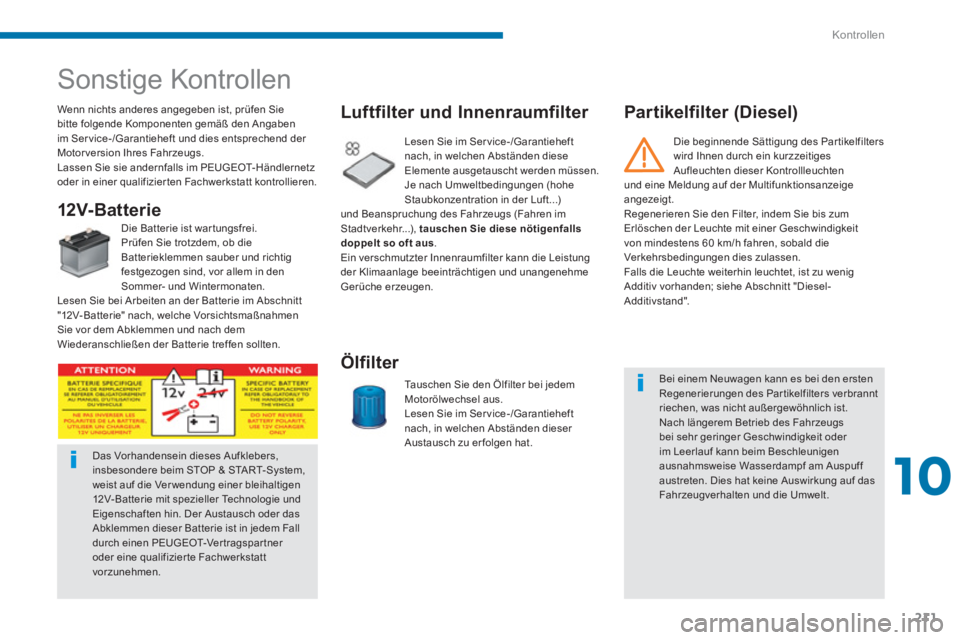

Partikelfilter (Diesel)







Sonstige Kontrollen


Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Ser vice-/Garantieheft und dies entsprechend der
Motor version Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz
oder in einer qualifizier ten Fachwerkstatt kontrollieren.














12V- Bat t er i e

Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.





















Luftfilter und Innenraumfilter


Lesen Sie im Ser vice-/Garantieheft
nach, in welchen Abständen diese
Elemente ausgetauscht werden müssen.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs (Fahren im
Stadtverkehr...), tauschen Sie diese nötigenfalls
doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.















Ölfilter

Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Ser vice-/Garantieheft
nach, in welchen Abständen dieser
Austausch zu er folgen hat.
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Par tikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuf f
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.






Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Ver wendung einer bleihaltigen
12V- Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist in jedem Fall
durch einen PEUGEOT-Ver tragspar tner
oder eine qualifizier te Fachwerkstatt
vorzunehmen. Die beginnende Sättigung des Par tikelfilters
wird Ihnen durch ein kurzzeitiges
Aufleuchten dieser Kontrollleuchten
und eine Meldung auf der Multifunktionsanzeige
angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte mit einer Geschwindigkeit
von mindestens 60 km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu wenig
Additiv vorhanden; siehe Abschnitt "Diesel-
Additivstand".

Kontrollen
212

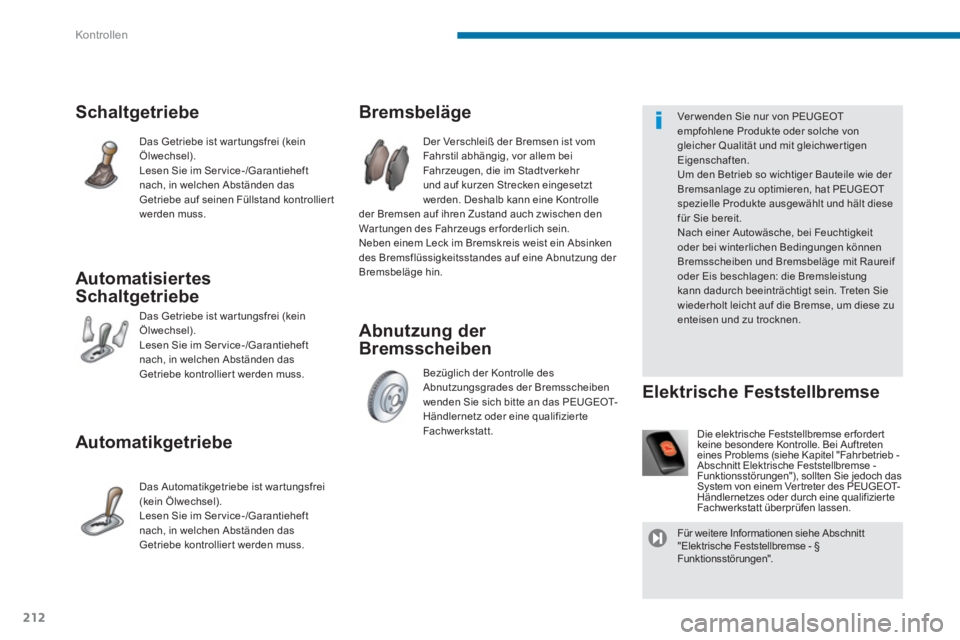

Abnutzung der
Bremsscheiben














Bremsbeläge

Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand auch zwischen den
War tungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.

Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizier te
Fachwerkstatt.







Schaltgetriebe

Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im Ser vice-/Garantieheft
nach, in welchen Abständen das
Getriebe auf seinen Füllstand kontrollier t
werden muss.







Automatisier tes
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im Ser vice-/Garantieheft
nach, in welchen Abständen das
Getriebe kontrollier t werden muss.







Automatikgetriebe

Das Automatikgetriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im Ser vice-/Garantieheft
nach, in welchen Abständen das
Getriebe kontrollier t werden muss. Die elektrische Feststellbremse er forder t
keine besondere Kontrolle. Bei Auftreten
eines Problems (siehe Kapitel "Fahrbetrieb -
Abschnitt Elektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das
System von einem Ver treter des PEUGEOT-
Händlernetzes oder durch eine qualifizier te
Fachwerkstatt überprüfen lassen.















Elektrische Feststellbremse























Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwer tigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.


Für weitere Informationen siehe Abschnitt
"Elektrische Feststellbremse - §
Funktionsstörungen".

11
Praktische Tipps
213

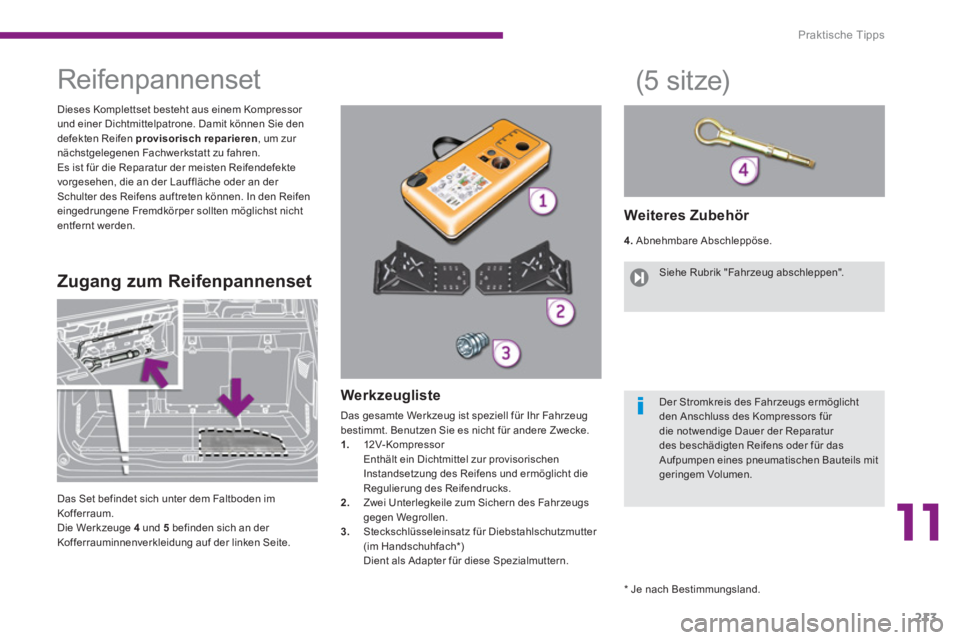

Reifenpannenset


Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone. Damit können Sie den
defekten Reifen provisorisch reparieren
, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.










Werkzeugliste

Das gesamte Werkzeug ist speziell für Ihr Fahrzeug
bestimmt. Benutzen Sie es nicht für andere Zwecke.


1.
12V- Kompressor
Enthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht die
Regulierung des Reifendrucks.

2.
Zwei Unterlegkeile zum Sichern des Fahrzeugs
gegen Wegrollen.

3.
Steckschlüsseleinsatz für Diebstahlschutzmutter
(im Handschuhfach * )
Dient als Adapter für diese Spezialmuttern.



Weiteres Zubehör


4.
Abnehmbare Abschleppöse.


Zugang zum Reifenpannenset

(5 sit ze)

Das Set befindet sich unter dem Faltboden im
Kofferraum.
Die Werkzeuge 4
und 5
befinden sich an der
Kofferrauminnenverkleidung auf der linken Seite. Siehe Rubrik "Fahrzeug abschleppen".




Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils mit
geringem Volumen.

*
Je nach Bestimmungsland
.

Praktische Tipps
214

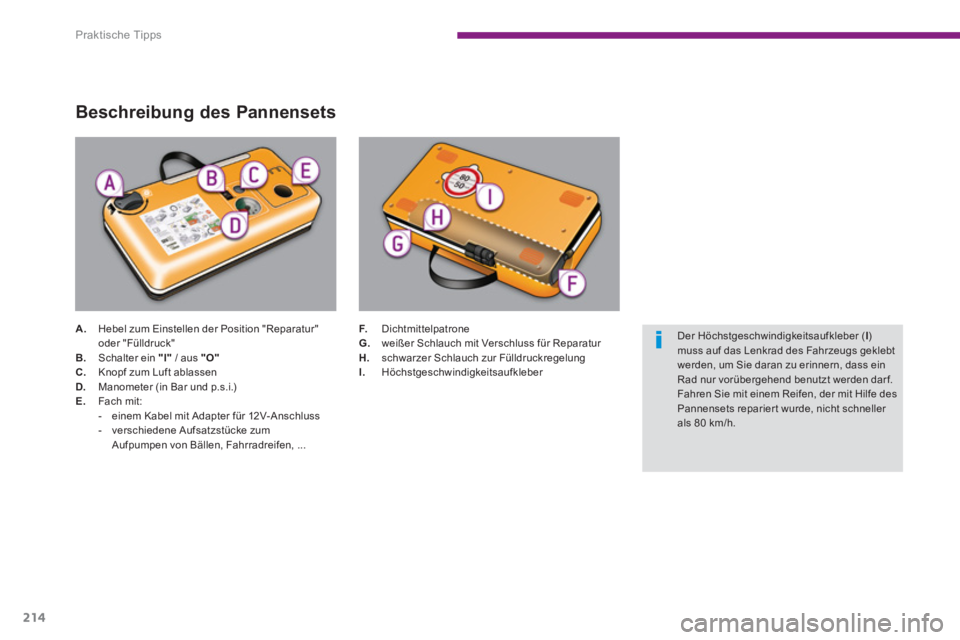

Beschreibung des Pannensets



A.
Hebel zum Einstellen der Position "Reparatur"
oder "Fülldruck"

B.
Schalter ein "I"
/ aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar und p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für 12V-Anschluss

- verschiedene Aufsatzstücke zum
Aufpumpen von Bällen, Fahrradreifen, ...
F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für Reparatur

H.
schwarzer Schlauch zur Fülldruckregelung

I.
Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber ( I
)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets reparier t wurde, nicht schneller
als 80 km/h.
