2014 PEUGEOT 5008 Betriebsanleitungen (in German)

11
Praktische Tipps
223














Radwechsel *



Das Werkzeug 2
bis 4
befindet sich in einem Behälter
in der Mitte des Ersatzrades unter dem Fahrzeug.
Das Werkzeug 1
und 6
bis 9
befindet sich unter den
Faltböden in der Kofferrauminnenverkleidung.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie die Faltböden hoch.



Zugang zum Werkzeug


Anleitung zum Austausch eines defekten Rades gegen das Ersatzrad mit Hilfe des mit dem Fahrzeug geliefer ten Werkzeugs.



Werkzeugliste *

Dieses Werkzeug ist für den Gebrauch mit Ihrem
Fahrzeug bestimmt. Ver wenden Sie es nicht für
andere Zwecke.


1.
Radschlüssel
Zum Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades.

2.
Wagenheber mit integrierter Handkurbel
Zum Anheben des Fahrzeugs.
3.
Werkzeug für die Kappen der Radmuttern
(je nach Ausstattung)
Zum Entfernen der Kappen auf den Radmutter-
Zierkappen bei Aluminiumrädern.

4.
Zentrierstift
Zum korrekten Aufsetzen des Rads auf die Nabe
bei Aluminiumrädern.

5.
Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach)
Zum Anpassen des Radschlüssels an diese
speziellen Radmuttern.

6.
Zwei Unterlegkeile zum Blockieren des
Fahrzeugs ( je nach Ausstattung).

7.
Radschlüssel-Verlängerung
Zum Lösen bzw. Festschrauben der Mutter des
Windenseils.




*
Je nach Bestimmungsland
.

Praktische Tipps
224

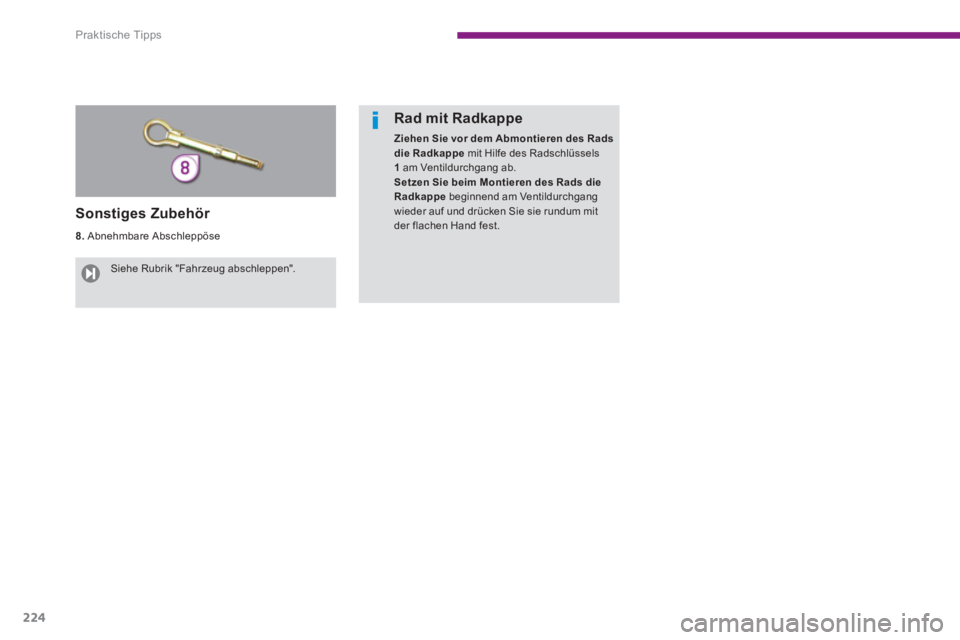

Sonstiges Zubehör


8.
Abnehmbare Abschleppöse


Rad mit Radkappe


Ziehen Sie vor dem Abmontieren des Rads
die Radkappe
mit Hilfe des Radschlüssels
1
am Ventildurchgang ab.

Setzen Sie beim Montieren des Rads die
Radkappe
beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.

Siehe Rubrik "Fahrzeug abschleppen".

11
Praktische Tipps
225

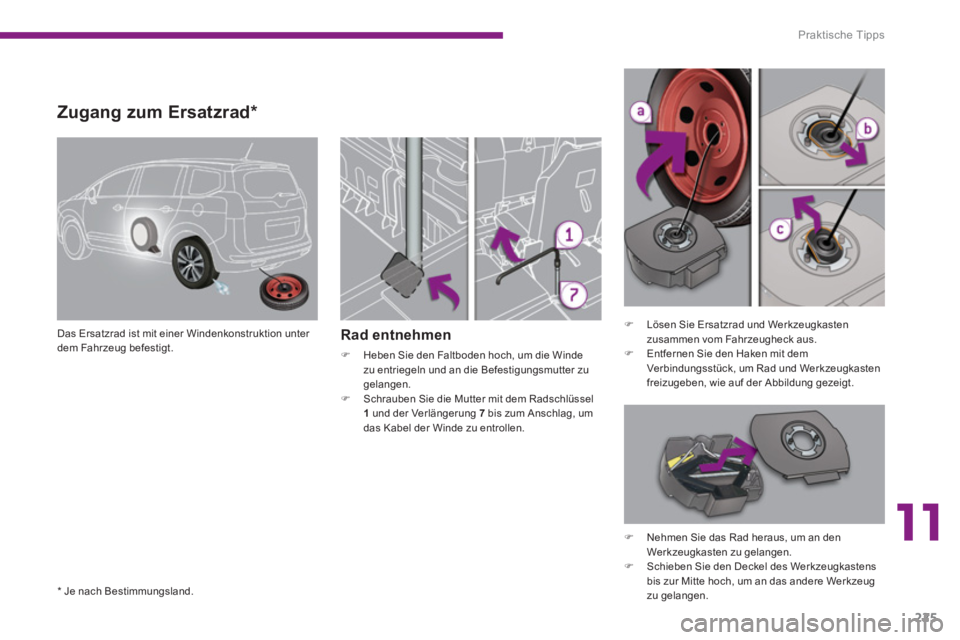

Zugang zum Ersatzrad *


Das Ersatzrad ist mit einer Windenkonstruktion unter
dem Fahrzeug befestigt.



Rad entnehmen



)
Heben Sie den Faltboden hoch, um die Winde
zu entriegeln und an die Befestigungsmutter zu
gelangen.

)
Schrauben Sie die Mutter mit dem Radschlüssel
1
und der Verlängerung 7
bis zum Anschlag, um
das Kabel der Winde zu entrollen.



)
Lösen Sie Ersatzrad und Werkzeugkasten
zusammen vom Fahrzeugheck aus.

)
Entfernen Sie den Haken mit dem
Verbindungsstück, um Rad und Werkzeugkasten
freizugeben, wie auf der Abbildung gezeigt.




)
Nehmen Sie das Rad heraus, um an den
Werkzeugkasten zu gelangen.

)
Schieben Sie den Deckel des Werkzeugkastens
bis zur Mitte hoch, um an das andere Werkzeug
zu gelangen.

*
Je nach Bestimmungsland
.

Praktische Tipps
226

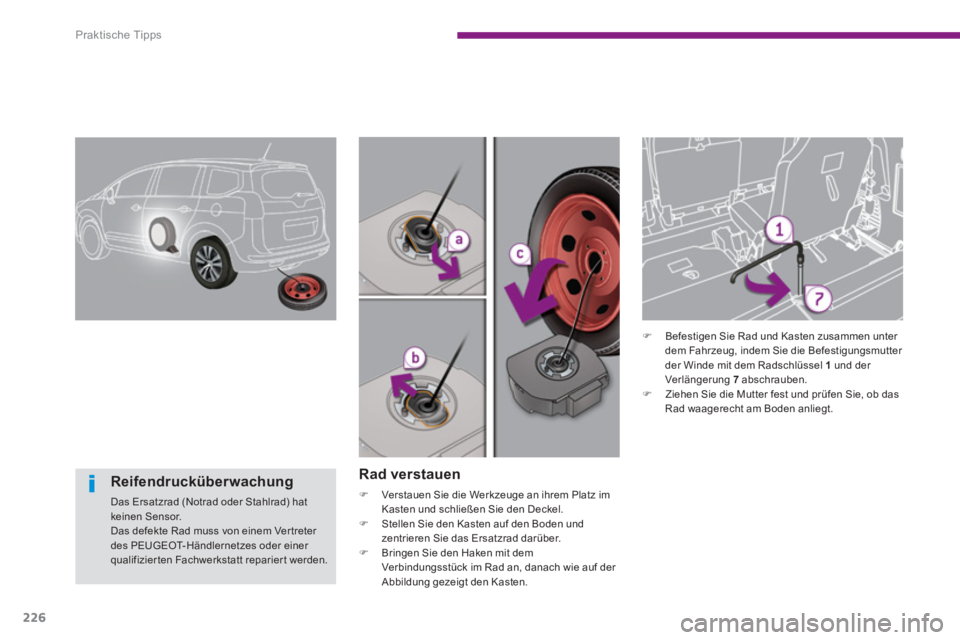

Rad verstauen



)
Verstauen Sie die Werkzeuge an ihrem Platz im
Kasten und schließen Sie den Deckel.

)
Stellen Sie den Kasten auf den Boden und
zentrieren Sie das Ersatzrad darüber.

)
Bringen Sie den Haken mit dem
Verbindungsstück im Rad an, danach wie auf der
Abbildung gezeigt den Kasten.



)
Befestigen Sie Rad und Kasten zusammen unter
dem Fahrzeug, indem Sie die Befestigungsmutter
der Winde mit dem Radschlüssel 1
und der
Verlängerung 7
abschrauben.

)
Ziehen Sie die Mutter fest und prüfen Sie, ob das
Rad waagerecht am Boden anliegt.












Reifendrucküberwachung

Das Ersatzrad (Notrad oder Stahlrad) hat
keinen Sensor.
Das defekte Rad muss von einem Ver treter
des PEUGEOT-Händlernetzes oder einer
qualifizier ten Fachwerkstatt reparier t werden.

11
Praktische Tipps
227









Rad abmontieren


Vorg ehensweise



)
Ziehen Sie die Zierkappe auf den Radmuttern mit
dem Werkzeug 3
ab ( je nach Ausstattung).

)
Falls Ihr Fahrzeug mit einem
Steckschlüsseleinsatz 5
ausgestattet ist, setzen
Sie diesen auf den Radschlüssel 1
, um die
Diebstahlschutzmutter zu lösen.

)
Lösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
.



Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt ist,
schalten Sie die Zündung aus und legen Sie
den 1. Gang * ein, sodass die Räder blockier t
sind.
Stellen Sie sicher, dass die
Bremskontrollleuchte und die Kontrollleuchte
P
an der Betätigung der Feststellbremse
leuchten.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.




)
Setzen Sie den Wagenheber 2
an einer der
beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorne ( A
) oder hinten ( B
)
an, die dem zu wechselnden Rad am nächsten
liegt.


*
Schalthebelstellung R
beim automatisierten
Schaltgetriebe, P
beim Automatikgetriebe

Praktische Tipps
228

Befestigung des Stahlnotrads

Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlnotrad haben. Dies ist normal. Der
sichere Halt des Notrads wird durch die
konische Auflagefläche der einzelnen
Schrauben gewährleistet.


Nach einem Radwechsel

Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Bei Ver wendung des Notrads dar f die
Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.


)
Positionieren Sie die Sohle des Wagenhebers auf
dem Boden und vergewissern Sie sich, dass sie
senkrecht unter der betreffenden Ansatzstelle A

oder B
steht.

)
Kurbeln Sie den Wagenheber aus, bis der Kopf
Kontakt mit A
oder B
hat.

)
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.



)
Entfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.

)
Nehmen Sie das Rad ab.


Achten Sie darauf, dass der Wagenheber
stabil ist. Wenn der Boden rutschig oder
beweglich ist, besteht die Gefahr, dass der
Wagenheber wegrutscht und dann einsinkt.
Positionieren Sie den Wagenheber nur auf
Höhe der Ansatzstellen A
oder B
.
Vergewissern Sie sich, dass der Rand
des Fahrzeugbleches auf dem Kopf des
Wagenhebers zentrier t ist. Ist dies nicht der
Fall, besteht die Gefahr, dass das Fahrzeug
beschädigt wird und dass der Wagenheber
einsinkt.

11
Praktische Tipps
229

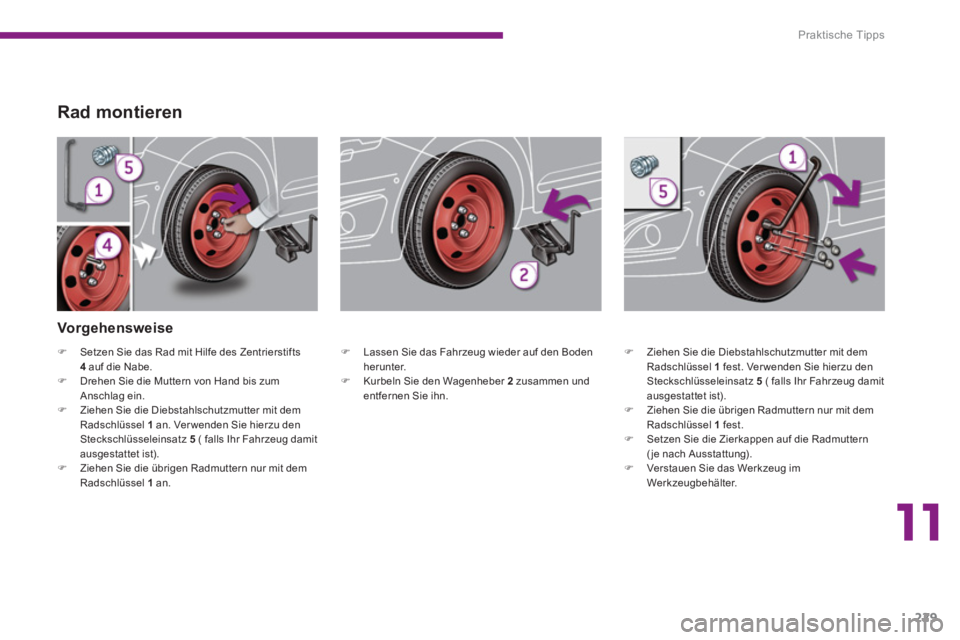

Rad montieren




)
Lassen Sie das Fahrzeug wieder auf den Boden
herunter.

)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.



Vorg ehensweise




)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
fest. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).

)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.

)
Setzen Sie die Zierkappen auf die Radmuttern
( je nach Ausstattung).

)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.



)
Setzen Sie das Rad mit Hilfe des Zentrierstifts
4
auf die Nabe.

)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.

)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
an. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).

)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.

Praktische Tipps
230

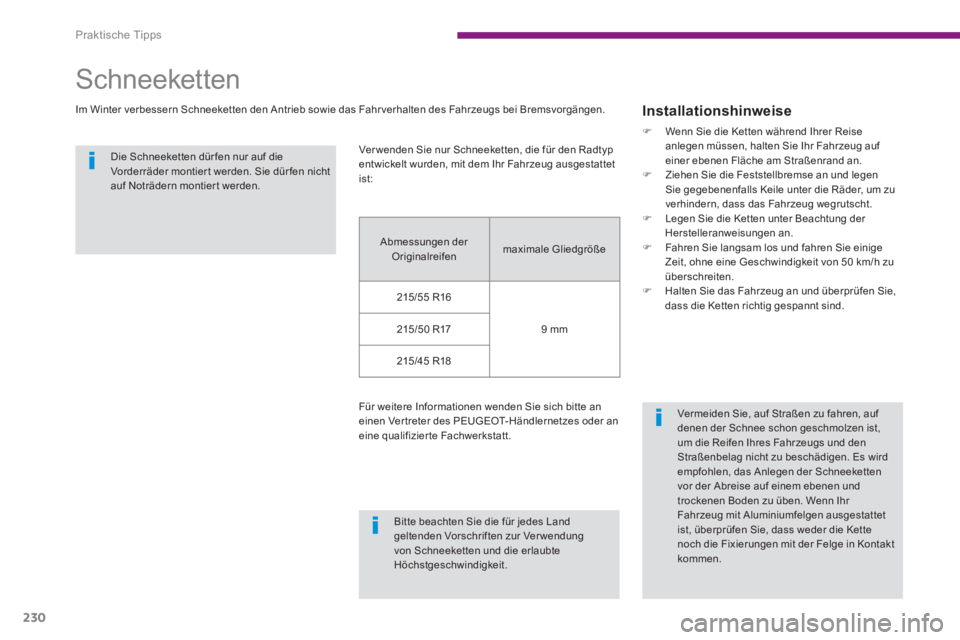

Schneeketten


Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.

Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.

Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.

Installationshinweise



)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.

)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.

)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.

)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.

)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.


Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen ist,
um die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten
vor der Abreise auf einem ebenen und
trockenen Boden zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet
ist, überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in Kontakt
kommen.









Ver wenden Sie nur Schneeketten, die für den Radtyp
entwickelt wurden, mit dem Ihr Fahrzeug ausgestattet
ist:
Abmessungen der
Originalreifen maximale Gliedgröße
215/55 R16
9 mm
215/50 R17
215/45 R18
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
