ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
223

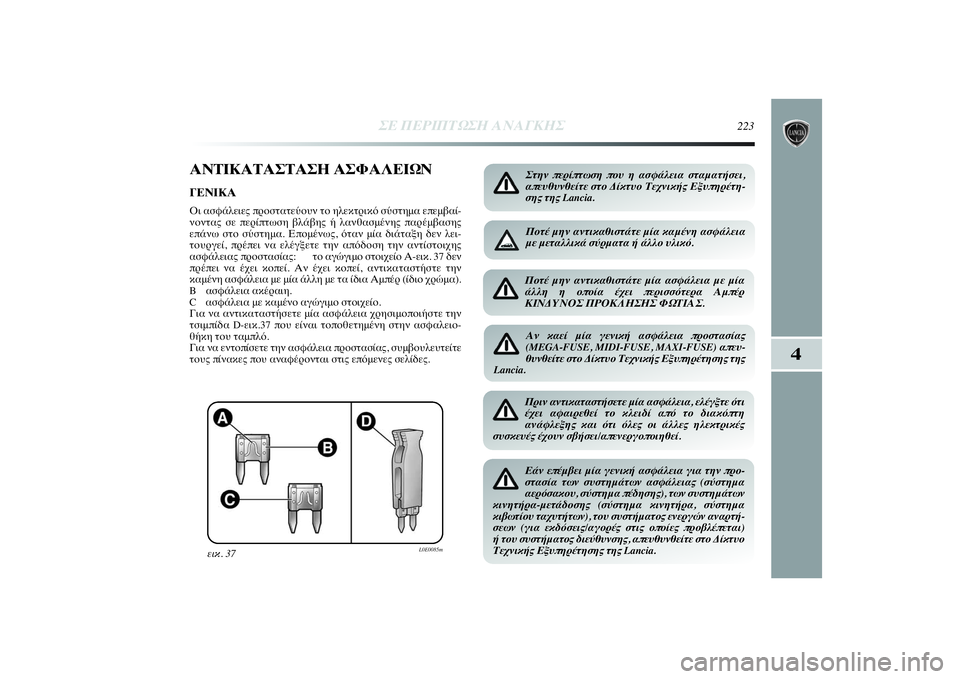

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑ Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαί-
νοντας σε περίπτωση βλάβης ή λανθασμένης παρέμβασης
επάνω στο σύστημα. Επομένως, όταν μία διάταξη δεν λει-
τουργεί, πρέπει να ελέγξετε την απόδοση την αντίστοιχης
ασφάλειας προστασίας: το αγώγιμο στοιχείο Α-εικ. 37 δεν
πρέπει να έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
C ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε μία ασφάλεια χρησιμοποιήστε την
τσιμπίδα D-εικ.37 που είναι τοποθετημένη στην ασφαλειο-
θήκη του ταμπλό.
Για να εντοπίσετε την ασφάλεια προστασίας, συμβουλευτείτε
τους πίνακες που αναφέρονται στις επόμενες σελίδες.
εικ. 37
L0E0085m
Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτη-
σης της Lancia.Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ
ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Lancia.Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη
ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές
συσκευές έχουν σβήσει/απενεργοποιηθεί.Εάν επέμβει μία γενική ασφάλεια για την προ-
στασία των συστημάτων ασφάλειας (σύστημα
αερόσακου, σύστημα πέδησης), των συστημάτων
κινητήρα-μετάδοσης (σύστημα κινητήρα, σύστημα
κιβωτίου ταχυτήτων), του συστήματος ενεργών αναρτή-
σεων (για εκδόσεις/αγορές στις οποίες προβλέπεται)
ή του συστήματος διεύθυνσης, απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Lancia.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 223

224
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη ταμπλόΓια να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό των οργάνων, πρέπει να ξεβιδώσετε τις τρεις βίδες A-εικ. 38 και αφαι-
ρέστε το κλαπέτο Β.
εικ. 38
L0E0208m
εικ. 39
L0E0209m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 224

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
225
Ασφαλειοθήκη χώρου κινητήρα εικ. 4 και 41
Μία δεύτερη ασφαλειοθήκη είναι τοποθετημένη στη δεξιά
πλευρά του χώρου του κινητήρα, στο πλάι της μπαταρίας, για
να τη φτάσετε βγάλτε τις πλευρικές ασφάλειες στήριξης και
αφαιρέστε το καπάκι L. Ο αριθμός αναγνώρισης του ηλε-
κτρικού εξαρτήματος που αντιστοιχεί σε κάθε μία ασφάλεια
μπορεί να βρεθεί στο πίσω μέρος του καλύμματος.
εικ. 40
L0E0088m
Αν πρέπει να πλύνετε το χώρο του κινητήρα,
προσέξτε να μη χτυπάτε απευθείας την ασφαλει-
οθήκη του χώρου του κινητήρα με το νερό που
ψεκάζεται.
εικ. 41
L0E0210m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 225

226
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 42 και 43Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε το
καπάκι ελέγχου εικ. 42.
εικ. 43
L0E0115m
εικ. 42
L0E0114m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 226

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
227
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39
ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΟΝΑΦως μεσαίας σκάλας δεξιά Φως μεσαίας σκάλας δεξιά (με εκτόνωση αερίου Xenon) Φως μεσαίας σκάλας αριστερά, ρυθμιστής προβολέωνΦως μεσαίας σκάλας αριστερά (με εκτόνωση αερίου Xenon) Πηνίο ρελέ ανεμιστήρα κλιματισμού, body computerΓρύλος πίσω αριστερού τζαμιούΓρύλος πίσω δεξιού τζαμιούΦώτα όπισθεν, πηνίο ρελέ ασφαλειοθήκης χώρου κινητήρα, εντολή πεντάλ
στοπ (επαφή φυσιολογικά κλειστή), αισθητήρας παρουσίας νερού στο πετρέλαιο, μετρητής μάζας αέρα)Μονάδα ελέγχου διαχείρισης συστήματος ανοίγματος/κλεισίματος θυρών, πορτάκι καυσίμου, dead lock, ελευθέρωση πόρτας πορτμπαγκάζ
Φως τρίτου στοπ, πίνακας οργάνων, κόμβος προσαρμοζόμενων φώτων, μονάδα ελέγχου αριστερού προβολέα με εκτόνωση αερίου
Μπροστινή πλαφονιέρα, μπροστινή κεντρική πλαφονιέρα, πλαφονιέρα σκιάδιου
οδηγού και συνοδηγού, πλαφονιέρα χώρου αποσκευών, πλαφονιέρα ντουλαπιού ταμπλό (εξοπλισμός Platinum με optional συρόμενη οροφή)
Προεγκατάσταση ηχοσυστήματος/Ηχοσύστημα/Σύστημα ραδιοπλοήγησης,
Κόμβος Blue&Me
TM, σειρήνα συναγερμού, σύστημα συναγερμού επάνω στην
πλαφονιέρα, σύνολο κλιματισμού, μονάδα ελέγχου εντοπισμού πίεσης
ελαστικών, φις σύνδεσης πρίζας διάγνωσης, πίσω πλαφονιέρεςΠίσω θερμαινόμενο τζάμι
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών, αντιστάσεις ξεπαγώματος επάνω στο παρμπρίζ
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 227

39
39
39
39
39
39
39
39
39
228
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΟΝΑΣύστημα υαλοκαθαριστήρων επάνω στο διακόπτη της κολώνας του τιμονιού,
σύστημα ηλεκτρικής αντλίας διπλής κατεύθυνσης για πλύσιμο παρμπρίζ/πίσω τζαμιού επάνω στο διακόπτη της κολώνας του τιμονιού
Αναπτήρας/πρίζα ρεύματος επάνω στο τούνελ, πρίζα ρεύματος χώρου πορτμπαγκάζΜοτέρ συρόμενης οροφήςΓρύλος μπροστινού τζαμιού στην πλευρά του οδηγούΓρύλος μπροστινού τζαμιού στην πλευρά του συνοδηγού
Πλακέτες πλήκτρων φώτων αλάρμ, δεξιά, αριστερά και κεντρικά (φωτισμός),
κουμπιά στο τιμόνι (φωτισμός), κουμπιά επάνω στην μπροστινή πλαφονιέρα
(φωτισμός), μονάδα ελέγχου συστήματος ογκομετρικού συναγερμού, σύστημα
συρόμενης ηλεκτρικής οροφής (μονάδα ελέγχου, φωτισμός κουμπιών),
αισθητήρας βροχής/χαμηλού φωτισμού, ηλεκτροχρωμικός καθρέφτης, κουμπιά θέρμανσης μπροστινών καθισμάτων, πρίζα AUX (φωτισμός)
Αναπτήρας (φωτισμός), προεγκατάσταση ηχοσυστήματος, διακόπτης
Cruise Control, Κόμβος Blue&Me
TM, Κόμβος αισθητήρων παρκαρίσματος,
αισθητήρας AQS, σύνολο κλιματισμού, κίνηση ηλεκτρικών εξωτερικών
καθρεφτών, μονάδα ελέγχου εντοπισμού πίεσης ελαστικών, Κόμβος διατήρησης
λωρίδας κυκλοφορίας, Κόμβος αναρτήσεων με ελεγχόμενη απόσβεση,
πλήκτρο Eco (εκδόσεις με αυτόματο κιβώτιο ταχυτήτων), σωλήνας φωτός
αυτόματου κιβωτίου ταχυτήτων, μονάδα ελέγχου επάνω στο δεξιό
προβολέα με εκτόνωση αερίου
Σύστημα υαλοκαθαριστήρων πίσω τζαμιού επάνω στο διακόπτη της κολώνας του τιμονιούΠίνακας οργάνων, πίσω φλας
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 228

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
229
F08
F09
F10
F14
F15
F19
F30
F85
F1
F2
F3
F6
F4
F5
40
30
15
15
30
7,5
15
15
30
30
10
10
15
10
41
41
41
41
41
41
41
41
43
43
43
43
43
43
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΟΝΑΑνεμιστήρας κλιματισμούΑντλία για πλύσιμο προβολέων ΚόρναΦώτα μεγάλης σκάλαςΠρόσθετο καλοριφέρ PTC1Συμπιεστής συστήματος κλιματισμούΦώτα Ομίχλης/corneringΑντλία καυσίμουΚόμβος κίνησης μπροστινού δεξιού καθίσματοςΚόμβος κίνησης μπροστινού αριστερού καθίσματοςΘέρμανση μπροστινού αριστερού καθίσματοςΘέρμανση μπροστινού δεξιού καθίσματοςΜονάδα ελέγχου ήχου HI FI Ηχείο BASSBOX (σύστημα HI-FI)
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 229

230
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της μπαταρίας ανα-
φέρεται μόνο σαν ένα παράδειγμα. Σας συνιστούμε να πάτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia για να σας
κάνουν αυτή την εργασία.
Συστήνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για περί-
που 24 ώρες. Μία παρατεταμένη φόρτιση μπορεί να προκα-
λέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα παρα-
κάτω:
❍αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο της
μπαταρίας
❍συνδέστε τα καλώδια του φορτιστή στους πόλους της μπα-
ταρίας, προσέχοντας την πολικότητα
❍ανάψτε τον φορτιστή
❍όταν έχετε τελειώσει, σβήστε το φορτιστή πριν αποσυνδέ-
σετε την μπαταρία
❍συνδέστε και πάλι τον ακροδέκτη στον αρνητικό πόλο της
μπαταρίας.
Τα υγρά της μπαταρίας είναι δηλητηριώδη και
διαβρωτικά: αποφύγετε να έρθουν σε επαφή με
το δέρμα και τα μάτια σας. Η εργασία φόρτισης
της μπαταρίας πρέπει να γίνεται μέσα σε ένα αεριζόμενο
χώρο, μακριά από γυμνή φλόγα ή πιθανές πηγές σπιν-
θήρων για να αποφύγετε τον κίνδυνο έκρηξης και
φωτιάς.Μην προσπαθήσετε να επαναφορτίσετε μία
παγωμένη μπαταρία: πρώτα ξεπαγώστε την για
να προλάβετε τον κίνδυνο έκρηξης. Αν μία μπα-
ταρία έχει παγώσει, πρέπει να εξεταστεί από εξειδικευ-
μένο προσωπικό πριν από τη φόρτιση για να ελέγξει ότι
τα εσωτερικά στοιχεία δεν έχουν πάθει ζημιά και ότι το
σώμα της δεν έχει σπάσει προκαλώντας τον κίνδυνο
διαρροής δηλητηριωδών, διαβρωτικών αερίων.
