2014 Lancia Delta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
215
Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το προστατευτικό καπάκι Α-εικ. 15
❍βγάλτε την ασφάλεια στήριξης του λαμπτήρα A-εικ. 17
❍αποσυνδέστε το φις σύνδεσης B
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυγραμμί-
ζοντας το προφίλ του μεταλλικού τμήματος με την αύ-
λακα που υπάρχει επάνω την παραβολή του προβολέα,
στη συνέχεια συνδέστε το φις σύνδεσης Β και στερεώστε
την ασφάλεια στήριξης του λαμπτήρα Α
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι
Α-εικ. 15.
εικ. 17
L0E0156m
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με εκτόνωση
αερίου (Xenon) πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος θάνατος Απευθυν-
θείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με εκτόνωση
αερίου (Xenon) πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος θάνατος Απευθυν-
θείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 215

216
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣΤα φώτα θέσης/ημέρας είναι με led.
Για την αντικατάσταση απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Lancia.ΦΛΑΣ
ΕμπρόσθιαΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το προστατευτικό καπάκι C-εικ. 15
❍πιέστε κοντά στις ασφάλειες συγκράτησης του ντουί του
λαμπτήρα (βέλη σχήματος 18) και ταυτόχρονα τραβήξτε
❍βγάλτε το λαμπτήρα Α και αντικαταστήστε τον
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι C.
ΠλευρικάΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍επάνω στο διάφανο τμήμα A-εικ. 19 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο
προς τα έξω
❍γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λαμπτήρα
D και αντικαταστήστε τον
❍μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς
το δεξιόστροφα
❍μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το
κλικ ασφάλισης της εσωτερικής ασφάλειας στήριξης Β.
εικ. 18
L0E0157m
εικ. 19
L0E0158m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 216

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
217
ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 20
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων των φώτων ομίχλης
πρέπει να πάτε το Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ Για την αντικατάσταση των led των πίσω οπτικών συνόλων
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΦΩΣ ΟΠΙΣΘΕΝ εικ. 21Για την αντικατάσταση του λαμπτήρα πρέπει να πάτε το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ εικ. 22Για την αντικατάσταση του λαμπτήρα πρέπει να πάτε το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
εικ. 20
L0E0159m
εικ. 22
L0E0161m
εικ. 21
L0E0160m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 217

218
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΦΩΤΑ 3° ΣΤΟΠ εικ. 23Για την αντικατάσταση των led του 3° στοπ απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍από το σημείο που δείχνουν τα βέλη, αφαιρέστε τα διά-
φανα τμήματα A-εικ. 24
❍βγάλτε το λαμπτήρα B και αντικαταστήστε τον.
εικ. 23
L0E0162m
εικ. 25
L0E0282m
εικ. 24
L0E0163m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 218

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
219
εικ. 27
L0E0166m
εικ. 26
L0E0165m
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΓια τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε
το «Τύποι λαμπτήρων».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑΓια να αντικαταστήσετε τις λυχνίες, προχωρήστε ως εξής:
❍από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την πλα-
φονιέρα A-εικ. 26
❍ανοίξτε το προστατευτικό καπάκι Β-εικ. 27
❍αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους από τις
πλευρικές επαφές προσέχοντας οι καινούργιοι λαμπτήρες
να ασφαλίσουν καλά επάνω στις ίδιες επαφές
❍κλείστε το καπάκι B-εικ. 27 και στερεώστε την πλαφονιέρα
A-εικ. 26 στην αντίστοιχη θέση.
ΣΗΜΑΝΤΙΚΟ Σε ορισμένες εκδόσεις, η πλαφονιέρα στην
εικ.26 βρίσκεται στην πίσω θέση (ύπαρξη ηλεκτρικής συρόμε-
νης οροφής). Για την αντικατάσταση των αντίστοιχων λα-
μπτήρων ανατρέξτε στη διαδικασία που περιγράφεται στην
παράγραφο «Oπισθια πλαφονιέρα» σε αυτό το κεφάλαιο.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 219

220
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 28
L0E0167m
εικ. 30
L0E0169m
εικ. 29
L0E0168m
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς συρόμενη οροφήΓια να αντικαταστήσετε τις λυχνίες, προχωρήστε ως εξής:
❍από το σημείο που δείχνει το βέλος, αφαιρέστε την πλα-
φονιέρα A-εικ. 28
❍αντικαταστήστε το λαμπτήρα Β-εικ.29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.Εκδόσεις με συρόμενη οροφήΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍από το σημείο που δείχνει το βέλος αφαιρέστε την πλαφο-
νιέρα A-εικ. 30 ❍αντικαταστήστε το λαμπτήρα Β-εικ. 29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 220

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
221
εικ. 32
L0E0171m
εικ. 33
L0E0172m

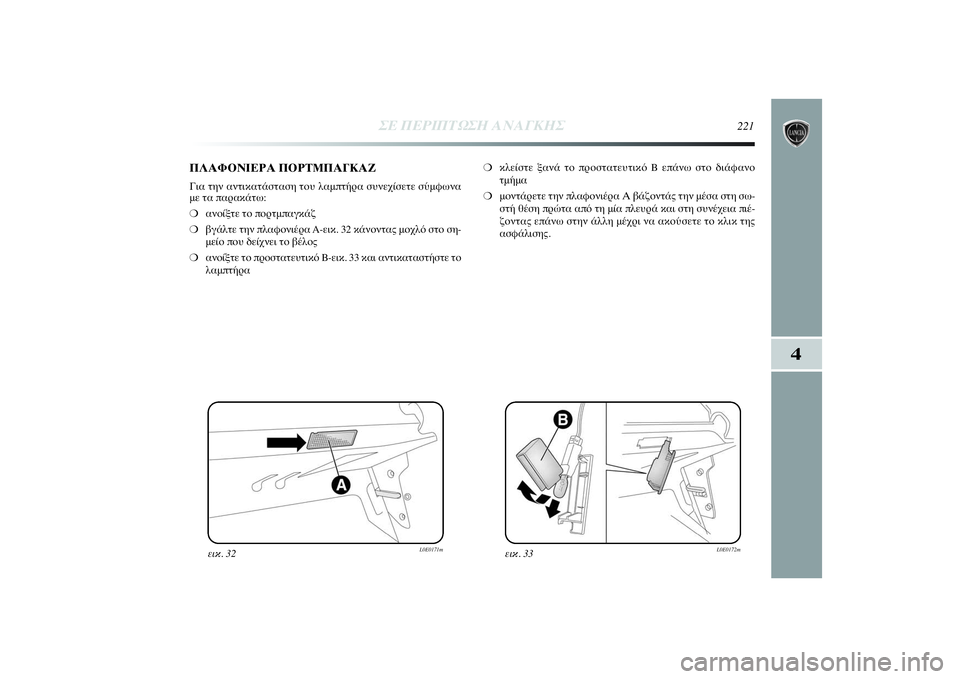

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ
❍βγάλτε την πλαφονιέρα A-εικ. 32 κάνοντας μοχλό στο ση-
μείο που δείχνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 33 και αντικαταστήστε το
λαμπτήρα ❍κλείστε ξανά το προστατευτικό B επάνω στο διάφανο
τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σω-
στή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέ-
ζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ της
ασφάλισης.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 221

222
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 34
L0E0173m
εικ. 36
L0E0175m
εικ. 35
L0E0174m
ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφο-
νιέρα A-εικ. 34
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις
πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.ΠΛΑΦΟΝΙΕΡΑ ΚΑΘΡΕΦΤΗ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το κάλυμμα A-εικ. 35 του καθρέφτη
❍κάνοντας μοχλό στα σημεία που δείχνουν τα βέλη, βγάλτε
την πλαφονιέρα B ❍αντικαταστήστε το λαμπτήρα C-εικ. 36 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 222
