2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

7-109
Техническое обслуживание
7
Очистка тканого материала
комбинированного поясно-
плечевого ремня
безопасности
Очистите тканые ремни при
помощи раствора нещелочного
мыла, рекомендованного для
матерчатых обивок или ковриков.
Следуйте указаниям изготовителя
мыла. Не следует отбеливать или
перекрашивать тканые ремни,
поскольку это может их ослабить.
Чистка стекол с внутренней
стороны
Если внутренние поверхности
стекол автомобиля затуманились
(т.е. покрылись маслянистой,
жирной или восковой пленкой), то
их следует очистить при помощи
очистителя для стекол. Следуйте
инструкциям на упаковке средства
по очистке стекол.
Не следует скоблить или
скрести обращенную в салон
поверхность заднего стекла.
Это может привести к
повреждению сетки
обогревателя заднего стекла.
ВНИМАНИЕ

7-110
Техническое обслуживание
СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫБРОСОВ (ПРИ НАЛИЧИИ)
На систему снижения токсичности
выбросов вашего автомобиля
распространяется действие
ограниченной гарантии. Подробная
информация о гарантийных
обязательствах приведена в
буклете «Гарантийное и
техническое обслуживание»,
поставляемом с автомобилем.
Ваш автомобиль оснащен системой
снижения токсичности выбросов,
позволяющей удовлетворить всем
правилам, нормирующим состав
автомобильных выбросов в
атмосферу.
Ниже перечислены три
установленных на автомобиле
элемента такой системы:
(1) система снижения токсичности
выбросов из картера двигателя
(2) система снижения токсичности
выбросов из топливного бака
(3) система снижения токсичности
выхлопных газовДля обеспечения нормальной
работы системы снижения
токсичности рекомендуется
проводить проверку и техническое
обслуживание автомобиля у
авторизованного дилера компании
HYUNDAI в соответствии с
графиком технического
обслуживания, приведенным в
настоящем руководстве.Меры предосторожности при
проведении проверок и
испытаний в процессе
технического обслуживания (с
электронной системой
стабилизации курсовой
устойчивости (ESC))
• Во избежание пропуска
зажигания в процессе
динамометрического
испытания, выключите
электронную систему
стабилизации курсовой
устойчивости (ESC), нажав на
переключатель “ESC”.
• После завершения
динамометрического теста,
включите систему ESC
повторным нажатием
переключателя “ESC”.

7-111
Техническое обслуживание
7
1. Система снижения
токсичности выбросов из
картера двигателя
В автомобиле предусмотрена
система вентиляции картера
двигателя, которая предотвращает
загрязнение окружающей среды
газами из картера двигателя. Эта
система подает в картер свежий
отфильтрованный воздух через
гибкий шланг подачи воздуха.
Внутри картера этот свежий
воздух смешивается с картерными
газами, и эта смесь затем
попадает во впускную магистраль
двигателя через клапан системы
вентиляции картера двигателя.
2. Система снижения
токсичности выбросов из
топливного бака
Система снижения токсичности
выбросов из топливного бака
предотвращает попадание паров
топлива в атмосферу.
Накопитель
Пары, появляющиеся в результате
испарения топлива в топливном
баке, собираются в накопителе,
пока двигатель не работает. Во
время работы двигателя
топливные пары, собранные в
накопителе, подаются в
сглаживающий ресивер через
электромагнитный клапан
управления продувкой накопителя
топливных паров.
Электромагнитный клапан
управления продувкой
накопителя топливных
паров (PCSV)
Электромагнитный клапан
управления продувкой накопителя
топливных паров управляется
блоком ЕСМ; при низкой
температуре жидкости в системе
охлаждения во время работы
двигателя в режиме холостого
хода, клапан находится в
закрытом положении, и поэтому
топливные пары не попадают в
ресивер впускной магистрали.
После того, как двигатель
прогреется во время обычного
движения автомобиля, этот
клапан открывается, пропуская
тем самым пары топлива в
ресивер впускной магистрали.

7-112
Техническое обслуживание

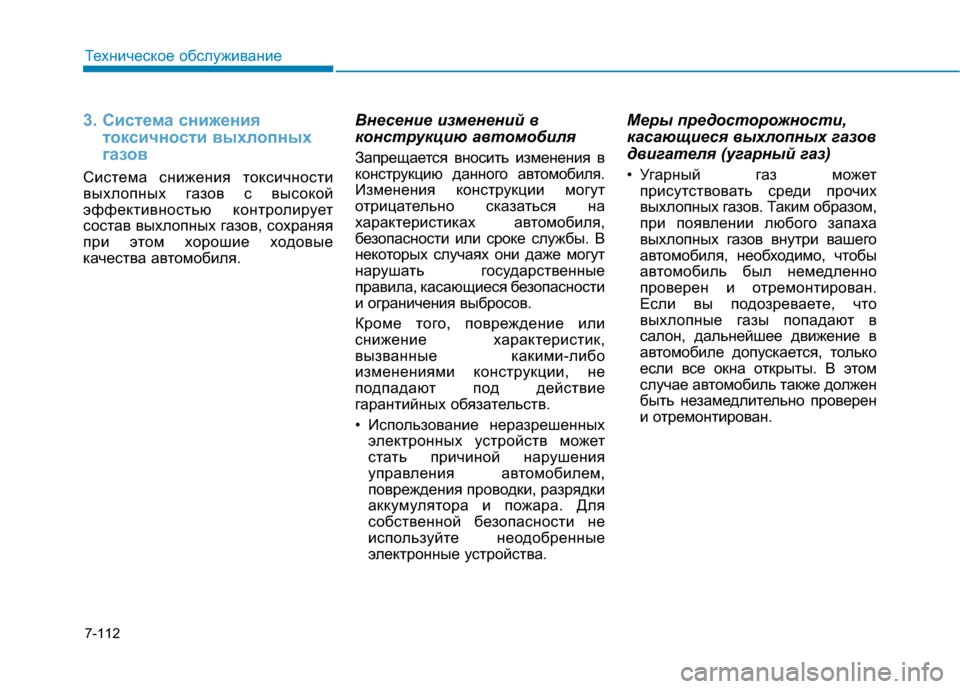

3. Система снижения
токсичности выхлопных
газов
Система снижения токсичности
выхлопных газов с высокой
эффективностью контролирует
состав выхлопных газов, сохраняя
при этом хорошие ходовые
качества автомобиля.
Внесение изменений в
конструкцию автомобиля
Запрещается вносить изменения в
конструкцию данного автомобиля.
Изменения конструкции могут
отрицательно сказаться на
характеристиках автомобиля,
безопасности или сроке службы. В
некоторых случаях они даже могут
нарушать государственные
правила, касающиеся безопасности
и ограничения выбросов.
Кроме того, повреждение или
снижение характеристик,
вызванные какими-либо
изменениями конструкции, не
подпадают под действие
гарантийных обязательств.
• Использование неразрешенных
электронных устройств может
стать причиной нарушения
управления автомобилем,
повреждения проводки, разрядки
аккумулятора и пожара. Для
собственной безопасности не
используйте неодобренные
электронные устройства.
Меры предосторожности,
касающиеся выхлопных газов
двигателя (угарный газ)
• Угарный газ может
присутствовать среди прочих
выхлопных газов. Таким образом,
при появлении любого запаха
выхлопных газов внутри вашего
автомобиля, необходимо, чтобы
автомобиль был немедленно
проверен и отремонтирован.
Если вы подозреваете, что
выхлопные газы попадают в
салон, дальнейшее движение в
автомобиле допускается, только
если все окна открыты. В этом
случае автомобиль также должен
быть незамедлительно проверен
и отремонтирован.

7-113
Техническое обслуживание
7

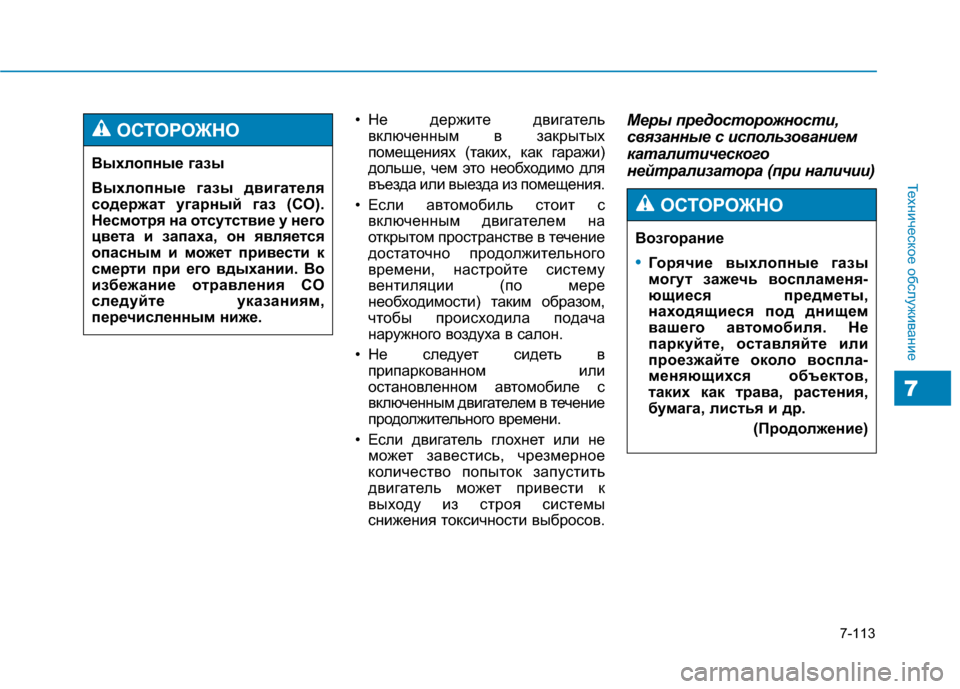

• Не держите двигатель
включенным в закрытых
помещениях (таких, как гаражи)
дольше, чем это необходимо для
въезда или выезда из помещения.
• Если автомобиль стоит с
включенным двигателем на
открытом пространстве в течение
достаточно продолжительного
времени, настройте систему
вентиляции (по мере
необходимости) таким образом,
чтобы происходила подача
наружного воздуха в салон.
• Не следует сидеть в
припаркованном или
остановленном автомобиле с
включенным двигателем в течение
продолжительного времени.
• Если двигатель глохнет или не
может завестись, чрезмерное
количество попыток запустить
двигатель может привести к
выходу из строя системы
снижения токсичности выбросов.Меры предосторожности,
связанные с использованием
каталитического
нейтрализатора (при наличии)
Выхлопные газы
Выхлопные газы двигателя
содержат угарный газ (СО).
Несмотря на отсутствие у него
цвета и запаха, он является
опасным и может привести к
смерти при его вдыхании. Во
избежание отравления CO
следуйте указаниям,
перечисленным ниже.
ОСТОРОЖНО
Возгорание
•Горячие выхлопные газы
могут зажечь воспламеня-
ющиеся предметы,
находящиеся под днищем
вашего автомобиля. Не
паркуйте, оставляйте или
проезжайте около воспла-
меняющихся объектов,
таких как трава, растения,
бумага, листья и др.
(Продолжение)
ОСТОРОЖНО

7-114
Техническое обслуживание

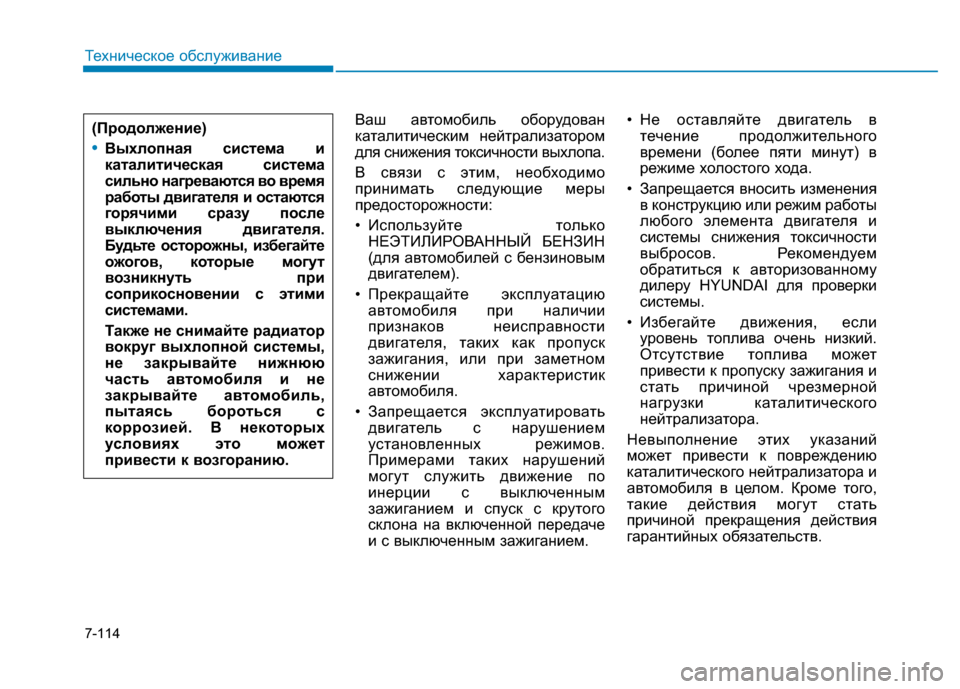

Ваш автомобиль оборудован
каталитическим нейтрализатором
для снижения токсичности выхлопа.
В связи с этим, необходимо
принимать следующие меры
предосторожности:
• Используйте только
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
(для автомобилей с бензиновым
двигателем).
• Прекращайте эксплуатацию
автомобиля при наличии
признаков неисправности
двигателя, таких как пропуск
зажигания, или при заметном
снижении характеристик
автомобиля.
• Запрещается эксплуатировать
двигатель с нарушением
установленных режимов.
Примерами таких нарушений
могут служить движение по
инерции с выключенным
зажиганием и спуск с крутого
склона на включенной передаче
и с выключенным зажиганием.• Не оставляйте двигатель в
течение продолжительного
времени (более пяти минут) в
режиме холостого хода.
• Запрещается вносить изменения
в конструкцию или режим работы
любого элемента двигателя и
системы снижения токсичности
выбросов. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Избегайте движения, если
уровень топлива очень низкий.
Отсутствие топлива может
привести к пропуску зажигания и
стать причиной чрезмерной
нагрузки каталитического
нейтрализатора.
Невыполнение этих указаний
может привести к повреждению
каталитического нейтрализатора и
автомобиля в целом. Кроме того,
такие действия могут стать
причиной прекращения действия
гарантийных обязательств. (Продолжение)
•Выхлопная система и
каталитическая система
сильно нагреваются во время
работы двигателя и остаются
горячими сразу после
выключения двигателя.
Будьте осторожны, избегайте
ожогов, которые могут
возникнуть при
соприкосновении с этими
системами.
Также не снимайте радиатор
вокруг выхлопной системы,
не закрывайте нижнюю
часть автомобиля и не
закрывайте автомобиль,
пытаясь бороться с
коррозией. В некоторых
условиях это может
привести к возгоранию.

8

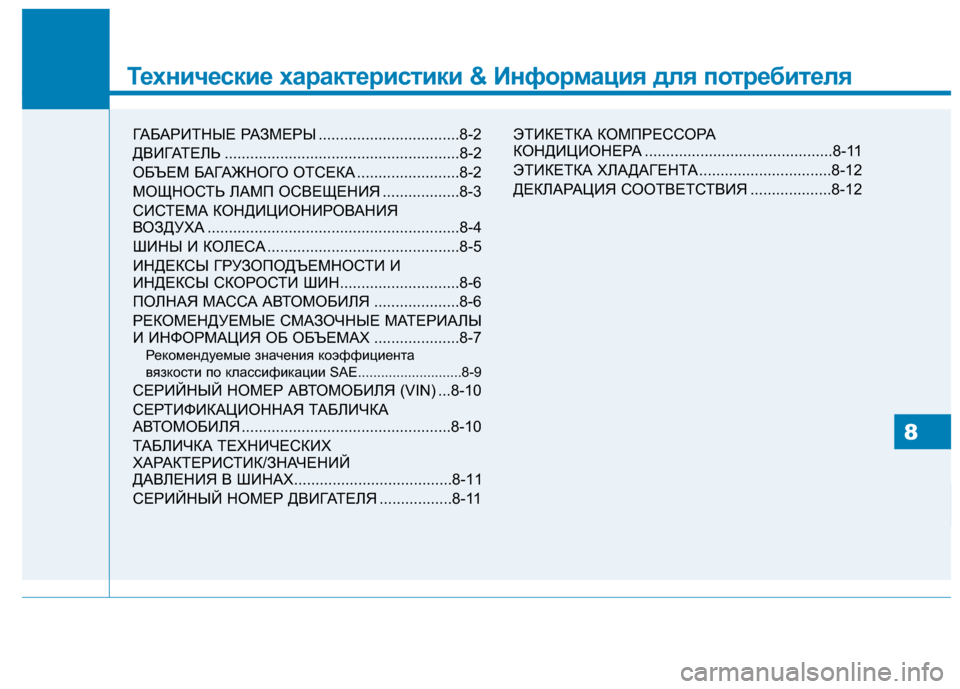

Технические характеристики & Информация для потребителя
ГАБАРИТНЫЕ РАЗМЕРЫ .................................8-2
ДВИГАТЕЛЬ .......................................................8-2
ОБЪЕМ БАГАЖНОГО ОТСЕКА ........................8-2
МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ ..................8-3
СИСТЕМА КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА ...........................................................8-4
ШИНЫ И КOЛECA .............................................8-5
ИНДЕКСЫ ГРУЗОПОДЪЕМНОСТИ И
ИНДЕКСЫ СКОРОСТИ ШИН............................8-6
ПОЛНАЯ МАССА АВТОМОБИЛЯ ....................8-6
РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ
И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ ....................8-7
Рекомендуемые значения коэффициента
вязкости по классификации SAE...........................8-9
СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN) ...8-10
СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА
АВТОМОБИЛЯ .................................................8-10
ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ.....................................8-11
СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ .................8-11ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА ............................................8-11
ЭТИКЕТКА ХЛАДАГЕНТА ...............................8-12
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ...................8-12
8

8-2
Технические характеристики & Информация для потребителя

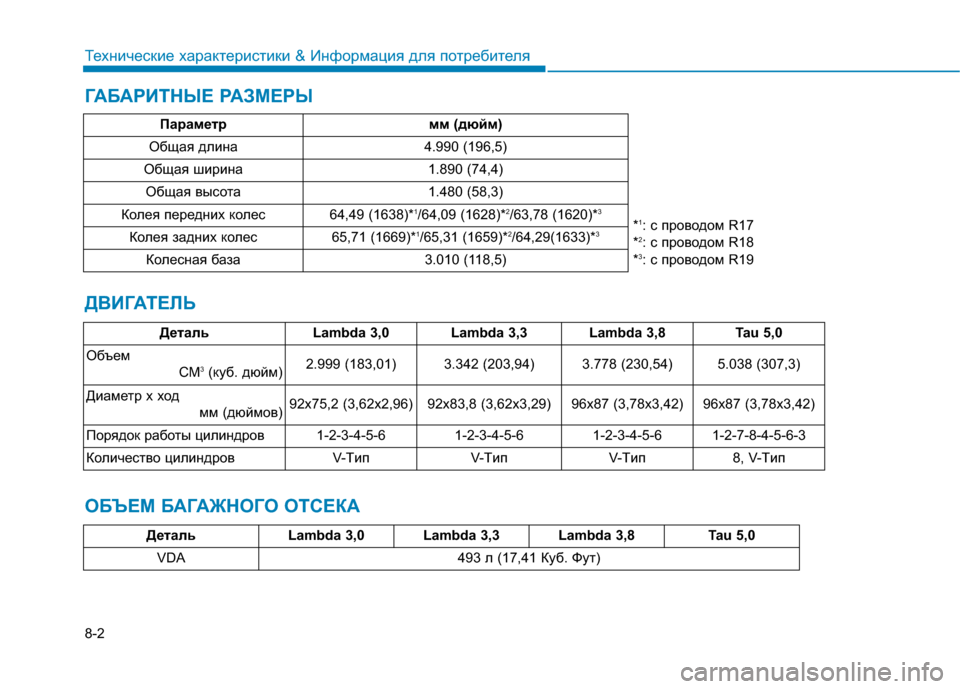

ГАБАРИТНЫЕ РАЗМЕРЫ
Параметр мм (дюйм)
Общая длина 4.990 (196,5)
Общая ширина 1.890 (74,4)
Общая высота 1.480 (58,3)
Колея передних колес 64,49 (1638)*
1/64,09 (1628)*2/63,78 (1620)*3
Колея задних колес 65,71 (1669)*1/65,31 (1659)*2/64,29(1633)*3
Колесная база 3.010 (118,5)
*1: с проводом R17
*2: с проводом R18
*3: с проводом R19
Деталь
Lambda 3,0 Lambda 3,3Lambda 3,8Tau 5,0
Объем
СМ
3(куб. дюйм) 2.999 (183,01) 3.342 (203,94)3.778 (230,54)5.038 (307,3)
Диаметр x ход
мм (дюймов)
92x75,2 (3,62x2,96) 92x83,8 (3,62x3,29)96x87 (3,78x3,42)96x87 (3,78x3,42)
Порядок работы цилиндров
1-2-3-4-5-6 1-2-3-4-5-61-2-3-4-5-61-2-7-8-4-5-6-3
Количество цилиндров
V-Tип V-TипV-Tип8, V-Tип
ДВИГАТЕЛЬ
ОБЪЕМ БАГАЖНОГО ОТСЕКА
Деталь Lambda 3,0 Lambda 3,3 Lambda 3,8 Tau 5,0
VDA 493 л (17,41 Куб. Фут)
